ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «21» марта 2022 г. № 691 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правооблада тель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

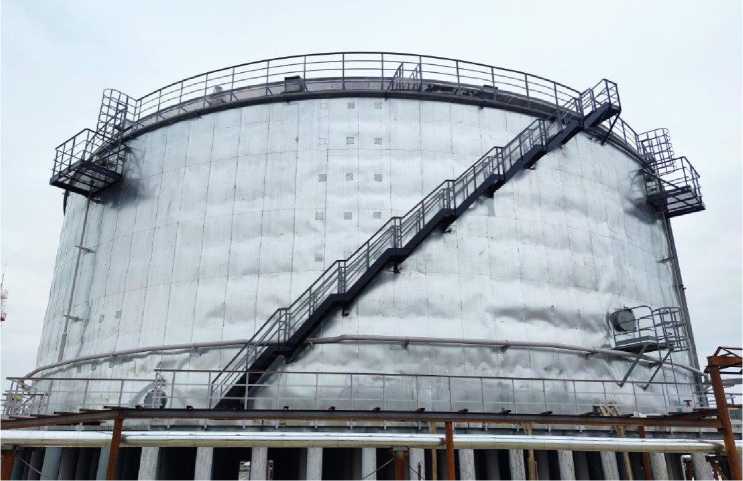

Резервуары стальные вертикальные цилиндрические

РВСП- 10000

Е

84920-22

Р-1, Р-2

Общество с ограниченной ответственностью "Ремонт-но-механический завод" (ООО "РМЗ"), Самарская обл., г. Новокуйбышевск

Общество с ограниченной ответственностью "Ремонт-но-механический завод" (ООО "РМЗ"), Самарская обл., г. Новокуйбышевск

ОС

ГОСТ 8.570-2000

5 лет

Акционерное общество "Тюменнефтегаз" (АО "Тюменнефтегаз"), г. Тюмень

ООО ИК "СИ-БИНТЕК", г. Москва

08.10.2021

2.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-20

Е

84921-22

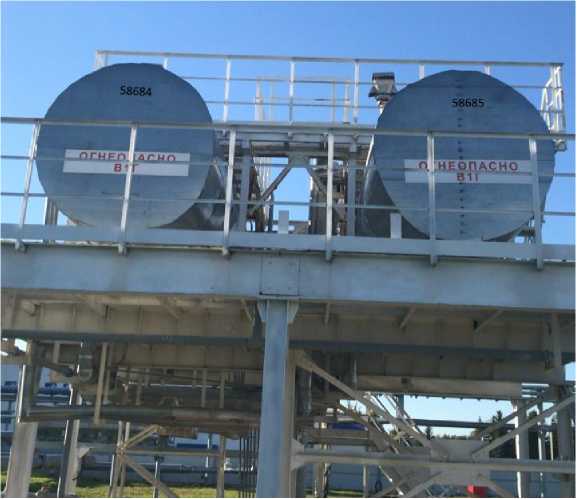

58684,58685

Акционерное общество "Первомайск-химмаш" (АО "Первомайск-химмаш"), Тамбовская обл., Первомайский р-н, р. п. Первомайский

Акционерное общество "Первомайск-химмаш" (АО "Первомайск-химмаш"), Тамбовская обл., Первомайский р-н, р. п. Первомайский

ОС

ГОСТ 8.346-2000

5 лет

Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал"), г. Уфа

ООО "Метро-КонТ", г. Казань

12.10.2020

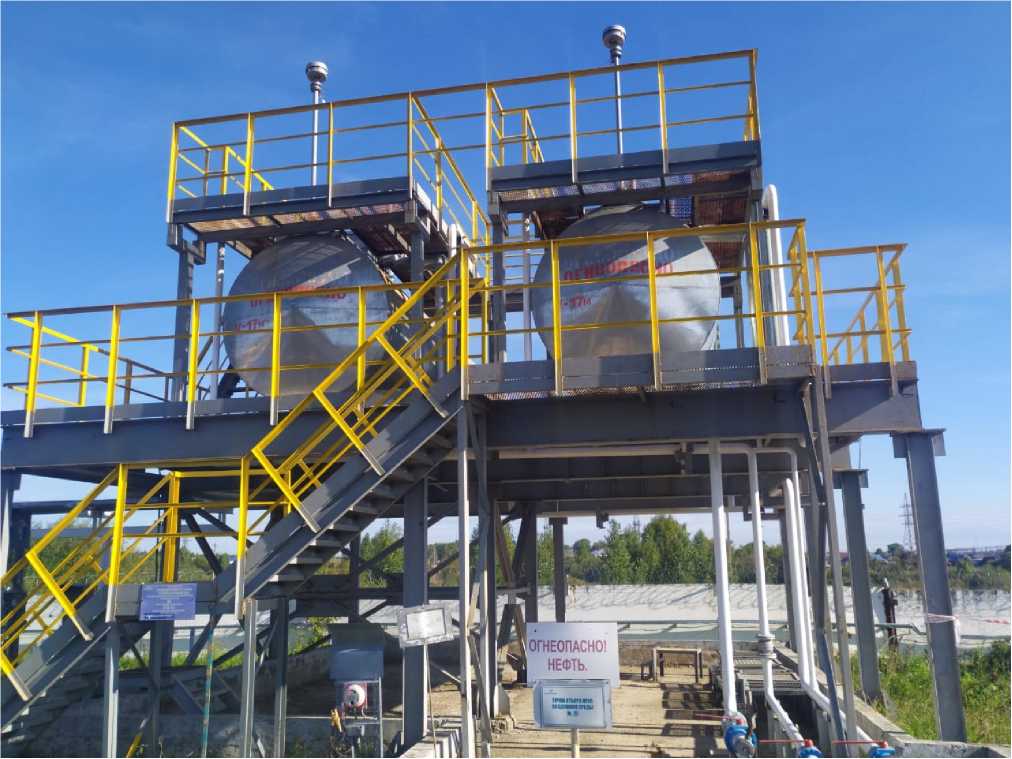

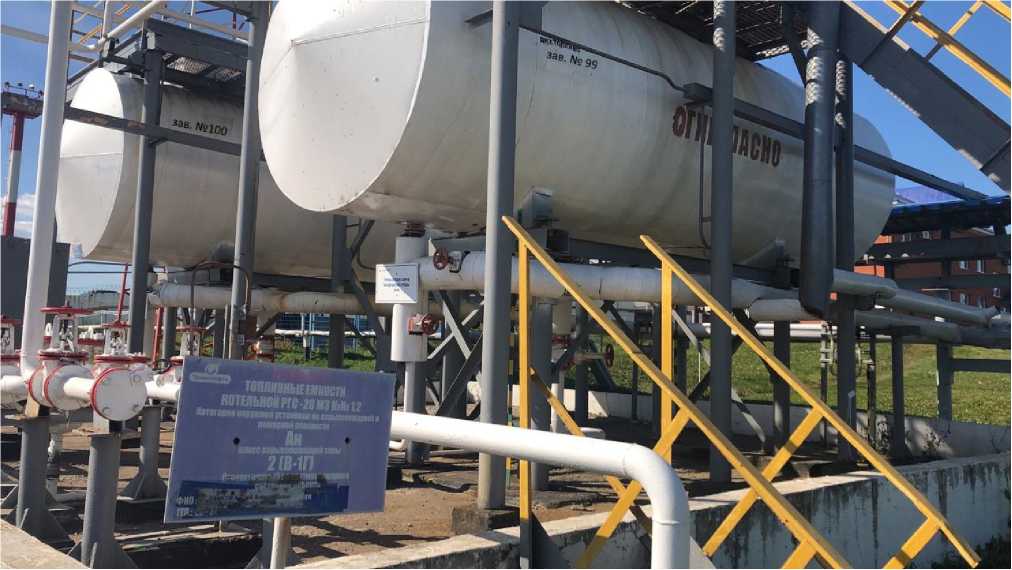

3.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-20

Е

84922-22

216, 217, 99, 100

Великолукский завод "Транснефте-маш" - филиал Акционерного общества "Транснефть -Верхняя Волга" (Великолукский завод "Транснефте-маш" - филиал АО "Транснефть - Верхняя Волга"), г. Нижний Новгород

Великолукский завод "Транснефте-маш" - филиал Акционерного общества "Транснефть -Верхняя Волга" (Великолукский завод "Транснефте-маш" - филиал АО "Транснефть - Верхняя Волга"), г. Нижний Новгород

ОС

ГОСТ 8.346-2000

5 лет

Акционерное общество "Транснефть -Урал" (АО "Транснефть -Урал"), г. Уфа

ООО "Метро- КонТ", г. Казань

16.10.2020

4.

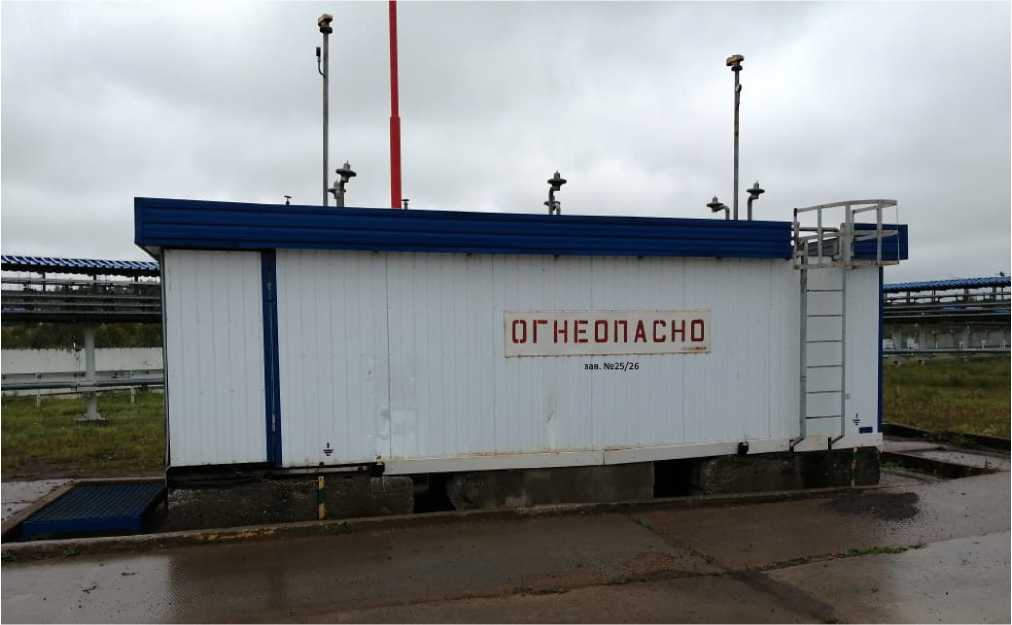

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-20

Е

84923-22

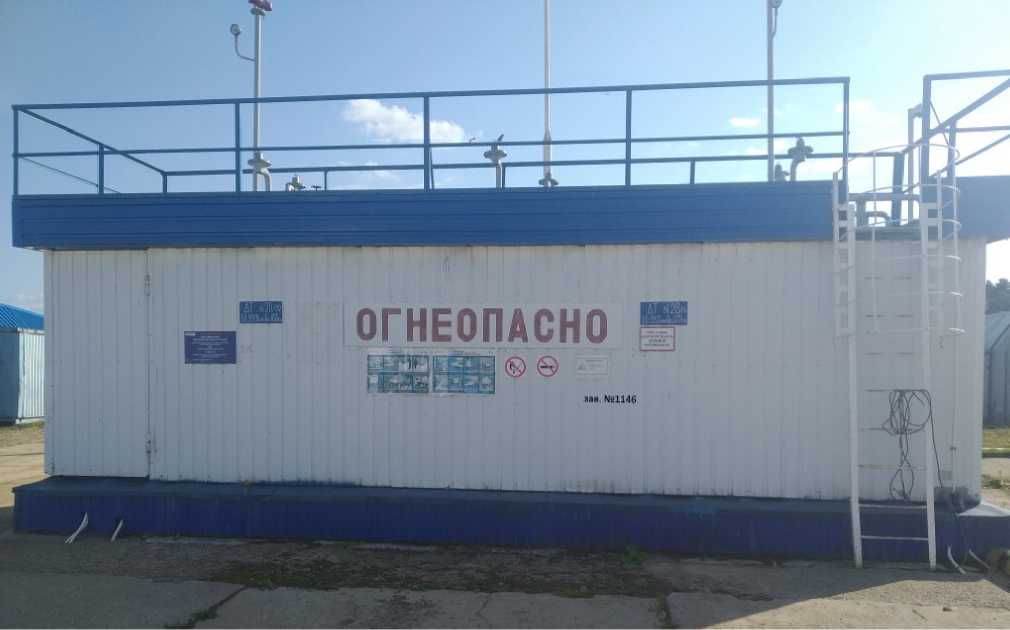

25/26, 1146

Общество с ограниченной ответственностью "Октябрьский завод нефтепромыслового оборудования" (ООО "Озн-по"), Республика Башкортостан, г. Октябрьский

Общество с ограниченной ответственностью "Октябрьский завод нефтепромыслового оборудования" (ООО "Озн-по"), Республика Башкортостан, г. Октябрьский

ОС

ГОСТ 8.346-2000

5 лет

Акционерное общество "Транснефть -Урал" (АО "Транснефть -Урал"), г. Уфа

ООО "Метро-КонТ", г. Казань

16.10.2020

5.

Резервуар стальной горизонтальный ци-линдриче-ский

РГС-50

Е

84924-22

6432

А/О СВЛ- СЯЙЛИЕТ, Финляндия

А/О СВЛ- СЯЙЛИЕТ, Финляндия

ОС

ГОСТ 8.346-2000

5 лет

Акционерное общество "Транснефть -Урал" (АО "Транснефть -Урал"), г. Уфа

ООО "Метро-КонТ", г. Казань

09.10.2020

6.

Резервуар стальной горизонтальный ци- линдриче-

РГС-40

Е

84925-22

6399

Акционерное общество "Новокузнецкий завод резервуарных метал-

Акционерное общество "Новокузнецкий завод резервуарных метал-

ОС

ГОСТ 8.346-2000

5 лет

Акционерное общество "Транснефть -Урал" (АО "Транснефть -

ООО "Метро- КонТ", г. Казань

16.10.2020

ский

локонструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская область -Кузбасс, г. Новокузнецк

локонструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская область -Кузбасс, г. Новокузнецк

Урал"), г. Уфа

7.

Резервуар стальной горизонтальный ци-линдриче-ский

РГС-20

Е

84926-22

41/42

Общество с ограниченной ответственностью "АЗС ТехноМонтаж" (ООО "АЗС ТехноМонтаж"), Московская обл., Серпуховский р-н, д. Борисово

Общество с ограниченной ответственностью "АЗС ТехноМонтаж" (ООО "АЗС ТехноМонтаж"), Московская обл., Серпуховский р-н, д. Борисово

ОС

ГОСТ 8.346-2000

5 лет

Акционерное общество "Транснефть -Урал" (АО "Транснефть -Урал"), г. Уфа

ООО "Метро- КонТ", г. Казань

09.10.2020

8.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-100

Е

84927-22

1625, 7912

Общество с ограниченной ответственностью "Разведка Инновация Добыча Ойл-Пермь" (ООО "РИД Ойл-Пермь"), г. Пермь

Общество с ограниченной ответственностью "Разведка Инновация Добыча Ойл-Пермь" (ООО "РИД Ойл-Пермь"), г. Пермь

ОС

ГОСТ 8.346-2000

5 лет

Общество с ограниченной ответственностью "Разведка Инновация Добыча Ойл-Пермь" (ООО "РИД Ойл-Пермь"), г. Пермь

АО "Метролог", г. Самара

24.08.2021

9.

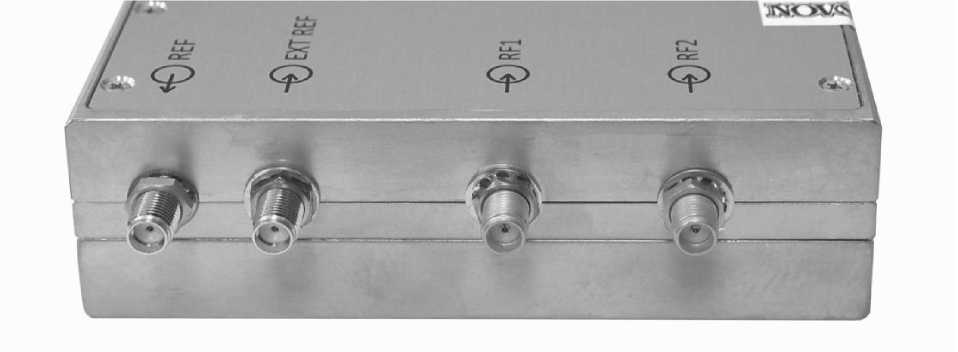

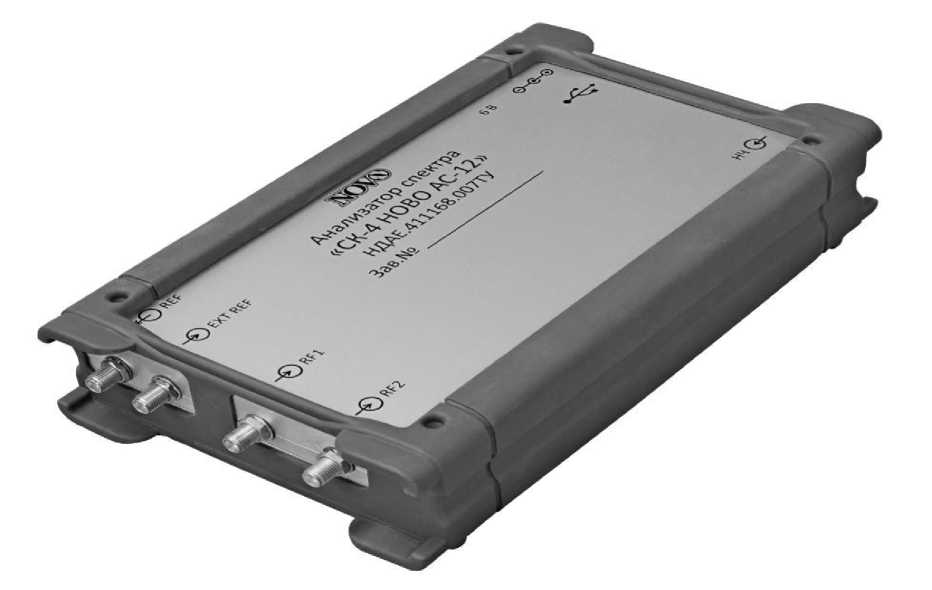

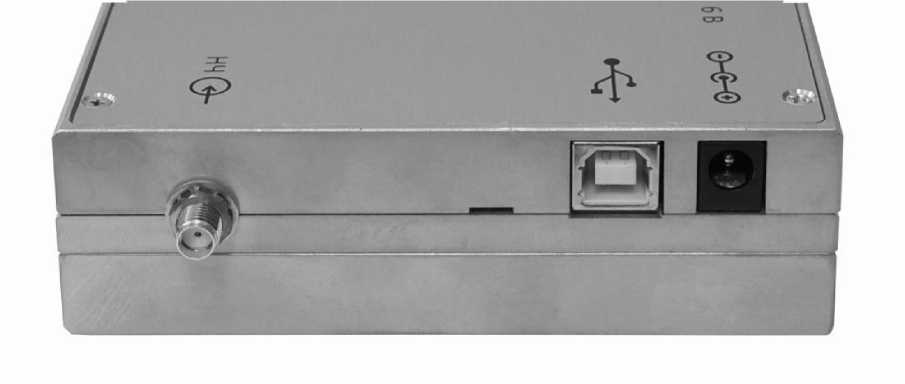

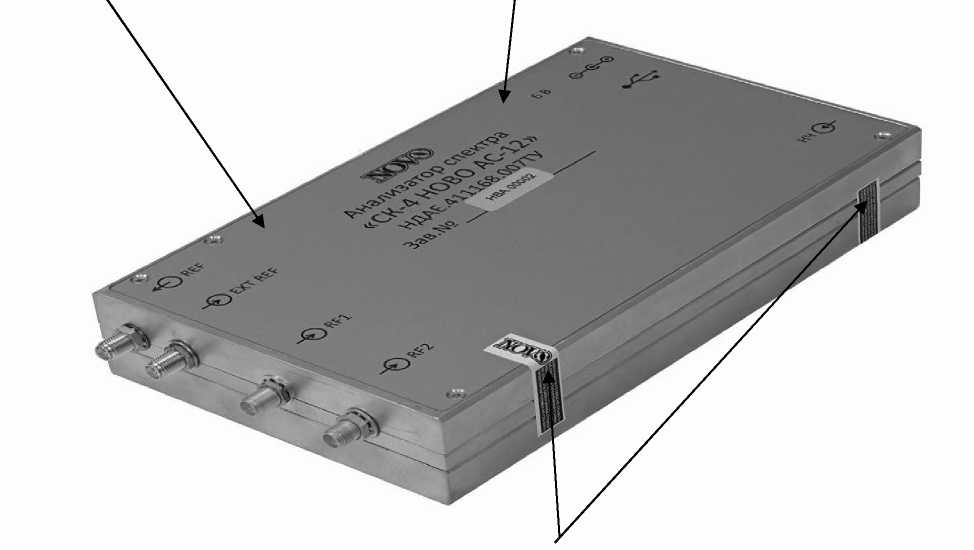

Анализаторы спектра

СК-4 НОВО АС-12

С

84928-22

НВА 00002

Общество с ограниченной ответственностью "НОВО" (ООО "НОВО"), Московская область, г. Мытищи

Общество с ограниченной ответственностью "НОВО" (ООО "НОВО"), Московская область, г. Мытищи

ОС

651-22-005 МП

1 год

Общество с ограниченной ответственностью "НОВО" (ООО "НОВО"), Московская область, г. Мытищи

ФГУП "ВНИИФТРИ" , Московская обл., Солнечногорский р-н, г. Солнечногорск

20.01.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» марта 2022 г. № 691

Регистрационный № 84925-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-40

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-40 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 40 м³ подземного расположения.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства. Заводской номер резервуара наносится на маркировочной табличку (рисунок 1).

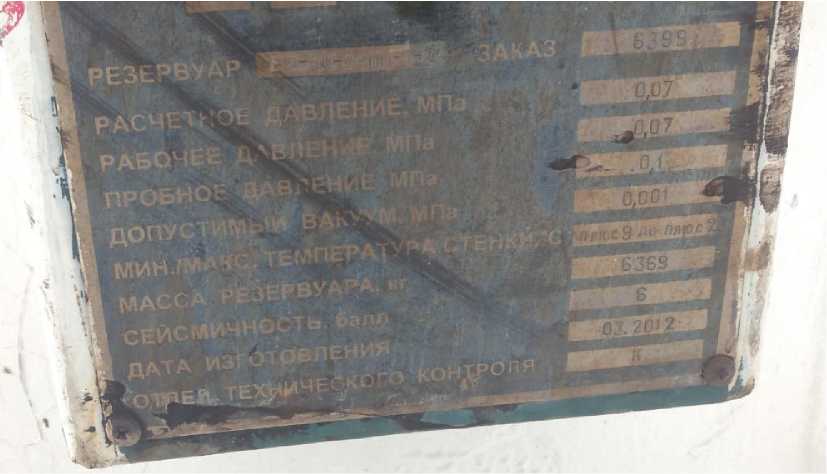

Резервуар РГС-40 с заводским номером 6399 расположен по адресу: Республика Башкортостан, Уфимский район, с. Нурлино, ЛПДС «Нурлино», Черкасское НУ АО «Транснефть - Урал».

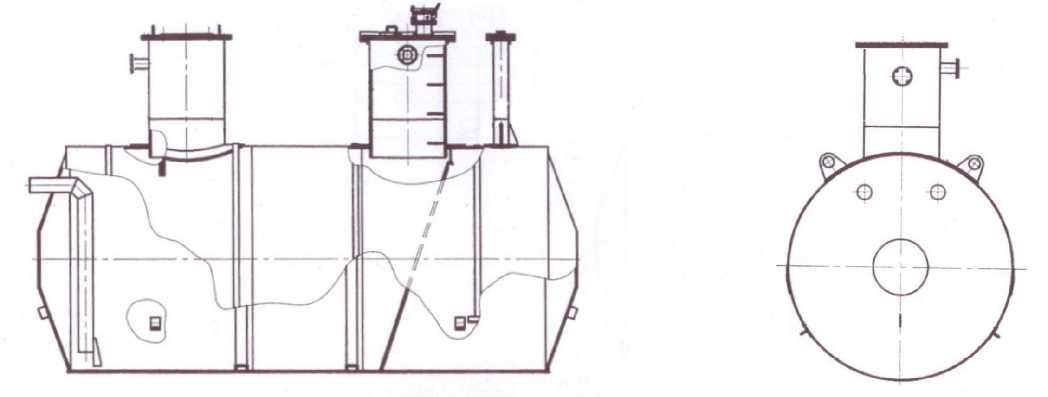

Общий вид резервуара РГС-40 представлен на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

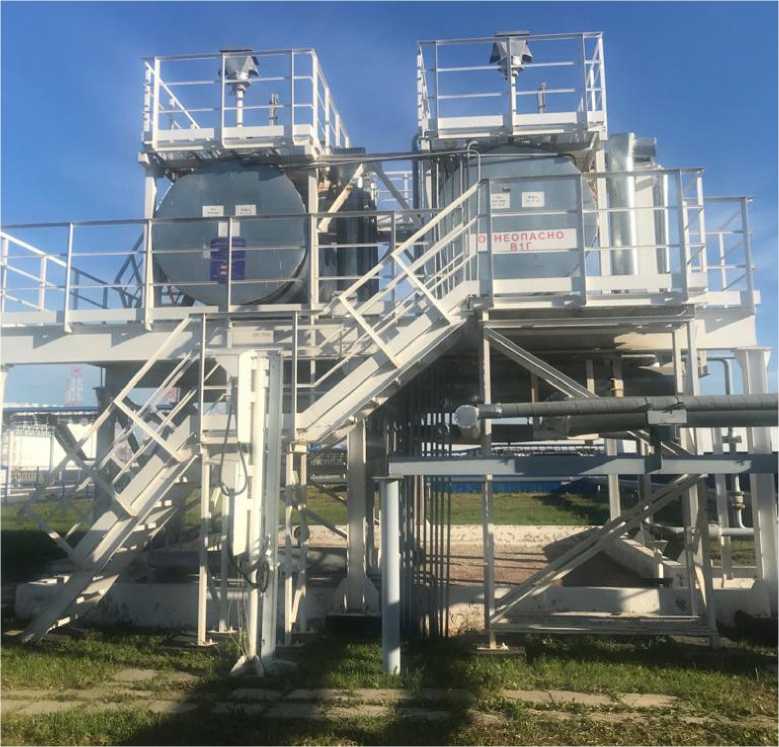

Рисунок 2 - Общий вид резервуара РГС-40

Рисунок 3 - Общий вид резервуара РГС-40

Пломбирование резервуара РГС-40 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	40
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-40	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-40

Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)

ИНН 4221002780

Адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), 28

Телефон/ факс: +7 (3843) 35-66-99/(3843) 35-66-82

Web-сайт: www.nzrmk.ru

E-mail: rmk@nzrmk.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» марта 2022 г. № 691

Регистрационный № 84926-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-20

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-20 (далее - резервуар) предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой.

Резервуар расположен внутри металлического контейнера наземного расположения.

Резервуар оборудован смотровой площадкой с лестницей и ограждениями.

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.

Заводской номер резервуара наносится на стенку контейнера, номера секций наносятся аэрографическим способом на люки резервуара (рисунок 1).

Резервуар РГС-20 с заводским номером 41/42 расположен по адресу: Республика Башкортостан, Уфимский район, с. Нурлино, ЦТТиСТ, участок Нурлино (КАЗС), Черкасское НУ АО «Транснефть - Урал».

Общий вид резервуара РГС-20 представлен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

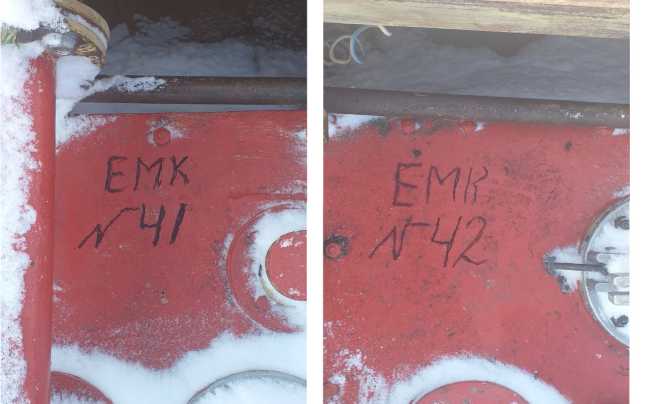

Рисунок 1 - Место нанесения номеров секций

Транснефть

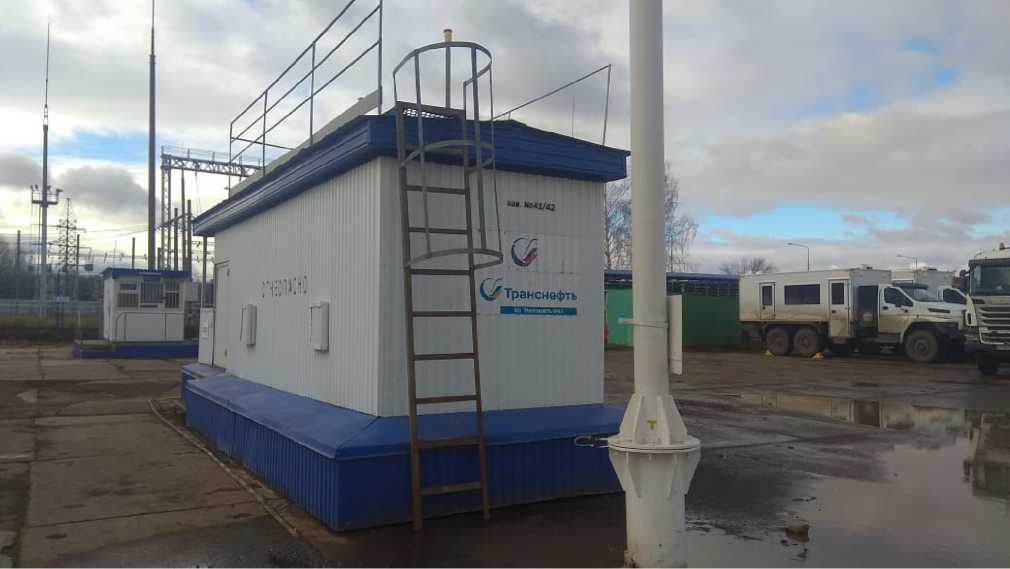

Рисунок 2 - Общий вид резервуара РГС-20

Пломбирование резервуара РГС-20 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	Номера секций
	41	42
Номинальная вместимость, м3	10	10
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-20	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	2 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-20

Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Общество с ограниченной ответственностью «АЗС Техно-Монтаж»

(ООО «АЗС Техно-Монтаж»)

ИНН 5077005882

Адрес: 142214, Московская обл., г. Серпухов

Юридический адрес: 142207, Московская обл., Серпуховский р-н, д. Борисово

Телефон/факс: +7 (49673) 39-71-88

Web-сайт: azstm.narod.ru

E-mail: azstm@yandex.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» марта 2022 г. № 691

Регистрационный № 84927-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-100

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-100 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-100 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные горизонтальные цилиндрические РГС-100 представляют собой горизонтальные сварные сосуды со сферическими днищами. Резервуары оснащены техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - подземная.

Резервуары стальные горизонтальные цилиндрические РГС-100 зав.№№ 1625, 7912, расположены на ПСП нефти ООО «РИД Ойл-Пермь» в районе УППН «Оса».

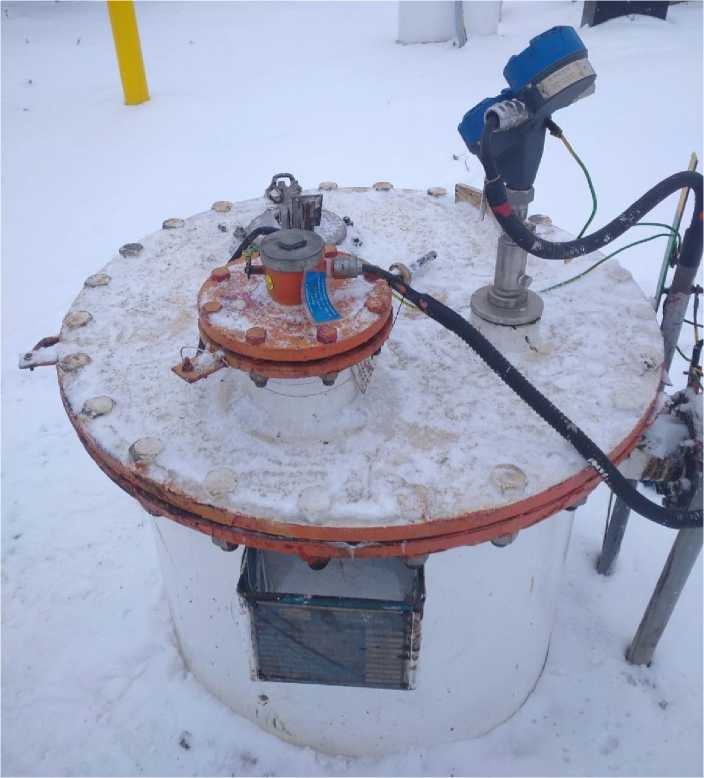

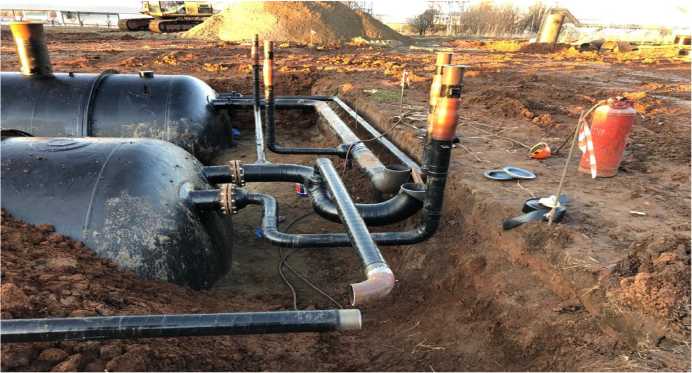

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-100 представлен на рисунке 1, 2, 5.

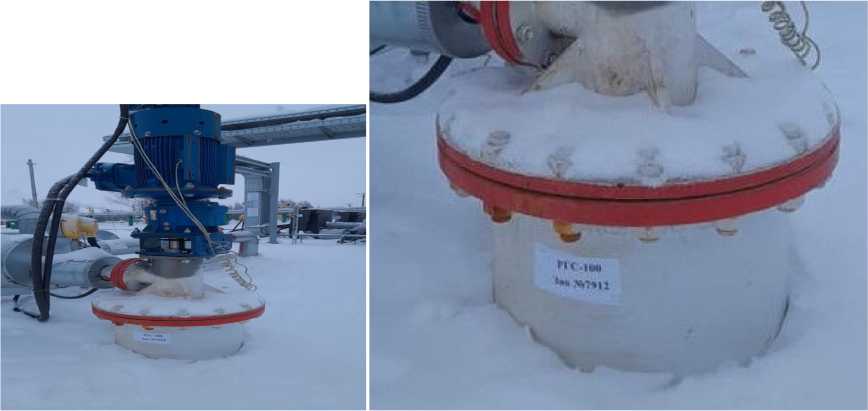

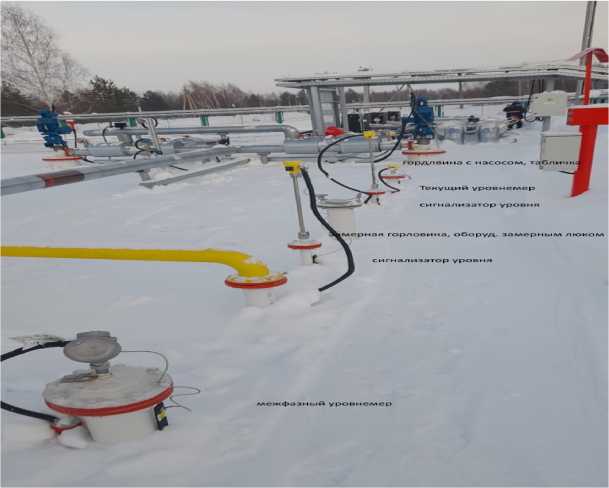

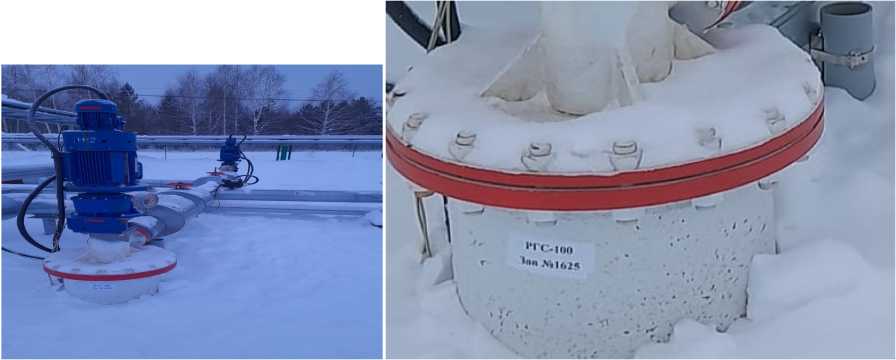

Рисунок 5 - Расположение оборудования резервуаров стальных горизонтальных цилиндрических РГС-100 зав.№№ 1625,7912

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-100 не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	100
Пределы допускаемой относительной погрешности вместимости резервуара, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающей среды при эксплуатации, °C	от -40 до +50
Температура хранимой жидкости, °C	от -40 до +50
Средний срок службы, лет	20

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.

Комплектность средства измерений

аблица 3 - Комплектность средства измерений

Наименование и условные обозначения	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-100	2 шт.
Технический паспорт	-	2 экз.
Градуировочная таблица	-	2 экз.
Руководстве по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделах 1 и 2 руководства по эксплуатации

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-100

Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

Изготовитель

Общество с ограниченной ответственностью «Разведка Инновация Добыча Ойл-Пермь» (ООО «РИД Ойл-Пермь»)

ИНН 5902034600

Юридический адрес: 614990, г. Пермь, ул. Монастырская, 4а

Тел./Факс (342) 206-11-40

Е-mail: info-r@ridoil-perm.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: 443125, г. Самара, ул. Губанова, 20а

Почтовый адрес: 443076, Россия, г.Самара ул. Партизанская, 173

Телефон: +7 (846)279-11-56

Е-mail: gm@metrolog-samara.ru

Аттестат аккредитацииАО «Метролог» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311958, выдан 23.11.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» марта 2022 г. № 691

Регистрационный № 84920-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВСП-10000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВСП-10000 (далее -резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками, технологическими люками, съемным теплоизоляционным покрытием и плавающим покрытием.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара наносится аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуары РВСП-10000 заводские №№   Р-1,   Р-2 расположены:

АО «Тюменнефтегаз», ПСП «Заполярное».

Общий вид резервуаров представлен на рисунке 1.

Пломбирование резервуаров не предусмотрено.

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	10000
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Средний срок службы, лет	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-10000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСП-1000

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Общество с ограниченной ответственностью «Ремонтно-механический завод»

(ООО «РМЗ»)

ИНН 6330016850

Адрес: 446200, Самарская обл., г. Новокуйбышевск, ул. Мичурина, д. 10

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1

Регистрационный номер в реестре аккредитованных лиц RA.RU.312187

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» марта 2022 г. № 691

Лист № 1 Регистрационный № 84928-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы спектра СК-4 НОВО АС-12

Назначение средства измерений

Анализаторы спектра СК-4 НОВО АС-12 (далее - анализаторы) предназначены для измерений параметров спектра высокочастотных радиотехнических сигналов в диапазоне частот от 9 кГц до 14,5 ГГц.

Описание средства измерений

Анализаторы представляют собой автоматически перестраиваемые супергетеродинные приемники, которые производят предварительную фильтрацию и усиление входного радиосигнала, его перенос на промежуточную частоту (далее - ПЧ), фильтрацию на ПЧ, детектирование, аналого-цифровое преобразование, цифровую сигнальную обработку и последующее отображение амплитуд спектральных компонент в зависимости от частоты в виде спектрограмм.

Конструктивно анализатор выполнен в виде моноблока в металлическом корпусе. На корпусе анализатора расположены:

• - на передней панели коаксиальные SMA разъемы входа EXT REF и выхода REF опорного сигнала 10 МГц; два коаксиальных SMA разъема входов высокочастотного сигнала RF1 и RF2 (входы RF1 и RF2 равнозначны);

• - на задней панели коаксиальный SMA разъем - вход низкочастотного сигнала в диапазоне от 0 Гц до 20 кГц;

• - розетка интерфейса USB B;

• - вилка соединителя для подключения блока питания 6 В постоянного тока.

Управление анализатором обеспечивается с помощью устройства управления и отображения, в качестве которого (в комплект поставки генераторов не входит) используется персональный компьютер (далее - ПК). Установленные характеристики обеспечиваются по основным входам анализатора. На экран ПК выводится отображение спектра сигнала в реальном масштабе времени.

Системные требования к ПК:

• - процессор Intel Core 2 DUO или более поздней версии с поддержкой SSE2, AMD Athlon x2 и выше; 2 ядра и выше; 1,8 ГГц и выше;

• - 4 Гб и более оперативной памяти;

• - 500 Мб свободного места на жестком диске;

• - операционная система Windows™ 7, Windows™ 8 или Windows™ 10;

• - наличие свободного USB порта.

Общий вид анализаторов приведен на рисунках 1 и 2. Вид передней и задней панелей анализаторов приведены на рисунках 3 и 4.

Рисунок 3 - Вид передней панели

Рисунок 4 - Вид задней панели

На верхней панели анализатора методом гравировки указаны: логотип компании изготовителя (NOVO), полное наименование изделия Анализатор спектра СК-4 НОВО АС-12, номер технических условий, заводской номер, приведены обозначения входов и выходов прибора расположенных на передней и задней панелях.

Программное обеспечение

Анализаторы работают под управлением внешнего ПК, на котором устанавливается программное обеспечение (далее - ПО) «Анализатор АС-12», которое управляет аппаратной частью, обрабатывает измерительную информацию, обрабатывает поступающие команды и выдает результат их исполнения, обеспечивает отображение результатов измерений и их запись в память ПК. ПО размещается на оптическом/электронном носителе, входящем в комплект поставки анализатора

ПО реализовано с выделением метрологически значимой части. Метрологически значимая часть ПО установлена в анализаторе. Уровень защиты метрологически значимой части ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Конструкция анализатора исключает возможность несанкционированного влияния на метрологически значимую часть ПО и измерительную информацию (отсутствие доступа к внутренним интерфейсам, механическое опечатывание).

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Наименование ПО	Анализатор АС-12
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.2

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики

Наименование характеристики	Значение
Диапазон частот входного сигнала, МГ ц	от 0,009 до 14500
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора	±Г10"6
Максимальный измеряемый уровень входного сигнала (уровень компрессии 1 дБ), дБм*, не менее	5
Пределы допускаемой погрешности измерений уровня входного сигнала (в диапазоне частот от 10 кГц до 10000 МГц, в диапазоне уровней входного сигнала от минус 60 до 0 дБм), дБ не более	±1
Средний отображаемый уровень собственных шумов, дБм/Гц**, не более: - в диапазоне частот от 10 кГц до 100 МГ ц	-155
- в диапазоне частот от 100 до 6000 МГц	-160
- в диапазоне частот от 6000 до 10000 МГц	-155
Спектральная плотность мощности фазовых шумов (частота 100 МГц, отстройка 1 кГц), дБн/Гц***, не более	-120
Минимальная частотная полоса пропускания измерительного фильтра, Гц	1,5
*   Здесь и далее «дБм» означает уровень мощности сигнала в децибелах относительно
мощности 1 мВт. ** «дБм/Гц» означает уровень мощности в децибелах относительно мощности 1 мВт в
полосе 1 Гц. *** «дБн/Гц» означает уровень мощности в децибелах относительно уровня мощности
сигнала на центральной (несущей) частоте в полосе 1 Гц.

Таблица 3 - Общие технические характеристики

Наименование характеристики	Значение
Время установления рабочего режима, ч, не менее	1
Масса, г, не более	750
Габаритные размеры, мм, не более:
- ширина	110
- высота	33
- длина	203
Напряжение питания постоянного тока, В	от 6 до 6,5
Сила тока потребления, А, не более	1,5
Потребляемая мощность, Вт, не более	15
Рабочие условия применения:
- температура окружающего воздуха, °C	от +5 до +40
- относительная влажность окружающего воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации НДАЕ.411168.007РЭ в правом верхнем углу и на верхнюю панель анализатора в верхней левой части методом наклейки в соответствии с рисунком 1.

Комплектность средства измерений

Таблица 4 - Комплектность анализатора

Наименование	Обозначение	Количество
Анализаторы спектра СК-4 НОВО АС-12 в составе:	НДАЕ.411168.007	1
- блок анализатора	НДАЕ.468166.003	1
- блок питания	-	1
Рамка защитная резиновая	НДАЕ.305225.002	1
Кабель USB A(m) - USB B(m)	-	1
Транспортная упаковка	НДАЕ.323378.023	1
ПО на оптическом электронном носителе	RU.НДАE.00013-01	1
Паспорт	НДАЕ.411168.007ПС	1
Руководство по эксплуатации	НДАЕ.411168.007РЭ	1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа НДАЕ.411168.007РЭ «Анализатор спектра СК-4 НОВО АС-12. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам спектра СК-4 НОВО АС-12

Приказ Росстандарта от 31.07.2018. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

НДАЕ.411168.007ТУ Анализатор спектра СК-4 НОВО АС-12. Технические условия

Изготовитель

Общество с ограниченной ответственностью «НОВО» (ООО «НОВО»)

Адрес: 141002, Московская область, г. Мытищи, ул. Колпакова, д. 2, пом. 319 ИНН 5029196725, КПП 502901001

Телефон: (495)135-8012/13/14

Web-сайт: www.novocom.ru

E-mail: novo@novocom.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

Е-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» марта 2022 г. № 691

Лист № 1 Регистрационный № 84921-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-20

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводской номер резервуара наносится аэрографическим способом на обшивку резервуара (рисунок 1).

Резервуары РГС-20 с заводскими номерами 58684, 58685 расположены по адресу: Республика Башкортостан, Уфимский район, с. Нурлино, ЛПДС «Нурлино», Черкасское НУ АО «Транснефть - Урал».

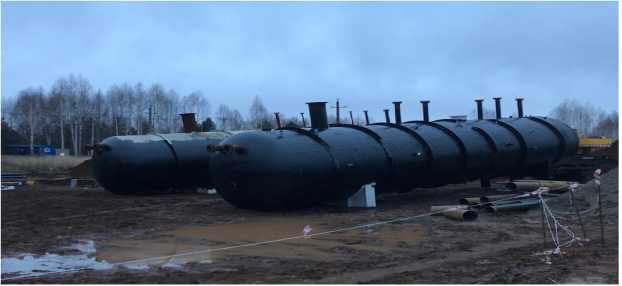

Общий вид резервуаров РГС-20 представлен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	Номера секций
	2, 4	1, 3
Номинальная вместимость, м3	17	3
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-20	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	2 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20

Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Акционерное общество «Первомайскхиммаш» (АО «Первомайскхиммаш»)

ИНН 6812000252

Адрес: 393700, Тамбовская обл., Первомайский р-н, р. п. Первомайский, ул. Школьная, д. 9

Телефон/ факс: +7 (47548) 62-5-01/ (47548) 2-37-89

E-mail: mail@phm.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» марта 2022 г. № 691

Регистрационный № 84922-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-20

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты металлическим листом.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.

Заводские номера резервуаров наносятся на люк или обшивку резервуаров (рисунки 1, 3).

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Резервуары РГС-20 с заводскими номерами 216, 217, 99, 100 расположены на объектах АО «Транснефть - Урал», адреса расположения резервуаров указаны в таблице 1.

Таблица 1 - Место расположения резервуаров.

Заводские номера резервуаров	Место расположения резервуаров
216, 217	Челябинская область, Ашинский район, п. Кропачево, «Кропачево», Черкасское НУ АО «Транснефть - Урал».	ЛПДС
99, 100	Республика Башкортостан, г. Уфа, Орджоникидзевский район, п. Новые Черкассы, ЛПДС «Черкассы», Черкасское НУ АО «Транснефть -Урал».

Общий вид резервуаров РГС-20 представлен на рисунках 2, 3.

Пломбирование резервуаров РГС-20 не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

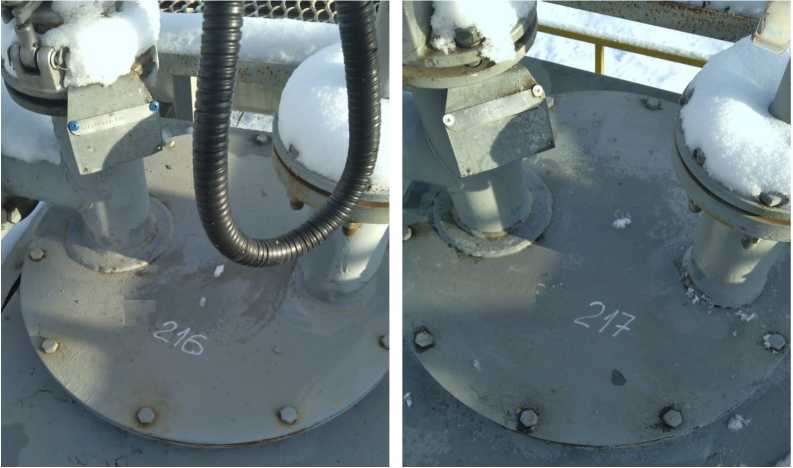

Рисунок 1 - Место нанесения заводских номеров

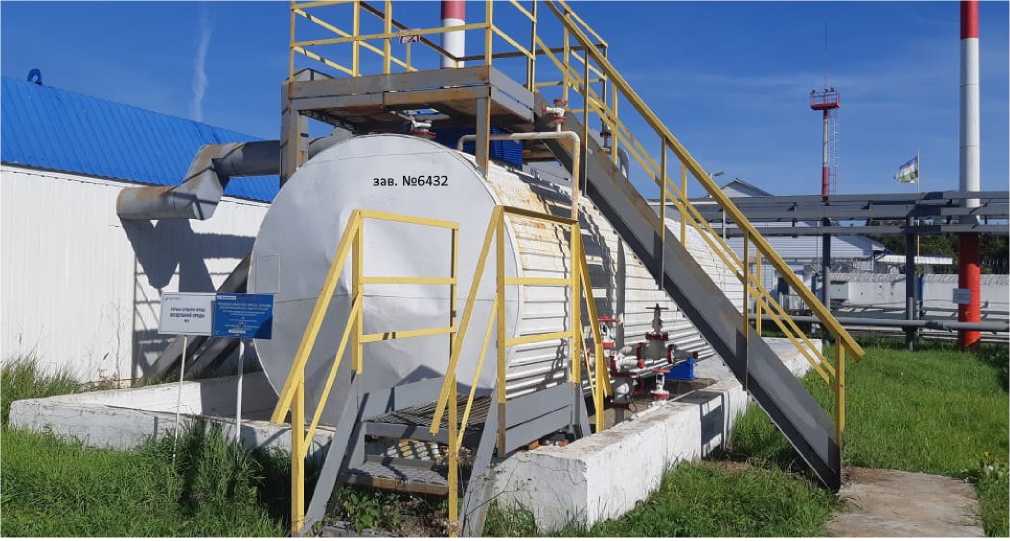

Рисунок 2 - Общий вид резервуаров РГС-20 ЛПДС «Кропачево»

Рисунок 3 - Общий вид резервуаров РГС-20 ЛПДС «Черкассы»

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	Номера секций
	1	2
Номинальная вместимость, м3	17	3
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %	±0,25

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-20	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	2 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20

Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Великолукский завод «Транснефтемаш» - филиал Акционерного общества «Транснефть - Верхняя Волга» (Великолукский завод «Транснефтемаш» - филиал АО «Транснефть - Верхняя Волга»)

ИНН 5260900725

Юридический адрес: 603950, г. Нижний Новгород, переулок Гранитный, д. 4/1

Адрес месторасположения филиала: 182100, Псковская обл., г. Великие Луки, ул. Гоголя, д. 2

Телефон: +7 (81153) 9-26-67

Web-сайт: uppervolga.transneft.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» марта 2022 г. № 691

Регистрационный № 84923-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-20

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой.

Резервуары расположены внутри металлического контейнера наземного расположения.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства. Заводские номера резервуаров наносятся на стенку металлического контейнера.

Резервуары РГС-20 с заводскими номерами 25/26, 1146 расположены на объектах АО «Транснефть - Урал», адреса расположения резервуаров указаны в таблице 1.

Таблица 1 - Место расположения резервуаров.

Заводские номера резервуаров	Место расположения резервуаров
25/26	Челябинская область, Ашинский район, п. Кропачево, ЦТТиСТ, участок Кропачево, Черкасское НУ АО «Транснефть - Урал».
1146	Республика Башкортостан, Иглинский район, с. Улу-Теляк, ЦТТиСТ, участок Улу-Теляк (КАЗС) Черкасское НУ АО «Транснефть - Урал».

Общий вид резервуаров РГС-20 представлен на рисунках 1, 2.

Пломбирование резервуаров РГС-20 не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	Номера секций
	1	2
Номинальная вместимость, м3	10	10
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %	±0,25

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-20	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	2 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

Общество с ограниченной ответственностью «Октябрьский завод нефтепромыслового оборудования» (ООО «Ознпо»)

ИНН 0265023412

Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Фрунзе, 2

Телефон/ факс: +7 (34767) 4-22-24

Web-сайт: oz-npo.ru

E-mail: 89273262111@mail.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» марта 2022 г. № 691

Лист № 1 Регистрационный № 84924-22 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-50

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-50 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой. По наружной поверхности резервуар теплоизолирован слоем минеральной ваты и покрыт металлическим листом.

Резервуар оборудован смотровой площадкой с лестницей и ограждениями.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводской номер резервуара наносится аэрографическим способом на обшивку резервуара.

Резервуар РГС-50 с заводским номером 6432 расположен по адресу: Республика Башкортостан, г. Уфа, Орджоникидзевский район, п. Новые Черкассы, НПС «Черкассы-2», Черкасское НУ АО «Транснефть - Урал».

Общий вид резервуара РГС-50 представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуара РГС-50

Пломбирование резервуара РГС-50 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	Номера секций
	01	02
Номинальная вместимость, м3	45	5
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	2 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-50

Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

А/О СВЛ-СЯЙЛИЕТ (изготовлен в 1994 г.)

Адрес: Финляндия, Настола

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.

---

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

21 марта 2022 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Руководитель

  А.П.Шалаев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

сждьния О С±РГИФИКАIЬ ЭГ1

Сертификат: 02A929B5000BAEF7814AB38FF70B046437

Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

\J

---
