Номер по Госреестру СИ: 58488-14
58488-14 Твердомеры Бринелля
(NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-IMP)
Назначение средства измерений:
Твердомеры Бринелля NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-IMP (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Внешний вид.

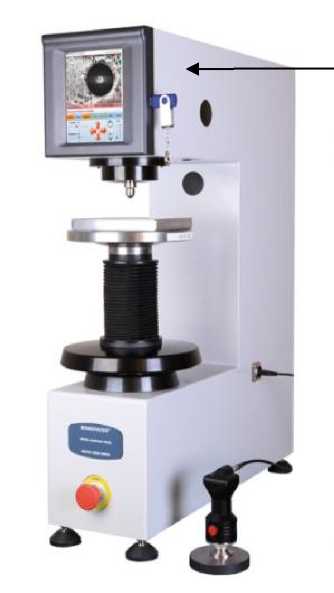

Твердомеры Бринелля
Рисунок № 1
Внешний вид.

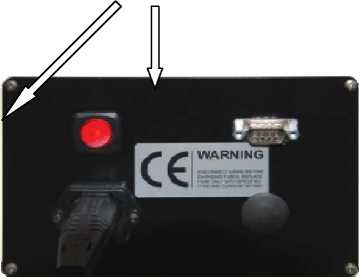

Твердомеры Бринелля
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
IMPRESSIONS LТ (для твердомеров NEXUS 3200 BIOS, NEXUS 3200XLM BIOS) |
v 2.02 и выше | ||
IMPRESSIONS (для твердомеров NEXUS 3001XLM- IMP) |
v 1.16 и выше |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Твердомеры Бринелля NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-IMP. Руководство по эксплуатации. NEXUS 3000 - 01 РЭ
Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомерам Бринелля NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-IMP
-
1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
-
2 ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».
-
3 ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».
-
4 Техническая документация изготовителя.
Лист № 4 Всего листов 4 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Поверка
Поверкаосуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Основные средства поверки:
эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (100±25) HBW; (200±50) HBW; (400±50) HBW.
Изготовитель
Фирма «INNOVATEST Europe BV», Нидерланды
Адрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands
Тел.: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail: info@innovatest-europe.com
Заявитель
Общество с ограниченной ответственностью «Термо Техно» (ООО «Термо Техно»)
Юридический адрес: 101000, г. Москва, Колпачный пер., д. 9а, офис 218
Тел.: (495) 783-82-11
Факс: (495) 783-82-12
E-mail: info@thermotechno.ru
Испытательный центр
Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Телефон: +7(495)526-63-00, факс: +7(495)526-63-00.
E-mail: office@vniiftri.ru.
Принцип действия твердомеров основан на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры NEXUS 3200 BIOS, NEXUS 3200XLM BIOS оборудованы выносным цифровым микроскопом для автоматического измерения отпечатка. Твердомеры NEXUS 3200XLM BIOS имеют моторизованный подъем с функцией распознавания образца и увеличенное рабочее пространство. Твердомеры NEXUS 3001XLM-IMP - это полностью автоматизированная модель, оснащенная сенсорным экраном и встроенным персональным компьютером.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место нанесения знака утверждения типа
места расположения
пломб
задняя панель твердомера
Рисунок 1 - Внешний вид твердомеров
Лист № 2 Всего листов 4
В комплект поставки входят: твердомер NEXUS 3200 BIOS, или NEXUS 3200XLM BIOS, или NEXUS 3001XLM-IMP (по заказу)...................................................................................1 шт.;
цифровой микроскоп (для NEXUS 3200 BIOS, NEXUS 3200XLM BIOS)...............1 шт.;
вспомогательные принадлежности ....................................................................1 комплект;
руководство по эксплуатации NEXUS 3000 - 01 РЭ...................................................1 шт.
Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW:
HBW 2,5/62,5 (нагрузка 613 Н)..........................................................................................от 32 до 218;
HBW 2,5/187,5 (нагрузка 1839 Н)......................................................................................от 95 до 650;
HBW 5/125 (нагрузка 1226 Н)............................................................................................от 16 до 100;
HBW 5/250 (нагрузка 2452 Н)............................................................................................от 32 до 218;
HBW 5/750 (нагрузка 7355 Н)............................................................................................от 95 до 650;
HBW 10/500 (нагрузка 4903 Н).......................................................................................... от 16 до 100;
HBW 10/1000 (нагрузка 9807 Н)........................................................................................от 32 до 218;
HBW 10/1500 (нагрузка 14710 Н)......................................................................................от 48 до 222;
HBW 10/3000 (нагрузка 29420 Н)...................................................................................... от 95 до 650.
Пределы допускаемой относительной погрешности нагрузки, %_................................± 1,0.
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля
приведены в таблице 2. Таблица 2
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | ||||||
30 ±20 |
75 ±25 |
125 ±25 |
200 ±50 |
300 ±50 |
400 ±50 |
550 ±100 | |
Пределы допускаемых абсолютных погрешностей твердомеров, HBW, (±) | |||||||
HBW 5/125; HBW 10/500 |
1,5 |
3,0 |
- |
- |
- |
- |
- |
HBW 2,5/62,5; HBW 5/250; HBW 10/1000; HBW 10/1500 |
1,5 |
3,0 |
4,5 |
7,5 |
- |
- |
- |
HBW 2,5/187,5; HBW 5/750; HBW 10/3000 |
- |
3,0 |
4,5 |
7,5 |
10,5 |
13,5 |
18 |
Рабочие условия применения:
-
- температура окружающего воздуха ,оС .............................................................. от 10 до 35;
-
- относительная влажность окружающего воздуха, не более, %.......................................70.
Напряжение питания от сети переменного тока частотой (50±1) Гц ...................... 220±22 В.
Габаритные размеры, масса, габариты рабочего пространства приведены в таблице 3. Таблица 3
NEXUS 3200 BIOS |
NEXUS 3200XLM BIOS |
NEXUS 3001XLM- IMP | |
Длина, мм, не более |
190 |
190 |
190 |
Ширина, мм, не более |
617 |
617 |
617 |
Высота, мм, не более |
790 |
985 |
985 |
Масса, кг, не более |
130 |
150 |
160 |
Рабочее пространство (длина), мм |
220 |
220 |
220 |
Рабочее пространство (высота), мм |
190 |
390 |
335 |
