Номер по Госреестру СИ: 57704-14
57704-14 Твердомеры универсальные
(NEMESIS 9001, NEMESIS 9001XL, NEMESIS 9003, NEMESIS 9503, NEMESIS 9803)
Назначение средства измерений:
Твердомеры универсальные NEMESIS 9001, NEMESIS 9001XL, NEMESIS 9003, NEMESIS 9503, NEMESIS 9803 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1:2007, ГОСТ 9012-59.
Внешний вид.
Твердомеры универсальные
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение (ПО) IMPRESSIONS используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (Контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
IMPRESSIONS |
v 1.13 и выше |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийТвердомеры универсальные NEMESIS 9001, NEMESIS 9001XL, NEMESIS 9003, NEMESIS 9503, NEMESIS 9803. Руководство по эксплуатации. NEMESIS 9000 - 01 РЭ
Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомерам универсальным NEMESIS 9001, NEMESIS 9001XL, NEMESIS 9003, NEMESIS 9503, NEMESIS 9803
-
1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
-
2 ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
-
3 ГОСТ Р 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
-
4 ГОСТ 8.063-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
-
5 ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».
-
6 ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».
-
7 ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С»
-
8 ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)».
-
9 ГОСТ 8.064-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла».
-
10 Техническая документация фирмы-изготовителя.
Лист № 6 Всего листов 6 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Поверка
Поверкаосуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Основные средства поверки: эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями единиц твердости:
-
- (25±5) HRC; (45±5) HRC; (65±10) HRC; (90±10) HRb; (83±3) ИВА;
-
- (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) НК30Т; (76±6) ИЯ30Т;
-
- (450±75) HV; (800±50) HV;
-
- (100±25) HBW; (200±50) HBW; (400±50) HBW.
Изготовитель
Фирма «INNOVATEST Europe BV», Нидерланды
Адрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands
Тел.: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail: info@innovatest-europe.com
Заявитель
Общество с ограниченной ответственностью «Термо Техно» (ООО «Термо Техно»)
Юридический адрес: 101000, г. Москва, Колпачный пер., д. 9а, офис 218
Тел.: (495) 783-82-11
Факс: (495) 783-82-12
E-mail: info@thermotechno.ru
Испытательный центр
Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Телефон: +7(495)526-63-00, факс: +7(495)526-63-00.
E-mail: office@vniiftri.ru
Принцип действия твердомеров основан:
для шкал Роквелла и Супер-Роквелла - на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
для шкал Виккерса - на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
для шкал Бринелля - на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.

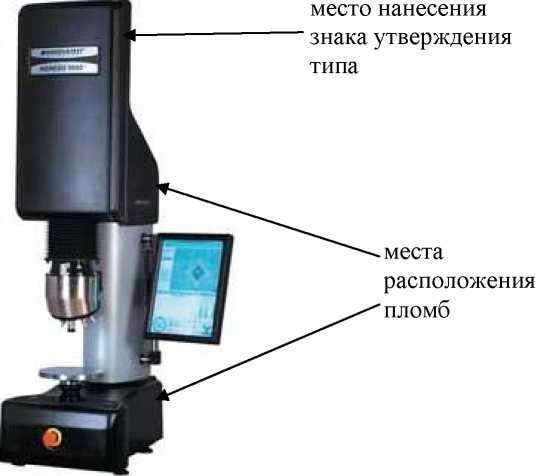

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
Рисунок 1 - Внешний вид твердомеров
Лист № 2 Всего листов 6
В комплект поставки входят:
твердомер NEMESIS 9001, или NEMESIS 9001XL, или NEMESIS 9003,
или NEMESIS 9503, или NEMESIS 9803 (по заказу).............................................................1 шт.;
вспомогательные принадлежности.....................................................................1 комплект;
руководство по эксплуатации NEMESIS 9000 - 01 РЭ...............................................1 шт.
Испытательные нагрузки для шкал Роквелла и Супер-Роквелла, а также пределы допускаемой относительной погрешности нагрузки приведены в таблице 2.
Таблица 2
Шкалы |
Нагрузки, Н |
Пределы допускаемой относительной погрешности, % | ||
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
Шкалы Роквелла | ||||
HRA |
588,4 | |||
HRB |
980,7 |
98,07 |
±2,0 |
±0,5 |
HRC |
1471 | |||
Шкалы Супер-Роквелла (для твердомеров NEMESIS 9001, NEMESIS 9001XL) | ||||
HR15N, HR15T |
147,1 | |||
HR30N, HR30T |
294,2 |
29,42 |
±2,0 |
± 0,66 |
HR45N, HR45T |
441,3 |
Диапазоны измерений твердости по шкалам Роквелла и Супер-Роквелла и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.
Таблица 3
Шкалы Роквелла |
Диапазоны измерений твёрдости |
Пределы допускаемых абсолютных погрешностей твердомеров |
HRA |
от 70 HRA до 93 HRA |
± 1,2 HRA |
HRB |
от 50 HRB до 100 HRB |
± 2,0 HRB |
HRC |
от 20 HRC до 35 HRC от 35 HRC до 55 HRC от 55 HRC до 70 HRC |
± 2,0 HRC ± 1,5 HRC ± 1,0 HRC |
Шкалы Супер-Роквелла (для твердомеров NEMESIS 9001, NEMESIS 9001XL) |
Диапазоны измерений твёрдости |
Пределы допускаемых абсолютных погрешностей твердомеров |
HR15N |
от 70 HR15N до 94 HR15N |
± 1,0 HR15N |
HR30N |
от 40 HR30N до 76 HR30N |
± 2,0 HR30N |
от 76 HR30N до 86 HR30N |
± 1,0 HR30N | |
HR45N |
от 40 HR45N до 78 HR45N |
± 2,0 HR45N |
HR15T |
от 62 HR15T до 93 HR15T |
± 3,0 HR15T |
HR30T |
от 45 HR30T до 70 HR30T |
± 3,0 HR30T |
от 70 HR30T до 82 HR30T |
± 2,0 HR30T | |
HR45T |
от 10 HR45T до 72 HR45T |
± 3,0 HR45T |
Испытательные нагрузки по шкалам Виккерса
-
- для твердомеров NEMESIS 9001, NEMESIS 9001XL, Н:
........................................................9,81, 19,61; 29,42; 49,03; 98,07; 196,1; 294,2; 490,3; 980,7;
-
- для твердомеров NEMESIS 9003, NEMESIS 9503, NEMESIS 9803, Н:
.....................................................................................................98,07; 196,1; 294,2; 490,3; 980,7. Пределы допускаемой относительной погрешности нагрузки, %...............................± 1,0.
Диапазоны измерений твердости по шкалам Виккерса и соответствующие им пределы
допускаемых абсолютных погрешностей твердомеров приведены в таблице 4. Таблица 4
Обозначение шкалы |
Интервалы измерений твёрдости HV | ||||||||||
твёрдости |
100± |
200± |
300± |
400± |
500± |
600± |
700± |
800± |
900± |
1225± | |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
275 | ||
Пределы допускаемых абсолютных погрешностей твердомеров, HV (±) | |||||||||||
HV 1 |
4,5 |
10 |
14 |
18 |
27,5 |
32,5 |
37,5 |
51 |
57 |
120 | |
HV 2 |
4,5 |
7,5 |
10,5 |
18 |
22 |
26 |
30 |
34 |
47,5 |
90 | |
HV 3 |
4,5 |
7,5 |
10,5 |
13,5 |
22 |
26 |
30 |
34 |
40 |
60 | |
HV 5 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
38 |
60 | |
HV 10 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
45 | |
HV 20 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
30 | |
HV 30 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 | |
HV 50 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 | |
HV 100 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 |
Примечание: в твердомерах NEMESIS 9001, NEMESIS 9001XL используются шкалы HV 1 - HV 100; в твердомерах NEMESIS 9003, NEMESIS 9503, NEMESIS 9803 используются шкалы HV 10 - HV 100.
Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW
- для твердомеров NEMESIS 9001, NEMESIS 9001XL:
HBW 2,5/62,5 (нагрузка 613 Н);........................................................................................ от 32 до 218;
HBW 2,5/187,5 (нагрузка 1839 Н)..................................................................................... от 95 до 650;
HBW 5/250 (нагрузка 2452 Н);.......................................................................................... от 32 до 218;
Лист № 4
Всего листов 6 - для твердомеров NEMESIS 9003, NEMESIS 9503, NEMESIS 9803:
Пределы допускаемой относительной погрешности нагрузки, %................................±
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля
приведены в таблице 5.
Таблица 5
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | ||||||
30 ±20 |
75 ±25 |
125 ±25 |
200 ±50 |
300 ±50 |
400 ±50 |
550 ±100 | |
Пределы допускаемых абсолютных погрешностей твердомеров, HBW, (±) | |||||||
HBW 10/500 |
1,5 |
3,0 |
- |
- |
- |
- |
- |
HBW 2,5/62,5; HBW 5/250; HBW 10/1000; HBW 10/1500 |
1,5 |
3,0 |
4,5 |
7,5 |
- |
- |
- |
HBW 2,5/187,5; HBW 5/750; HBW 10/3000 |
- |
3,0 |
4,5 |
7,5 |
10,5 |
13,5 |
18 |
Рабочие условия применения:
-
- температура окружающего воздуха,оС ............................................................... от 10 до 35;
Напряжение питания от сети переменного тока частотой (50±1) Гц ...................... 220±22
Габаритные размеры, масса, габариты рабочего пространства приведены в таблице 6. Таблица 6
NEMESIS 9001, NEMESIS 9003 |
NEMESIS 9001XL |
NEMESIS 9503 |
NEMESIS 9803 | |
Длина, мм, не более |
400 |
400 |
540 |
1570 |
Ширина, мм, не более |
650 |
650 |
998 |
3260 |
Высота, мм, не более |
1440 |
1660 |
2125 |
3300 |
Масса, кг, не более |
242 |
262 |
1100 |
7000 |
Рабочее пространство (длина), мм |
220 |
220 |
400 |
1680 |
Рабочее пространство (высота), мм |
300 |
500 |
650 |
1600 |
