Номер по Госреестру СИ: 58320-14
58320-14 Преобразователи измерительные ваттметров поглощаемой мощности
(8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A)
Назначение средства измерений:
Преобразователи измерительные ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A (далее - преобразователи измерительные) предназначены для измерений средней мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с блоками измерительными.
Внешний вид.
Преобразователи измерительные ваттметров поглощаемой мощности
Рисунок № 1
Внешний вид.
Преобразователи измерительные ваттметров поглощаемой мощности
Рисунок № 2
Внешний вид.
Преобразователи измерительные ваттметров поглощаемой мощности
Рисунок № 3
Внешний вид.
Преобразователи измерительные ваттметров поглощаемой мощности
Рисунок № 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации преобразователей измерительных типографским или компьютерным способом и на корпус преобразователя измерительного в виде наклейки.
Сведения о методиках измерений
Сведения о методиках ( методах ) измерений
Преобразователи измерительные ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A:
ГОСТ 13317 - 89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.
Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом 651-14-09 МП «Инструкция. Преобразователи измерительные ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8485D-033, 8487D, Q8486D, R8486D, V8486A, W8486A. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в январе 2014 г.
Основные средства поверки:
-
- анализатор цепей векторный N5227A (рег. № 53567-13): диапазон рабочих частот от 0,01 до 67,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± 0,04, в диапазоне частот до 20 ГГц ± 0,03, в диапазоне частот до 40 ГГц ± 0,03, в диапазоне частот до 67,5 ГГц ± 0,045;
-
- анализатор электрических цепей векторный Е5071С с опциями 280 или 480 (рег. № 45992-10): диапазон рабочих частот от 9 кГц до 8,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 9 кГц до 10 МГц ± (0,004 + 0,015 • Г) дБ, в диапазоне частот от 10 МГц до 3 ГГц ± (0,006 + 0,016 • Г) дБ, в диапазоне частот от 3 до 6 ГГц ± (0,010 + 0,025 • Г) дБ, в диапазоне частот от 6 до 8,5 ГГц ± (0,014 + 0,03 • Г) дБ, где Г - измеренное значение модуля коэффициента отражения;
-
- набор мер коэффициентов передачи и отражения 85054B для преобразователей измерительных с коаксиальным соединителем N-типа, 85052В - с коаксиальным соединителем типа IX (тракт 3,5 мм), 85056А - с коаксиальным соединителем типа I (тракт 2,4 мм), 85058В -с коаксиальным соединителем 1,85 мм (рег. № 53566-13): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2°;
-
- измеритель КСВН панорамный Р2-69 (рег. №7640-80) в комплекте с переходом с сечения волноводного тракта 16 * 8 на волноводный тракт WR-15: диапазон частот от 53,57 ГГц до 78,33 ГГц, погрешность измерений КСВН ± (5 . К + 5) %;
-
- измеритель комплексных коэффициентов передачи и отражения «ОБЗОР-304» (рег. № 37556-08) в комплектности для работы в коаксиальном тракте с волновым сопротивлением 75 ОМ, соединитель N-типа: диапазон рабочих частот от 0,3 до 3200 МГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ± 0,8 дБ;
-
- рабочий эталон (установка высшей точности) единиц комплексных коэффициентов передачи и отражения в диапазоне частот от 10 МГц до 50 ГГц и от 75 ГГц до 170 ГГц (рег. № 37151-08);
-
- вольтметр переменного тока ВК3-78 (рег. № 34920-07): диапазон частот от 10 кГц
до 1,5 ГГц, диапазон измерений значения напряжения от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности измерений ± (0,2 + 0,08 ' ипредел/ иизм), где иизм - измеренное
значение напряжения, ипредел - верхнее значение поддиапазона измерений;
-
- генератор сигналов произвольной формы 33250А (рег. № 26209-03): диапазон рабочих частот от 1 мкГц до 80 МГц, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности установки размаха напряжения ± (0,01 • иР + 1 мВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 1 • 10"6;
-
- генератор сигналов произвольной формы 33250А (рег. № 26209-03): диапазон рабочих частот от 1 мкГц до 80 МГц, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности установки размаха напряжения ± (0,01 • иР + 1 мВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 1 • 10"6;
-
- генератор сигналов E8257D (рег. № 36797-08): диапазон частот от 250 кГц до 67,5 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10"8, шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 12 дБ относительно 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 1 дБ при мощностях выходного сигнала более минус 70 дБ относительно 1 мВт;
-
- генератор сигналов Г4-186 (рег. № 12654-91): диапазон частот от 67,5 до 78,33 ГГц;
-
- генератор сигналов Г4-183 (рег. № 35328-07): диапазон частот от 78,33 до 110 ГГц;
-
- ваттметр поглощаемой мощности М3-54, аттестованный в качестве рабочего эталона в диапазоне частот от 0,03 до 18 ГГц (рег. № 7058-79) пределы относительной погрешности аттестации по коэффициенту калибровки ± 2%;
-
- ваттметр поглощаемой мощности М3-22А, с преобразователями измерительными аттестованными в качестве рабочего эталона в диапазоне частот от 18 до 50 ГГц (рег. № 2858-72): пределы относительной погрешности аттестации по коэффициенту калибровки ± 3 %;
-
- ваттметр поглощаемой мощности М3-10А, с преобразователями измерительными аттестованными в качестве рабочего эталона в диапазоне частот от 50 до 78,33 ГГц (рег. № 8292-81): пределы относительной погрешности аттестации по коэффициенту калибровки ± 3 %;
-
- ваттметр образцовый проходной падающей мощности М1-11Б (рег. № 12350-90): диапазон частот от 25,86 до 37,5 ГГц, диапазон измеряемых значений мощности от 1 •Ю"4 до 0,1 Вт, погрешность измерений мощности ± 1,5 % в диапазоне измерений от 1 до 30 мВт; ± 2,5 % в диапазоне измерений от 0,1 до 1 мВт и от 30 до 100 мВт;
-
- прибор для поверки ваттметров М1"25/1, М1"25/2 (рег. № 8941"82): диапазоны частот от 37,5 до 53,57 ГГц и от 53,57 до 78,33 ГГц, диапазон измеряемых значений мощности от 1 •10"4 до 0,1 Вт, погрешность измерений мощности ± 2 %;
-
- калибратор мощности образцовый Н7"1/1 (рег. № 12929"91): диапазон частот от 78,33 до 118,1 ГГц, диапазон измеряемых значений мощности от 1 •10"4 до 0,1 Вт, погрешность измерений мощности ± (2,5.. .4) %;
-
- блок измерительный ваттметра N1913A;
-
- комплект аттенюаторов ступенчатых 8494В и 8496В, аттестованный в качестве рабочего эталона коэффициента ослабления, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %;
-
- аттенюатор поляризационный АП - 20 М, аттестованный в качестве рабочего эталона коэффициента ослабления, диапазон рабочих частот от 78,33 до 110 ГГц, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %;
-
- аттенюатор поляризационный АП - 21 М, аттестованный в качестве рабочего эталона коэффициента ослабления, диапазон рабочих частот от 53,57 до 78,33 ГГц, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %;
-
- аттенюатор поляризационный ДЗ - 38, аттестованный в качестве рабочего эталона коэффициента ослабления, диапазон рабочих частот от 37,5 до 53,57 ГГц, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %.
Испытательный центр
Федеральное государственное унитарное предприяте «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Тел/факс: (495) 744-81-12, e-mail: office@vniiftri.ru.
Принцип действия преобразователя измерительного основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов в напряжение постоянного тока на диодном или термоэлектрическом (на основе термопары) преобразователе. Выходной сигнал преобразуется в двухполярное импульсное напряжение частотой 220 Гц, при помощи усилителя-модулятора, далее через оконечный усилитель и кабель соединительный подается на вход блока измерительного. Коэффициент усиления усилителя корректируется встроенным в преобразователь датчиком температуры.
Конструктивно преобразователи измерительные 8481D представляют собой моноблоки продолговатой формы без органов управления и дисплея. На передней стенке корпуса преобразователя измерительного расположен коаксиальный соединитель, на задней - разъем для подключения кабеля обмена измерительной информацией с блоком измерительным. Волновое сопротивление коаксиального тракта 50 Ом, соединитель N типа. На боковой стенке расположена наклейка с нанесенными на ней типографским способом типовыми значениями коэффициента калибровки, предназначенными для уточнения результатов измерений. Внутри корпуса установлен СВЧ модуль с установленным в нем чувствительным элементом (СВЧ диодом или термопарой) и печатная плата с усилителем-модулятором, датчиком температуры окружающего воздуха на основе термистора и вспомогательными электронными устройствами.
Преобразователи измерительные 8483A отличаются значением волнового сопротивления коаксиального тракта преобразователя (75 Ом).
Преобразователи измерительные 8485D, 8487D отличаются типом коаксиального тракта передачи энергии к чувствительному элементу и типом соединителя.
Преобразователи измерительные Q8486D, R8486D, V8486A, W8486A отличаются видом тракта передачи энергии к чувствительному элементу (прямоугольный волновод) СВЧ соединителя, и наличием дополнительного калибровочного входа с коаксиальным соединителем N-типа. Дополнительный калибровочный вход предназначен для подключения преобразователя к калибратору измерительного блока ваттметра и проведения калибровки волноводного преобразователя на частоте 50 МГц.
Преобразователь измерительный V8486A опция Н02 имеет диапазон измеряемых значений мощности от минус 60 до 20, дБ исх. 1 мВт
Внешний вид преобразователей измерительных, место нанесения обозначения типа, место пломбировки от несанкционированного доступа и место нанесения знака приведены на рисунках 1 - 4.
При оформлении внешнего вида преобразователей могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
место нанесения знака об
утверждении типа
место нанесения маркировки
место пломбировки

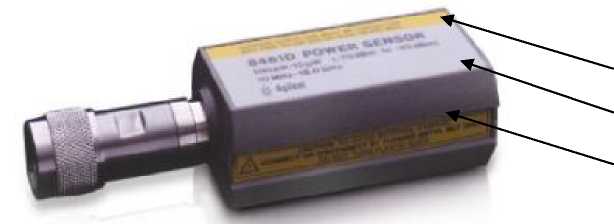

Рисунок 1 - Вид преобразователя измерительного 8481D

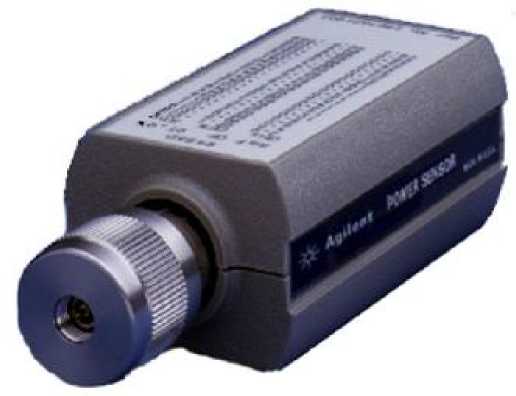

Рисунок 2 - Вид преобразователя измерительного 8485D
Г ewattgaaas
1КВЮ POWER SENSOR
KK>rw I to
5Л MOGMI
M ЗЕЙЙ

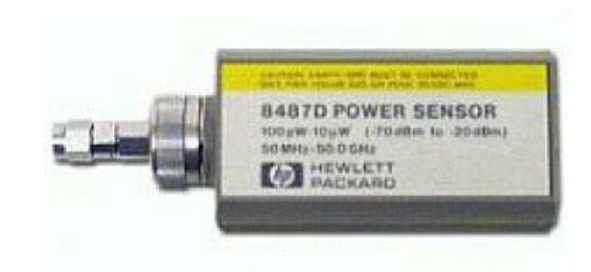

Рисунок 3 - Вид преобразователя измерительного 8487D

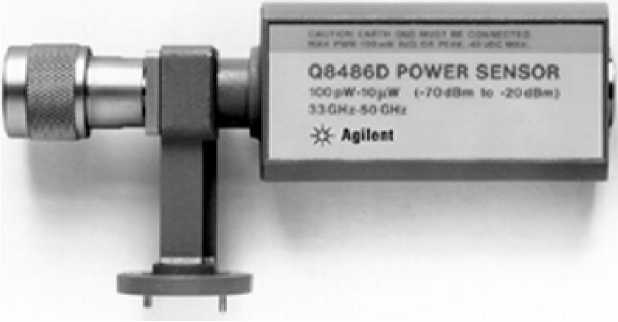

Рисунок 4 - Вид преобразователей измерительных Q8486D, R8486D, V8486A,
W8486A
Преобразователи измерительные совместимы с блоками измерительными ваттметров поглощаемой мощности N1913A, N1914A.
Комплект поставки включает:
-
- преобразователь измерительный 8481D, или 8483A, или 8485D, или 8485D-033, или 8487D, или Q8486D, или R8486D, или V8486A или W8486A (по заказу) - 1 шт.;
-
- переход коаксиальный измерительный с соединителя типа N-типа (вилка) на соединитель типа IX тип (коаксиальный тракт 3,5 мм), (розетка) для преобразователей измерительных 8485D - 1 шт.;
-
- переход коаксиальный измерительный с соединителя типа N-типа (вилка) на соединитель типа I тип (тракт 2,4 мм), (розетка) для преобразователей измерительных 8487D - 1 шт.;
-
- аттенюатор 11708А для преобразователей измерительных 8481D, или 8485D, или 8487D, или Q8486D, или R8486D - 1 шт.;
-
- комплект эксплуатационной документации изготовителя - 1 шт.;
-
- кабель для подключения к блоку измерительному ваттметра (по заказу) - 1 шт.;
-
- методика поверки - 1 шт.
преобразователей измерительных приведены в таблицах 1-4.
Таблица 1 - Типы коаксиального соединителя, диапазоны рабочих частот и измеряемых значений мощности, границы нелинейности амплитудной характеристики в диапазоне измерений мощности
Тип преобразователя измерительного |
Тип входного разъема по ГОСТ 13317-89, IEEE Std 287™-2007 и IEC 153-2 Iss. 2 |
Диапазон рабочих частот, ГГц |
Диапазон измеряемых значений мощности, дБ относительно 1 мВт |
КСВН входа, не более (в диапазоне частот) |
Границы нелинейности амплитудной характеристики в диапазоне измерений мощности |
8481D |
N-тип (коаксиальный тракт) |
от 0,01 до 18 |
от минус 70 до минус 20 |
1,4 (от 10 до 30 МГц) 1,15 (от 30 МГц до 4 ГГц)
1,35 (от 15 до 18 ГГц) |
± 1 % (от минус 30 до минус 20 дБ относительно 1 мВт) |
8483A |
N-тип (коаксиальный тракт, 75 Ом) |
от 0,0003 до 2 |
от минус 30 до 20 |
1,8 (от 300 до 600 кГц) 1,18 (от 600 кГц до 2 ГГц) |
± 3 % (от 10 до 20 дБ относительно 1 мВт) |
8485D |
IX тип (коаксиальный тракт 3,5 мм) |
от 0,05 до 26,5 |
от минус 70 до минус 20 |
1,19 (от 0,05 до 0,1 ГГц) 1,15 (от 0,1 до 4 ГГц) 1,19 (от 4 до 12 ГГц) 1,25 (от 12 до 18 ГГц) 1,29 (от 18 до 26,5 ГГц) |
± 2 % (от минус 30 до минус 20 дБ относительно 1 мВт) |
8485D-033 |
IX тип (коаксиальный тракт 3,5 мм) |
от 0,05 до 33 |
от минус 70 до минус 20 |
1,19 (от 0,05 до 0,1 ГГц) 1,15 (от 0,1 до 4 ГГц) 1,19 (от 4 до 12 ГГц) 1,25 (от 12 до 18 ГГц) 1,29 (от 18 до 26,5 ГГц) 1,35 (от 26,5 до 33 ГГц) |
± 2 % (от минус 30 до минус 20 дБ относительно 1 мВт) |
8487D |
I тип (коаксиальный тракт 2,4 мм) |
от 0,05 до 50 |
от минус 70 до минус 20 |
1,19 (от 0,05 до 0,1 ГГц) 1,15 (от 0,1 до 2 ГГц) 1,20 (от 2 до 12,4 ГГц) 1,29 (от 12,4 до 18 ГГц) 1,37 (от 18 до 34 ГГц) 1,61 (от 34 до 40 ГГц) 1,89 (от 40 до 50 ГГц) |
± 2 % (от минус 30 до минус 20 дБ относительно 1 мВт) |
Q8486D |
UG-383/U (волноводный тракт WR-22) |
от 33 до 50 |
от минус 70 до минус 20 |
1,40 (от 33 до 50 ГГц) |
± 3 % (от минус 30 до минус 25 дБ относительно 1 мВт) ± 5 % (от минус 25 до минус 20 дБ относительно 1 мВт) |
Тип преобразователя измерительного |
Тип входного разъема по ГОСТ 13317-89, IEEE Std 287™-2007 и IEC 153-2 Iss. 2 |
Диапазон рабочих частот, ГГц |
Диапазон измеряемых значений мощности, дБ относительно 1 мВт |
КСВН входа, не более (в диапазоне частот) |
Границы нелинейности амплитудной характеристики в диапазоне измерений мощности |
R8486D |
UG-599/U (волноводный тракт WR-28) |
от 26,5 до 40 |
от минус 70 до минус 20 |
1,40 (от 26,5 до 40 ГГц) |
± 3 % (от минус 30 до минус 25 дБ относительно 1 мВт) ± 5 % (от минус 25 до минус 20 дБ исх. 1 мВт) |
V8486A |
UG-385/U (волноводный тракт WR-15) |
от 50 до 75 |
от минус 30 до 20 |
1,06 (от 50 до 75 ГГц) |
± 1 % (от минус 30 до 10 дБ относительно 1 мВт) ± 2 % (от 10 до 20 дБ относительно 1 мВт) |
W8486A |
UG-387/U (волноводный тракт WR-10) |
от 75 до 110 |
от минус 30 до 20 |
1,08 (от 75 до 110 ГГц) |
± 2 % (от минус 30 до 20 дБ относительно 1 мВт) |
Таблица 2 - Типовые значения относительной погрешности коэффициента калибровки*
Частота, ГГц |
Пределы допускаемой относительной погрешности коэффициента калибровки | ||||||||
8483А |
8481D |
8485D |
8485D-033 |
8487D |
R8486D |
Q8486D |
V8486A |
W8486A | |
0,0003 |
± 1,2 % | ||||||||
0,001 |
± 1,1 % | ||||||||
0,003 |
± 1,2 % | ||||||||
0,01 |
± 1,2 % | ||||||||
0,03 |
± 1,2 % | ||||||||
0,05 |
± 1,2 % | ||||||||
0,1 |
± 1,2 % | ||||||||
0,3 |
± 1,2 % | ||||||||
1 |
± 1,2 % |
± 0,8 % |
± 1,4 % |
± 1,4 % |
± 1,3 % | ||||
2 |
± 1,2 % |
± 0,8 % |
± 1,4 % |
± 1,4 % |
± 1,3 % | ||||
4 |
± 0,8 % |
± 1,7 % |
± 1,7 % |
± 1,4 % | |||||
6 |
± 0,9 % |
± 1,7 % |
± 1,7 % |
± 1,4 % | |||||
8 |
± 1,0 % |
± 1,7 % |
± 1,7 % |
± 1,4 % | |||||
10 |
± 1,1 % |
± 1,9 % |
± 1,9 % |
± 1,5 % | |||||
12 |
± 1,2 % |
± 1,9 % |
± 1,9 % |
± 1,5 % | |||||
14 |
± 1,1 % |
± 2,0 % |
± 2,0 % |
± 1,6 % |
*Действительные значения коэффициента калибровки определяются при проведении поверки
Частота, ГГц |
Пределы допускаемой относительной погрешности коэффициента калибровки | ||||||||
8483А |
8481D |
8485D |
8485D-033 |
8487D |
R8486D |
Q8486D |
V8486A |
W8486A | |
16 |
± 1,5 % |
± 2,1 % |
± 2,1 % |
± 1,7 % |
- | ||||
18 |
± 1,7 % |
± 2,2 % |
± 2,2 % |
± 1,7 % |
- | ||||
22 |
± 2,7 % |
± 2,7 % |
± 1,9 % |
- | |||||
26,5 |
± 2,8 % |
± 2,8 % |
± 2,2 % |
± 3,0 % | |||||
28 |
± 2,9 % |
± 2,3 % |
± 3,2 % | ||||||
30 |
± 3,2 % |
± 2,4 % |
± 3,0 % | ||||||
33 |
± 3,3 % |
± 2,6 % |
± 3,0 % |
± 4,2 % | |||||
34,5 |
± 2,6 % |
± 3,0 % |
± 4,2 % | ||||||
37 |
± 2,7 % |
± 3,0 % |
± 4,2 % | ||||||
40 |
± 3,0 % |
± 4,2 % | |||||||
42 |
± 3,2 % |
± 4,9 % | |||||||
44 |
± 2,5 % |
± 5,1 % | |||||||
46 |
± 3,8 % |
± 5,5 % | |||||||
48 |
± 3,8 % |
± 5,8 % | |||||||
50 |
± 5,0 % |
± 6,2 % |
± 4,8 % | ||||||
51 |
± 6,1 % | ||||||||
52 |
± 5,9 % | ||||||||
53 |
± 5,9 % | ||||||||
54 |
± 5,9 % | ||||||||
55 |
± 4,6 % | ||||||||
56 |
± 6,1 % | ||||||||
57 |
± 6,1 % | ||||||||
58 |
± 6,2 % | ||||||||
59 |
± 6,2 % | ||||||||
60 |
± 4,7 % | ||||||||
61 |
± 6,2 % | ||||||||
62 |
± 6,1 % | ||||||||
63 |
± 6,0 % | ||||||||
64 |
± 6,0 % | ||||||||
65 |
± 4,5 % | ||||||||
66 |
± 6,6 % | ||||||||
67 |
± 6,7 % | ||||||||
68 |
± 6,7 % | ||||||||
69 |
± 6,6 % |
Частота, ГГц |
Пределы допускаемой относительной погрешности коэффициента калибровки | ||||||||
8483А |
8481D |
8485D |
8485D-033 |
8487D |
R8486D |
Q8486D |
V8486A |
W8486A | |
70 |
± 4,4 % |
- | |||||||
71 |
± 6,7 % |
- | |||||||
72 |
± 6,8 % |
- | |||||||
73 |
± 7,0 % |
- | |||||||
74 |
± 7,3 % |
- | |||||||
75 |
± 5,1 % |
± 5,5 % | |||||||
77 |
± 5,4 % | ||||||||
79 |
± 5,2 % | ||||||||
81 |
± 5,1 % | ||||||||
83 |
± 5,1 % | ||||||||
85 |
± 5,0 % | ||||||||
87 |
± 4,9 % | ||||||||
89 |
± 4,8 % | ||||||||
91 |
± 4,8 % | ||||||||
93 |
± 4,7 % | ||||||||
94 |
± 4,7 % | ||||||||
95 |
± 3,4 % | ||||||||
96 |
± 4,7 % | ||||||||
98 |
± 4,7 % | ||||||||
100 |
± 4,8 % | ||||||||
102 |
± 4,9 % | ||||||||
104 |
± 5,0 % | ||||||||
106 |
± 5,1 % | ||||||||
108 |
± 5,1 % | ||||||||
110 |
± 5,2% |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Г еометрические размеры (ширина х высота х глубина), мм | |
8481D |
38 х 30 х 102 |
8483A |
38 х 30 х 105 |
8485D и 8485D-033 |
38 х 30 х 102 |
8487D |
38 х 30 х 94 |
Q8486D |
38 х 60 х 199 |
R8486D |
38 х 60 х 199 |
V8486A |
38 х 60 х 199 |
W8486A |
38 х 60 х 199 |
Масса, кг | |
8481D |
0,16 |
8483A |
0,2 |
8485D и 8485D-033 |
0,2 |
8487D |
0,2 |
Q8486D |
0,26 |
R8486D |
0,26 |
V8486A |
0,4 |
W8486A |
0,4 |
Таблица 4 - Условия эксплуатации преобразователей измерительных
Наименование характеристики |
Значение |
Температура, °С |
от 0 до 55 |
Относительная влажность воздуха при температуре 40 °С, не более, % |
95 |
