Номер по Госреестру СИ: 56693-14
56693-14 Измерители LCR высокочастотные
(E4991A)
Назначение средства измерений:
Измерители LCR высокочастотные E4991A (далее - измерители) предназначены для измерений импеданса различных компонентов и характеристик материалов в диапазоне частот от 1 МГц до 3 ГГц.
Внешний вид.
Измерители LCR высокочастотные
Рисунок № 1
Внешний вид.
Измерители LCR высокочастотные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 04.03.2019
Номер записи - 147044
ID в реестре СИ - 369444
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Нет данных, E4991B, E4991A, 010,
Производитель
Изготовитель - Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия;
Фирма "Agilent Technologies"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№81 от 2015.01.29 О переоформлении свидетельств об утверждении типа средств измерений фирмы Аджилент на Кейсайт
№2499 от 2022.10.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Биотехнологии" (ТК 326)
Наличие аналогов СИ: Измерители LCR высокочастотные (E4991A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56649-14 26.02.2019 |
Осциллографы, DSA-90254A, DSA-90404A, DSA-90604A, DSA-90804A, DSA-91204A, DSA-91304A, DSO-90254A, DSO-90404A, DSO-90604A, DSO-90804A, DSO-91204A, DSO-91304A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56693-14 04.03.2019 |
Измерители LCR высокочастотные, E4991A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56807-14 14.03.2019 |
Источники питания постоянного тока, U8031A, U8032A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
57940-14 22.07.2019 |
Источники питания, B2961A, B2962A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
57975-14 23.07.2019 |
Преобразователи измерительные ваттметров поглощаемой мощности, N1921A, N1922A, N1923A, N1924A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58320-14 25.08.2019 |
Преобразователи измерительные ваттметров поглощаемой мощности, 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58321-14 25.08.2019 |
Преобразователи измерительные, U8481A (опция 100, опция 200), U8485A (опция 100, опция 200) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Измерители LCR высокочастотные (E4991A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 3 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Измерители LCR высокочастотные (E4991A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5220 | 5538 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5856 | 5538 |
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО генераторов представляет собой программный продукт «RF Impedance Analyzer Firmware». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
RF Impedance Analyzer Firmware |
Программное обеспечение измерителя ВЧ импеданса |
Модель Е4991А: не менее 1.11 |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на корпус измерителя в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Измерители LCR высокочастотные E4991A. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям LCR высокочастотным E4991A
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу 651-13-72 МП «Инструкция. Измерители LCR высокочастотные E4991A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в январе 2014 г.Основные средства поверки:
-
- частотомер электронно-счетный 53132A (Рег. № 26211-03) с опциями 010, 030: диапазон измеряемых частот от 0 до 3 ГГц, относительная погрешность по частоте не более 2,5^10-9;
-
- мультиметр 3458A (Рег. № 25900-03): диапазон измерений напряжения переменного тока от 10 мВ до 1000 В, диапазон частот от 1 Гц до 10 МГц, пределы допускаемой погрешности измерений напряжения ±0,03%;
-
- измерители мощности с блоками измерительными и первичными измерительными преобразователями (Рег. № 38915-08) E4418B с преобразователями E4412A, E9304A, пределы допускаемой относительной погрешности измерений мощности ±(4-6)%.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Тел/факс: (495) 744-81-12, e-mail: office@vniiftri.ru .
Принцип действия измерителей основан на формировании измерительного сигнала и его анализе после прохождения через объект измерения, с последующим вычислением импеданса и его составляющих на основании вносимых изменений в измерительный сигнал объектом измерения.
Конструктивно измерители выполнены в ударопрочном пластмассовом корпусе, имеют жидкокристаллический цветной дисплей, встроенный накопитель на гибких магнитных дисках.
Функциональные возможности измерителей определяются составом опций и аксессуаров входящих в комплект измерителей. Состав опций и аксессуаров, их функциональные возможности приведены в таблице 1.
Таблица 1
|
Название опции или аксессуара |
Описание опции или аксессуара |
|
800 |
Стандартный опорный источник частоты |
|
1D5 |
Высокостабильный опорный источник частоты |
|
001 |
Источник смещения напряжения постоянного тока |
|
002 |
Опция для измерения электрических характеристик материалов |
|
007 |
Устройства для измерения компонентов и материалов в широком температурном диапазоне (от минус 55 до 150 °С) с аксессуарами |
|
010 |
Зондовая станция с аксессуарами для подключения |
|
16092A |
Устройство для измерения двухвыводных компонентов и чип - компонентов. Частотный диапазон от 0 до 2 ГГц |
|
16190B |
Набор для калибровки измерителей |
|
16192A |
Устройство для измерения чип - компонентов размерами более 1 мм. Частотный диапазон от 0 до 2 ГГц |
|
16194A |
Устройство для измерения компонентов с аксиальными и радиальными выводами, а так же чип - компонентов при температуре окружающей среды от минус 55 до 150 °С. Частотный диапазон от 0 до 500 МГц. |
|
16195B |
Набор нагрузок для калибровки измерителя |
|
16196A |
Устройство для измерения чип - компонентов 1608 (мм). Частотный диапазон от 0 до 3 ГГц |
|
16196B |
Устройство для измерения чип - компонентов 1005 (мм). Частотный диапазон от 0 до 3 ГГц |
|
16196C |
Устройство для измерения чип - компонентов 0603 (мм). Частотный диапазон от 0 до 3 ГГц |
|
16196D |
Устройство для измерения чип - компонентов 0402 (мм). Частотный диапазон от 0 до 3 ГГц |
|
16197A |
Устройство для измерения чип - компонентов с вертикальным расположением выводов 3325, 1005 (мм). Частотный диапазон от 0 до 3 ГГц |
|
16197A Орт. 001 |
Устройство для измерения чип - компонентов с вертикальным расположением выводов 0603 (мм). Частотный диапазон от 0 до 3 ГГц |
|
16200B |
Устройство для подачи внешнего напряжения смещения постоянного тока. Ток до 5 А, напряжение до 40 В, частотный диапазон от 1 МГц до 1 ГГц |
|
16453A |
Устройство для измерения диэлектрической проницаемости материалов. Частотный диапазон от 1 МГц до 1 ГГц |
|
16454A |
Устройство для измерения магнитной проницаемости материалов тороидальной формы (размеры материала: толщина не более 8,5 мм; диаметр внутренний не менее 3,1 мм; диаметр внешний не более 20 мм) Частотный диапазон от 1 кГц до 1 ГГц. |
Измерители обладают возможностью калибровки по внешним мерам, самодиагностики, выбора вида эквивалентной измерительной цепи. Измерители являются микропроцессорными приборами.
Внешний вид измерителей приведен на рисунке 1.
Схема пломбировки измерителей от несанкционированного доступа приведена на рисунке 2.
При оформлении внешнего вида измерителей могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

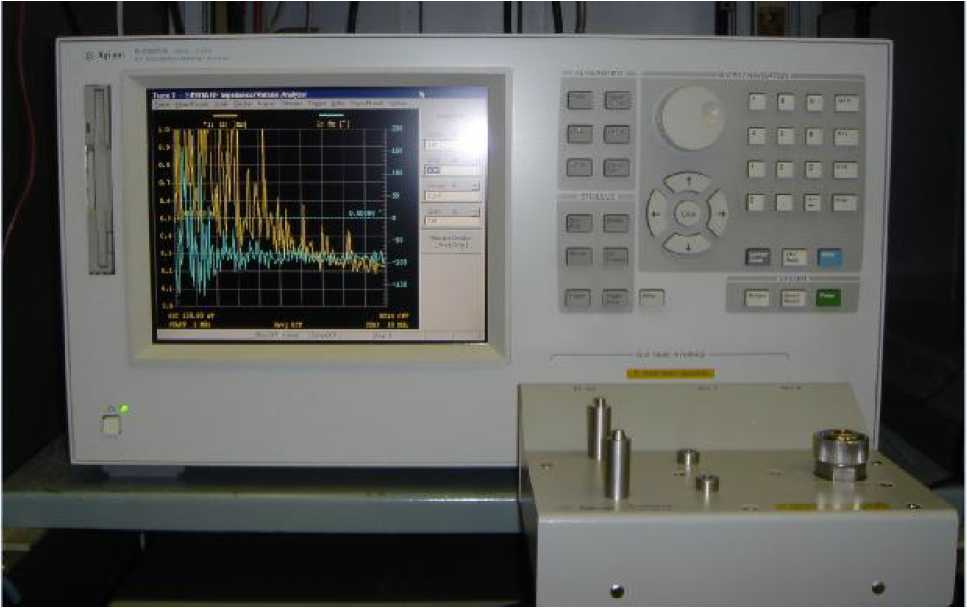

Рисунок 1 - Внешний вид лицевой панели измерителей

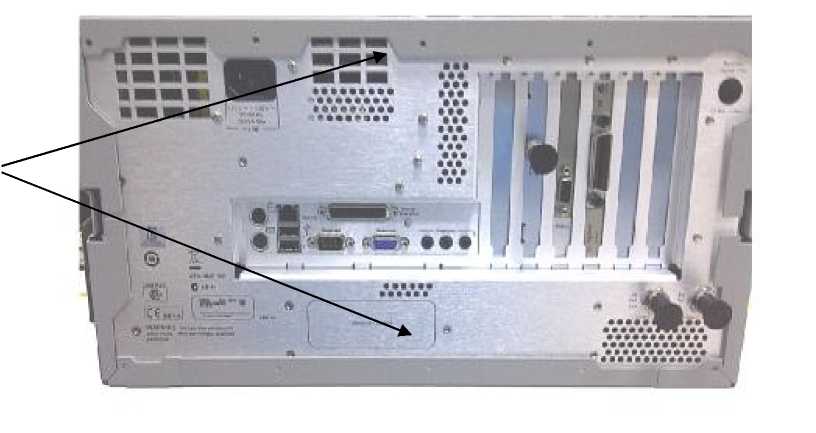

Места пломбировки от несанкционированно-го доступа
Рисунок 2 - Внешний вид задней панели измерителей
Комплект поставки включает:
-
- измеритель импеданса высокочастотный E4991A - 1 шт.;
-
- набор для калибровки измерителей 16190В - 1 комплект;
-
- набор нагрузок 16195B - 1 комплект;
-
- опций и аксессуары согласно таблице 1 - в зависимости от заказа;
-
- руководство по эксплуатации - 1 шт.;
-
- методика поверки - 1 шт.
измерителей приведены в
таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Характеристики источника сигнала | |
|
Диапазон частот |
от 1 МГц до 3 ГГц |
|
Разрешающая способность установки частоты, мГц |
1 |
|
Пределы допускаемой относительной погрешности установки частоты: - без опции 1D5 при температуре окружающей среды от 18 до 28 °С при температуре окружающей среды от 5 до 40 °С |
± 10 10--66 ± 20 10-6 |
|
Наименование характеристики |
Значение |
|
- с опцией 1D5 при температуре окружающей среды от 5 до 40 °С |
± 1 10-6 |
|
Диапазон установки выходного уровня мощности (в режиме 50 Ом нагрузки на тестовом порту), дБм: - частота не более 1 ГГц |
от минус 40 до 1 |
|
- частота более 1 ГГц |
от минус 40 до 0 |
|
Диапазон установки среднеквадратического значения (СКЗ) тока (в режиме короткого замыкания на тестовом порту), мА: - частота не более 1 ГГц |
от 0,0894 до 10 |
|
- частота более 1 ГГц |
от 0,0894 до 8,94 |
|
Диапазон установки СКЗ выходного напряжения (в режиме холостого хода на тестовом порту), мВ: - частота не более 1 ГГц |
от 4,47 до 502 |
|
- частота более 1 ГГц |
от 4,47 до 447 |
|
Разрешающая способность установки выходного сигнала, дБ |
0,1 |
|
Пределы допускаемой относительной погрешности установки выходного уровня мощности (в режиме 50 Ом нагрузки на тестовом порту), дБ: без опции 010: - частота не более 1 ГГц при температуре окружающей среды от 18 до 28 °С |
± 2 |
|
при температуре окружающей среды от 5 до 40 °С |
± 4 |
|
- частота более 1 ГГц при температуре окружающей среды от 18 до 28 °С |
± 3 |
|
при температуре окружающей среды от 5 до 40 °С |
± 5 |
|
с опцией 010: - частота не более 1 ГГц при температуре окружающей среды от 18 до 28 °С |
± 3,5 |
|
при температуре окружающей среды от 5 до 40 °С |
± 5,5 |
|
- частота более 1 ГГц при температуре окружающей среды от 18 до 28 °С |
± 5,6 |
|
при температуре окружающей среды от 5 до 40 °С |
± 7,6 |
|
Измеряемые величины | |
|
Z: модуль полного сопротивления (импеданса) Y: модуль полной проводимости (адмитанса) R: активное сопротивление G: активная проводимость С: ёмкость L: индуктивность 9: фазовый угол Х: реактивное сопротивление В: реактивная проводимость D: тангенс угла потерь Q: добротность | |
|
Наименование характеристики |
Значение |
|
Погрешности измеряемых величин при измерении зондовой станции (Опция 010) при использовании для калибровки мер ХХ, КЗ и нагрузки и температуре окружающей среды (23±5) °С | |
|
Измеряемая величина |
Пределы допускаемой относительной погрешности измерений |
|
|Z|,|Y| |
± (Еа + ЕЬ) [%] |
|
е |
± (Еа + ЕЬ)/100 [рад], |
|
где: Еа (при выходном уровень генератора более минус 33 дБм), % от 1 до 100 МГц от 100 до 500 МГц от 500 МГц до 1 ГГц от 1 до 1,8 ГГц от 1,8 до 3 ГГц |
± 0,65 ± 0,8 ± 1,2 ± 2,5 ± 5 |
|
Еа (при выходном уровень генератора менее минус 33 дБм), % от 1 до 100 МГц от 100 до 500 МГц от 500 МГц до 1 ГГц от 1 до 1,8 ГГц от 1,8 до 3 ГГц |
± 1 ± 1,2 ± 1,2 ± 2,5 ± 5 |
|
Eb = ± (Zs / |Zx| + Yo- |Zx|) [%], где |Zx| - абсолютная величина импеданса | |
|
Zs (при выходном уровень генератора менее минус 3 дБм, минус 13 дБм и минус 23 дБм) количество точек усреднения - не менее 8 количество точек усреднения - менее 8 |
± (13 + 0,5-f) [%] ± (25 + 0,5-f) [%], где f - частота источника сигнала в МГц |
|
Zs (при выходном уровень генератора более минус 33 дБм) количество точек усреднения - не менее 8 количество точек усреднения - менее 8 |
± (25 + 0,5-f) [%] ± (50 + 0,5-f) [%] |
|
Zs (при выходном уровень генератора менее минус 33 дБм) количество точек усреднения - не менее 8 количество точек усреднения - менее 8 |
± (50 + 0,5-f) [%] ± (100 + 0,5-f) [%] |
|
Yo (при выходном уровень генератора менее минус 3 дБм, минус 13 дБм и минус 23 дБм) количество точек усреднения - не менее 8 количество точек усреднения - менее 8 |
± (5 + 0,1-f) [мкСм] ± (10 + 0,1-f) [мкСм] |
|
Yo (при выходном уровень генератора более минус 33 дБм) количество точек усреднения - не менее 8 количество точек усреднения - менее 8 |
± (10 + 0,1-f) [мкСм] ± (30 + 0,1-f) [мкСм] |
|
Наименование характеристики |
Значение |
|
Yo (при выходном уровень генератора менее минус 33 дБм) количество точек усреднения - не менее 8 количество точек усреднения - менее 8 |
± (20 + 0,1-f) [мкСм] ± (60 + 0,1-f) [мкСм] |
|
L, C, X, B: |
± (Еа + ЕЬ) х ч 1 4- Dx1 [%] |
|
R, G |
± (Ea + Eb) х ч 1 Е Qxa [%] |
|
D: при |Dx1)xtg((Ea + Eb)/100)|< 1 при Dx < 0,1 |
± (1 + Dx2)tg(Ea+Eb/100) ± (Ea + Eb)/100 |
|
Q: при |Qx1)xtg((Ea + Eb)/100)|<1 при 10/(Ea + Eb) > Qx > 10 |
±(1 + Qx2)tg(Ea+Eb/100) ± QX2(Ea + Eb)/100 |
|
1) - Dx- измеренная величина D(тангенс угла потерь) Qx- измеренная величина Q (добротность) | |
|
Погрешности измеряемых величин при измерении с опцией 007 при температуре окружающей среды (23±5) °С | |
|
Измеряемая величина |
Пределы допускаемой относительной погрешности измерений |
|
|Z|,|Y| |
± (Ea + Eb) [%] |
|
е |
± (Ea + Eb)/100 [рад] |
|
Ea (при выходном уровень генератора более минус 33 дБм), % от 1 до 100 МГц от 100 до 500 МГц от 500 МГц до 1 ГГц от 1 до 1,8 ГГц от 1,8 до 3 ГГц |
± 0,8 ± 1 ± 1,2 ± 2,5 ± 5 |
|
Ea (при выходном уровень генератора менее минус 33 дБм), % от 1 до 100 МГц от 100 до 500 МГц от 500 МГц до 1 ГГц от 1 до 1,8 ГГц от 1,8 до 3 ГГц |
± 1,2 ± 1,5 ± 1,5 ± 2,5 ± 5 |
|
Eb = ± (Zs / |Zx| + Yo х |Zx|) [%] где |Zx| - абсолютная величина импеданса | |
|
Zs (при выходном уровне генератора менее минус 3 дБм, минус 13 дБм и минус 23 дБм) количество точек усреднения - не менее 8 количество точек усреднения - менее 8 |
± (30 + 0,5-f) [%] ± (40 + 0,5-f) [%] |
|
Zs (при выходном уровне генератора более минус 33 дБм) количество точек усреднения - не менее 8 количество точек усреднения - менее 8 |
± (35 + 0,5-f) [%] ± (70 + 0,5-f) [%] |
|
Zs (при выходном уровне генератора менее минус 33 дБм) количество точек усреднения - не менее 8 количество точек усреднения - менее 8 |
± (50 + 0,5-f) [%] ± (150 + 0,5-f) [%] |
|
Yo (при выходном уровне генератора менее минус 3 дБм, минус 13 дБм и минус 23 дБм) количество точек усреднения - не менее 8 |
± (12 + 0,1-f) [мкСм] |
|
количество точек усреднения - менее 8 |
± (20 + 0,1-f) [мкСм] |
|
Yo (при выходном уровне генератора более минус 33 дБм) количество точек усреднения - не менее 8 |
± (15 + 0,1-f) [мкСм] |
|
количество точек усреднения - менее 8 |
± (40 + 0,1-f) [мкСм] |
|
Yo (при выходном уровне генератора менее минус 33 дБм) количество точек усреднения - не менее 8 |
± (35 + 0,1-f) [мкСм] |
|
количество точек усреднения - менее 8 |
± (80 + 0,1-f) [мкСм] |
|
Габаритные размеры (длина х ширина х высота), мм, не более: Е4991 А |
425,6 х 221,6 х 421,7 |
|
устройство для тестирования |
160 х 162,9 х 64,3 |
|
опция 007 |
152,4 (502 с кабелем) х 152,4 х 142,4 |
|
опция 010 |
121 х 97,9 х 56,4 |
|
Масса (без опций), кг, не более: Е4991 А |
17 |
|
устройство для тестирования |
1 |
|
опция 007 |
1 |
|
опция 010 |
1 |
|
Напряжение питания от источника переменного тока |
от 90 до 132 В или |
|
частотой от 47 до 63 Гц |
от 198 до 264 В |
|
Потребляемая мощность, В ’ А, не более |
350 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 5 до 40 |
|
- относительная влажность при температуре окружающего воздуха 40 °С, % |
от 15 до 80 |
|
- атмосферное давление, кПа |
от 96 до 104 |
