Номер по Госреестру СИ: 58290-14
58290-14 Преобразователи перемещения токовихревые
(WK-142К)
Назначение средства измерений:
Преобразователи перемещения токовихревые серии WK-142R (далее - преобразователи) предназначены для преобразования осевого перемещения и виброперемещения в пропорциональный электрический сигнал.
Внешний вид.
Преобразователи перемещения токовихревые
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации на преобразователи перемещения токовихревые серии WK-142К.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям перемещения токовихревым серии WK-142K-
1. ГОСТ Р 8.800-2012 «Государственная поверочная схема для средств измерения виброперемещения, виброскорости и виброускорения в диапазоне частот 340"1 - 2404 Гц».
-
2. Техническая документация фирмы «Shinkawa Sensor Technologi, Inc.», Япония.
Поверка
Поверкаосуществляется в соответствии с документом МП 58290-14 «Преобразователи перемещения токовихревые серии WK-142K. Методика поверки», утвержденным ФГУП «ВНИИМС» в июне 2014 г.
Основные средства поверки:
- эталон 2 разряда единиц длины, скорости и ускорения при колебательном движении твердого тела по МИ 2070-90.
Изготовитель
Фирма "Shinkawa Sensor Technology, Inc.", Япония
Адрес: 4-22 Yoshinkawa-kogyodanchi, Higachi-hiroshima 739-0153, Япония
Тел.: +81-82-429-1118
Факс: +81-82-429-0804
Web: service@sst.shinkawa.co.jp
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого сенсором, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от комплектации).
Конструктивно преобразователи состоят из сенсора WL-142R05, генератора гармонических колебаний WK-142К и соединительного кабеля WW-142K Сенсор питается высокочастотным напряжением от генератора. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом.
Конструктивно преобразователь выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи имеют модификации внутри серии WK-142^ отличающиеся диапазоном измерения виброперемещения, а также массогабаритными характеристиками.

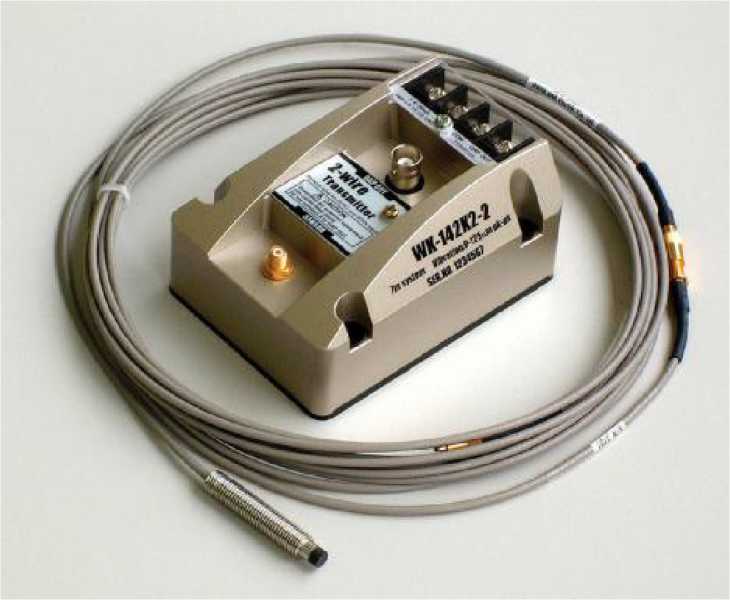

Внешний вид преобразователей показан на рисунке 1.
Рисунок 1.
Лист № 2 Всего листов 3Таблица 1
Наименование характеристики |
Значение характеристики, вариант исполнения |
Номинальный коэффициент преобразования, мВ/мкм |
7,87 |
Пределы отклонения коэффициента преобразования от номинального значения, % |
6,5 |
Диапазон измерения осевого перемещения, мм |
от 0,3 до 1,7 |
Диапазоны измерения виброперемещения, мкм |
от 0 до 100 от 0 до 125 от 0 до 200 от 0 до 250 от 0 до 400 |
Диапазон рабочих частот, Гц |
от 5 до 6000 |
Неравномерность частотной характеристики, дБ |
-3 |
Нелинейность амплитудной характеристики, % |
6,5 |
Пределы допускаемой основной относительной погрешности преобразования,% |
±8 |
Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % |
±0,5 |
Диапазон выходного тока, мА |
от 4 до 20 |
Диапазон выходного напряжения, В |
от 2,4 до 13,4 |
Электрическое сопротивление изоляции, не менее, МОм |
100 |
Электрическая прочность изоляции, не менее, В |
2000 |
Напряжение питания постоянного тока, В |
от 12 до 35 |
Потребляемая мощность, Вт |
0,1 |
Габаритные размеры:
|
М10х253 7 100х74х50 |
Масса преобразователя, г, не более |
530 |
Рабочие условия эксплуатации:
|
от 0 до 70 от минус 34 до 125 |
Примечание: характеристики приведены для электропроводящих объектов измерений, изготовленных из материала сталь марки JIS SCM440 (аналог AISI 4140).
