Номер по Госреестру СИ: 49672-12
49672-12 Датчики частоты вращения
(MS и RS)
Назначение средства измерений:
Датчики частоты вращения MS и RS (далее - датчики) предназначены для измерений частоты вращения валов, зубчатых колёс и шестерней.

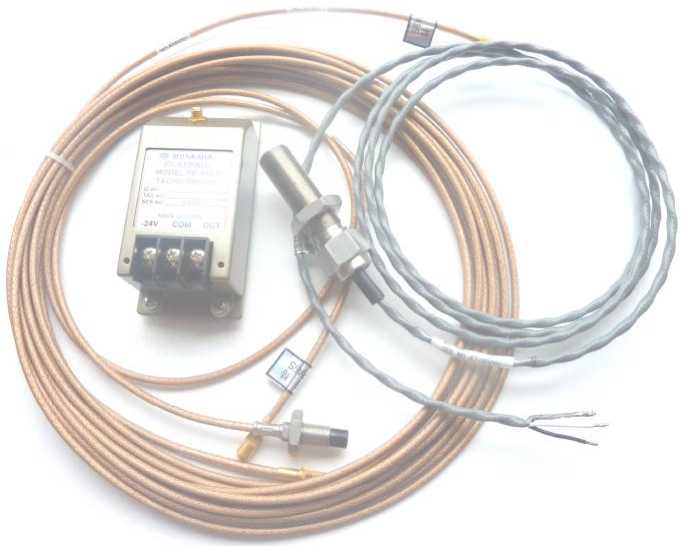

Внешний вид.
Датчики частоты вращения
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.03.2022
Номер записи - 138962
ID в реестре СИ - 361362
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Shinkawa Sensor Technology, Inc."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3224 от 2022.12.20 ПРИКАЗ_Об утверждении типов средств измерений (15)
№3313 от 2022.12.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
№263 от 2012.04.19 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 49672-12 по 49685-12,9662-12,49686-12,49687-12,21370-12,49688-12по 49697-12)
№600 от 2017.03.22 О продлении срока действия свидетельств (12 позиций)
Наличие аналогов СИ: Датчики частоты вращения (MS и RS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shinkawa Sensor Technology, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44727-10 01.08.2015 |
Мониторы, VM-5K Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ |
1 год |
|
44728-10 15.10.2025 |
Вибропреобразователи , CV-86 Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ |
1 год |
|
44889-10 01.08.2015 |
Вибропреобразователи , VK-202A Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ |
1 год |
|
48248-11 31.08.2021 |
Вибропреобразователи , VK Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ |
1 год |
|
49672-12 22.03.2022 |
Датчики частоты вращения , MS и RS Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ |
1 год |
|
49696-12 22.03.2022 |
Мониторы, VM-5 Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ |
1 год |
|
58290-14 25.08.2019 |
Преобразователи перемещения токовихревые, WK-142К Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ |
1 год |
|
70869-18 23.04.2024 |
Комплексы вибромониторинга, VM-7 и VM-7B Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71229-18 21.05.2024 |
Толщиномеры, NS Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
77925-20 24.03.2025 |
Преобразователи перемещения токовихревые, WK-142К Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Кто поверяет Датчики частоты вращения (MS и RS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики частоты вращения (MS и RS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на паспорт в левый верхний угол типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к датчикам частоты вращения MS и RS
ГОСТ 8.288-78 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений угловой скорости в диапазоне 540’8 .. .2,5- 10-4 рад/с.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВне сферы государственного регулирования обеспечения единства измерений.
Лист № 3 Всего листов 3
Поверка
Поверкаосуществляется по ГОСТ 8.285-78 «ГСИ. Тахометры. Методы и средства поверки».
Основное средство поверки:
-
- установка тахометрическая УТ05-60.
Изготовитель
Фирма «Shinkawa Sensor Technology, Inc», Япония
4-22 Yoshikawa-kogyodanchi, Higashi-hiroshima 739-0153, Japan тел.: +81-82-429-1118 факс: +81-82-429-0804
Е-Mail: service@sst.shinkawa.co.jp
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ») Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20 телефон/факс : (8412) 49-82-65
e-mail: pcsm@sura.ru
Принцип действия основан на возникновении переменного напряжения на выходе датчиков при вращении валов с пазом и зубчатых колёс или шестерней, расположенных перед торцевой поверхностью датчиков и имеющих эвольвентное зацепление с модулем от 3 до 10. Частота выходного напряжения прямо пропорциональна частоте появления зубьев (или паза) в чувствительной зоне датчиков.
Конструкцией датчиков, размещённых в металлическом цилиндрическом корпусе, предусмотрена резьба для крепления датчиков.
Датчики изготавливаются пяти модификаций:
|
Модификация |
Диаметр датчика, мм |
Соединительный кабель |
Необходимость в источнике питания |
|
MS-1601 |
16 |
неразъёмный |
нет |
|
MS-1602 |
разъёмный | ||
|
MS-2401 |
24 |
неразъёмный | |
|
MS-2402 |
разъёмный | ||
|
RS-05А |
5 или 8 |
разъёмный RW-05А c нормирующим преобразователем К^О-05А |
да |
Фотография общего вида
В комплект поставки входят:
-
- датчик;
-
- кабель RW-05А c нормирующим преобразователем RD-05A (только для модификации RS-05 А);
-
- паспорт.
|
Диапазон измерений частоты вращения, Гц Пределы допускаемой относительной погрешности измерений Диапазон частот выходного сигнала, соответствующий диапазону измерений частоты вращения, Гц Диапазон изменения выходного импульсного напряжения (амплитудное значение), В: |
от 1 до 4000 ± 140"3 от 1 до 4000 |
Напряжение питания постоянного тока (для модификации RS), В |
от 0,02 до 80 от 0,05 до 20 24,0 ± 2,4 |
Условия эксплуатации:
-
- температура окружающего воздуха, °С:
модификация MS от минус 10 до плюс 120
модификация RS:
-
• для нормирующего преобразователя от минус 35 до плюс 80
-
• для остальных компонентов модификации от минус 40 до плюс 125
-
- относительная влажность воздуха, % до 95 при 25 °С
-
- атмосферное давление, кПа (мм рт. ст.) от 84 до 106,7 (от 630 до 800)
