Номер по Госреестру СИ: 57674-14
57674-14 Датчики весоизмерительные тензорезисторные
(ZS, NHS, YBS, GZLB)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB (далее-датчики) предназначены для измерений и преобразования, воздействующей на датчик силы тяжести взвешиваемого объекта, в аналоговый нормированный электрический измерительный сигнал.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист паспорта и на фирменную наклейку на корпусе датчика .
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным ZS, NHS, YBS, GZLB
-
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
-
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
-
3. Техническая документация фирмы «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd», Китай.
Изготовитель
Фирма «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd», КитайАдрес: NO. 199 Changxing Road, Jiangbei District, Ningbo, Китай
Тел: +86-574-87562296
Факс: +86-574-87562298
E-mail: keli@kelichina.com
Http: www. kelichina.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»Адрес: 198005, г. Санкт-Петербург, Московский пр-кт, 19.
Тел./факс (812) 251-7601, 713-0114.
E-mail: info@vniim.ru
Http: www.vniim.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки сжатия. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Модификации датчиков отличаются максимальной нагрузкой. Варианты исполнения отличаются габаритными размерами, массой и материалом упругого элемента.
Датчики имеют следующее обозначение:
[1][2] - [3] [4], где:
№ п. |
Обозначение |
Расшифровка |
[1] |
ZS, NHS, YBS, GZLB |
обозначение модификации датчика |
[2] |
FY, F, GBY, GB, GY, G, C, L, KB, E |
обозначение варианта исполнения датчика ZS |
C, G, K |
обозначение варианта исполнения датчика YBS | |
[3] |
A, А2 |
исполнение из обычной стали |
SS |
исполнение из нержавеющей стали | |
[4] |
50 kg ... 100 t |
наибольший предел измерений датчиков: 50 кг ... 100 т |
Внешний вид датчиков показан на рисунке 1.

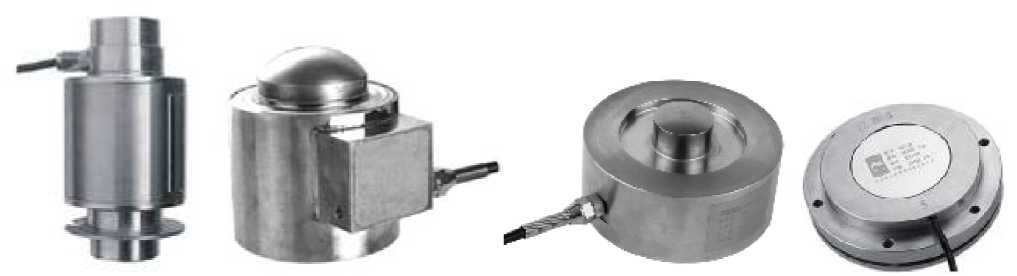

Рисунок 1 - Внешний вид датчиков весоизмерительных тензорезисторных ZS, NHS, YBS, GZLB
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
- торговая марка изготовителя ;
- модификация весоизмерительного датчика ;
- максимальная нагрузка Emax;
- серийный номер ;
- знак утверждения типа .
Класс точности по ГОСТ Р 8.726-2010, максимальное число поверочных интервалов (nmax), минимальный поверочный интервал (vmin) приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение* |
Класс точности по ГОСТ Р 8.726-2010 |
С |
Максимальное число поверочных интервалов, nmax = Emax /п |
3000 |
Минимальный поверочный интервал, nmin, кг |
Emax /10000 |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
Значение поверочного интервала п, кг..................................................Emax / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 2.
Таблица 2
Интервалы измерений |
Пределы допускаемой погрешности mpe |
до 500п вкл. |
± 0,35п |
св. 500п до 2000п вкл. |
± 0,70п |
св. 2000п |
± 1,05п |
Относительный выходной сигнал при Emax, мВ/В:
Значения входного и выходного сопротивлений приведены в таблице 3.
Таблица 3
Обозначение датчика |
Входное сопротивление, Ом |
Выходное сопротивление, Ом |
ZSFY, ZSGY |
700 ± 20 |
706 ± 7 |
ZSF, ZSG, ZSGB, ZSC, ZSE, ZSL, YBSC |
400 ± 20 |
352 ± 3 |
ZSGBY, GZLB, YBS, YBSK |
750 ± 10 |
703 ± 2 |
ZSKB |
650 ± 10 |
610 ± 3 |
NHS |
1450±10 |
1405 ± 5 |
YBSG |
900 ± 30 |
700 ± 5 |
Условия измерений:
- предельные значения температуры, °С................................ от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 40 до плюс 70
Обозначение по влажности..........................................................................СН
Максимальная нагрузка (Emax), габаритные размеры и масса датчиков приведены в таблице 4.
"аблица 4 | |||||
Обозначение модификации датчика |
Обозначение варианта исполнения датчика |
Максимальная нагрузка (-EmaxX т |
Габаритные размеры, не более, мм |
Масса, кг, не более | |
Диаметр |
Высота | ||||
ZS |
ZSFY, ZSF, ZSGY, ZSG |
10, 15, 20, 25, 30, 40, 50 |
76 |
150 |
3,7 |
ZSGBY, ZSGB |
10, 15, 20, 25, 30 |
76 |
139,8 |
3,5 | |
ZSC |
10 |
80 |
110 |
3,7 | |
20 |
90 |
115 |
4,2 | ||
30 |
100 |
125 |
5,1 | ||
50 |
125 |
155 |
8,8 | ||
100 |
165 |
200 |
15,4 | ||
ZSKB |
2, 3, 5, 10, 15, 20, 25, 30, 40, 50 |
88 |
138,5 |
3,5 | |
ZSL |
2, 3, 5 |
64 |
88 |
2,1 | |
10 |
76 |
106 |
2,5 | ||
15, 20 |
88 |
130 |
2,9 | ||
ZSE |
20 |
76 |
82.6 |
5,0 | |
25, 30, 40 |
100 |
117 |
5,3 | ||
50, 60 |
107 |
127 |
5,7 | ||
70 |
125 |
142 |
6,2 | ||
100 |
165 |
184 |
15,7 | ||
NHS |
NHS |
1; 2,2; 3,3; 4,7 |
60 |
43 |
0,7 |
10, 15, 22 |
75 |
50 |
1,5 | ||
33 |
95 |
65 |
2,6 | ||
47 |
130 |
75 |
4,9 | ||
68 |
130 |
85 |
5,8 | ||
100 |
150 |
90 |
7,9 | ||
YBS |
YBS |
1; 2; 3; 5; 7,5;10 |
100 |
54 |
2,7 |
YBSC |
0,05; 0,1; 0,2; 0,5; 1 |
50 |
30 |
1,8 | |
2, 5 |
90 |
48 |
1,8 | ||
10, 20 |
115 |
60 |
2,5 | ||
30, 50 |
155 |
90 |
2,8 | ||
YBSG |
1, 2 |
63 |
36 |
0,8 | |
YBSK |
5 |
90 |
60 |
2,5 | |
GZLB |
GZLB |
5 |
118 |
31 |
1,8 |
10 |
118 |
34 |
2,0 | ||
20 |
125 |
37 |
3,1 |
Минимальная нагрузка, Ешш, кг........................................................................0
Напряжение питания, В....................................................................от 10 до 12
Вероятность безотказной работы за 2000 ч.......................................................0,9
Лист № 4 Всего листов 5
