№2770 от 08.12.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30662
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений "Весы вагонные неавтоматического действия ВСВ" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ___
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ8 декабря 2017 г. № 2770
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений «Весы вагонные неавтоматического действия ВСВ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ЗАО «ВЕС-СЕРВИС» от 18 октября 2017 г. № 140-5, № 141-5 и № 142-5 приказываю:
-
1. Внести изменения в описание типа на весы вагонные неавтоматического действия ВСВ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52197-12, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку весов вагонных неавтоматического действия ВСВ по ГОСТ OIML R 76-1-2011 и распространить действие документа на поверку на средства измерений, находящиеся в эксплуатации.
-
2. Переоформить свидетельство об утверждении типа № 49266 «Весы вагонные неавтоматического действия ВСВ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 52197-12, в связи с заменой документа на поверку.
-
3. Продлить срок действия свидетельства об утверждении типа средств измерений № 49266 «Весы вагонные неавтоматического действия ВСВ» на последующие 5 лет.
-
4. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С. Голубев
г ~
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
|.Л! /и НИЯ с; (ТРТ.КГ.'КЛН .'II
Сертификат: 00E1036ECDC011E780OAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «08» декабря 2017 г. № 2770
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы вагонные неавтоматического действия ВСВ
Назначение средства измеренийВесы вагонные неавтоматического действия ВСВ (далее - весы) предназначены для определения массы железнодорожных вагонов.
Описание средства измеренийКонструктивно весы состоят из грузоприемного устройства (далее -111У), соединительной коробки и электронного устройства, которое представляет результаты взвешивания в единицах массы, выполняет аналогово-цифровое преобразование выходного сигнала весоизмерительного датчика и дальнейшую обработку данных, имеет клавиши управления весами и дисплей для отображения результатов взвешивания, переданного через цифровой интерфейс взвешивающего модуля.
ГПУ включает в себя несколько взвешивающих платформ, а также промежуточные и подъездные платформы. Силовой каркас взвешивающей платформы выполнен из высокопрочной стали и опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчики). Промежуточные платформы находятся между взвешивающими платформами. Подъездная платформа устанавливается между взвешивающей платформой и внешним участком рельсового пути. Платформы Г11У устанавливаются либо на единый железобетонный фундамент либо на раму, установленную на нижнее строение железнодорожного пути. Общий вид весов представлен на рисунке 1.
В весах используются:
-
- датчики весоизмерительные тензорезисторные С, модификации C16i, С16А (Госреестр №60480-15);
-
- датчики весоизмерительные тензорезисторные модели ZS (Госреестр № 57674-14);
-
- датчики весоизмерительные тензорезисторные ACT (Госреестр № 48820-11).
Весоизмерительный прибор представляет собой электронное устройство со специализированным микропроцессором. В весах используется весоизмерительный прибор модели НВТ (индикатор). В случае использования цифровых датчиков в весах используется весоизмерительные приборы DIS2116 (терминал), госреестр № 61809-15. Общий вид весоизмерительных приборов представлен на рисунке 2.
Рисунок 1 - Общий вид ГПУ весов

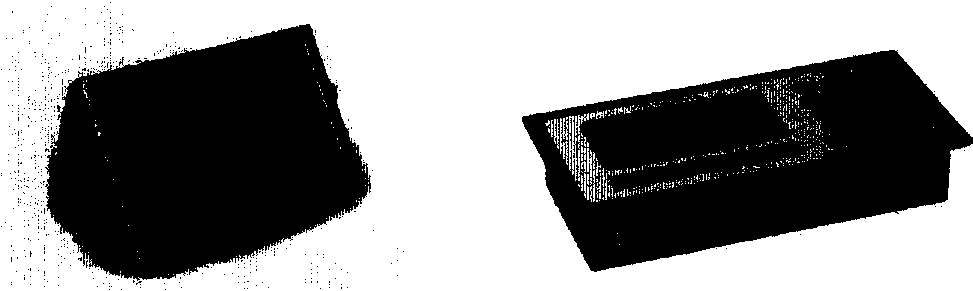

Прибор НВТ Прибор DIS2116
Рисунок 2 - Общий вид весоизмерительного прибора
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого вагона деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного прибора.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство выборки массы тары (Т.2.7.4.1);
-
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
-
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
-
- показывающее устройство с расширением (Т.2.6).
Модификации весов имеют обозначение вида ВСВ-[1][2][3], где
-
[1] - обозначение конструкции:
А - одна взвешивающая платформа;
С - две взвешивающих платформы;
Т - три взвешивающих платформы;
Р - бесфундаментная установка весов;
-
[2] - максимальная нагрузка Мах в кг: 60000; 80000; 100000; 120000; 150000; 200000.
-
[3] - D обозначение весов с цифровыми датчиками С16i (необязательный параметр);
В зависимости от заказа весы оснащаются различными интерфейсами связи (RS232, RS485, COM, USB), разъемом дополнительной клавиатуры для ввода параметров (только для весов с прибором DIS2116), узлами для настольного или настенного размещения прибора, коллектора сигнала датчиков.
Пример обозначения весов: BCB-C60000D-2.
Класс точности, значение максимальной нагрузки Мах, значение минимальной нагрузки Min, поверочный интервал е, диапазон уравновешивания тары наносятся на лицевую панель весоизмерительного прибора.
Для защиты от несанкционированного доступа, настройки и вмешательства используется пломбировка корпуса (рисунки 3 - 5).

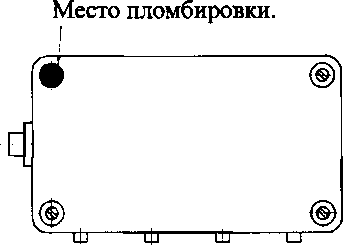

Рисунок 3 - Схема пломбировки соединительной коробки от несанкционированного доступа
есто пломбировки
есто пломбировки

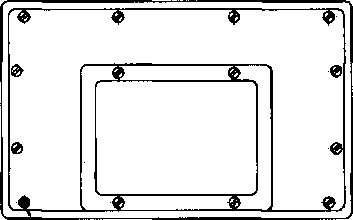

Рисунок 4 - Схема пломбировки весоизмерительного прибора модели НВТ от несанкционированного доступа (вид сзади)
Место пломбировки
Рисунок 5 - Схема пломбировки весоизмерительного прибора модели DIS2116 от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным управлением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, в приборах НВТ используется пломбируемая перемычка, расположенная на печатной плате прибора, а в приборах DIS2116 - пломбируемый переключатель.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в табл. 1. Идентификационные данные ПО отображаются на дисплее индикатора при включении весов.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение для | |
НВТ |
DIS2116 | |
1 |
2 |
3 |
Идентификационное наименование ПО |
- |
- |
Номер версии (идентификационный номер) ПО |
10.9 |
Р104 |
Цифровой идентификатор ПО |
- |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики
Метрологическая характеристика |
Значение |
Класс точности по ГОСТ OIMLR 76-1-2011 |
III |
Максимальная нагрузка, Мах, т |
от 60 до 200 |
Поверочный интервал, е, кг |
от 20 до 100 |
Действительная цена деления шкалы d> кг |
от 20 до 100 |
Число поверочных интервалов, п |
<3000 |
Диапазон уравновешивания тары |
100% Мах |
Диапазон температур для ГПУ
|
от -30 до +40 от -40 до +50 от -50 до +50 |
Диапазон температур для весоизмерительного прибора, °C |
от -10 до +40 |
Параметры электропитания при использовании прибора НВТ:
Параметры электропитания от сети переменного тока:
напряжение, В................................................................................................................ 2201}°^
частота, Гц.........................................................................................................................50±1
Параметры электропитания от встроенной аккумуляторной батареи:
напряжение, В..............................................................................................................6,0+0,1
Параметры электропитания при использовании прибора DIS2116
Параметры электропитания от тока, В............................................................................от 10 до 30
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе весоизмерительного прибора и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
1 Наименование |
Обозначение |
Количество |
Весы |
- |
1 шт. |
(Руководство по эксплуатации |
ВС 07.00.00РЭ |
1 пгт. |
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности М1-2 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам вагонным неавтоматического действия ВСВГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ГОСТ 8.021 -2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
ВС ТУ 4274-012-50062845-2012 «Весы вагонные неавтоматического действия ВСВ. Технические условия».
ИзготовительЗакрытое акционерное общество «ВЕС-СЕРВИС» (ЗАО «ВЕС-СЕРВИС»)
ИНН 7814099626
192007, Россия, г. Санкт-Петербург, Камчатская ул., д.9 литер. В, пом.ИР
Тел.: 8 800 775-84-02
Web-сайт: www.vesservice.com
E-mail: info@vesservice.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон (факс): (495) 437-5577,437-5666
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
