Номер по Госреестру СИ: 57080-14
57080-14 Мерники металлические технические
(787-М, ТКС-М)
Назначение средства измерений:
Мерники металлические технические 787-М, ТКС-М предназначены для измерений объемного количества спирта методом слива или налива.
Физическая величина - объем в м3 (л).

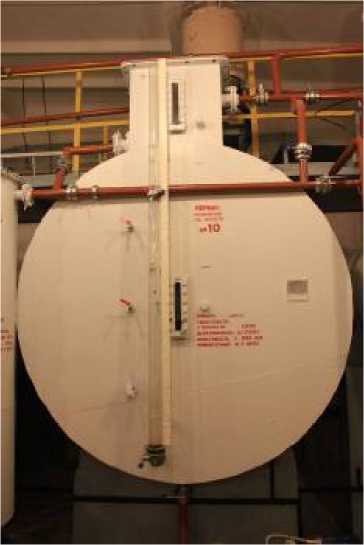

Внешний вид.
Мерники металлические технические
Рисунок № 1

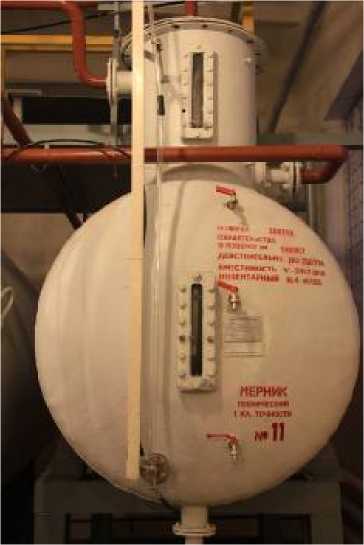

Внешний вид.
Мерники металлические технические
Рисунок № 2
Внешний вид.
Мерники металлические технические
Рисунок № 3
Внешний вид.
Мерники металлические технические
Рисунок № 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (штемпельной краской) и на маркировочную табличку мерника методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Производственный технологический регламент на производство водок и ликероводочных изделий ПТР 10-12292-99 (с изменениями №1, №2, №3).
Лист № 3
Всего листов 3 Инструкция Минпищепрома СССР от 25.09.1985 «Инструкция по приемке, хранению, отпуску, транспортированию и учету этилового спирта».
Мерник стационарный конический для измерения спирта и водоспиртных растворов 787-М. Паспорт.
Мерник стационарный конический для спирта ТКС-М. Паспорт.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мерникам
ГОСТ Р 8.679-2009 «ГСИ. Мерники металлические технические. Методика поверки» (в части технических требований к мерникам).
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
вне сферы государственного регулирования обеспечения единства измерений .
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.679-2009 «ГСИ. Мерники металлические технические. Методика поверки».
Перечень эталонов, применяемых при поверке:
-
- мерники М1р-50-01, М1р-200-01 ТУ 50.501-2012;
-
- цилиндр 1-1000-1 ГОСТ 1770-74;
-
- пипетка 1-1-1-5 ГОСТ 29229-91.
Изготовитель
Шебекинский машиностроительный завод. Адрес: г. Шебекино, Белгородская область.
Заявитель
Открытое акционерное общество «Сыктывкарский ликеро-водочный завод». Адрес: Россия, 167983, Республика Коми, г. Сыктывкар, ул. Печорская, 69. Телефон/факс: (8212) 22-22-16; 22-37-44.
E-mail: secretary@slvz.parma.ru
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Кировский ЦСМ» Адрес: Россия, 610035, г. Киров, ул. Попова, 9.
Телефон: (8332) 36-84-62; 36-84-19.
Факс: (8332) 36-84-78.
E-mail: suvor@kirovcsm.ru
Принцип действия мерников основан на заполнении их измеряемой жидкостью до уровня, соответствующего отметке полной вместимости мерника. Мерники не предназначены для хранения жидкостей.
Мерники представляют собой горизонтальные сварные сосуды в виде усеченного конуса с горизонтальной осью, установленные стационарно.
Мерник состоит из резервуара, горловины с герметичной крышкой, наливной трубы и переливной трубы. Мерник имеет устройство для сообщения его внутренней полости с атмосферой и приспособление, предохраняющее выброс жидкости из мерника. Коническая форма мерника обеспечивает полный слив жидкости. Горловина размещена в наивысшей части мерника и снабжена двумя смотровыми стеклами, установленными в диаметральнопротивоположных точках. На переднем днище мерника установлены три пробно-спусковых крана для отбора проб, указатель уровня со стеклянной трубкой для наблюдения за ходом наполнения и опорожнения мерника и прямоугольное смотровое окно для контроля температуры по термометру.
Число модификаций - 2. Модификации отличаются друг от друга номинальной вместимостью.
Лист № 2
Всего листов 3 Для зашиты от несанкционированного доступа на шкальных пластинах и крышке горлови -ны устанавливаются пломбы с оттиском клейм.
В комплект поставки входят: мерник в сборе - 1 шт., паспорт - 1 экз.
Наименование параметра |
Значение параметра для модификации | |
787-М |
ТКС-М | |
1 |
2 |
3 |
Способ установки |
стационарный | |
Форма мерника |
горизонтальный сосуд в виде усеченного конуса с горизонтальной осью | |
Номинальная вместимость |
2,5 м3 (2500 л) |
10 м3 (10000 л) |
Класс мерника | ||
Пределы допускаемой относительной погрешности при температуре плюс 20 °С |
± 0,2 % от номинальной вместимости | |
Габаритные размеры, не более:
|
3580 мм 1127 мм 2160 мм |
3740 мм 2125 мм 3145 мм |
Масса, не более |
640 кг |
2000 кг |
Средний срок службы мерника, не менее |
15 лет | |
Условия эксплуатации:
|
от плюс 10 °С до плюс 30 °С 80 % |
