Номер по Госреестру СИ: 85252-22
85252-22 Мерники технические 1-го класса горизонтальные
(787-М)
Назначение средства измерений:
Мерники технические 1-го класса горизонтальные 787-М (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 1
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Порядок работы» паспорта 2437 ПС, 2446 ПС.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мерникам техническим 1-го класса горизонтальным 787-МПриказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологиии испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Телефон (факс): (843) 291-08-33
Е-mail: isp13@tatcsm.ru
Принцип работы мерников основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.
Конструктивно, мерники выполнены в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерников с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерников имеется патрубок с краном для слива.
Мерники устанавливаются на опорах и с помощью домкратов, по ампуле уровня устанавливаются в горизонтальное положение. К мерникам данного типа относятся мерники 787-М зав.№№ 2437, 2446.
По переднему конусу мерников на равных расстояниях расположены три крана для отбора проб и термометр.
Заводской номер наносится на маркировочную табличку, прикрепленную к корпусу мерника методом гравировки, что обеспечивает возможность прочтения и сохранность указанной информации в процессе эксплуатации мерников.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку и фланцы мерников.
Общий вид мерников представлен на рисунках 1
Рисунок 1 - Общий вид мерников 787-М, зав.№№ 2437, 2446
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2

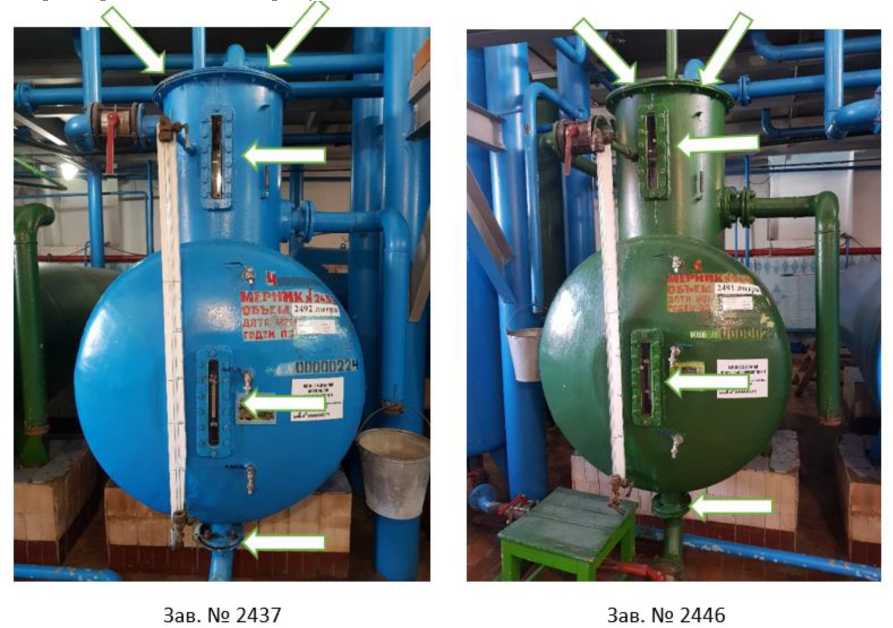

Рисунок 2 - Схема пломбировки мерника 787-М, зав.№ 2437, 2446 от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики мерников 787-М, зав.№№ 2437, 2446
Наименование характеристики |
Значение | |
№ 2437 |
№ 2446 | |
Номинальная вместимость, дм3 |
2492,0 |
2491,0 |
Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % |
±0,2 |
Таблица 2 - Технические характеристики мерников 787-М, зав.№№ 2437, 2446
Наименование характеристики |
Значение | |
№ 2437 |
№ 2446 | |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
3092х1127х2310 |
3092х1127х2310 |
Условия эксплуатации: | ||
- температура окружающего воздуха, °С |
от +10 до +30 | |
- относительная влажность, % |
от 30 до 80 | |
- атмосферное давление, кПа |
от 84 до 106 |
