Номер по Госреестру СИ: 56777-14
56777-14 Модули измерительные
(KAD/ADC/135/E12)
Назначение средства измерений:
Модули измерительные KAD/ADC/135/E12 (далее - модули) предназначены для измерений дифференциальным методом напряжения постоянного и переменного тока и воспроизведения силы постоянного тока и напряжения постоянного тока.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
Встроенное ПО модуля |
ADC/135/XX |
TIC/Y/023* TIC/Y/025** |
- |
- |
* номер версии (идентификационный номер) ПО платы № 1 ** номер версии (идентификационный номер) ПО платы № 2 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМодули измерительные KAD/ADC/135/E12. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/ADC/135/E12Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 651-13-70 МП «Инструкция. Модули измерительные KAD/ADC/135/E12. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в январе 2014 г.
Основные средства поверки:
-
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;
-
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения переменного тока от 0 до 3,2 В, диапазон частот от 10 до 10403 Гц пределы допускаемой абсолютной погрешности воспроизведения ± (0,0004^UBbX + 256 мкВ), где ивых - воспроизводимое значение напряжения переменного тока, В; диапазон воспроизведения напряжения постоянного тока от 0 до 3,20 В, пределы допускаемой абсолютной погрешности воспроизведения ± (0,00006^ UBbX + 41,6 мкВ), где UBbX -воспроизводимое значение напряжения постоянного тока, В;
-
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), верхний предел
поддиапазона переменного напряжения 10 В, поддиапазон частот от 3 Гц до 20 кГц; пределы допускаемой основной относительной погрешности измерений напряжения переменного тока ± (0,06 % • Ui + 0,03 % • Ur), где Ui - измеренное значение напряжения переменного тока, Ur - поддиапазон измерений напряжения переменного тока; диапазон измерений напряжения постоянного тока от 0,1 до 100 В; пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ± (0,0038 % • ии + 0,0006 % • ипп), где Uu - измеренное значение напряжения постоянного тока, ипп -значение поддиапазона измерений напряжения постоянного тока; диапазон измерений силы постоянного тока от минус 100 до 100 мА; пределы относительной погрешности измерений силы постоянного 0,005 % • 1пп), где 1и - измеренное значение силы
допускаемой основной тока ± (0,005 % • 1и + постоянного тока,
1пп - значение поддиапазона измерений силы постоянного тока;
-
- магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон восп-р6 оизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/540"6.
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская обл., Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Тел./факс (495) 526-63-00. E-mail: office@vniiftri.ru
Конструктивно модуль представляет собой конструкцию из двух печатных плат, с установленными на них радиоэлектронными компонентами. Первая плата состоит из цифрового выходного буфера, источников питания, аналогового выходного буфера и содержит программируемую логическую интегральную схему (далее - ПЛИС), предназначенную для управления цифровым выходным буфером. Вторая плата состоит из аналогового внешнего интерфейса, интерфейса с разъемом для подключения внешних датчиков, источников питания и содержит ПЛИС, предназначенную для выбора коэффициента усиления, настройки возбуждения, подключения внешних измерительных схем.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому KAM/CHS.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Модуль имеет 12 каналов для измерений напряжения постоянного и переменного тока (далее - измерительные каналы), 12 каналов воспроизведения силы постоянного тока (тока возбуждения) или напряжения постоянного тока и 12 каналов воспроизведения силы постоянного тока (тока балансировки).
Принцип действия измерительного канала основан на усилении сигнала при помощи операционного усилителя с программируемым коэффициентом усиления (коэффициент усиления выше 64 программируется для группы из шести каналов), фильтрации сигнала на выходе усилителя при помощи аналогового фильтра, преобразовании измеряемых значений напряжения в цифровой код при помощи 16-разрядного АЦП с максимальной частотой преобразования 25 кГц и фильтрации сигнала с выхода АЦП при помощи цифрового фильтра, состоящего из каскадно-включенных фильтров с конечной импульсной характеристикой («FIR») и бесконечной импульсной характеристикой («IIR»). В режиме работы «:IIR» фильтр с конечной импульсной характеристикой отключается. Частота среза фильтров устанавливается пользователем. Каждый канал воспроизведения напряжения постоянного тока / силы постоянного тока формирует симметричные напряжения постоянного тока / ток возбуждения при помощи ЦАП и встроенного программно-переключаемого источника напряжения постоянного тока / силы постоянного тока. Каналы воспроизведения напряжения постоянного тока / силы постоянного тока используются для питания внешних измерительных схем и при установке значений выходных параметров объединены в группы по 3 канала. Каждый канал воспроизведения силы постоянного тока с помощью ЦАП формирует ток балансировки для измерительных каналов и внутренне соединен с соответствующим инвертирующим входом измерительного канала. Канал воспроизведения силы постоянного тока (тока балансировки) внутренне соединен с соответствующим входом измерительного канала. Установка значения силы постоянного тока (тока балансировки) производится отдельно для каждого канала.
Модули применяются совместно с блоком базовым KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования летательных аппаратов в процессе их испытаний.
Модули выпускаются в безкорпусном варианте исполнения (рисунок 1).
место нанесения знака
утверждения типа
место пломбировки

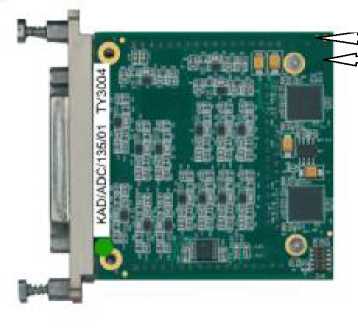

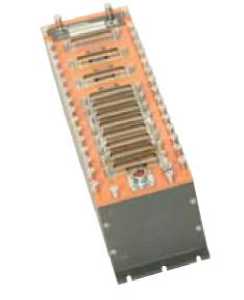

Рисунок 1 - Внешний вид модуля KAD/ADC/135/E12 и модуля KAD/ADC/135/E12 установленного в блок базовый KAM/CHS/13U
модулей приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики |
Число каналов измерений напряжения |
12 |
Диапазон частот входного сигнала, Гц |
от 0 до 4403 |
Верхний предел диапазона измерений напряжения, В |
2,5 |
Пределы допускаемой приведенной* погрешности измерений напряжения переменного тока в режиме фильтра «IIR» в диапазоне частот входного сигнала, %: - от 10 до 2403 Гц |
± 0,3 |
- от 2403 до 4403 Гц |
± 0,5 |
Диапазон измеряемых значений напряжения постоянного тока, В - при значении коэффициента усиления 1 |
от минус 2,5 до 2,5 |
- при значении коэффициента усиления 2 |
от минус 1,25 до 1,25 |
- при значении коэффициента усиления 4 |
от минус 0,625 до 0,625 |
- при значении коэффициента усиления 8 |
от минус 312,5 • 10-3 до 312,5 • 10-3 |
- при значении коэффициента усиления 16 |
от минус 156 • 10-3 до 156 • 10-3 |
- при значении коэффициента усиления 32 |
от минус 78 • 10-3 до 78 • 10-3 |
- при значении коэффициента усиления 64 |
от минус 39 • 10-3 до 39 • 10-3 |
- при значении коэффициента усиления 128 |
от минус 19,5 • 10-3 до 19,5 • 10-3 |
Пределы допускаемой приведенной* погрешности измерений напряжения постоянного тока, % - при значениях коэффициентов усиления 1, 2, 4, 8 |
± 0,06 |
- при значениях коэффициентов усиления 16, 32 |
± 0,08 |
- при значении коэффициента усиления 64 |
± 0,1 |
- при значении коэффициента усиления 128 |
± 0,18 |
Наименование характеристики |
Значение характеристики |
Число каналов воспроизведения напряжения постоянного тока / силы постоянного тока (тока возбуждения) |
12 |
Диапазон воспроизводимых значений напряжения постоянного тока, В |
от 1 до 10,2 |
Пределы допускаемой приведенной* погрешности воспроизведения напряжения постоянного тока при значении сопротивления нагрузки 350 Ом, % |
± 0,2 |
Диапазон воспроизводимых значений силы постоянного тока (тока возбуждения), мА |
от 0 до 30 |
Пределы допускаемой приведенной* погрешности воспроизведения силы постоянного тока (тока возбуждения) при значениях сопротивления нагрузки 175 и 350 Ом, % |
± 0,3 |
Число каналов воспроизведения силы постоянного тока (тока балансировки) |
12 |
Диапазон воспроизводимых значений силы постоянного тока (тока балансировки), мкА |
от минус 100 до 100 |
Пределы допускаемой приведенной* погрешности воспроизведения силы постоянного тока (тока балансировки) при значении сопротивления нагрузки 175 Ом, % |
± 0,3 |
Входное сопротивление при отсутствии питания, Ом, не менее: между дифференциальными входами каждого измерительного канала |
10406 |
между входом «+»каждого измерительного канала и клеммой заземления |
11,5403 |
между входом «-» каждого измерительного канала и клеммой заземления |
10406 |
Входное сопротивление при наличии питания, Ом, не менее: между дифференциальными входами каждого измерительного канала |
1406 |
между входами «+» («-») каждого измерительного канала и клеммой заземления |
10406 |
Входной импеданс** при отсутствии питания, Ом, не менее: между дифференциальными входами каждого измерительного канала |
1406 |
между входом «+»каждого измерительного канала и клеммой заземления |
11,5403 |
между входом «-» каждого измерительного канала и клеммой заземления |
1406 |
Наименование характеристики |
Значение характеристики |
Входной импеданс** при наличии питания, Ом, не менее: между дифференциальными входами каждого измерительного канала между входами «+» («-») каждого измерительного канала и клеммой заземления |
1406 500403 |
Потребляемая мощность, Вт, не более |
4,62 |
Масса, г, не более |
95 |
Габаритные размеры (длина х высота х глубина), мм, не более |
82х80х13,8 |
* погрешности нормированы как приведенные к диапазону измерений, воспроизведения ** при значении частоты входного сигнала 1 кГц и среднеквадратическом значении амплитуды входного сигнала 1 В |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
Влияющая величина |
Значение влияющей величины |
Температура окружающего воздуха, °C:
|
от минус 40 до 85 от минус 55 до 105 |
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
Гармоническая вибрация:
|
от 10 до 2000 98 (10) |
Широкополосная вибрация:
|
60 от 0,04 до 0,2 от 15 до 2000 |
Широкополосная вибрация:
|
10 от 0,04 до 0,83 от 15 до 2000 |
Механические удары многократного действия:
|
12 980 (100) |
Механические удары многократного действия:
|
12 2450(250) |
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
Давление, кПа |
от 3,6 до 115 |
Влияющая величина |
Значение влияющей величины |
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
