Номер по Госреестру СИ: 55408-13
55408-13 Модули измерительные
(KAD/RDC/101/B)
Назначение средства измерений:
Модули измерительные KAD/RDC/101/B (далее - модули) предназначены для измерений сигналов синус - косинусных вращающихся трансформаторов, соответствующих значениям углов и воспроизведения напряжения переменного тока.
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки KSM-500, устанавливаемой на внешнюю ПЭВМ и встроенного ПО модуля.
ПО KSM-500 предназначено для управления работой модуля, и системы в целом, и отображения измерительной информации.
ПО KSM-500 идентифицируется на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения kWorkbench.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания и запуске приложения kDiscover. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО KSM-500 и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа управления и настройки |
KSM-500 |
KSM-500.1.14 и выше |
68719c9bef8a17d 3f95021373da375 d507f2edf9 |
SHA1 |
Встроенное ПО модуля |
RDC/101 |
TIC/V/035 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Модули измерительные KAD/RDC/101/B. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным KAD/RDC/101/B
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 651-13-51 МП «Инструкция. Модули измерительные KAD/RDC/101/B. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в сентябре 2013 г.
Основные средства поверки:
-
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения постоянного тока от 0 до 320 В, пределы относительной погрешности воспроизведения напряжения постоянного тока ± 0,08 %;
-
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), верхний предел поддиапазона измерений напряжения переменного тока от 100 В; диапазон частот от 400 Гц до 20 кГц; пределы допускаемой основной относительной погрешности измерений напряжения переменного тока ± (0,06 % • ии + 0,03 % • Unn), где ии - измеренное значение напряжения переменного тока, ипп - значение поддиапазона измерений напряжения переменного тока;
-
- магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/540’6;
-
- нановольтметр/микроомметр 34420А (рег. № 47886-11), диапазон измерений напряжения постоянного тока от Г10’3 до 100 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,0035 • ии + 0,0005 • ид), где Uu - измеренное значение напряжения постоянного тока, ид - верхнее граничное значение диапазона измерений; диапазон измерений электрического сопротивления от 1 до 14 06 Ом, пределы допускаемой абсолютной погрешности измерений электрического сопротивления ± (0,0070 • Ru + 0,0004 • Rд), где Ru - измеренное значение электрического сопротивления, Rд - верхнее граничное значение диапазона измерений.
Изготовитель
Фирма «ACRA CONTROL LTD», Ирландия.Landscape House, Landscape Road, Dublin 14, Ireland
Заявитель
Общество с ограниченной ответственностью «Елена Мур Трейдинг»
Юридический адрес: 125190, г.Москва, Ленинградский проспект, д. 80, корп. Г, офис 801
Тел./Факс: (495) 229-02-45
E-mail: emt@emtltd.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vnnftri.ru
Конструктивно модуль представляет собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлено два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому.
На верхней панели модуля нанесено наименование модуля, на нижней панели модуля нанесено наименование и заводской номер модуля в виде наклейки.
Модуль имеет 3 измерительных канала. Каждый канал состоит из источника
напряжения переменного тока, входа опорного переменного напряжения и входов сигналов синус-косинусного вращающегося трансформатора.
Принцип действия измерительного канала основан на преобразовании переменных напряжений (опорного и выходных напряжений синус-косинусного вращающегося трансформатора) при помощи 16-разрядного АЦП, вычислении арктангенса амплитуд напряжений с обмоток статора синус-косинусного вращающегося трансформатора, соответствующего значениям углов, и преобразовании значения угла в цифровой код.
Модуль применяется совместно с блоком базовым KAM/CHS и управляющим модулем KAD/BCU.
Управление режимами работы, а также отображение информации осуществляется с помощью программного обеспечения «KSM-500», устанавливаемого на внешнюю ПЭВМ.
Модули применяются в составе систем сбора и обработки данных КАМ-500 для измерений параметров силового, вспомогательного и специального оборудования
летательных аппаратов в процессе их испытаний.
Модули выпускаются в безкорпусном варианте исполнения.

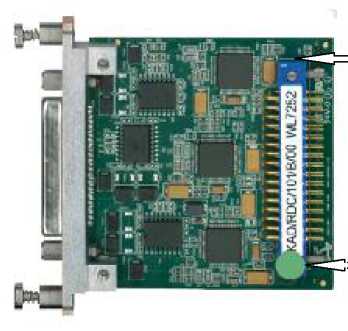

Внешний вид модуля KAD/RDC/101/B с указанием мест нанесения знака
утверждения типа и пломбировки приведены на рисунке 1.
? ~ 1
место пломбировки
Рисунок 1 - Внешний вид модуля KAD/RDC/101/B и модуля KAD/RDC/101/B, установленного в блок базовый KAM/CHS
место нанесения знака
утверждения типа
Комплект поставки модулей включает:
-
- модуль KAD/RDC/101/B - 1 шт.;
-
- ответная часть внешнего разъёма CON/KAD/002/CP - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- ПО пользователя KSM-500 (по заказу) - 1 шт.;
-
- методика поверки - 1 шт.
модулей приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Число измерительных каналов |
3 |
Диапазон измерений напряжений, пересчитанный в единицах измерений угла |
от минус 180° до 180° |
Пределы допускаемой погрешности измерений напряжений, пересчитанной в единицах измерений угла:
|
± 12' ± 6' |
Диапазон воспроизводимых источником напряжения переменного тока значений напряжения переменного тока, В |
от 5 до 11,8 |
Диапазон рабочих частот источника напряжения переменного тока, Гц |
от 400 до 5 • 103 |
Наименование характеристики |
Значение характеристики |
Пределы допускаемой приведенной* погрешности воспроизведения значений напряжения переменного тока, % |
± 2 |
Входное сопротивление, кОм, не менее: | |
- между входами сигналов с синусно-косинусного вращающего- | |
ся трансформатора |
140 |
- между любым входом сигналов с синусно-косинусного | |
вращающегося трансформатора и клеммой заземления |
70 |
- между входами «+» и («-») опорного напряжения |
180 |
- между любым входом опорного напряжения и клеммой | |
заземления |
90 |
Потребляемая мощность, Вт, не более |
2,36 |
Масса модуля, г, не более |
70 |
Габаритные размеры модуля (длина х высота х глубина), мм, не более |
70 х 66,5 х 15,5 |
* Погрешности нормированы как приведенные к диапазону от 5 до 11,8 В |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
Влияющая величина |
Значение влияющей величины |
Температура окружающего воздуха, °C: - рабочие условия |
от минус 40 до 85 |
- предельные условия хранения |
от минус 55 до 105 |
Относительная влажность воздуха при значениях температуры до 60 °C, % |
от 0 до 95 |
Гармоническая вибрация: - диапазон частот, Гц |
от 10 до 2000 |
- амплитуда ускорения, м/с2 (g), не более |
98 (10) |
Широкополосная вибрация: - время воздействия в направлении каждой из координатных осей, минут, не более |
60 |
- спектральная плотность виброускорения, д2/Гц |
от 0,04 до 0,2 |
- диапазон частот, Гц |
от 15 до 2000 |
Широкополосная вибрация: - время воздействия в направлении каждой из координатных осей, минут, не более |
10 |
- спектральная плотность виброускорения, д2/Гц |
от 0,04 до 0,83 |
- диапазон частот, Гц |
от 15 до 2000 |
Механические удары многократного действия: - число ударов за 11 мс (по пилообразному закону) в направлении 3-х координатных осей, не более |
12 |
- максимальное ускорение, м/с2 (g) |
980 (100) |
Механические удары многократного действия: - число ударов за 6 мс (по пилообразному закону) в направлении 3-х координатных осей, не более |
12 |
- максимальное ускорение, м/с2 (g) |
2450 (250) |
Ускорение в течение 1 минуты в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
161,7 (16,5) |
Давление, кПа |
от 3,6 до 115 |
Влияющая величина |
Значение влияющей величины |
Атмосферные выпадающие осадки (дождь): - верхнее значение интенсивности осадков, мм/мин |
4,6 |
