Номер по Госреестру СИ: 56724-14
56724-14 Трансформаторы тока встроенные
(ТВ-35-Х, ТВ-110-Х, ТВ-220-Х, ТВ-330-Х, ТВ-500-Х)
Назначение средства измерений:
Трансформаторы тока встроенные ТВ-35-X, ТВ-110-X, ТВ-220-X, ТВ-330-X, ТВ-500-X (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения в установках переменного тока в электрических сетях с номинальным напряжением 35; 110; 220; 330 и 500 кВ с частотой 50 или 60 Гц.
Трансформаторы могут устанавливаться на вводе любого класса напряжения при условии, что они обеспечивают заданные параметры, и что посадочные размеры ввода позволяют их установку.
Трансформаторы используются в качестве комплектующих изделий для силовых трансформаторов.
Внешний вид.
Трансформаторы тока встроенные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 04.03.2019
Номер записи - 147081
ID в реестре СИ - 369481
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Трансформатор тока встроенный (на месте эксплуатации), ТВ35-ǁ-20-У2, ТВ-35-Х, ТВ-110-Х, ТВ-220-Х, ТВ-330-Х, ТВ-500-Х, ТВ-35-XV 02, ТВ-35-ll-ХЛ2, ТВ-35, ТВ-110-XIII-1000/1-У2, ТВ-110-XIII, ТВ-110-V О4, ТВ-110, нет данных,
Производитель
Изготовитель - ООО "Тольяттинский трансформатор"
Страна - РОССИЯ
Населенный пункт - 445035, Самарская обл., г. Тольятти, ул. Индустриальная, д. 1
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 56
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 12
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 2797 дн.
Приказы РСТ, где упоминается данный тип СИ
№2259 от 2023.10.26 ПРИКАЗ_Об утверждении типов средств измерений (19)
№931 от 2020.05.18 О внесении изменений в описания типа и о переоформлении свидетельтсв об утверждении типа стандартных образцов
№1711 от 2019.07.24 О продлении срока действия свидетельств об утверждении типа
№2098 от 2019.09.06 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
№800 от 2022.03.30 ПРИКАЗ_Об утверждении типов стандартных образцов (17)
№3429 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Пластмассы, полимерные материалы, методы их испытаний" (ТК 230)
Наличие аналогов СИ: Трансформаторы тока встроенные (ТВ-35-Х, ТВ-110-Х, ТВ-220-Х, ТВ-330-Х, ТВ-500-Х)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Тольяттинский трансформатор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29237-05 01.06.2010 |
Трансформаторы тока, ТВТ ООО "Тольяттинский трансформатор" (РОССИЯ 445035, Самарская обл., г. Тольятти, ул. Индустриальная, д. 1) |
4 года | |
|
3635-06 01.07.2011 |
Трансформаторы тока, ТВТ ООО "Тольяттинский трансформатор" (РОССИЯ 445035, Самарская обл., г. Тольятти, ул. Индустриальная, д. 1) |
4 года | |
|
37096-08 01.03.2013 |
Трансформаторы тока встроенные, ТВ ООО "Тольяттинский трансформатор" (РОССИЯ 445035, Самарская обл., г. Тольятти, ул. Индустриальная, д. 1) |
ОТ |
4 года |
|
37096-13 11.04.2018 |
Трансформаторы тока встроенные, ТВ ООО "Тольяттинский трансформатор" (РОССИЯ 445035, Самарская обл., г. Тольятти, ул. Индустриальная, д. 1) |
ОТ |
4 года |
|
47065-11 27.06.2016 |
Трансформаторы тока, ТВТ ООО "Тольяттинский трансформатор" (РОССИЯ 445035, Самарская обл., г. Тольятти, ул. Индустриальная, д. 1) |
ОТ |
4 года |
|
56723-14 04.03.2019 |
Трансформаторы тока встроенные, ТВТ-10-Х, ТВТ-35-Х, ТВТ-110-Х, ТВТ-220-Х, ТВТ-330-Х, ТВТ-500-Х ООО "Тольяттинский трансформатор" (РОССИЯ 445035, Самарская обл., г. Тольятти, ул. Индустриальная, д. 1) |
ОТ |
8 лет |
|
56724-14 04.03.2019 |
Трансформаторы тока встроенные, ТВ-35-Х, ТВ-110-Х, ТВ-220-Х, ТВ-330-Х, ТВ-500-Х ООО "Тольяттинский трансформатор" (РОССИЯ 445035, Самарская обл., г. Тольятти, ул. Индустриальная, д. 1) |
ОТ |
8 лет |
|
75276-19 18.06.2024 |
Трансформаторы тока встроенные, ТВТ и ТВ ООО "Тольяттинский трансформатор" (РОССИЯ 445035, Самарская обл., г. Тольятти, ул. Индустриальная, д. 1) |
ОТ МП |
16 лет |
|
82928-21 |
Трансформаторы тока встроенные, ТВ-110-III-1000/1 О4 ООО "Тольяттинский трансформатор" (РОССИЯ 445035, Самарская обл., г. Тольятти, ул. Индустриальная, д. 1) |
ОТ МП |
4 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Трансформаторы тока встроенные (ТВ-35-Х, ТВ-110-Х, ТВ-220-Х, ТВ-330-Х, ТВ-500-Х)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВСЦМ В-СИБ ж.д. ОАО "РЖД" (RA.RU.312741) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ДЦМ КБШ (RA.RU.312831) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ «Костромской ЦСМ» (RA.RU.311489) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Восточно-Сибирская железная дорога - филиал ОАО "РЖД" (RA.RU.310555) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "РЖД" (RA.RU.310555) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИРМЕТ" (RA.RU.312880) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО ИИГ "КАРНЕОЛ" (RA.RU.312601) | 6 | 0 | 6 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока встроенные (ТВ-35-Х, ТВ-110-Х, ТВ-220-Х, ТВ-330-Х, ТВ-500-Х)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Курский ЦСМ Курская область |
4865 | 5130 |
|
ФБУ Курский ЦСМ Курская область |
8342 | 5130 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
70 | 5130 |
|
ФБУ Ярославский ЦСМ Ярославская область |
7241 | 5130 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом фотолитографии на табличку технических данных трансформатора и типографским способом - на титульный лист руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в СТО 15352615-031-2013 «Трансформаторы тока встроенные серии ТВТ и ТВ. Технические условия».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока встроенным ТВ-35-X, ТВ-110-X, ТВ-220-X, ТВ-330-X, ТВ-500-X-
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
-
2. ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
-
3. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
-
4. СТО 15352615-031-2013 «Трансформаторы тока встроенные серии ТВТ и ТВ. Технические условия».
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5, госреестр № 27007-04;
-
- трансформатор тока И-523, госреестр № 1868-63;
-
- прибор сравнения КТ-01, госреестр № 18287-99;
-
- магазин нагрузок МР3027, госреестр № 34915-07.
Изготовитель
ООО «Тольяттинский Трансформатор», г. Тольятти
Адрес: 445601, г. Тольятти, Самарская область, РФ, ул. Индустриальная, д.1
Тел. (8482) 26-22-40, 75-99-10
Факс (8482) 22-19-74, 75-99-11
e-mail: tt@transformator.com.ru
Сайт: www.transformator.com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы по принципу конструкции - встроенные, с одной вторичной обмоткой для измерения, с несколькими коэффициентами трансформации, получаемыми путём изменения числа витков вторичной обмотки.
Трансформаторы тока встроенные серии ТВ являются масштабными преобразователями и представляют собой кольцевой сердечник с намотанной на него вторичной обмоткой. Первичной обмоткой является проходящий через ввод токоведущий стержень. Высоковольтная изоляция обеспечивается фарфоровым или композитным (полимерным) изолятором-покрышкой ввода, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана.
Выводы вторичной обмотки подключены к клеммным колодкам. Для определения рабочего положения трансформатора тока на табличке нанесены буквы Л1 и Л2, указывающие направление первичного тока.
Табличка технических данных размещена на баке силового трансформатора. Содержание таблички соответствует ГОСТ 7746-2001.
Трансформаторы тока выпускаются следующих типоисполнений: ТВ-35-Х1, ТВ-35-ХШ, ТВ-35-ХУ, ТВ-110-Х1, ТВ-110-ХШ, ТВ-110-ХУ, ТВ-220-Х1, ТВ-220-ХУ, ТВ-330-Х1, ТВ-500-Х.
Структура условного обозначения вариантов исполнения трансформатора:
Т В - Х - Х Х - Х/Х - О4
Климатическое исполнение и категория
_размещения по ГОСТ 15150
---------Номинальный вторичный ток, А
-----------Номинальный первичный ток, А
_________________Конструктивный вариант исполнения
(I, III или V)
---------------------------Номинальное напряжение, кВ
--------------------------------Встроенный
------------------------------------Трансформатор тока

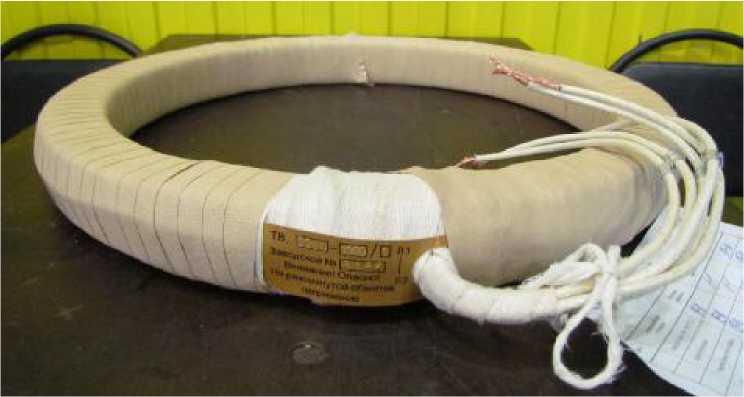

Общий вид трансформатора тока ТВ-220-X представлен на рисунке 1.
Рисунок 1.
Таблица 1 -
|
Наименование параметра |
Значение |
|
Номинальное напряжение трансформатора UHOM, кВ. |
35; 110; 220; 330; 500 |
|
Наибольшее рабочее напряжение, кВ |
40,5; 126; 252; 363; 525 |
|
Номинальный первичный ток трансформаторов с возможностью изменения числа витков вторичной обмотки, Iihom, А: |
75-100-150-200; 100-150-200-300; 200-300-400-600; 400-600-750-1000; 500-750-1000-1500; 500-1000-1500-2000; 750-1000-1500-2000; 1000-1500-2000; 1000-1500-2000-3000 |
|
Номинальный вторичный ток трансформатора ^ном? А |
1 или 5 |
|
Номинальная частота напряжения сети fHOM, Гц |
50; 60 |
|
Количество вторичных обмоток для измерений: |
1 |
|
Классы точности вторичной обмотки для измерений: |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальные вторичные нагрузка S2hom с коэффициентом мощности cosf2 = 0,8, В^А |
10; 15; 20; 25; 30; 40; 50; 60; 75; 100 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток, предназначенных для измерения, КБном |
от 3 до 14 |
|
Средний срок службы, не менее, лет |
25 |
|
Средняя наработка на отказ, не менее, ч |
2,6 х 105 |
|
Наименование параметра |
Значение | ||
|
Типоисполнение трансформатора тока: |
Габаритные размеры, не более, мм |
Масса, не более, кг | |
|
внешний диаметр D |
высота Н | ||
|
ТВ-35-Х1 |
375 |
125 |
29 |
|
ТВ-35-ХШ |
252 |
110 |
15 |
|
ТВ-35-ХV |
285 |
90 |
13 |
|
ТВ-110-Х1 |
624 |
130 |
32 |
|
ТВ-110-ХШ |
415 |
125 |
57 |
|
ТВ-110-ХУ |
440 |
145 |
37 |
|
ТВ-220-Х1 |
655 |
130 |
39 |
|
ТВ-220-ХV |
570 |
105 |
26 |
|
ТВ-330-Х1 |
635 |
75 |
19 |
|
ТВ-500-Х |
640 |
70 |
17 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69. |
О4 | ||
|
Верхнее рабочее значение температуры масла, °С |
плюс 95 | ||
|
Нижнее рабочее значение температуры масла, °С |
минус 60 | ||
