Номер по Госреестру СИ: 55958-13
55958-13 Анализаторы портативные
(CoCo-80)
Назначение средства измерений:
Анализаторы портативные CoCo-80 (далее анализаторы) предназначены для измерения характеристик вибрационных процессов (виброускорения, виброскорости, виброперемещения), измерения ударных импульсов, спектрального анализа вибрации и вибрационной диагностики, измерения числа оборотов валов, температуры, а также сбора, хранения и передачи данных на ПК.
Внешний вид.
Анализаторы портативные
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение (ПО) (микропрограмма) реализовано аппаратно и не является метрологически значимым. Метрологические характеристики нормированы, влияние ПО на них не оказывает.
Лист № 2 Всего листов 4 Встроенное ПО управляет настройками интерфейса анализатора и предназначено исключительно для удобства работы с анализатором.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Engineering Data Management System |
EDM 4.1 |
4.1.0.3 |
- |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус анализатора методом наклейки и на Руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Руководство по эксплуатации, раздел «Оборудование».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам портативным CoCo-80
Техническая документация фирмы «Crystal Instruments Corporation», США.
Поверка
Поверкаосуществляется по документу МП 55958-13 «Анализаторы портативные CoCo-80 фирмы «Crystal Instruments Corporation», США. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 07.11. 2013 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); цифровой мультиметр Agilent 34411А (г/р №33921-07).
Изготовитель
Фирма «Crystal Instruments Corporation», США
Адрес: 2370 Owen Street, Santa Clara, USA.
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)
Адрес: 141401, г. Химки, Московская обл., Ленинский проспект, 1, корп. 2
Лист № 4 Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия анализаторов основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей.
Анализаторы поддерживают два режима работы: анализ динамических сигналов (DSA), служащий для вибрационного анализа механических конструкций и деталей машин и режим сбора вибрационных данных (VDC), предназначенный для регулярного сбора данных о вибрационном состоянии оборудования и прогнозирования их ресурса. Режим анализа динамических сигналов позволяет производить кроме измерений характеристик и параметров вибрации также быстрое преобразование Фурье (БПФ), регистрацию акустических данных, анализ спектра ударных импульсов, балансировку роторов (с опцией СоСо-Р09), модальный анализ, дистанционный контроль шума, измерение частоты вращения валов.
Анализаторы CoCo-80, в зависимости от модификации, имеют 2, 4 или 8 входных каналов и могут измерять и регистрировать как статические, так и динамические сигналы. Анализаторы снабжены стандартными интерфейсами для соединения с ПК.
Анализаторы CoCo-80 имеют опции с обозначением CoCo-ХХХ, отличающиеся числом каналов, режимами работы и дополнительными принадлежностями. Анализатор CoCo-80 с опцией СоСо-Р06 имеет расширенный диапазон входных напряжений.

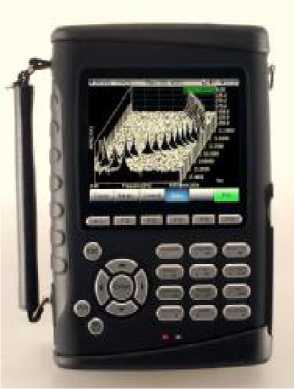

Внешний вид анализатора CoCo-80 приведен на рисунке 1.
Рисунок 1 - Анализатор CoCo-80
Таблица 1
Наименование характеристики |
Значение |
Диапазоны входных напряжений (пост., перем.), В: - CoCo-80 - CoCo-80c опцией CoCo-P06 |
±10 ±20 |
Диапазоны измерений виброускорения (при Кпр= 1 В/(м^с-2)), м/с2:
|
от 0 до 10 от 0 до 20 |
Диапазоны измерений виброскорости (при Кпр= 1 В/(мм^с-1)), мм/с:
|
от 0 до 10 от 0 до 20 |
Диапазоны измерений виброперемещения(при Кпр= 1 В/мм), мм:
|
от 0 до 10 от 0 до 20 |
Диапазон измерений частот вращения валов, об/мин |
от 3 до 300000 |
Диапазон рабочих частот, Гц |
от 0,4 до 20000 |
Пределы относительной погрешности измерения виброускорения, виброскорости и виброускорения в диапазоне рабочих частот и диапазоне рабочих температур, % от 0,4 до 1000 Гц от 0,4 до 20000 Гц |
±1 ±5 |
Условия эксплуатации: диапазон рабочих температур, °С |
от -10 до 55 |
Параметры питания | |
Источник питания |
Встроенный литий-ионный аккумулятор |
Время непрерывной работы, ч |
10 |
Мощность зарядного устройства, вт |
14 |
Напряжение питания зарядного устройства, В |
От 110 до 240 |
Частота питающего напряжения зарядного устройства, Гц |
От 50 до 60 |
Габаритные размеры (длина ^ширина х высота), мм |
231 х 170 х 69 |
Масса, кг |
1,71 |
