Номер по Госреестру СИ: 57849-20
57849-20 Анализаторы спектра
(FSH13, FSH20)
Назначение средства измерений:
Анализаторы спектра FSH13, FSH20 предназначены для визуального наблюдения и измерений частоты и уровня, составляющих спектра периодически повторяющихся сигналов и стационарных шумов в полевых условиях измерений, а также S-параметров коаксиальных многополюсников.
Внешний вид.
Анализаторы спектра
Рисунок № 1
Внешний вид.
Анализаторы спектра
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) «FSH Firmware» предназначено только для работы с анализаторами спектра FSH13, FSH20 и не может быть использовано отдельно от их измерительно-вычислительной платформы.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО анализаторов спектра FSH13, FSH20 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FSH Firmware |
Номер версии (идентификационный номер) ПО |
не ниже 2.40 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализаторов спектра FSH13, FSH20 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра FSH13, FSH20
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
Поверка
Поверкаосуществляется по документу МП РТ 2107-2014 «Анализаторы спектра FSH13, FSH20. Методика поверки», утвержденному ФБУ «Ростест-Москва» “22” мая 2014 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
-
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер в Федеральном информационном фонде 39089-08);
-
- ваттметр проходящей мощности СВЧ NRP-Z28, NRP-Z98 (регистрационный номер в Федеральном информационном фонде 43643-10);
-
- ваттметр поглощаемой мощности СВЧ NRP-Z31 (регистрационный номер в Федеральном информационном фонде 43642-10);
-
- комплект мер комплексных коэффициентов передачи и отражения 05СК200-150 (регистрационный номер в Федеральном информационном фонде 53218-13);
-
- векторный анализатор электрических цепей ZVА24 (регистрационный номер в Федеральном информационном фонде 37174-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Rohde & Schwarz Technologies Malaysia Sdn Bhd», Малайзия
Адрес: PLO 227 Jalan Kencana Mas 2, Kawasan Perindustrian Tebrau III, 81100 Johor Bahru, Malaysia
Телефон: +65 65 13 04 88
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Заявитель
Общество с ограниченной ответственностью «РОДЕ и ШВАРЦ РУС» (ООО «РОДЕ и ШВАРЦ РУС»)ИНН 7710557825
Адрес: 115093, г. Москва, Нахимовский пр-кт, д. 58, комн. 16, этаж 6
Телефон: +7 (495) 981-35-60
Факс: +7 (495) 981-35-65
Web-сайт: https://www.rohde-schwarz.com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Принцип действия анализаторов спектра FSH13, FSH20 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. При измерении S-параметров принцип действия анализатора основан на подаче на тестируемое устройство высокочастотного сигнала, формируемого в приборе синтезатором высокой частоты, и измерении отклика от устройства с помощью приемника, работающего на гетеродинном принципе, и моста для разделения падающей и отраженной мощности. Источником опорной частоты для синтезатора высокой частоты и приемника служит кварцевый генератор частотой 10 МГц. Результаты измерений выводятся на экран анализатора в виде спектрограмм и числовых значений.
В режиме измерения S-параметров в приборе предусмотрена коррекция систематических погрешностей при калибровке.
Конструктивно анализаторы спектра FSH13, FSH20 выполнены в виде портативного моноблока. На передней панели прибора расположены индикатор и клавиатура управления. На торцах анализатора расположены измерительные разъемы N-типа, интерфейсы USB, LAN и для SD-карты, разъем питания, батарейный отсек, гнезда BNC входа опорной частоты и выхода промежуточной частоты. Анализатор поставляется в ударозащищенном корпусе.
Анализаторы спектра FSH13, FSH20 позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом и ручном режимах. Полученные спектрограммы и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейсы USB, LAN. Опционально возможно дистанционное управление прибором.
Модели анализаторов спектра FSH13, FSH20 отличаются диапазоном частот.
Анализаторы спектра FSH13, FSH20 имеют следующие опции:
K14 - режим спектрограмм;
K15 - анализ интерференционных сигналов;
K16 - географическая привязка измерений к карте;
K40 - дистанционное управление;
K42 - режим анализатора цепей.

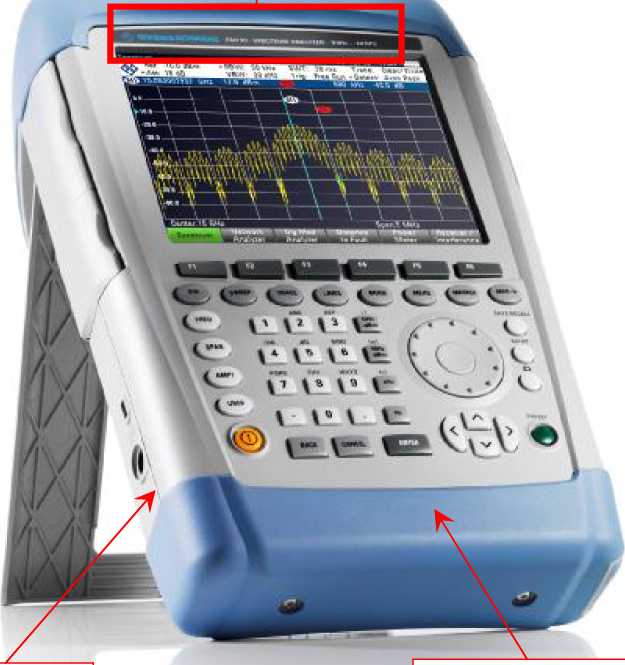

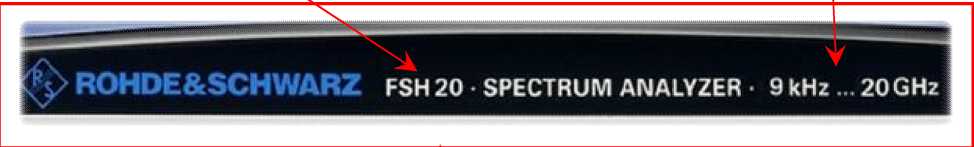

Общий вид анализаторов спектра FSH13, FSH20, обозначение модели, диапазона частот, места нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Модель анализатора спектра
Диапазон частот
Место нанесения знака утверждения типа
Место пломбировки
Рисунок 1 - Общий вид средства измерений
Таблица 4 -
Наименование |
Обозначение |
Количество |
Анализатор спектра |
FSH13, FSH20 |
1 шт. |
Батарея питания |
- |
1 шт. |
Кабель USB |
- |
1 шт. |
Кабель LAN |
- |
1 шт. |
Адаптер питания от сети переменного тока |
HA-Z201 |
1 шт. |
Опции к анализатору:
|
FSH-K14 FSH-K15 FSH-K16 FSH-K40 FSH-K42 |
по заказу |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП РТ 2107-2014 |
1 экз. |
Основные метрологические и технические характеристики анализаторов спектра FSH13, FSH20 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Диапазон рабочих частот, Гц: - для моделей FSH13 |
от 9403 до 13,6409 |
- для моделей FSH20 |
от 9403 до 20409 |
Пределы допускаемой относительной погрешности частоты опорного генератора 10 МГц |
±Г10-6 |
Режим анализатора спектра | |
Номинальные значения полос пропускания на уровне -3 дБ, кГц |
от 0,001 до 3000 |
(дискретно с шагом 1, 3) | |
Пределы допускаемой относительной погрешности номинальных значений полос пропускания, % - в полосе пропускания от 1 Гц до 300 кГц включ. |
±5 |
- в полосе пропускания св. 300 кГц до 3 МГц |
±10 |
Значения уровня фазовых шумов в полосе пропускания 1 Гц относительно уровня несущей на частоте 500 МГц при отстройке, дБ, не более: - 30 кГц |
-95 |
- 100 кГц |
-100 |
- 1 МГц |
-120 |
Значения среднего уровня собственных шумов, нормализованные к полосе пропускания 1 Гц при нагрузке на входе 50 Ом, при полосе пропускания 100 Гц, ослаблении 0 дБ, в диапазоне частот, дБ относительно 1 мВт, не более: предусилитель ВЫКЛ. | |
- от 9 кГц до 100 кГц включ. |
-96 |
- св. 100 кГц до 1 МГц включ. |
-115 |
- св. 1 до 10 МГц включ. |
-136 |
- св. 10 МГц до 2 ГГц включ. |
-141 |
- св. 2 до 3,6 ГГц включ. |
-138 |
- св. 3,6 до 5 ГГц включ. |
-142 |
- св. 5 до 6,5 ГГц включ. |
-140 |
- св. 6,5 до 13,6 ГГц включ. |
-136 |
- св. 13,6 до 18 ГГц включ. |
-134 |
- св. 18 до 20 ГГц |
-130 |
Продолжение таблицы 2
1 |
2 |
предусилитель ВКЛ. - от 100 кГц до 1 МГц включ |
-133 |
- св. 1 до 10 МГц включ |
-155 |
- св. 10 МГц до 1 ГГц включ |
-161 |
- св. 1 до 2 ГГц включ |
-159 |
- св. 2 до 5 ГГц включ |
-155 |
- св. 5 до 6,5 ГГц включ |
-151 |
- св. 6,5 до 8 ГГц включ |
-147 |
- св. 8 до 13,6 ГГц включ |
-158 |
- св. 13,6 до 18 ГГц включ |
-155 |
св. 18 до 20 ГГц |
-150 |
Значения относительного уровня помех, обусловленных интермодуляционными искажениями третьего порядка по входу смесителя при воздействии на вход двух синусоидальных сигналов равных амплитуд с уровнем -20 дБ относительно 1 мВт, ослаблении 0 дБ, в диапазоне частот, дБ относительно уровня несущей, не более: - от 9 кГц до 300 МГц включ. |
-54 |
- св. 300 МГц до 3,6 ГГц включ. |
-60 |
- св. 3,6 до 20 ГГц |
-46 |
Значения относительного уровня помех, обусловленных гармоническими искажениями второго порядка при уровне сигнала на входе смесителя -20 дБ относительно 1 мВт, в диапазоне частот, дБ относительно уровня несущей, не более - от 20 МГц до 1,5 ГГц включ. |
-60 |
- св. 1,5 до 3 ГГц включ. |
-50 |
- св. 3 до 4 ГГц включ. |
-40 |
- св. 4 до 10 ГГц |
-80 |
Пределы допускаемой погрешности измерений уровня мощности 0 дБ (1 мВт) на частоте 100 МГц, дБ |
±0,3 |
Неравномерность амплитудно-частотной характеристики относительно уровня мощности на частоте 100 МГц в диапазоне частот, дБ, не более: - от 9 кГц до 10 МГц включ. |
±1,5 |
- св. 10 МГц до 3,6 ГГц включ. |
±1,0 |
- св. 3,6 до 20 ГГц |
±1,5 |
Пределы допускаемой абсолютной погрешности измерений уровня |
±0,2 |
мощности из-за нелинейности шкалы в диапазоне от 0 до 50 дБ, дБ | |
Пределы допускаемой абсолютной погрешности из-за переключения |
±0,3 |
ослабления входного аттенюатора на частоте 100 МГц, дБ | |
Пределы допускаемой абсолютной погрешности из-за переключения |
±0,1 |
полос пропускания относительно полосы пропускания 10 кГц, дБ | |
Пределы допускаемой абсолютной погрешности установки опорного |
±0,1 |
уровня, дБ |
Окончание таблицы 2
1 |
2 |
Режим измерения коэффициента отражения (S22) и коэффициента передачи (S12) | |
Диапазон частот, Гц |
от 3405 до 8409 |
Пределы допускаемой абсолютной погрешности измерений коэффициента отражения, дБ, в диапазонах - от 0 до 15 дБ включ. |
±1,5 |
- св. 15 до 25 дБ |
±3,0 |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градусов, в диапазонах - от 0 до 15 дБ включ. |
±3 |
- св. 15 до 25 дБ |
±6 |
Пределы допускаемой абсолютной погрешности измерений коэффициента передачи, дБ, для динамического диапазона: - от 0 до 20 дБ включ. |
±0,1 |
- от 0 до 50 дБ |
±0,2 |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градусов |
±3 |
Тип измерительных разъемов |
N, розетка, 50 Ом |
КСВН измерительных разъемов, на частотах, не более: - от 100 кГц до 1 ГГц включ. |
1,5 |
- св. 1 до 6 ГГц включ. |
2 |
- св. 6 до 20 ГГц |
3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания, В - переменное с адаптером HA-Z201 частотой 50±0,5 Гц |
230±23 |
- постоянное (внешнее) |
15 ± 1 |
- встроенная батарея |
7 |
Потребляемая мощность, В • А, не более |
12 |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
194х300х144 |
Масса, кг, не более |
3 |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от 0 до +50 |
- относительная влажность воздуха при температуре 40°С, %, не более |
85 |
