Номер по Госреестру СИ: 55786-13
55786-13 Измерители температуры и относительной влажности комбинированные
(Saveris)
Назначение средства измерений:
Измерители температуры и относительной влажности комбинированные Saveris предназначены для измерений температуры и относительной влажности окружающей среды, жидких и сыпучих сред, поверхностей твёрдых тел с помощью встроенных в прибор датчиков, внешних стационарных датчиков и внешних подключаемых датчиков.
Внешний вид.
Измерители температуры и относительной влажности комбинированные
Рисунок № 1
Внешний вид.
Измерители температуры и относительной влажности комбинированные
Рисунок № 2
Внешний вид.
Измерители температуры и относительной влажности комбинированные
Рисунок № 3
Внешний вид.
Измерители температуры и относительной влажности комбинированные
Рисунок № 4
Внешний вид.
Измерители температуры и относительной влажности комбинированные
Рисунок № 5
Внешний вид.
Измерители температуры и относительной влажности комбинированные
Рисунок № 6
Внешний вид.
Измерители температуры и относительной влажности комбинированные
Рисунок № 7
Внешний вид.
Измерители температуры и относительной влажности комбинированные
Рисунок № 8
Внешний вид.
Измерители температуры и относительной влажности комбинированные
Рисунок № 9
Программное обеспечение
измерителей температуры и относительной влажности комбинированных Saveris состоит из:
-
- внутреннего (встроенного) программного обеспечения (ПО), устанавливаемого в измерители с радиоканалом (графы 1, 2 таблицы 1);
-
- внутреннего (встроенного) программного обеспечения (ПО), устанавливаемого в
измерители с каналом Ethernet (графа 3 таблицы 1). Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
1 Saveris radio probe V1.X |
05011001.bin |
V1.90 и выше |
По номеру версии |
- |
2 Saveris radio probe V2.X |
05011011.bin |
V2.59 и выше |
По номеру версии |
- |
3 Saveris Ethernet probe |
05011002.bin |
V1.47 и выше |
По номеру версии |
- |
ПО устанавливается на предприятии-изготовителе в процессе производства приборов, доступ пользователя к нему отсутствует и в процессе эксплуатации модификации не подлежит.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Внешнее ПО, устанавливаемое в базу Saveris, не является метрологически значимым и предназначено только для отображения результатов измерений на ЖК-дисплее базы Saveris.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на корпусе электронного блока измерителей температуры и относительной влажности комбинированных Saveris.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в документе «Измерители температуры и относительной влажности комбинированные Saveris. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям температуры и относительной влажности комбинированным Saveris.-
1 Техническая документация изготовителя Testo AG, Германия .
-
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процес -сов. Общие технические условия».
Лист № 9 Всего листов 9
-
3 ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины , меди и никеля. Общие технические требования и методы испытаний».
-
4 ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
-
5 ГОСТ 8.558-2009 «ГСИ . Государственная поверочная схема для средств измерений температуры».
-
6 ГОСТ 8.547-2009 «ГСИ . Государственный первичный эталон и государственная по -верочная схема для средств измерений относительной влажности газов».
Поверка
Поверкаосуществляется по документу МП РТ 1924-2013 «Измерители температуры и относительной влажности комбинированные Saveris. Методика поверки», утверждённому ГЦИ СИ ФБУ «Рос-тест-Москва» - 28.08.13 г.
Основные средства поверки приведены в таблице 6. Таблица 6
Наименование средств измерений и оборудования |
Характеристики |
1 Термостаты переливные прецизионные ТПП-1 |
диапазон температуры от - 75 до + 300 °С, нестабильность поддержания температуры не более ± 0,01 °С |
2 Термостат с флюидизированной средой FB-08 |
диапазон температуры от 50 до 700 °С, нестабильность поддержания температуры не более ± 0,3 °С |
3 Калибраторы температуры поверхност -ные КТП |
диапазон температуры от - 50 до + 600 °С, At = ± (0,2 + 0,003 • |t|) °С, нестабильность поддержания температуры поверхности не более ± 0,1 °С |
4 Калибратор температуры АТС -125 В |
диапазон воспроизводимой температуры от - 90 до + 125 °С, At = ± 0,3 °С, нестабильность поддержания температуры не более ± 0,03 °С |
5 Калибратор температуры АТС -650 В |
диапазон воспроизводимой температуры от 50 до 650 °С, At = ± 0,39 °С, нестабильность поддержания температуры не более ± 0,03 °С |
6 Калибратор температуры СТС -1200 А |
диапазон воспроизводимой температуры от 300 до 1200 °С, At = ± 2 °С, нестабильность поддержания температуры не более ± 0,1 °С |
7 Горизонтальная трубчатая печь МТП -2М |
диапазон температуры от 300 до 1200 °С, нестабильность поддержания температуры не более ± 0,1 °С |
8 Печь высокотемпературная ВТП 1600-1 |
диапазон температуры от 300 до 1600 °С, нестабильность поддержания температуры не более ± 0,4 °С |
9 Преобразователь термоэлектрический платинородий - платиновый эталонный nnO(S) |
диапазон температуры от 300 до 1200 °С, 2 разряд |
10 Преобразователь термоэлектрический платинородий - платинородиевый эталонный ПРО |
диапазон температуры от 600 до 1600 °С, 3 разряд |
11 Термометр сопротивления платиновый вибропрочный эталонный ПТСВ |
диапазон температуры от - 50 до + 450 °С, 3 разряд |
12 Термометр сопротивления платиновый эталонный ТСПН |
диапазон температуры от - 200 до 0 °С, 3 разряд |
13 Измеритель температуры многоканальный прецизионный МИТ 8.10 |
At = ± (0,004 + 10-5-|t|) °С - для термопреобразователей сопротивления; At = ± 0,15 °С - для термопар |
14 Камера климатическая WEISS WK 180/40 |
диапазон воспроизведения температуры от - 70 до + 180 °С, нестабильность не более ± 0,5 °С диапазон воспроизведения относительной влажности от 10 до 98 %, нестабильность ± (1 - 3) % отн. влажности |
15 Измеритель комбинированный Testo-645 (зонд 0636.9741) |
диапазон измерений относительной влажности от 10 до 90 %, Аф = ± 1,0 % ОВ |
16 Г енератор влажного газа динамический «HygroGen2» |
диапазон воспроизведения относительной влажности от 5 до 95 % , Аф = ± 0,5 % ОВ |
Изготовитель
Testo AG, ГерманияЮридический адрес: 79853, Deutschland, Lenzkirch, Testo-Strassel.
Фактический адрес: Deutschland, Postfach 1140, D-79849, Lenzkirch, Testo-Strasse1. Тел. +49 7653 681-0, +49 7653 681-100.
E-mail: info@testo.de, web: www.testo.de,www.testo.com.
Заявитель
ООО «Тэсто Рус»,
115054, г.Москва, Большой Строченовский пер. д. 23 В стр. 1. Тел. (495) 221-62-13, факс (495) 221-62-16.
E-mail: info@testo.ru, web: www.testo.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва») 117418, г.Москва, Нахимовский проспект, 31.
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96.
E-mail: info@rostest.ru, web: www.rostest.ru.
Принцип действия
Измерители температуры и относительной влажности комбинированные Saveris состоят из электронного блока, к которому подключаются первичные преобразователи (датчики). Датчики помещаются в измеряемую среду и преобразуют температуру и влажность в эквивалентный электрический сигнал, поступающий затем в электронный блок, который преобразует этот сигнал в форму, удобную для передачи (по радиоканалу или Ethernet-каналу) на базу Saveris и отображения результатов измерений на жидкокристаллическом (ЖК) дисплее электронного блока, либо базы Saveris.
Конструктивно измерители температуры и относительной влажности комбинированные Saveris выпускаются в пластмассовых прямоугольных корпусах исполнений без дисплея и с дисплеем.

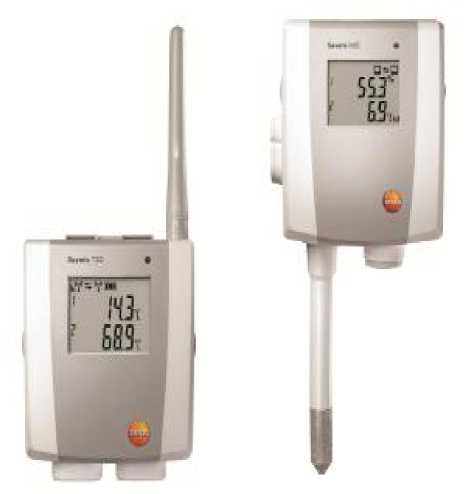

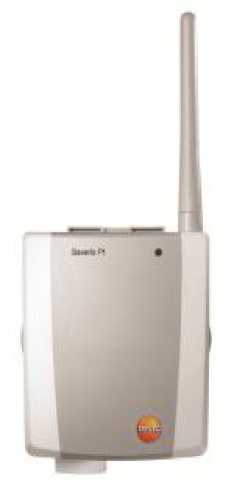

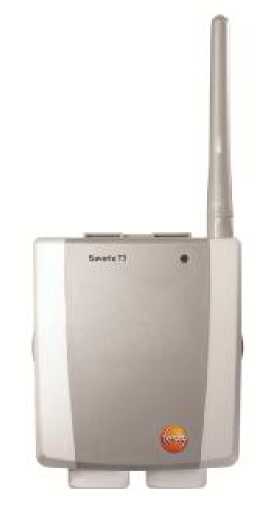

Внешний вид измерителей температуры и относительной влажности комбинированных Saveris без ЖК-дисплея показан на рисунке 1.
Рисунок 1

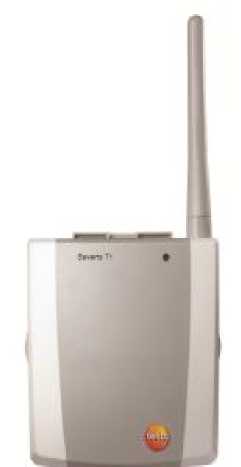

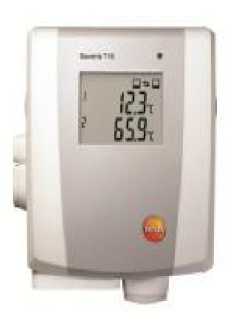

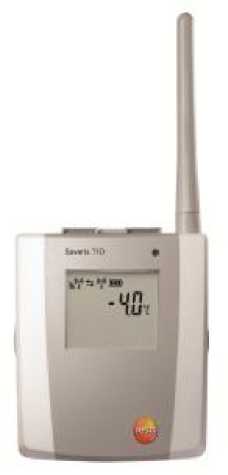

Внешний вид измерителей температуры и относительной влажности комбинированных Saveris с ЖК-дисплеем показан на рисунке 2.
Рисунок 2

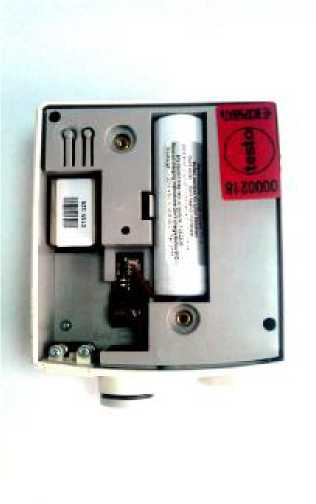

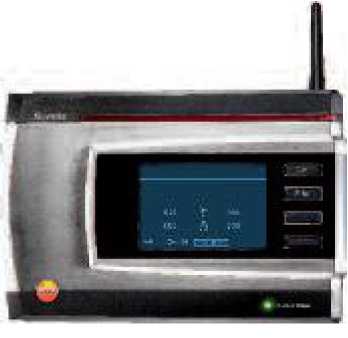

Все исполнения измерителей температуры и относительной влажности комбинированных Saveris могут передавать информацию об измерениях на базу Saveris (рисунок 3).
Рисунок 3
Измерители температуры и относительной влажности комбинированные Saveris имеют различные модификации, назначение и, соответственно, обозначения на передней панели электронного блока.
1) Модификации:
- Измерители температуры и относительной влажности комбинированные Saveris T1, Saveris T1D, Saveris T2, Saveris T2D, Saveris T3, Saveris T3D, Saveris TIE, Saveris T4E -предназначены для измерений температуры внешними подключаемыми и встроенными датчиками;
-
- Измерители температуры и относительной влажности комбинированные Saveris Pt, Saveris PtD, Saveris PtE - предназначены для измерений температуры внешними подключаемыми датчиками Pt 100;
-
- Измерители температуры и относительной влажности комбинированные Saveris H2D, Saveris H3, Saveris H3D, Saveris H4D, Saveris H1E, Saveris H2E, Saveris H4E - предназначены для измерений температуры и относительной влажности внешними подключаемыми, внешними стационарными и встроенными датчиками.
2) Обозначения:
-
- Saveris T1, Saveris T2, Saveris T3, Saveris Pt, Saveris Н3 - без дисплея, передают измерительную информацию по радиоканалу с отображением измерительной информации на базе Saveris.
-
- Saveris TIE, Saveris T4E, Saveris PtE, Saveris Н1Е, Saveris Н2Е, Saveris Н4Е - с дисплеем, передают измерительную информацию по каналу Ethernet с отображением измерительной информации на базе Saveris и дисплее электронного блока.
-
- Saveris T1D, Saveris T2D, Saveris T3D, Saveris PtD, Saveris H2D, Saveris H3D, Saveris H4D - с дисплеем передают измерительную информацию по радиоканалу с отображением измерительной информации на базе Saveris и дисплее электронного блока.
Корпус измерителей температуры и относительной влажности комбинированных Saveris состоит из двух частей, скрученных винтами. Во избежание несанкционированного вскрытия, одна из головок винтов, находящихся под защитной крышкой, пломбируется одноразовой наклейкой с надписью «testo» (рисунок 4).
Рисунок 4
приведена в таблице 5 Таблица 5
Наименование |
Кол-во |
Примечание |
Измеритель температуры и относительной влажности комбинированный Saveris |
1 |
Исполнение и модель в соответствии с заказом |
Элементы питания |
1 компл. | |
Датчик |
По заказу |
По заказу |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 | |
CD с программным обеспечением для ПК |
1 | |
Кабель для подключения к компьютеру |
1 |
Метрологические характеристики измерителей температуры и относительной влажности комбинированных Saveris складываются исходя из характеристик электронного блока и, если датчик внешний подключаемый, соответствующего датчика.
Метрологические характеристики электронного блока без внешнего подключаемого датчика и электронного блока с внешним стационарным и внутренним датчиком измерителей температуры и относительной влажности комбинированных Saveris приведены в таблице 2.
Таблица 2
Модификация электронного блока Saveris |
Диапазон измерений температуры, °С |
Предел допускаемой абсолютной погрешности измерений, °С |
Диапазон измерений относительной влажности, % |
Предел допускаемой абсолютной погрешности измерений, %ОВ | ||
T1, T1D, T2, T2D с внутренним датчиком NTC |
от - 35 до + 50 |
± 0,4 (от - 25 до + 30) ± 0,8 (ост. диапазон) |
- |
- | ||
T2, T2D, Т1Е для сигнала от внешнего подключаемого датчика NTC |
от - 50 до + 150 |
± 0,2 (от - 25 до + 70) ± 0,8 (ост. диапазон) | ||||
Т3, T3D, Т4Е для сигнала от внешнего подключаемого датчика |
термопары тип К |
от - 195 до + 1350 |
± 0,3 (от - 60 до + 60) ± (0,5 + 0,005 111) (ост. диапазон) |
- |
- | |
термопары тип Т |
от - 200 до + 400 |
- |
- | |||
термопары тип J |
от - 100 до + 750 |
- |
- | |||
термопары тип S |
от 0 до + 1760 |
- |
- | |||
Pt, PtD, PtE для сигнала от внешнего подключаемого датчика (термопреобразователя сопротивления) Pt100 |
от - 200 до + 600 |
± 0,2 (от - 100 до + 100) ± 0,002 111 (ост. диапазон) |
- |
- | ||
H2D, Н2Е с внешним датчиком |
термопре-образова-тель NTC |
от - 20 до + 50 |
± 0,4 (от - 20 до + 30) ± 0,8 (ост. диапазон) |
- |
- | |
датчик влажности |
- |
- |
от 5 до 95 |
± 2 (от 10 до 90) ± 3 (ост. диапазон) |
H3, H3D с внутрен ним датчиком |
термопре-образова-тель NTC |
от - 20 до + 50 |
± 0,4 (от - 20 до + 30) ± 0,8 (ост. диапазон) |
- |
- |
датчик влажности |
- |
- |
от 5 до 95 |
± 3,0 | |
H4D, Н4Е для сигнала от внешнего подключаемого датчика |
термопре-образова-тель NTC |
от - 20 до + 70 |
± 0,4 (от - 20 до + 30) ± 0,8 (ост. диапазон) |
- |
- |
датчик влажности |
- |
- |
от 5 до 95 |
± 2 (от 10 до 90) ± 3 (ост. диапазон) | |
H1E с внешним датчиком |
термопре-образова-тель NTC |
от - 20 до + 70 |
± 0,4 (от - 20 до + 30) ± 0,8 (ост. диапазон) |
- |
- |
датчик влажности |
- |
- |
от 5 до 95 |
± 1,0 (от 10 до 90) ± 1,7 (ост. диапазон) |
Метрологические характеристики внешних подключаемых датчиков приведены в таблице 3.
Таблица 3
Тип подключаемого датчика |
Диапазон измерений температуры*, °С |
Пределы допускаемой погрешности измерений температуры, °С |
Погружные и воздушные -термопреобразователи термоэлектрические тип К |
от - 40 до + 1000 |
класс 1, 2 (ГОСТ Р 8.585-2001) |
Погружные и воздушные -термопреобразователи термоэлектрические тип К |
от - 200 до + 40 |
класс 3 (ГОСТ Р 8.585-2001) |
Поверхностные - термопреобразователи термоэлектрические тип К (в зависимости от исполнения):
|
от - 40 до + 400 от - 40 до + 300 от - 40 до + 600 |
класс 2 (ГОСТ Р 8.585-2001) класс 2 (ГОСТ Р 8.585-2001) ± 5 °С (до 100 °С) ± 5 % от изм. знач. (свыше 100 °С) |
Погружные и воздушные -термопреобразователи термоэлектрические тип Т |
от - 40 до + 350 |
класс 1, 2 (ГОСТ Р 8.585-2001) |
Поверхностные - термопреобразователи термоэлектрические тип Т (в зависимости от исполнения): - с подпружиненной термопарой - все остальные |
от - 40 до + 350 от - 40 до + 350 |
класс 2 (ГОСТ Р 8.585-2001) ± 5 °С (до 100 °С) ± 5 % от изм. знач. (свыше 100 °С) |
Погружные и воздушные -термопробразователи термоэлектрические тип J |
от - 40 до + 750 |
класс 1 (ГОСТ Р 8.585-2001) |
Погружные и воздушные -термопреобразователи термоэлектрические тип S |
от 0 до 1600 |
класс 1, 2 (ГОСТ Р 8.585-2001) |
Погружные и воздушные -термопреобразователи сопротивления Pt100 |
от - 50 до + 400 |
класс А, В (ГОСТ 6651-2009) |
Поверхностные - термопреобразователи сопротивления Pt100 |
от - 50 до + 400 |
± 5 °С (до 100 °С) ± 5 % от изм. знач. (свыше 100 °С) |
Погружные и воздушные -термопреобразователи сопротивления NTC |
от - 50 до + 150 |
± 0,4 °C (от - 50 до - 25 °С) ± 0,2 °C (от - 25 до + 75 °С) ± 0,4 °C (свыше 75 до 100 °С) ± 0,5 % от изм.знач.(свыше 100 °С) |
Поверхностные датчики -термопреобразователи сопротивления NTC |
от - 50 до + 150 |
± 10 °С (до 100 °С) ± 10 % от изм. знач.(свыше 100 °С) |
* - В таблице указан максимальный диапазон. Для конкретного датчика диапазон зависит от конструктивного исполнения. |
Допускаемая погрешность измерителей температуры и относительной влажности комбинированных Saveris определяется алгебраической суммой величин погрешностей электронного блока (таблица 2) и подключаемого датчика (таблица 3).
Технические характеристики измерителей температуры и относительной влажности
комбинированных Saveris приведены в таблице 4. Таблица 4
Модификация Testo Saveris |
Температура эксплуатации, °С |
Питание |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Температура хранения и транспортировки, °С |
Т1 ТГО |
от - 35 до + 50 |
4 батарейки типа АА |
80 х 85 х 38 |
0,24 |
от - 40 до + 55 |
Т2 Т2D |
от - 35 до + 50 |
4 батарейки типа АА |
80 х 85 х 38 |
0,24 |
от - 40 до + 55 |
Т3 Т3D |
от - 20 до + 50 |
4 батарейки типа АА |
80 х 85 х 38 |
0,24 |
от - 40 до + 55 |
Т1Е |
от 5 до 45 |
Блок питания 6,3 В |
80 х 100 х 38 |
0,22 |
от - 25 до + 60 |
Т4Е |
от + 5 до + 45 |
Блок питания 6,3 В |
80 х 100 х 38 |
0,22 |
от - 25 до + 60 |
Pt PtD |
от - 20 до + 50 |
4 батарейки типа АА |
80 х 85 х 38 |
0,24 |
от - 40 до + 55 |
PtE |
от + 5 до + 60 |
Блок питания 6,3 В |
80 х 100 х 38 |
0,22 |
от - 25 до + 60 |
H2D |
от - 20 до + 50 |
4 батарейки типа АА |
85 х 100 х 38 |
0,26 |
от - 40 до + 55 |
H3 H3D |
от - 20 до + 50 |
4 батарейки типа АА |
80 х 85 х 38 |
0,25 |
от - 40 до + 55 |
H4D |
от - 20 до + 50 |
4 батарейки типа АА |
80 х 85 х 38 |
0,25 |
от - 40 до + 55 |
H1E |
от + 5 до + 45 |
Блок питания 6,3 В |
85 х 100 х 38 |
0,23 |
от - 25 до + 60 |
Н2Е |
от + 5 до + 45 |
Блок питания 6,3 В |
85 х 100 х 38 |
0,23 |
от - 25 до + 60 |
Н4Е |
от + 5 до + 45 |
Блок питания 6,3 В |
85 х 100 х 38 |
0,26 |
от - 25 до + 60 |
