Номер по Госреестру СИ: 55498-13
55498-13 Установки поверочные средств измерений напряженности электростатического поля
(П1-23)
Назначение средства измерений:
Установки поверочные средств измерений напряженности электростатического поля П1-23 (далее - установка) предназначены для воспроизведения однородного
электростатического поля в диапазоне напряженностей от 0,3 до 200 кВ/м при поверке и калибровке рабочих средств измерений.
Внешний вид.
Установки поверочные средств измерений напряженности электростатического поля
Рисунок № 1
Внешний вид.
Установки поверочные средств измерений напряженности электростатического поля
Рисунок № 2
Внешний вид.
Установки поверочные средств измерений напряженности электростатического поля
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на планку фирменную, установленную на стойке, лицевую панель ОУУ методом тампопечати и на титульный лист документа «Установка поверочная средств измерений напряженности электростатического поля П1-23. Паспорт. ЦКЛМ. 411723.003 ПС» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Установка поверочная средств измерений напряжённости электростатического поля П1-23. Паспорт» ЦКЛМ.411723.003 ПС. Раздел 9 «Порядок работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам поверочным средств измерений напряженности электростатического поля П1-23ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
ГОСТ Р 8.564-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0-20 кГц.
«Установка поверочная средств измерений напряжённости электростатического поля П1-23. Технические условия» ЦКЛМ.411723.003 ТУ.
Поверка
Поверкаосуществляется в соответствии с документом ЦКЛМ.411723.003 МП «Инструкция. Установки поверочные средств измерений напряжённости электростатического поля П1-23. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» в октябре 2013 года.
Основные средства поверки: Рабочий эталон единицы напряженности электростатического поля РЭНЭП-00, диапазон воспроизведения напряженности электростатического поля от 0,1 до 200 кВ/м, пределы допускаемой относительной погрешности воспроизведения напряженности электростатического поля ± 3 %.
Изготовитель
Закрытое акционерное общество «Научно-производственное предприятие «Циклон-Прибор» (ЗАО «НПП «Циклон-Прибор»).Адрес: 141190, г. Фрязино Московской области, Заводской проезд, д. 4.
Телефон: (495) 972-02-51. Факс: (496) 565-86-55.
E-mail: info@ciklon.ru, pribor@ciklon.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Телефон: (495) 744-81-12, факс: (495) 744-81-12. E-mail: office@vniiftri.ru.
Принцип действия установки основан на создании однородного электростатического поля в пространстве между параллельными пластинами плоского конденсатора (далее - КП), к которым приложено постоянное напряжение. Вектор напряженности воспроизводимого электростатического поля нормален к плоскостям пластин КП.
Установка состоит из экранированного трехсекционного КП, встроенного регулируемого высоковольтного источника постоянных напряжений и отсчетно-управляющего устройства (далее - ОУУ). Также установка комплектуется внешним компаратором электрического поля ЭСПИ-301А.
Конструктивно установка выполнена в виде цельнометаллической стойки настольного исполнения, в верхней части которой расположена встроенная экранирующая камера, а в нижней части - встроенный регулируемый высоковольтный источник постоянных напряжений.
КП, являющийся полеобразующим элементом установки, расположен в камере и состоит из двух плоскопараллельных металлических пластин, жестко скрепленных между собой диэлектрическими стержнями. Три рабочие зоны расположены между пластинами и стенками камеры. Передняя панель камеры выполнена открывающейся и снабжена блокировками, исключающими возможность поражения электрическим током обслуживающего персонала, а также встроенными фиксатором и съемными приспособлениями для фиксации антенн поверяемых средств измерений.
Подаваемые на КП симметричные высокие напряжения измеряются встроенными киловольтметрами. Воспроизводимое установкой значение напряженности электростатического поля, определяемое по измеренному значению напряжения и известному расстоянию между секциями КП, отображается на индикаторе ОУУ.
Внешний вид установки приведен на рисунке 1. Места пломбирования установки от несанкционированного доступа приведены на рисунке 2.
Рисунок 1 - Общий вид установки
1

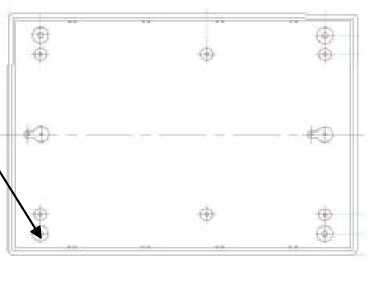

1 - Места пломбирования камеры 2 - Место пломбирования корпуса ОУУ (вид снизу) Рисунок 2 - Места пломбирования установки от несанкционированного доступа
Комплект поставки установки приведен в таблице 1. Таблица 1
Наименование |
Обозначение |
Количество |
Установка поверочная средств измерений напряженности электростатического поля П1-23 в составе: |
ЦКЛМ. 411723.003 |
1 |
- стойка |
ЦКЛМ.411512.003 |
1 |
- отсчетное управляющее устройство (ОУУ) |
ЦКЛМ.411251.007 |
1 |
- компаратор ЭСПИ-301А |
ЭЛИП.411153.001 |
1 |
- фиксатор антенн |
- |
1 |
- съемное приспособление для поверки ИЭСП-01А |
ЦКЛМ.418129.01 |
1 |
- съемное приспособление для поверки ЭСПИ-301Б |
ЦКЛМ.418129.02 |
1 |
Паспорт |
ЦКЛМ. 411723.003.ПС |
1 |
Методика поверки |
ЦКЛМ.411723.003.МП |
1 |
Диапазон воспроизводимых значений напряженности симметричного электростатического поля, кВ/м
от 0,3 до 200
Пределы допускаемой относительной погрешности
воспроизведения напряженности поля, % Габаритные размеры (ширина х глубина * высота), мм, не более Масса не более, кг, не более Потребляемая мощность, В •А, не более Рабочие условия эксплуатации: |
±5 550*850*1100 40 400 |
|
от 10 до 35 80 от 84 до 106,7 220 ± 4,4 50 ± 0,5 |
