Номер по Госреестру СИ: 41397-11
41397-11 Установки поверочные средств измерений напряженности магнитного поля
(П1-22)
Назначение средства измерений:
Установки поверочные средств измерений напряжённости магнитного поля П1-22 предназначены для воспроизведения равномерного переменного магнитного поля в диапазоне частот от 5 Гц до 400 кГц.
Внешний вид.
Установки поверочные средств измерений напряженности магнитного поля
Рисунок № 1
Внешний вид.
Установки поверочные средств измерений напряженности магнитного поля
Рисунок № 2
Внешний вид.
Установки поверочные средств измерений напряженности магнитного поля
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на планку фирменную, установленную на боковой стойке, лицевую панель отсчетного устройства методом тампопечати и на титульный лист паспорта ЦКЛМ.411723.002 ПС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Установка поверочная средств измерений напряженности магнитного поля П1-22. Паспорт» ЦКЛМ.411723.002 ПС. Раздел 9 «Порядок работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам поверочным средств измерений напряженности магнитного поля П1-22
-
1. ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
-
2. ГОСТ 8.030-91 ГСИ. Государственный первичный эталон и Государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне от 1-10"12 до 5-10"2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0 + 20000 Гц.
-
3. ГОСТ 8.097-73 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01 до 300 МГц.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Применяется в качестве рабочего эталона напряженности магнитного поля для поверки и калибровки рабочих средств измерений напряженности магнитного поля.
Поверка
Поверка осуществляется по документу «Установка поверочная средств измерений напряженности магнитного поля П1-22. Методика поверки» ЦКЛМ.411723.002 МП, утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 25 мая 2011г.Основные средства поверки: рабочий эталон единицы напряженности магнитного поля РЭНМП-05Г/10М, So = ± 3 %.
Изготовитель
ЗАО «НПП «Циклон-Прибор»
Адрес: 141190, г. Фрязино Московской области, Заводской проезд, д. 4.
Телефон (495)972-02-51, факс (496)565-86-55, e-mail:pribor@ciklon.ru
http:// www.ciklon-pribor.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИФТРИ»
141570, Московская область, Солнечногорский р-н, г.п. Менделеево
Телефон: (495) 744-81-12, факс: (499) 720-93-34.
E-mail: director@vniiftri.ru
Принцип действия установки поверочной средств измерений напряжённости магнитного поля П1-22 основан на возбуждении однородного переменного магнитного поля в пространстве между двумя плоскопараллельными кольцевыми катушками, расположенными на одной оси на расстоянии, равном их радиусу (кольца Гельмгольца). Вектор напряженности магнитного поля в кольцах Гельмгольца перпендикулярен их плоскостям, что позволяет получать однородное магнитное поле необходимой напряженности, задаваемой величиной тока, протекающего через катушки.
Установка поверочная средств измерений напряжённости магнитного поля П1-22 состоит из колец Гельмгольца с преобразователем магнитного поля трансформаторного типа, отсчетного устройства, компаратора магнитного поля и координатного устройства.
Кольца Гельмгольца выполнены в виде двух электрически последовательно соединенных плоскопараллельных катушек диаметром 500 мм намотанных на кольцевых каркасах, расположенных горизонтально на расстоянии 250 мм друг от друга.
Преобразователь магнитного поля трансформаторного типа выполнен в виде двух последовательно соединенных витков диаметром 300 мм, намотанных экранированным проводом по внутренним образующим каркасов катушек колец Гельмгольца.
Сигнал с преобразователя поступает на вход отсчетного устройства, обрабатывается преобразователем среднеквадратического значения (TRUE RMS), величина выходного сигнала (напряженность воспроизводимого магнитного поля) которого отображается на жидкокристаллическом индикаторе отсчетного устройства.
Кольца ельмгольца с преобразователем
клейма
отсчетное устройство
Рисунок 1 - Общий вид установки поверочной средств измерений напряжённости магнитного поля П1-22
Место нанесения оттиска
Координатное устройство
Компаратор магнитного поля
Рисунок 2 - Панель разъемов ® - место пломбирования
от несанкционированного доступа

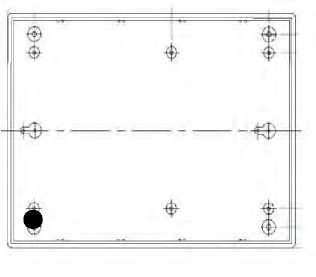

Рисунок 3 - Корпус отсчетного устройства, вид снизу ® - место пломбирования от несанкционированного доступа
Компаратор магнитного поля П3-60 ПМ/2 измеряет и отображает среднеквадратичное значение вектора напряженности переменного магнитного поля.
Поверяемые средства измерений напряженности магнитного поля позиционируются в установке с помощью координатного устройства.
Наименование |
Обозначение |
Количество |
Кольца Г ельмгольца с преобразователем |
ЦКЛМ. 411529.003 |
1 |
Отсчетное устройство |
ЦКЛМ. 411251.005 |
1 |
Компаратор магнитного поля П3-60ПМ/2 |
ЦКЛМ. 411173.002 |
1 |
Наименование |
Обозначение |
Количество |
Блок питания |
БПС-А 12-0,35 |
1 |
Координатное устройство |
- |
1 |
Паспорт |
ЦКЛМ.411723.002.ПС |
1 |
Методика поверки |
ЦКЛМ.411723.002.МП |
1 |
Рабочий диапазон частот, кГц |
от 0,005 до 400 |
Диапазон воспроизводимых значений напряжённости магнитного поля, А/м
|
от 0,04 до 4 от 0,004 до 0,8 |
Пределы допускаемой относительной погрешности воспроизведения напряженности магнитного поля, % |
± 5 |
Время непрерывной работы, не менее, ч |
8 |
Время установления рабочего режима, мин |
1 |
Г абаритные установки, мм, не более |
550х600х600 |
Масса установки, кг, не более |
10 |
Потребляемая мощность, В • А, не более |
10 |
Средняя наработка на отказ, ч, не менее |
5000 |
Рабочие условия эксплуатации:
|
от 10 до 35 от 30 до 80 от 84 до 106,7 (от 630 до 800) 220 ± 4,4 50 ± 0,5 |
