Сведения о средстве измерений: 54288-13 Трансформаторы напряжения емкостные

Номер по Госреестру СИ: 54288-13
54288-13 Трансформаторы напряжения емкостные
(TEMP 123)

Назначение средства измерений:
Трансформаторы напряжения емкостные TEMP 123  (далее по тексту - трансформаторы, TEMP) предназначены для измерения высокого напряжения переменного тока промышленной частоты и передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в электрических установках.

сертификация программного обеспечения

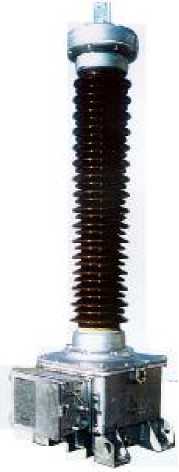

Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 144327
ID в реестре СИ - 366727
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

СВК 15 Г,

Производитель

Изготовитель - Фирма "Trench Limited Instrument Transformer Division"
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 52
Выдано извещений - 0
Кол-во периодических поверок - 51
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2111 дн.

Наличие аналогов СИ: Трансформаторы напряжения емкостные (TEMP 123)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Trench Limited Instrument Transformer Division"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
25474-03
01.01.2014
Трансформаторы напряжения емкостные, TEMP 123/245/362/550, TEHMF 765
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
51897-12

Трансформаторы напряжения емкостные, TEMP 123/362
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
53128-13

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
53660-13

Трансформаторы напряжения емкостные, TEMP 123
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
54288-13

Трансформаторы напряжения емкостные, TEMP 123
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
54289-13

Трансформаторы тока встроенные, BCT
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
55517-13
11.11.2018
Трансформаторы напряжения емкостные, TEMP, TEHMF 765
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
55568-13

Трансформаторы напряжения емкостные, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
57687-14

Трансформаторы напряжения емкостные, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
59016-14

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
77675-20

Трансформаторы напряжения, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
77633-20

Трансформатор напряжения емкостной, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
8 лет
80017-20

Трансформаторы напряжения емкостные, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
80257-20

Трансформаторы напряжения, ТЕМР
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
8 лет
81339-21

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
81880-21

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
83588-21

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
83848-21

Трансформатор напряжения емкостный, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
8 лет
85693-22

Трансформаторы напряжения емкостные, TEMP 123
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
89211-23

Трансформаторы напряжения емкостные, TEMP
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года

Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Кто поверяет Трансформаторы напряжения емкостные (TEMP 123)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЕТРОСТАНДАРТ"
(RA.RU.312729)
  • СВК 15 Г
  • 51 0 51 0 0 0 0
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • 1 0 0 0 0 0 0

    Стоимость поверки Трансформаторы напряжения емкостные (TEMP 123)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на табличку трансформаторов химическим методом и на эксплуатационную документацию типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения о методиках (методах) измерений приведены в паспорте.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным TEMP 123:

    • 1. ГОСТ 1983-2001  «Трансформаторы напряжения. Общие технические

    условия»;

    • 2. Техническая документация фирмы - изготовителя Trench Limited Instrument transformer Division.

    Лист № 3

    Всего листов 3 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    - при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • -  Трансформатор напряжения измерительный лабораторный НЛЛ-35 (номинальное первичное напряжение 35 кВ, класс точности 0,1);

    • - Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03-А) %, угловая погрешность ±(0,1+0,03-А) мин, где А - значения измеряемой погрешности;

    • - Магазин нагрузок МР3025 (± 4 %).


    Изготовитель


    Фирма Trench Limited Instrument transformer Division, Канада.
    Адрес: 390 Midwest Road, Scarborough, Ontario, Canada M1P 3B5.
    Тел.: + 1 (416) 751-8570;
    Факс: + 1 (416) 751-6952.

    Заявитель


    Общество с ограниченной ответственностью «Эльстер Метроника» (ООО «Эльстер Метроника»), г. Москва.
    Адрес: 111141, г. Москва, 1-й проезд Перова Поля, д. 9, стр. 3. Тел.: (495) 730-02-85/86/87; факс: (495) 730-02-83/81.

    Испытательный центр


    Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
    Юридический адрес : 119361, г. Москва, ул. Озерная, д. 46.
    Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru

    Принцип действия трансформаторов напряжения емкостных TEMP основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.

    Трансформаторы напряжения состоят из делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны из нескольких секций.

    ЭМУ подключается к выходу делителя напряжения и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации.

    ЭМУ имеет несколько (три) вторичные обмотки и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.

    На боковой части бака находится контактная коробка вторичных выводов (на рис.1 видна внизу). Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа. Трансформаторы предназначены для

    наружной установки.

    Внешний вид. Трансформаторы напряжения емкостные (TEMP 123), http://oei-analitika.ru

    Рис.1. Общий вид трансформатора напряжения емкостного TEMP 123

    Лист № 2

    Всего листов 3

    Трансформатор напряжения емкостной TEMP 123 - 6 шт.

    (Зав. №№ Т09096101 - Т09096106)

    Паспорт - 6 шт.


    Таблица 1 - Основные технические характеристики трансформаторов TEMP

    Характеристики

    TEMP 123

    Наибольшее рабочее напряжение, кВ

    40,5

    Номинальное напряжение первичной обмотки, кВ

    35/^3

    Номинальные вторичные напряжения, В - основной вторичной обмотки, В

    100. \3; 100/А3

    - дополнительной вторичной обмотки, В

    100

    Класс точности/ нагрузка, В^ А - основной вторичной обмотки

    0,5/300; 0,5/100;

    - дополнительной вторичной обмотки

    3Р/100

    Емкость при допуске плюс 10 % и минус 5 %, пФ

    20800

    Номинальная частота, Гц

    50 ± 0,5

    Масса, не более, кг

    306

    Габаритные размеры, не более, мм (длина х ширина х высота)

    644 х 508 х 1886

    Климатическое исполнение по ГОСТ 15150-69 для диапазона от минус 50 °С до плюс 55 °С.
