Сведения о средстве измерений: 80257-20 Трансформаторы напряжения

Номер по Госреестру СИ: 80257-20
80257-20 Трансформаторы напряжения
(ТЕМР)

Назначение средства измерений:
Трансформаторы напряжения TEMP (далее - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 17.01.2021
Срок свидетельства -
Номер записи - 179491
ID в реестре СИ - 1384932
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

TEMP 245, TEMP 123,

Производитель

Изготовитель - Фирма "Trench Limited Instrument Transformer Division"
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 12
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.

Приказы РСТ, где упоминается данный тип СИ

№550 от 2022.03.03 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2179 от 2020.12.23 Об утверждении типа средств измерений

Наличие аналогов СИ: Трансформаторы напряжения (ТЕМР)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Trench Limited Instrument Transformer Division"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
25474-03
01.01.2014
 Трансформаторы напряжения емкостные, TEMP 123/245/362/550, TEHMF 765
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
8 лет
51897-12

 Трансформаторы напряжения емкостные, TEMP 123/362
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
8 лет
53128-13

 Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
8 лет
53660-13

 Трансформаторы напряжения емкостные, TEMP 123
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
8 лет
54288-13

 Трансформаторы напряжения емкостные, TEMP 123
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
8 лет
54289-13

 Трансформаторы тока встроенные, BCT
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
8 лет
55517-13
11.11.2018
 Трансформаторы напряжения емкостные, TEMP, TEHMF 765
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
8 лет
55568-13

 Трансформаторы напряжения емкостные, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
8 лет
57687-14

 Трансформаторы напряжения емкостные, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
8 лет
59016-14

 Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
8 лет
77675-20

 Трансформаторы напряжения, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
МП 		4 года
77633-20

 Трансформатор напряжения емкостной, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
МП 		8 лет
80017-20

 Трансформаторы напряжения емкостные, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
МП 		4 года
80257-20

 Трансформаторы напряжения, ТЕМР
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
МП 		8 лет
81339-21

 Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
МП 		4 года
81880-21

 Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
МП 		4 года
83588-21

 Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
МП 		4 года
83848-21

 Трансформатор напряжения емкостный, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
МП 		8 лет
85693-22

 Трансформаторы напряжения емкостные, TEMP 123
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
МП 		4 года
89211-23

 Трансформаторы напряжения емкостные, TEMP
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) 		ОТ
МП 		4 года
Отчет - CL_4 Соотношение между калибровкой и поверкой СИ

В разработке

Кто поверяет Трансформаторы напряжения (ТЕМР)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)		 РСТ
  • TEMP 245
  • TEMP 123
    		•  12 0 12 0 12 0 12

    Стоимость поверки Трансформаторы напряжения (ТЕМР)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на паспорт типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения TEMP

    ГОСТ 8.216-2011. ГСИ. Трансформаторы напряжения. Методика поверки.

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.2 16-20 1 1 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • - рабочий эталон 2-го разряда по ГОСТ Р 8.746-2011;

    • - прибор сравнения КНТ-05 (регистрационный № 37854-08);

    • - магазин нагрузок МР 3025 (регистрационный № 22808-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

    Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.


    Изготовитель

    Фирма «Trench Limited Instrument Transformer Division», Канада
    Адрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario, Canada
    Телефон: +1 416 298 8108
    Факс: +1 416 298 2209
    Web-сайт: www.trench-group.com
    E-mail:sales@ trench-group.com

    Заявитель

    Общество с ограниченной ответственностью «Спецэнергопроект»
    (ООО «Спецэнергопроект»)
    Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81
    E-mail: gd.spetcenergo@gmail.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7(495) 437-55-77
    Факс: +7(495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.

    Трансформаторы напряжения - емкостные, состоят из делителя напряжения и электромагнитного устройства (далее - ЭМУ). Делитель напряжения состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора, Делитель напряжения смонтирован в виде колонны из нескольких секций.

    ЭМУ состоит из компенсирующего реактора и электромагнитного трансформатора, имеет несколько вторичных обмоток и заключено в герметичный бак, заполненный маслом. ЭМУ подключается к выходу делителя напряжения. Корпус ЭМУ служит основанием для монтажа колонны делителя. Высоковольтный ввод находится на верхнем фланце делителя. На боковой части бака с ЭМУ расположена коробка вторичных выводов. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

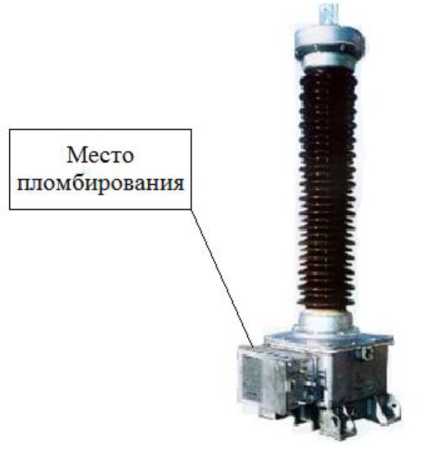

    Внешний вид трансформаторов напряжения и место пломбирования представлены на рисунке 1.
