Сведения о средстве измерений: 53915-13 Приемники измерительные

Номер по Госреестру СИ: 53915-13
53915-13 Приемники измерительные
(FCLS1536)

Назначение средства измерений:
Приемники измерительные FCLS1536  (далее по тексту - приемники) предназначены для селективных измерений частоты и уровня радиосигналов, их детектирования, измерений напряженности электромагнитного поля совместно с измерительными антеннами.

сертификация программного обеспечения
Внешний вид. Приемники измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приемники измерительные
Рисунок № 1
Внешний вид. Приемники измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приемники измерительные
Рисунок № 2
Внешний вид. Приемники измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Приемники измерительные
Рисунок № 3
Внешний вид. Приемники измерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Приемники измерительные
Рисунок № 4
Внешний вид. Приемники измерительные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Приемники измерительные
Рисунок № 5

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 26.06.2018
Номер записи - 143903
ID в реестре СИ - 366303
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Schwarzbeck Mess-Elektronik OHG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Приемники измерительные (FCLS1536)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Schwarzbeck Mess-Elektronik OHG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
47502-11

Антенны измерительные логопериодические, ESLP 9145
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
ОТ
1 год
52418-13
08.12.2027
Антенны рупорные широкополосные, BBHA 9170
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
ОТ
МП
2 года
52695-13
18.12.2027
Антенны измерительные, VULB916х
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
ОТ
МП
2 года
53220-13
12.04.2018
Приемники измерительные, FCKL1528 / FCVU1534 / FCLE1535
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
ОТ
1 год
53915-13
26.06.2018
Приемники измерительные, FCLS1536
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
ОТ
1 год
54319-13
09.07.2023
Рупоры широкополосные, BBHA 9120 x
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
ОТ
2 года
54568-13
09.07.2023
Антенны измерительные штыревые, VAMP 9243
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
ОТ
2 года
55151-13
04.10.2018
Эквиваленты сети, NSLK 812х/ NNLK 812х
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
ОТ
1 год
55152-13
04.10.2018
Эквиваленты сети, NNBL 822х/ NNBM 812х
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
ОТ
1 год
55169-13
04.10.2018
Эквиваленты сети, TEMP 8400
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
ОТ
1 год
57393-14
05.04.2024
Антенны трехкоординатные измерительные рамочные, HXYZ 9170
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
2 года
57578-14
04.06.2019
Антенны логопериодические широкополосные, STLPхххх
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
ОТ
2 года
58966-14
06.09.2024
Антенны магнитные активные измерительные, FMZB 15xx
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
1 год
58967-14
06.09.2024
Антенны измерительные биконические активные, EFS 921x
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
1 год
59015-14
06.09.2024
Антенны измерительные логопериодические, USLP 914хх, ESLP 9145
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
1 год
55169-21
23.07.2026
Эквиваленты сети, ТЕМР 8400
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
ОТ
МП
1 год
83649-21
12.11.2026
Эквиваленты сети, NNBM 812х
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
ОТ
МП
1 год
84329-22
11.01.2027
Эквиваленты сети, NSLK 81хх
Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ )
ОТ
МП
1 год

Справочный отчет по организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Стоимость 200 руб. или по подписке

Кто поверяет Приемники измерительные (FCLS1536)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Приемники измерительные (FCLS1536)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель приемников в виде наклейки и типографским способом на титульный лист эксплуатационной документации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Приемники измерительные FCLS1536. Руководство по эксплуатации.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к приемникам измерительным FCLS1536

ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.

Техническая документация фирмы - изготовителя.

Поверка

Поверка

осуществляется по документу МП 53915-13 «Инструкция. Приемники измерительные FCLS1536 фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 26.12.2012 года.

Средства поверки:

установка для измерений ослабления и фазового сдвига образцовая ДК1-16 (рег. № 9180-83), диапазон измерений ослабления от 0 до 50 дБ, диапазон частот от 9 кГц до 18 ГГц, пределы допускаемой погрешности измерений ослабления ± 0,1 дБ;

генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07), диапазон частот от

10 МГц до 40 ГГц, выходная мощность до 0,1 Вт, относительная нестабильность частоты не более 10-6, пределы допускаемой абсолютной погрешности установки выходной мощности ± 1 дБ;

генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85), диапазон частот от 0,001 Гц до 1,999999 МГц, пределы допускаемой абсолютной погрешности установки частоты ± 5Ч07 Гц;

приемник измерительный ESU8 (рег. № 41971-09), диапазон частот от 20 Гц до 8 ГГц, пределы допускаемой абсолютной погрешности измерений отношения уровней ± 0,4 дБ;

частотомер электронно-счетный Ч3-66 (рег. № 9273-85), диапазон частот от 10 Гц до 37,5 ГГц, пределы допускаемой погрешности измерений частоты ± 5-10"7


Изготовитель


Фирма «Schwarzbeck Mess-Elektronik OHG», Германия
D-69250, г. Шенау, ул. Клинге 29
Телефон: +49(0)6228/1001, факс: +49(0)6228/1003
Электронная почта: office@schwarzbeck.de

Заявитель

Общество с ограниченной ответственностью «СертСЕ» (ООО «СертСЕ»)
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310
Телефон/факс: (459) 505-41-28
E-mail: info@certce.ru, http://www.certce.ru

Конструктивно приемник выполнен в виде моноблока. Управление работой приемников осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели приемников, так и дистанционно через шину 1ЕЕЕ-488.

Принцип работы приемников основан на селективном приеме электромагнитных сигналов, поступающих на вход приемника и измерении их частоты и уровня. Приемники построены по супергетеродинной схеме с тройным преобразованием частоты.

Приемники позволяют проводить измерения среднего, пикового (максимальное и минимальное значение), квазипикового, среднего квадратического значения уровней входных радиосигналов, частоты несущего колебания и его спектральных составляющих, индикации результатов измерений уровней в аналоговом и цифровом представлениях.

Внешний вид приемника приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклейки приведены на рисунке 2.

Внешний вид. Приемники измерительные (FCLS1536), http://oei-analitika.ru

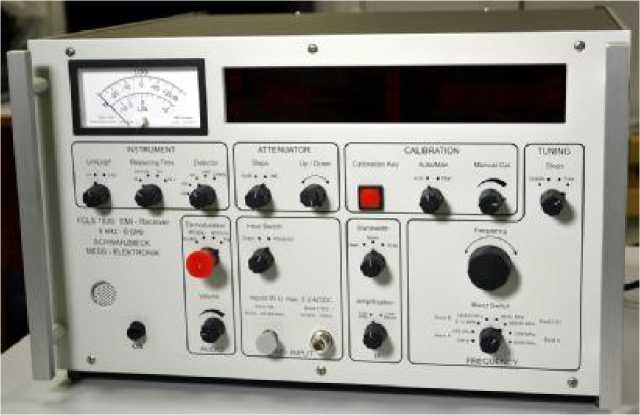

Рис. 1 Внешний вид приемника

Внешний вид. Приемники измерительные (FCLS1536), http://oei-analitika.ru

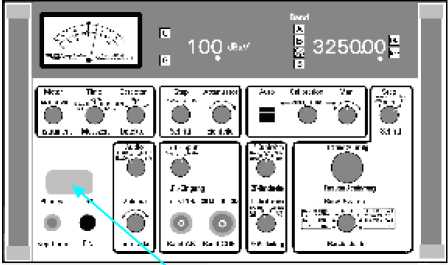

Рис. 2

Внешний вид. Приемники измерительные (FCLS1536), http://oei-analitika.ru
Внешний вид. Приемники измерительные (FCLS1536), http://oei-analitika.ru
Внешний вид. Приемники измерительные (FCLS1536), http://oei-analitika.ru

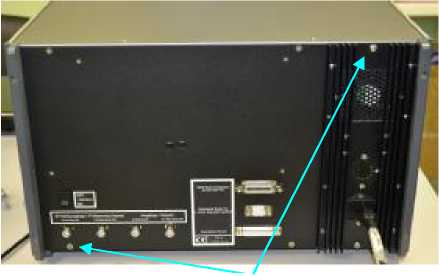

* - место для размещения наклейки

** - места для пломбировки от несанкционированного доступа


В комплект поставки приемников входят :

  • - приемник измерительный FCLS1536 - 1 шт.;

  • - эксплуатационная документация 1 к-т;

  • - методика поверки - 1 шт.


Основные метрологические и технические характеристики приемников

приведены в таблице 1.

Таблица 1

Наименование параметра (характеристики)

Значение параметра (характеристики)

Диапазон рабочих частот, МГц

от 0,009 до 6000

Максимальное значение измеряемого уровня напряжения гармонического колебания, дБмкВ, не менее

130

Пределы допускаемой относительной погрешности измерений частоты гармонического колебания

± 3Ч06

Пределы допускаемой погрешности измерений уровня напряжения гармонического, дБ

± 1

Уровень собственных шумов при ширине полосы пропускания (в режиме измерений с детектором среднеквадратических значений CRMS), дБмкВ, не более:

- 200 Гц (на частотах до 150 кГц)

минус 25

- 9 кГц (в диапазоне частот от 150 кГц до 30 МГц)

минус 15

- 120 кГц (в диапазоне частот от 30 до 1000 МГц)

минус 5

- 1 МГц (на частотах свыше 1 ГГц)

5

Ослабление зеркальных каналов приема, дБ, не менее

65

Ослабление сигналов частот равных промежуточным, дБ, не менее

65

Масса, кг, не более

29

Габаритные размеры (длина х ширина х высота) мм, не более

447 х 275 х 460

Время подготовки к работе, минут, не более

30

Время непрерывной работы, ч, не менее

8

Параметры электропитания: напряжение переменного тока, В

220 + 22

частота, Гц

50 ± 1

Потребляемая мощность, В-А, не более

80

Наименование параметра (характеристики)

Значение параметра (характеристики)

Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20° С, % атмосферное давление, кПа

от 15 до 25

80

от 84 до 106,7
