Номер по Госреестру СИ: 83649-21
83649-21 Эквиваленты сети
(NNBM 812х)
Назначение средства измерений:
Эквиваленты сети NNBM 812x (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Внешний вид.
Эквиваленты сети
Рисунок № 1
Внешний вид.
Эквиваленты сети
Рисунок № 2
Внешний вид.
Эквиваленты сети
Рисунок № 3
Внешний вид.
Эквиваленты сети
Рисунок № 4
Внешний вид.
Эквиваленты сети
Рисунок № 5
Внешний вид.
Эквиваленты сети
Рисунок № 6
Внешний вид.
Эквиваленты сети
Рисунок № 7
Знак утверждения типа
Знак утверждения типа» и заводского номера представлены на рисунках 1,2. Заводской номер наносится на лицевую панель корпуса эквивалентов сети в виде наклейки в формате «S/N ХХХХХ».Рисунок 1а - Эквивалент сети NNBM 8124 вид спереди (слева), NNBM 8124 вид сзади (справа)
Рисунок 1б - Эквивалент сети NNBM 8124-200 вид спереди (слева), NNBM 8124-200 вид сзади (справа)
Рисунок 1в - Эквивалент сети NNBM 8124-400 вид спереди (слева), NNBM 8124-400 вид сзади (справа)
Рисунок 1г - Эквивалент сети NNBM 8126 A 890 (слева), NNBM 8124-800 (справа)
место нанесения знака
место нанесения
утверждения типа
места для пломбировки от несанкционированного доступа
Рисунок 2 - Места пломбировки эквивалентов сети
место нанесения ■■■ ~ наклейки
(2J Schwarzbeck MESS-ELEKTRONIK
NNBM 8124-400
EuT
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, кГц: NNBM 8124 |
от 100 до 1,5^105 |
NNBM 8124-200 |
от 100 до 1,1-105 |
NNBM 8124-400 |
от 100 до 1,1-105 |
NNBM 8124-800 |
от 100 до 1,1-105 |
NNBM 8126 A 890 |
от 100 до 4Д 105 |
Наименование характеристики |
Значение |
Коэффициент калибровки, дБ, не более: NNBM 8124, NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8124-800, NNBM 8126 A 890 в диапазоне частот до 110 МГц |
2,0 |
NNBM 8124 в диапазоне частот свыше 110 МГц |
5,0 |
NNBM 8126 A 890 в диапазоне частот свыше 110 МГц |
15,0 |
Пределы абсолютной погрешности коэффициента калибровки (для всех модификаций), дБ, не более |
±2,0 |
Развязка (между линиями «Main» и «EuT» на частотах свыше 3 МГц), |
40,0* |
дБ, не менее |
* - нормируется для всех модификаций кроме NNBM 8126 A 890.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||||
NNBM 8124 |
NNBM 8124-200 |
NNBM 8124-400 |
NNBM 8124-800 |
NNBM 8126 A 890 | |
Габаритные размеры |
165х 160х |
210х160х |
450х220х |
533х300х |
320х220х |
(длинахширинахвысота), мм, не более |
210 |
165 |
225 |
312 |
220 |
Масса, кг, не более |
1,9 |
3 |
6 |
13,9 |
4,4 |
Параметры электропитания: - номинальный выходной ток, А |
70 |
200 |
250 |
800 |
70 |
Условия применения: | |||||
- температура окружающего |
от +15 до +25 | ||||
воздуха, °С | |||||
- относительная влажность воздуха при температуре +25 °С, %, не более |
80 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус эквивалента сети методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к эквивалентам сети NNBM 812хПриказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 года № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц».
ГОСТ 30805.16.1.2-2013. Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам.
Изготовитель
Фирма «Schwarzbeck Mess-Elektronik OHG», Германия.D-69250, г. Шенау, ул. Зигельхаузер, 25.
Телефон: +49(0)6228/1001, факс: +49(0)6228/1003.
Электронная почта: office@schwarzbeck.de.
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон +7(495) 583-99-23, факс: +7(495) 583-99-48
Конструктивно эквивалент сети выполнен в виде моноблока. Управление работой эквивалента сети осуществляется как в ручном режиме, так и дистанционно.
Принцип работы эквивалентов сети (V-образные эквиваленты сети) заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство - источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (анализатором спектра, селективным вольтметром).
Выпускаемые модификации эквивалентов сети NNBM 812x: NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8124-800, NNBM 8126 A 890. Данные модификации отличаются номинальными значениями рабочих токов и напряжений, типами используемых соединений (разъем для тестируемого устройства сети электропитания) и зажимов.
Общий вид эквивалентов сети, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа» и заводского номера представлены на рисунках 1,2. Заводской номер наносится на лицевую панель корпуса эквивалентов сети в виде наклейки в формате «S/N ХХХХХ».

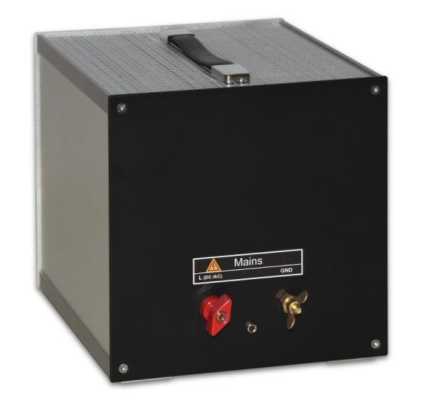

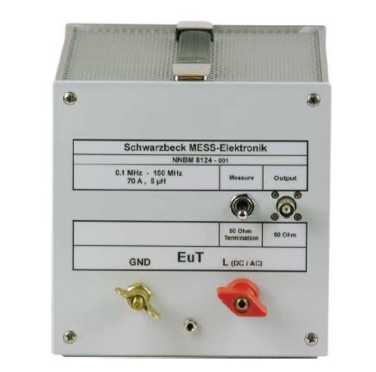

Рисунок 1а - Эквивалент сети NNBM 8124 вид спереди (слева), NNBM 8124 вид сзади (справа)

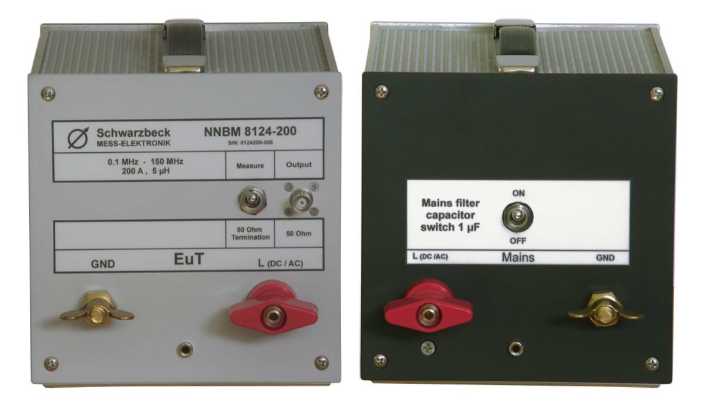

Рисунок 1б - Эквивалент сети NNBM 8124-200 вид спереди (слева), NNBM 8124-200 вид сзади (справа)

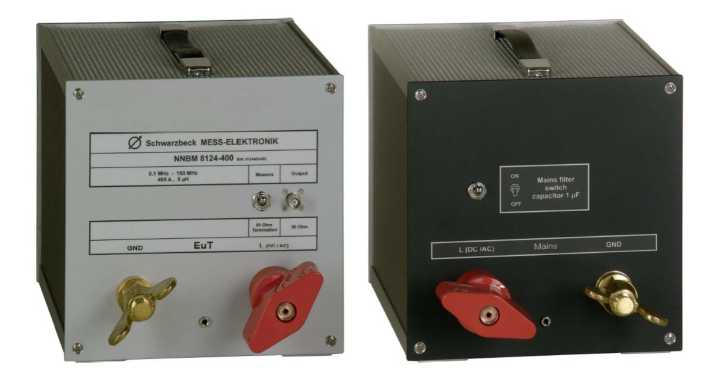

Рисунок 1в - Эквивалент сети NNBM 8124-400 вид спереди (слева), NNBM 8124-400 вид сзади (справа)

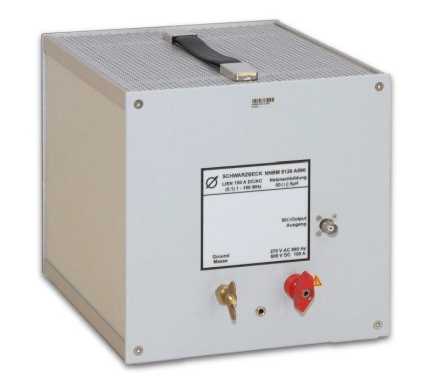

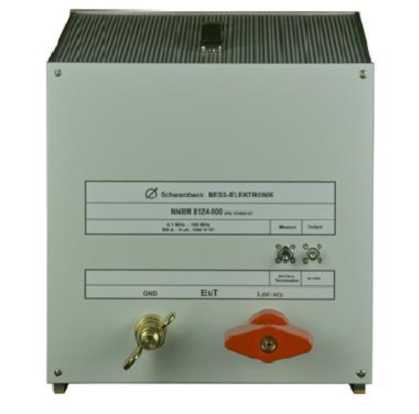

Рисунок 1г - Эквивалент сети NNBM 8126 A 890 (слева), NNBM 8124-800 (справа)
место нанесения знака
место нанесения
утверждения типа
места для пломбировки от несанкционированного доступа

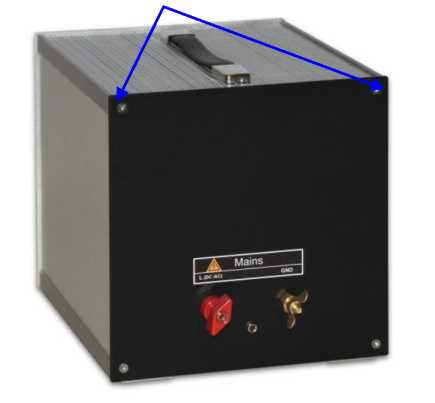

Рисунок 2 - Места пломбировки эквивалентов сети
место нанесения ■■■ ~ наклейки
(2J Schwarzbeck MESS-ELEKTRONIK
NNBM 8124-400
EuT
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество, шт. |
Эквивалент сети |
NNBM 8124 |
1 (по заказу) |
NNBM 8124-200 |
1 (по заказу) | |
NNBM 8124-400 |
1 (по заказу) | |
NNBM 8124-800 |
1 (по заказу) | |
NNBM 8126 A 890 |
1 (по заказу) | |
Руководство по эксплуатации |
- |
1 |
Методика поверки |
- |
1 |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, кГц: NNBM 8124 |
от 100 до 1,5^105 |
NNBM 8124-200 |
от 100 до 1,1-105 |
NNBM 8124-400 |
от 100 до 1,1-105 |
NNBM 8124-800 |
от 100 до 1,1-105 |
NNBM 8126 A 890 |
от 100 до 4Д 105 |
Наименование характеристики |
Значение |
Коэффициент калибровки, дБ, не более: NNBM 8124, NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8124-800, NNBM 8126 A 890 в диапазоне частот до 110 МГц |
2,0 |
NNBM 8124 в диапазоне частот свыше 110 МГц |
5,0 |
NNBM 8126 A 890 в диапазоне частот свыше 110 МГц |
15,0 |
Пределы абсолютной погрешности коэффициента калибровки (для всех модификаций), дБ, не более |
±2,0 |
Развязка (между линиями «Main» и «EuT» на частотах свыше 3 МГц), |
40,0* |
дБ, не менее |
* - нормируется для всех модификаций кроме NNBM 8126 A 890.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||||
NNBM 8124 |
NNBM 8124-200 |
NNBM 8124-400 |
NNBM 8124-800 |
NNBM 8126 A 890 | |
Габаритные размеры |
165х 160х |
210х160х |
450х220х |
533х300х |
320х220х |
(длинахширинахвысота), мм, не более |
210 |
165 |
225 |
312 |
220 |
Масса, кг, не более |
1,9 |
3 |
6 |
13,9 |
4,4 |
Параметры электропитания: - номинальный выходной ток, А |
70 |
200 |
250 |
800 |
70 |
Условия применения: | |||||
- температура окружающего |
от +15 до +25 | ||||
воздуха, °С | |||||
- относительная влажность воздуха при температуре +25 °С, %, не более |
80 |
