Номер по Госреестру СИ: 53550-13
53550-13 Системы управления водно-химическим режимом котлов
(3D TRASAR BOILER серии 060-BLM)
Назначение средства измерений:
Системы управления водно-химическим режимом котлов 3D TRASAR BOILER серии 060-BLM (далее — системы) предназначены для автоматического непрерывного измерения удельной электрической проводимости (УЭП), рН и температуры воды котлов и управления дозировочными насосами подачи реагентов и клапанами продувки.
Внешний вид.
Системы управления водно-химическим режимом котлов
Рисунок № 1
Внешний вид.
Системы управления водно-химическим режимом котлов
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 17.05.2018
Номер записи - 143494
ID в реестре СИ - 365894
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Компания "Nalco Italiana Manufacturing S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№509 от 2013.05.16 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 32122-13,53517-13,34684-13,53518-13 по 53537-13,16078-13,53538-13 по 535640-13)
№3410 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Лубяные культуры и продукция, производимая из них" (ТК 460)
Наличие аналогов СИ: Системы управления водно-химическим режимом котлов (3D TRASAR BOILER серии 060-BLM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
53550-13 Системы управления водно-химическим режимом котлов (3D TRASAR BOILER серии 060-BLM) Компания "Nalco Italiana Manufacturing S.r.l." (ИТАЛИЯ ) |
24248-09 Приборы комбинированные (ТКА-ПКМ) ООО "НТП "ТКА" (РОССИЯ г.С.-Петербург) |
Все средства измерений ООО "НТП "ТКА"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53550-13 17.05.2018 |
Системы управления водно-химическим режимом котлов, 3D TRASAR BOILER серии 060-BLM Компания "Nalco Italiana Manufacturing S.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
60629-15 06.05.2020 |
Системы управления водно-химическим режимом, 3D Trasar Cooling Компания "Nalco Italiana Manufacturing S.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
68484-17 04.09.2022 |
Установки управления водно-химическим режимом, 3D Trasar мод. 3DT-CW8214.88, 3DT-CW8544.88 Компания "Nalco Italiana Manufacturing S.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Приборы комбинированные (ТКА-ПКМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы комбинированные (ТКА-ПКМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Система имеет встроенное программное обеспечение (ПО), разработанное фирмой-изготовителем специально для решения задач измерения параметров воды котлов.
ПО осуществляет функции:
расчет содержания определяемого параметра;
отображение результатов измерений на графическом ЖКИ дисплее анализатора; передачу результатов измерений по интерфейсу связи с ПК;
контроль целостности программных кодов ПО, настроечных и калибровочных констант;
контроль общих неисправностей;
контроль архивации измерений;
контроль внешней связи (RS232, RS485, USB);
контроль журналов изменений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО системы учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
NALCO NXC Firmware |
Host 3.00.01.01.bin |
3.00.01.01 |
0x96D8F049 |
32-bit CRC |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. | ||||
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на табличку, расположенную на передней панели системы.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Система управления воднохимическим режимом котлов 3D TRASAR BOILER серии 060-BLM. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам управления водно-химическим режимом котлов 3D TRASAR BOILER серии 060-BLM
-
1. ГОСТ 22171-90 «Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия»,
-
2. ГОСТ 27987-88 «ГСП. Анализаторы жидкости потенциометрические. Общие технические условия»,
-
3. ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия»;
-
4. ГОСТ Р 8.722-2010 «ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки».
-
5. Р 50.2.036-2004 «ГСИ. рН-метры и иономеры. Методика поверки».
-
6. Техническая документация фирмы-изготовителя NALCO ITALIANA
MANUFACTURING s.r.l.
Поверка
Поверкаосуществляется по документу МП 242 - 1475 - 2013 «Системы управления воднохимическим режимом котлов 3D TRASAR BOILER серии 060-BLM. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10 января 2013 г., в режиме УЭП - по ГОСТ 8.722-2010, в режимах рН и температура - по Р 50.2.036-2004.
Основные средства поверки:
-буферные растворы - рабочие эталоны рН 2-го и 1-го разряда по ГОСТ 8.120-99 (готовят из стандарт-титров по ТУ 2642-001-42218836-96 «рН-метрия. Стандарт-титры для приготовления рабочих эталонов 2-го и 3-го разрядов»);
-
- кондуктометр лабораторный КЛ-4 "Импульс", 5Ж.840.047ТУ;
-
- эталонные растворы (водные растворы КС1) удельной электрической проводимости 2-ого разряда с относительной погрешностью не более 1%, катушки сопротивления или магазины сопротивления кл.0,5 с номинальными значениями сопротивлений.
-
- преобразователь сигналов ТС и ТП прецизионный «ТЕРКОН» с термометром ТПС-100, пределы допускаемой абсолютной погрешности ± 0,01 °С.
Изготовитель
Компания NALCO ITALIANA MANUFACTURING S.r.l.Адрес: Via Ninfina II, snc. 04012 Cisterna di Latina (LT), Италия
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева». 119005, Санкт-Петербург, Московский пр.19, тел.(812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия систем заключается в измерении электрического сигнала, поступающего с одного из датчиков физико-химических параметров жидкости: потенциометрического (измерение рН) и кондуктометрического (измерение УЭП).
Системы является стационарными изделиями и конструктивно состоят из:
блока пробоподготовки для понижения температуры и давления анализируемой пробы;
первичных преобразователей (датчиков рН, УЭП, температуры);
блока управления (контроллера).
Каналы измерения окислительно-восстановительного потенциала (ОВП) и объемной доли флуоресцентной добавки 3 D TRASAR3 в ингибиторе (ppm) в воде котлов применяются в системе в качестве индикаторных.
На лицевой панели контроллера находится жидкокристаллический (ЖК) дисплей для цифрового отображения результатов измерений и клавиатура для выбора и управления режимами работы. В анализаторах предусмотрена автоматическая температурная компенсация. Для измерения температуры используются два платиновых преобразователя.
В блок пробоподготовки входят манометры и ротаметр, используемые в качестве индикаторов.
Контроллер, выполняет математическую обработку и передачу полученной информации, автоматическую температурную компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.
Общий вид системы приведен на рисунках 1 и 2.

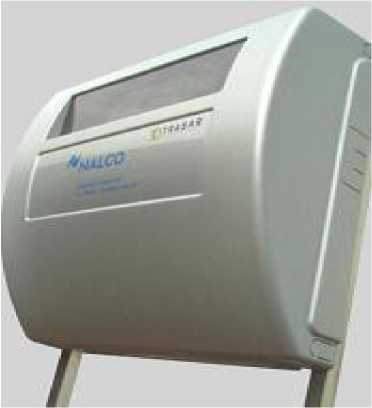

Рисунок 1. Защитная крышка системы.

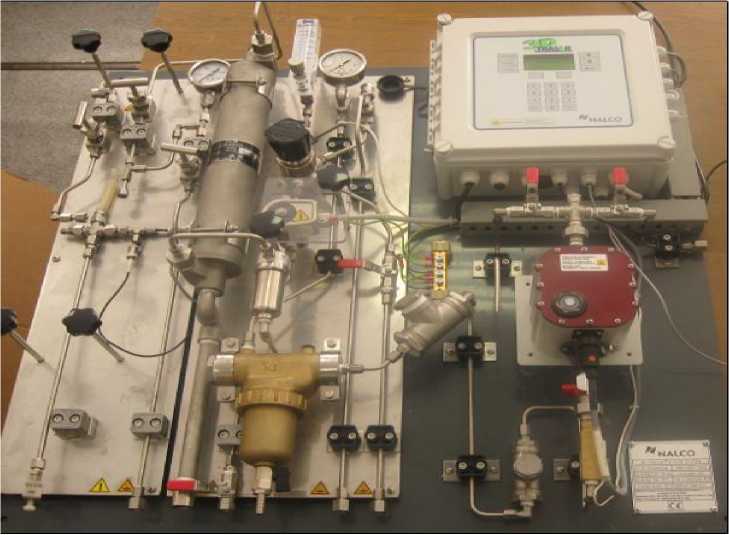

Рисунок 2. Общий вид системы.
Основные функции системы управления:
- поддержание водно - химического режима котлов ;
- поддержание установленной программы реагентной обработки, необходимой для снижения коррозии и отложений в котлах.
- уменьшение потребления водных и энергетических ресурсов .
В контроллере системы реализованы два способа управления :
- Пуск/Стоп (релейный выходной сигнал ) - для запуска и остановки дозировочных насосов при подаче реагентов и для управления клапанами продувки);
- PID- регулирование (8 токовых выходных сигналов (4-20) мА) - для управления производительность дозировочных насосов.
Передача данных от измерительных датчиков системы может осуществляться по протоколу MOD-BUS через цифровой интерфейс RS-485.
Комплект поставки систем приведен в таблице 4. Таблица 4.
|
Наименование |
Количество |
|
Система управления водно-химическим режимом котлов 3D TRASAR BOILER серии 060-BLM (с датчиками рН, УЭП, температуры) |
1 шт. |
|
Руководство по эксплуатации «Система управления воднохимическим режимом котлов 3D TRASAR BOILER серии 060-BLM» |
1 экз. |
|
Методика поверки МП-242 - 1475 - 2013 |
1 экз. |
-
1) Диапазоны измерений и пределы допускаемой погрешности приведены в таблице 2.
Таблица 2.
|
Измерительный канал |
Единица измерений |
Диапазоны измерений |
Пределы допускаемой погрешности в рабочих условиях |
Номинальная цена единицы наименьшего разряда | ||
|
абсолютной |
приведенной, % |
относительной, % | ||||
|
Водородный показатель рН* |
- |
0 - 14 |
± 0,1 |
- |
- |
0,01 |
|
Удельная электрическая проводимость (УЭП) |
мкСм/см |
1,0 - 10 св. 10 - 500 |
- |
± 20 |
± 20 |
0,01 |
|
5,0 - 100 св.100 - 10000 |
- |
± 15 |
± 15 |
0,01 | ||
|
Температура |
оС |
(5 - 100)** |
± (0,3+ 0,005|t|) |
- |
- |
0,01 |
Примечания:
-
1 Погрешности нормированы в соответствии с ГОСТ 22729-84 «Анализаторы жид -костей. ГСП. Общие технические условия».
-
2 * показатель для питательной воды по ГОСТ 20995-75.
-
3 ** диапазон показаний составляет (5 - 260) оС.
-
2) Изменение показаний за 24 ч непрерывной работы, в долях от пределов допускаемой погрешности:
-
4) Диапазон времени установления показаний, с: 10 - 30
-
5) Напряжение питания переменным током частотой (50 ± 1) Гц, В (230 ± 23)
-
7) Габаритные размеры и масса системы приведены в таблице 3. Таблица 3.
Габаритные размеры, мм, не более
Масса, кг, не более
длина
ширина
высота
700
850
1750
70
-
8) Условия эксплуатации:
- диапазон температуры окружающего воздуха от 5 оС до 35 оС
25 оС;
-относительная влажность окружающего воздуха, не более 80 % при температуре
- диапазон атмосферного давления
от 84 до 106,7 кПа от 5 оС до 260 оС
10300
-
9) Параметры анализируемой среды:
0
-диапазон температур анализируемой воды, С - давление воды, кПа , не более
-
10) Средняя наработка на отказ: 24000 ч (пр доверительной вероятности Р=0,95)
-
11) Средний срок службы 10 лет
