Номер по Госреестру СИ: 46866-11
46866-11 Системы ультразвукового контроля на фазированной решетке
(HARFANG VEO)
Назначение средства измерений:
Системы ультразвукового контроля на фазированной решетке HARFANG VEO (далее -системы VEO) предназначены для измерений толщины объекта контроля и утонения (коррозионный износ), расстояния по горизонтальной оси и глубины залегания дефектов в основном теле металлических и полимерных изделий, сварных, паяных соединениях особо ответственных технологических объектов, выявления дефектов несплошности и неоднородности материала (трещины, поры, расслоения, включения и т.д.)
Внешний вид.
Системы ультразвукового контроля на фазированной решетке
Рисунок № 1
Внешний вид.
Системы ультразвукового контроля на фазированной решетке
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.04.2026
Номер записи - 135607
ID в реестре СИ - 358007
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Система ультразвукового контроля на фазированной решетке HARFANG VEO, Система ультразвукового контроля на фазированной р, Система ультразвукового контроля на фазированной решетке*** HARFANG VEO, Нет модификации, Нет данных, Наrfаng VЕО, Наrfang VЕО, Без модификации, ISONIC 2009, ISONIC 2010, HARFANG VEO, HAGFANG VEO, -,
Производитель
Изготовитель - Фирма "Sonatest Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 726
Выдано извещений - 6
Кол-во периодических поверок - 462
Кол-во средств измерений - 79
Кол-во владельцев - 100
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 1945 дн.
Приказы РСТ, где упоминается данный тип СИ
№460 от 2016.04.22 О продлении срока действия свидетельств об утверждении типа средств измерений
№1281 от 2017.06.08 О продлении срока действия свидетельств об утверждении типа средств измерений
№501 от 2021.04.12 О продлении срока действия утвержденных типов средств измерений
№2462 от 2020.12.31 О внесении изменений в описание типа на системы ультразвукового контроля на фазированной решетке HARFANG VEO
Наличие аналогов СИ: Системы ультразвукового контроля на фазированной решетке (HARFANG VEO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Sonatest Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24688-08 01.12.2013 |
Толщиномеры ультразвуковые, T-Gage IV, T-Gage IV DL, T-Gage IV+, T-Gage IV MM Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
38730-08 03.04.2019 |
Дефектоскопы ультразвуковые, Sitescan 123W, 150S, 250S, Masterscan 350M, 380M, Powerscan 450D, Railscan 125 Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
39178-08 01.12.2013 |
Толщиномеры ультразвуковые, Alphagage, Betagage, B-Gage, Sonagage III, Steelgage II Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
42434-09 01.01.2015 |
Толщиномеры ультразвуковые, Microgage II, Microgage VX, CT-Gage, CT-Gage DL, CT-Gage DL+ Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
42988-09 01.01.2015 |
Дефектоскопы ультразвуковые, SITESCAN D10/D20, Dryscan 410 Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
46866-11 22.04.2026 |
Системы ультразвукового контроля на фазированной решетке, HARFANG VEO Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
58187-14 15.07.2024 |
Дефектоскопы ультразвуковые с фазированной решеткой, Harfang Prisma Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
58298-14 15.07.2024 |
Толщиномеры ультразвуковые, Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V СDL, V CW, V СDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW) Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Системы ультразвукового контроля на фазированной решетке (HARFANG VEO)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 9 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 28 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 20 | 0 | 20 | 0 | 20 | 0 | 20 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 1 | 0 | 5 | 1 | 6 | 0 | 5 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 17 | 2 | 0 | 14 | 0 | 14 | 0 | 14 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 40 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 6 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 46 | 3 | 0 | 46 | 0 | 37 | 0 | 37 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 7 | 1 | 0 | 7 | 1 | 7 | 0 | 7 | |
| ФБУ «Волгоградский ЦСМ» (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АНК" (RA.RU.310566) | 23 | 1 | 1 | 10 | 0 | 16 | 0 | 5 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 55 | 10 | 1 | 53 | 0 | 48 | 1 | 47 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 11 | 1 | 0 | 9 | 0 | 11 | 0 | 9 | |
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 56 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 59 | 6 | 0 | 54 | 2 | 59 | 0 | 54 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 111 | 16 | 0 | 111 | 2 | 55 | 0 | 55 | |
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АЗ Инжиниринг" (RA.RU.312199) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 49 | 4 | 5 | 42 | 0 | 30 | 5 | 25 | ||
| ООО "НВП "КРОПУС" (РОСС RU.0001.310405) | 4 | 0 | 0 | 0 | 4 | 0 | 0 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АНК" (RA.RU.310566) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 26 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Самарский ЦСМ» (RA.RU.311251) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 16 | 0 | 16 | 0 | 5 | 0 | 5 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Системы ультразвукового контроля на фазированной решетке (HARFANG VEO)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
14212 | 9953 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
13466 | 9953 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
8877 | 9953 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7416 | 9953 |
|
ФБУ Омский ЦСМ Омская область |
6733 | 9953 |
Программное обеспечение
Обработка результатов измерений, управление системой, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Veo |
|
Номер версии (идентификационный номер) ПО |
3.19.4 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам ультразвукового контроля на фазированной решетке HARFANG VEOТехническая документация фирмы Sonatest Ltd, Великобритания
Поверка
Поверкаосуществляется по документу МП 057.Д4-19 «ГСИ. Системы ультразвукового контроля на фазированной решетке HARFANG VEO. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 04.09.2020.
Основные средства поверки:
Осциллограф цифровой TDS2012B (рег. № 32618-06). Генератор сигналов сложной формы AFG3022 (рег. № 32620-06). Комплект мер ультразвуковых ККО-3: мера №3Р, мера №3 (рег. № 63388-16).
Штангенциркуль ШЦЦ-I (рег. № 52058-12).
Линейка измерительная металлическая (рег. № 20048-05).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «ПАНАТЕСТ» (ООО «ПАНАТЕСТ») ИНН 7722689569Адрес: 111250, г. Москва, ул. Авиамоторная, д.12, noM.XV, офис 4
Телефон (факс): +7 (495) 587-82-98
Web-сайт: www.panatest.ru
е-mail: mail@panatest.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-56-33
Факс: (495) 437-31-47
Web-сайт: www.vniiofi.ru
е-mail: vniiofi@vniiofi.ru
Принцип действия систем VEO основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
Система VEO представляет собой ультразвуковой прибор, включающий 16, 32 или 64 независимых генератора\приемника УЗ импульсов и до 128 мультиплексированных ультразвуковых канала (в зависимости от модели), работающих как на излучение, так и на прием. Принцип действия системы VEO основан на методе ультразвуковой фазированной решетки. Активная поверхность многоэлементного пьезоэлектрического преобразователя разделена на множество (до 128) элементов, каждый из которых контролируется независимым каналом электроники. Все элементы решетки формируют диаграмму направленности излучения, путем фазового сдвига (разности взаимных расстояний, выраженных в единицах времени). Результатом является составной ультразвуковой пучок, сходный с традиционным УЗ-пучком, но управляемый и фокусируемый.
Система состоит из электронного блока, преобразователей и датчиков пути.
Управление диаграммой направленности дает возможность производить сканирование объекта контроля с изменяемым углом ввода от 0 до 89 градусов. Результатом является визуализированное секторное изображение дефектов в объекте контроля на заданных углах ввода с высоким разрешением до 0,05 градусов, после математической обработки сигналов встроенным программным обеспечением дефектоскопа.
В дополнение к модулю фазированных решёток (ФАР) система VEO имеет два независимых ультразвуковых генератора/приёмника для работы с одноэлементными пьезоэлектрическими преобразователями (ПЭП) эхо-импульсным, раздельным или TOFD методами.
Система VEO построена на процессорной базе Intel, с операционной системой Linux, со специализированным встроенным программным обеспечением, адаптированным для работы с кодировщиком положения, аналоговым выходом, а так же протоколом передачи данных Ethernet 10/100. Дополнительно может использоваться программное обеспечение для пост обработки данных UTStudio.

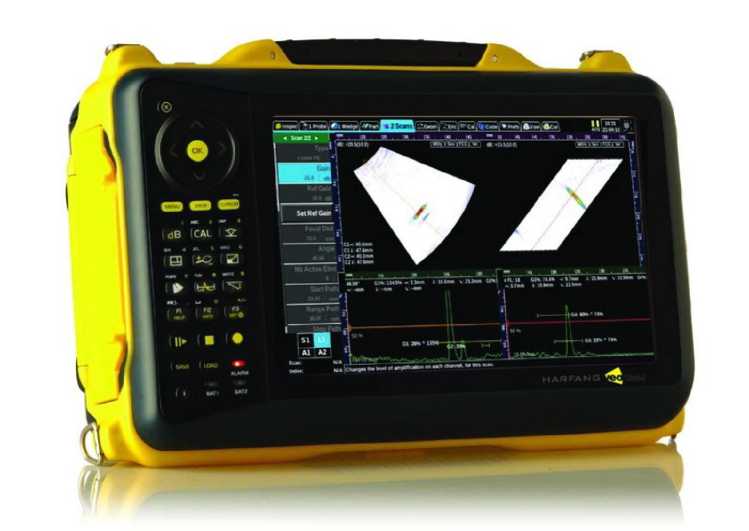

Общий вид систем представлен на рисунке 1.
Рисунок 1 - Общий вид систем

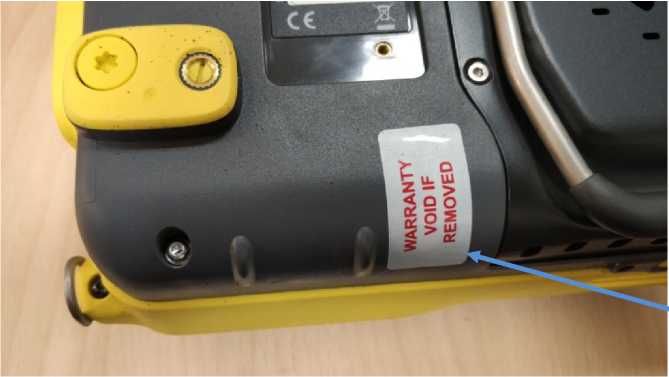

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 4 - Комплектность систем
|
Наименование |
Обозначение |
Количество |
|
Система ультразвукового контроля на фазированной решетке HARFANG VEO |
1 шт. | |
|
Кабель для подключения многоэлементных преобразователей |
1 шт. | |
|
Многоэлементный преобразователь |
1 шт.* | |
|
Призма для многоэлементного ПЭП |
1 шт.* | |
|
Датчик пути |
1 шт. | |
|
Аккумулятор |
2 шт.* | |
|
Зарядное устройство |
1 шт. | |
|
Блок питания |
1 шт. | |
|
Защитный кейс для транспортировки |
1 шт. | |
|
Программное обеспечение |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 057.Д4-19 |
1 экз. |
|
*количество в соответствии с заказом | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения длительности временных интервалов, мкс |
от 0 до 5000 |
|
Пределы допускаемого значения абсолютной погрешности измерения длительности временных интервалов, мкс |
±(0,05+0,0001-Т) |
|
Пределы допускаемого значения абсолютной погрешности измерения амплитуд сигналов на входе приемника (от высоты экрана), % |
±2 |
|
Диапазон измерения глубины залегания дефектов, по стали, мм |
от 3 до 500 |
|
Пределы допускаемого значения абсолютной погрешности измерения глубины залегания дефектов, мм |
±0,8 |
|
Пределы допускаемого значения абсолютной погрешности измерения расстояния по горизонтальной оси, мм |
±0,8 |
|
Диапазон измерения расстояния, пройденного датчиком пути, мм |
от 2 до 20000 |
|
Пределы допускаемого значения абсолютной (относительной) погрешности измерения расстояния, пройденного датчиком пути: в диапазоне от 2 до 100 мм, мм в диапазоне от 0,1 до 20 м, % |
±1 ±0,5 |
|
*где Т - значение временного интервала, мкс | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество независимых каналов |
16, 32 или 64 |
|
Максимальное количество элементов в матрице ПЭП |
до 128 |
|
Форма импульса генератора |
отрицательный, прямоугольный импульс |
|
Номинальное значение напряжения генератора для ФАР, В |
от 50 до 150 |
|
Номинальное значение напряжения генератора для одноканальной платы, В |
от 50 до 400 |
|
Длительность импульса, нс |
от 10 до 500 |
|
Разрешение по временной оси, нс |
2,5 |
|
Диапазон усилителя |
до 80 дБ, с шагом 0,1 дБ |
|
Представление сигналов |
A/B/C/L/S/TOFD-сканы, вид сверху, вид сбоку |
|
Интерфейс удаленного управления |
Ethernet 10/100 |
|
Видео выход |
Video out (SVGA) |
|
USB порт |
3 |
|
Тип батареи |
Smart Li-ion battery |
|
Время работы от батареи |
до 6 часов (2 батареи) |
|
Габаритные размеры средства измерений, мм, не более |
220x335x115 |
|
Масса, кг, не более |
5,75 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +50 |
|
Температура хранения, °С |
от -20 до +70 |
