Номер по Госреестру СИ: 53257-13
53257-13 Весы электронные
(IF)
Назначение средства измерений:
Весы электронные IF (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Внешний вид.
Весы электронные
Рисунок № 1
Внешний вид.
Весы электронные
Рисунок № 2
Внешний вид.
Весы электронные
Рисунок № 3
Внешний вид.
Весы электронные
Рисунок № 4
Внешний вид.
Весы электронные
Рисунок № 5
Внешний вид.
Весы электронные
Рисунок № 6
Программное обеспечение
Весы оснащены встроенным разделенным программным обеспечением. Идентификационное наименование программного обеспечения и наименование версии высвечивается при обращении к одноименному подпункту меню весов. Основные функции программного обеспечения: обработка сигнала весоизмерительных датчиков, и последующий пересчет его в единицы массы; хранение данных юстировки, результатов измерений, вывод данных на экран.
Программное обеспечение весов заложено в микроконтроллере взвешивающего модуля в процессе производства и защищено от доступа и изменения пломбами.
Лист № 4 Всего листов 7 Программное обеспечение разделено на метрологически значимую и незначимую части, метрологически незначимая часть содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием.
Обновление метрологически значимой части программного обеспечения в процессе эксплуатации весов не предусмотрено.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО)
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
не применяется |
не применяется |
00-20-XX* 00-42-XX* 00-43-XX* 00-48-XX* |
не применяется |
не применяется |
* Примечание - обозначение XX относится к метрологически незначимой части ПО.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

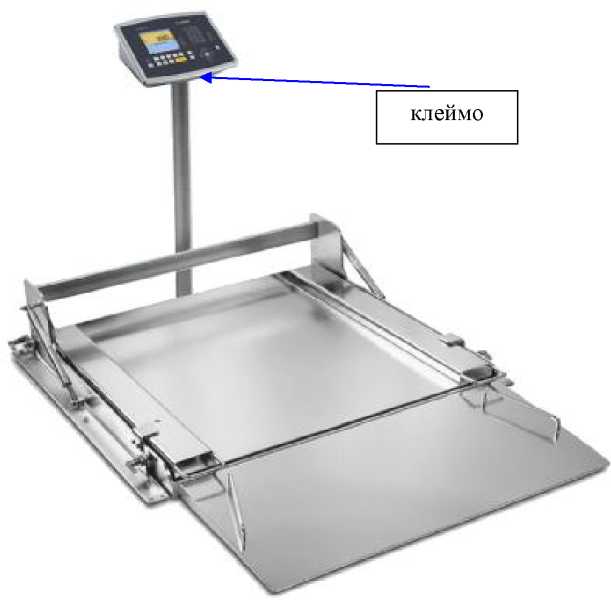

Фотография внешнего вида весов представлена на рисунке 3.
клеймо
Рис. 3 - Весы электронные IF
Место нанесения поверительного клейма (знака поверки в виде наклейки) обозначено стрелкой.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам электронным IF
ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация фирмы «Sartorius Weighing Technology GmbH», Германия.
Изготовитель
фирма «Sartorius Weighing Technology GmbH» Weender landstrasse 94 - 108, 37075 Goettingen, Germany, Tel: +49.551.308.0, Fax: +49.551.308.3289, http://www.sartorius.de
Заявитель
ЗАО «САРТОГОСМ»
192007, г. Санкт-Петербург, ул. Расстанная, д.2, корп.2, лит.А
'Гел: (812) 380-25-69, http:// www.sartogosm.ru
Лист № 7 Всего листов 7
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru. Аккредитован в соответствии с требованиями Федерального агентства по техническому регулированию и метрологии и зарегистрирован в Государственном реестре средств измерений под № 30005-11.
Принцип действия весов основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал и преобразуемый аналогоцифровым преобразователем в цифровой сигнал. Результат взвешивания выводится на жидкокристаллический дисплей модуля терминала.
Конструктивно весы представляют собой два модуля, соединенных системой обмена данных - взвешивающий модуль и модуль терминала, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение грузоприемного устройства.
Взвешивающий модуль оснащен следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ Р 53228-2008):
-
- устройством установки по уровню (Т.2.7.1);
-
- устройствами установки нуля (Т.2.7.2):
-
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
-
- автоматическим устройством установки нуля (Т.2.7.2.3);
-
- устройством первоначальной установки нуля (Т.2.7.2.4);
-
- устройством слежения за нулем (может быть отключено) (Т.2.7.3);
-
- устройствами тарирования (Т.2.7.4):
-
- устройством уравновешивания тары (Т.2.7.4.1);
-
- устройством взвешивания тары (Т.2.7.4.2);
-
- устройством предварительного задания массы тары (Т.2.7.5).
Взвешивающие модули выпускаются одно и двух диапазонными (Т.3.2.7), в разных модификациях, отличающихся метрологическими и техническими характеристиками 4-150, 4-300, 4-600, 4-1000, 4-1500, 4-3000.
Модули терминала выпускаются в разных модификациях, отличающихся исполнением дисплея, исполнением корпуса модуля, наличием прикладных программ, не связанных со взвешиванием. Обозначение модели модуля терминала складывается из следующих позиций:
CAIX1 X2, где
X1 - буквенное обозначение варианта исполнения корпуса:
-
■ S - влаго-пылезащищенное исполнение,
-
■ SL - пылезащищенное исполнение,
X2 - вариант исполнения дисплея и наличие прикладных программ:
-
■ 1 - жидкокристаллический дисплей, без прикладных программ,
-
■ 2 - жидкокристаллический дисплей, с прикладными программами,
-
■ 3 - матричный дисплей с подсветкой, с прикладными программами,
Список прикладных программ, не связанных со взвешиванием:
-
- подсчет числа объектов, имеющих примерно одну и ту же массу;
-
- суммирование;
-
- контрольное взвешивание;
-
- сортировка;
-
- усреднение;
-
- вычисление процентных соотношений и др.
Весы оснащаются интерфейсом передачи данных: RS 232С. Идентификационные маркировки и защитные пломбы
Идентификационные маркировки и защитные пломбы наносятся на каждый модуль. Схемы нанесения маркировок и пломб на модули представлены на рисунках 1а, 1б.

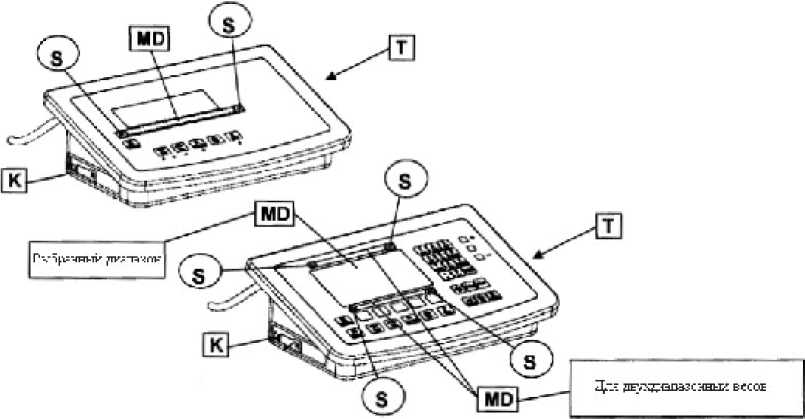

Рис. 1а - Модуль терминала

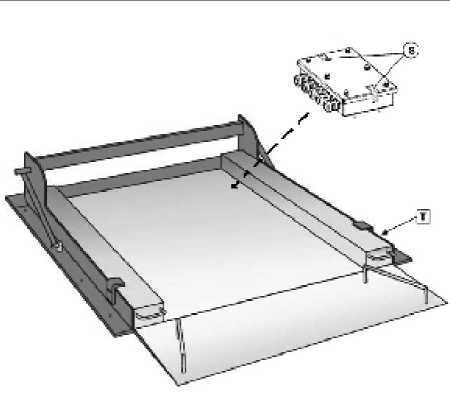

Рис. 1б - Взвешивающий модуль
На рисунках 1а и 1б использованы следующие обозначения: |MD| -метрологические характеристики: Min, Max, e и d, например:
■ Однодиапазонные
■ Двухдиапазонные
Т - обозначение модели
■ модуля терминала, например:
■ взвешивающего модуля, например:
C€
llllllniMllllll
IFSP4-150GG-NCE
A1.L7 X1.M1.R1 .SO11114444 D09-11.0Z
_S| - защитная пломба
Европейского
К - обозначение соответствия требованиям директивы союза 2009/23/ЕС (ранее 90/384/ЕЕС)

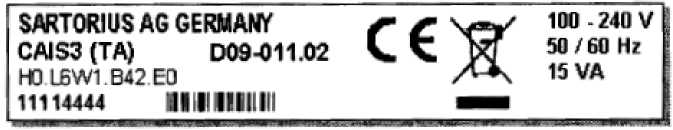

SARTORIUS AG GERMANY
ин
SARTOCOME
17884
(Ш) «114444
Обозначение модели весов складывается из позиций: X1IFX2 X3 - X4 СЕ- X5, где X1 - модификация модуля терминала;
X2 - обозначение материала и которого выполнен взвешивающий модуль. Р -окрашенная сталь, S - нержавеющая сталь;
X3 - модификация взвешивающего модуля (4-150, 4-300, 4-600, 4-1000, 4-1500, 43000);
X4 - вариант исполнения взвешивающего модуля. L - однодиапазонные, N -двухдиапазонные.
СЕ - обозначение соответствия весов требованиям директивы Европейского союза 2009/23/EC (ранее 90/384/EEC)
X4 - размер взвешивающего модуля:
Обозначение |
GG |
IG |
II |
LG |
LI |
LL |
NL |
NN |
RN |
RR |
WR |
Длина (мм) |
600 |
800 |
800 |
1000 |
1000 |
1000 |
1250 |
1250 |
1500 |
1500 |
2000 |
Ширина (мм) |
600 |
600 |
800 |
600 |
800 |
1000 |
1000 |
1250 |
1250 |
1500 |
1500 |
Например, весы CAIS3 IFSP4-150GG-NCE, в комплекте: модуль терминала в пылезащищенном исполнении с матричным дисплеем, с прикладными программами, взвешивающий модуль 4-150, размер взвешивающего модуля 600 мм х 800 мм, двухдиапазонные.
Наименование характеристики |
Значение характеристики для весов | |||||
Модификация взвешивающего модуля |
4-150 |
4-300 |
4-600 |
4-1000 |
4-1500 |
4-3000 |
1 Класс точности по ГОСТ Р 53228-2008 |
[II | |||||
2 Максимальная нагрузка Мах, кг |
150 |
300 |
600 |
1000 |
1500 |
3000 |
3 Поверочное деление, е, г |
50 |
100 |
200 |
500 |
500 |
1000 |
4 Действительная цена деления d, г |
50 |
100 |
200 |
500 |
500 |
1000 |
5 Число поверочных делений, n |
3000 |
3000 |
3000 |
2000 |
3000 |
1000 |
6 Диапазон уравновешивания тары |
от 0 до Мах | |||||
7 Диапазон предварительного задания массы тары |
от 0 до Мах | |||||
8 Диапазон температур, °С |
от - 10 до + 40 | |||||
10 Параметры источника питания: |
+10% | |||||
входное напряжение, В / частота, Гц |
(100+240) |
-15% / 50 -% 60 |
Двухдиапазонные с индексом -N
Наименование характеристики |
Значение характеристики для весов | |||||
Модификация взвешивающего модуля |
4-150 |
4-300 |
4-600 |
4-1000 |
4-1500 |
4-3000 |
1 Класс точности по ГОСТ Р 53228-2008 |
[II | |||||
2 Максимальная нагрузка Мах1, кг |
60 |
150 |
300 |
600 |
600 |
1500 |
3 Максимальная нагрузка Мах2, кг |
150 |
300 |
600 |
1000 |
1500 |
3000 |
4 Поверочное деление, е1, г |
20 |
50 |
100 |
200 |
200 |
500 |
5 Поверочное деление, е2, г |
50 |
100 |
200 |
500 |
500 |
1000 |
6 Действительная цена деления d1, г |
20 |
50 |
100 |
200 |
200 |
500 |
7 Действительная цена деления d2, г |
50 |
100 |
200 |
500 |
500 |
1000 |
8 Число поверочных делений, n1 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
9 Число поверочных делений, n2 |
3000 |
3000 |
3000 |
2000 |
3000 |
3000 |
10 Диапазон уравновешивания тары |
от 0 до Мах | |||||
11 Диапазон предварительного задания массы тары |
от 0 до Мах | |||||
12 Диапазон температур, °С |
от - 10 до + 40 | |||||
13 Параметры источника питания: |
+10% | |||||
входное напряжение, В / частота, Гц |
(100+240) |
-15% / 50 60 |
