Номер по Госреестру СИ: 49652-12
49652-12 Весы электронные
(GBB 14202S-0CE)
Назначение средства измерений:
Весы электронные GBB 14202S-0CE (далее - весы) предназначены для измерений массы при статическом взвешивании твердых и сыпучих веществ и материалов.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 138937
ID в реестре СИ - 361337
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных , МСЕ 14202S, GBB 14202S-0CE,
Производитель
Изготовитель - Фирма "Sartorius Weighing Technology GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 849
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 0
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 780 дн.
Приказы РСТ, где упоминается данный тип СИ
№2457 от 2018.11.26 О переоформлении свидетельства об утверждении типа средства измерений № 49652 "Расходомеры-счетчики ДАРКОНТ серии ЕМ и ОМ" и внесении изменений в описание типа
№2564 от 2017.11.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№1000 от 2020.06.01 ПРИКАЗ. О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Блоки информационно-измерительные (БИИ)
№810 от 2022.04.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Весы электронные (GBB 14202S-0CE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Sartorius Weighing Technology GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23600-08 27.11.2023 |
Влагомеры термогравиметрические инфракрасные, MA Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33833-07 04.07.2022 |
Влагомеры термогравиметрические инфракрасные, MA-35 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
35148-12 28.09.2017 |
Влагомеры термогравиметрические инфракрасные, MA-150 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
37599-08 30.05.2018 |
Компараторы массы, CCT Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38958-08 05.02.2019 |
Весы-компараторы, CCP Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
49613-12 03.04.2022 |
Весы лабораторные электронные, CUBIS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49652-12 |
Весы электронные, GBB 14202S-0CE Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50088-12 01.06.2017 |
Весы неавтоматического действия, ED Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51255-12 21.09.2017 |
Весы электронные, PMA 7501 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51747-12 14.11.2022 |
Измерители магнитной восприимчивости гирь, YSZ0 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52029-12 11.12.2017 |
Весы неавтоматического действия, CAW, CAH Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53144-13 |
Весы электронные, GBB 14202S-0CE Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53257-13 22.04.2018 |
Весы электронные, IF Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54391-13 28.06.2018 |
Весы неавтоматического действия, CPA Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54399-13 28.06.2018 |
Весы неавтоматического действия, IS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54411-13 28.06.2018 |
Весы неавтоматического действия, CUBIS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57187-14 21.04.2019 |
Весы неавтоматического действия, ACCULAB ALC Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57188-14 21.04.2019 |
Весы неавтоматического действия, ACCULAB ATL Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57921-14 21.07.2019 |
Весы специальные, Scale Unit ХХ82-0002 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Кто поверяет Весы электронные (GBB 14202S-0CE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 21 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ «Курский ЦСМ» (RA.RU.311463) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Брянский ЦСМ» (RA.RU.311364) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 220 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Владимирский ЦСМ» (RA.RU.311222) | РСТ | 588 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Весы электронные (GBB 14202S-0CE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
1625 | 1696 |
|
ФБУ Брянский ЦСМ Брянская область |
1665 | 1696 |
|
ФБУ Брянский ЦСМ Брянская область |
1817 | 1696 |
|
ФБУ Владимирский ЦСМ Владимирская область |
1763 | 1696 |
|
ФБУ Владимирский ЦСМ Владимирская область |
2115 | 1696 |
Программное обеспечение
Весы оснащены встроенным программным обеспечением. Наименование версии высвечивается при обращении к одноименному подпункту меню весов. Основные функции программного обеспечения: обработка компенсационного усилия
электромагнитной системы взвешивания в электрический сигнал, и последующий пересчет его в единицы массы; хранение данных «калибровки» и результатов измерений, вывод данных на экран.
Программное обеспечение весов заложено в микроконтроллере в процессе производства и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации весов не предусмотрено.
Таблица - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
YSC02 |
YSC02 |
- |
- |
- |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

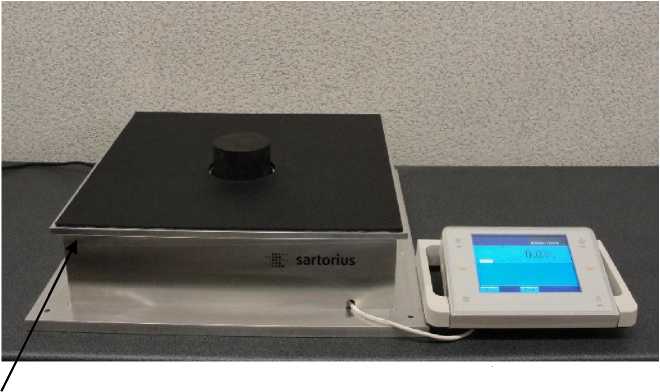

Фотография внешнего вида весов представлена на рисунке 1.
Рисунок 1 - Общий вид весов
Место нанесения поверочного клейма (или знака поверки в виде наклейки)
Знак утверждения типа
Знак утверждения типананосится на лицевую панель весов методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам
ГОСТ 8.021-2005 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы
Техническая документация фирмы «Sartorius Weighing Technology GMBH», Германия.
Поверка
Поверкаосуществляется по документу «ГСИ. Весы электронные GBB 14202S-0CE. Методика поверки» МП 43-241-2011, утвержденному ФГУП «УНИИМ» в ноябре 2011 г.
Эталонные средства измерений, используемые при поверке:
гири первого разряда по ГОСТ 7328.
Изготовитель
«Sartorius Weighing Technology GMBH»
Weender landstrasse 94 - 108, 37075 Goettingen, Germany, Tel: +49.551.308.0, Fax: +49.551.308.3289, http://www.sartorius.de
Заявитель
ООО «САРТОРОС»,
107014, г. Москва, Стромынка, д.13, Деловой центр,
Тел / факс: (495) 921-2241, 956-2241, http://www.sartoros.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-исследовательский институт метрологии», 620000, г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.Аккредитован в соответствии с требованиями Федерального агентства по техническому регулированию и метрологии и зарегистрирован в Г осударственном реестре средств измерений под № 30005-11.
Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, вызванного весом груза, и последующем преобразовании компенсационного усилия системы в электрический сигнал. Результат взвешивания выводится на жидкокристаллический дисплей весов.
Конструктивно весы представляют собой два блока, соединенных системой обмена данными:
-
- измерительный блок с системой электромагнитного уравновешивания и устройством автоматической и полуавтоматической установки нуля и выборки массы тары;
-
- блок управления и обмена данными с цветным нажимным табло для установок режимов работы весов и индикации результатов взвешивания.
Весы имеют верхнее расположение грузоприемной чашки со стационарной ветрозащитной витриной.
В весах предусмотрены следующие функции:
-
- «автоматической калибровки» с использованием встроенной гири;
-
- «полуавтоматической калибровки» с использованием внешней гири;
-
- установки фильтра адаптации к уровню стабильности окружающих условий;
-
- рецептурное взвешивание (вес нетто/брутто);
-
- автоматического слежения за нулем (может быть отключена);
Весы имеют следующие режимы работы, не связанные с взвешиванием (режимы, в которых взвешивание не проводится):
-
- подсчет числа объектов, имеющих примерно одну и ту же массу;
-
- суммирование;
-
- формулирование;
-
- статистическая обработка результатов взвешивания;
-
- вычисление процентных соотношений.
Весы имеют встроенные интерфейсы: USB, два RS 232С-Б, Р2/2, Ethernet для автоматического протоколирования в соответствии со стандартами ISO/GLP.
В настоящем описании типа использована терминология в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
1 Наибольший предел взвешивания (НПВ), г |
14 200 |
|
2 Минимальная нагрузка, г |
10 |
|
3 Дискретность отсчета, г |
0,01 |
|
4 Пределы допускаемой абсолютной погрешности весов при поверке, г: до 5000 г вкл. св. 5000 г до 14200 г вкл. |
± 0,03 ± 0,04 |
|
5 Пределы допускаемой абсолютной погрешности весов в эксплуатации, г: до 5000 г вкл. св. 5000 г до 14200 г вкл. |
± 0,04 ± 0,05 |
|
6 Среднеквадратическое отклонение показаний весов, г |
0,010 |
|
1 |
2 |
|
7 Диапазон выборки массы тары, г |
от 0 до 14200 |
|
8 Время установления показаний, с, не более |
1,5 |
|
9 Диаметр дополнительной грузоприемной чашки, мм |
75 |
|
10 Габаритные размеры, длина х ширина х высота, мм измерительный блок |
460 х 460 х 120 |
|
блок управления и индикации |
249 х 410 х 94 |
|
11 Масса, кг, не более измерительный блок |
24,5 |
|
блок управления и индикации |
8,0 |
|
12 Параметры источника питания: входное напряжение, В |
230+15% -20% |
|
частота, Гц |
50 ± 1 |
|
13 Потребляемая мощность, В •А, средняя |
15 |
|
14 Условия эксплуатации: диапазон рабочих температур, оС |
20 ± 2 |
|
относительная влажность воздуха, (при t = 20 °С), % |
55 ± 25 |
