Номер по Госреестру СИ: 52484-13
52484-13 Машина координатно-измерительная
(MI 300)
Назначение средства измерений:
Машина координатно - измерительная MI 300 (далее по тексту - КИМ) предназначена для автоматизированных трехмерных измерений геометрических параметров изделий сложной формы.

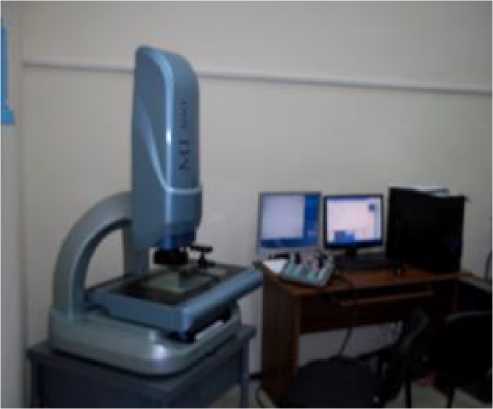

Внешний вид.
Машина координатно-измерительная
Рисунок № 1

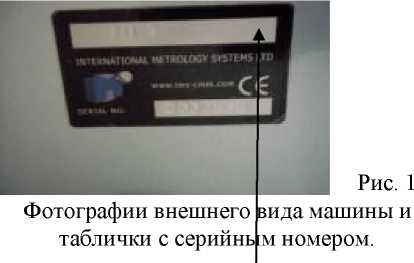

Внешний вид.
Машина координатно-измерительная
Рисунок № 2
Программное обеспечение
Программное обеспечение Virtual DMIS обеспечивает: производит 3D моделирование для автономной и оперативной работы, 3D графическое представление детали в виде объемной модели, составления графиков отчетов, импорт CAD файлов - IGES, VDA, DXF, STEP, выбор меню, включая конструкцию, настройку, геометрические допуски, управление видеокамерой и контактным датчиком, программирование последовательности обмера деталей, автоматическую установку - зоны безопасного отвода датчика и векторов перемещения. Идентификационные данные на программное обеспечение представлены в Таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обес печения |
Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Virtual DMIS |
Virtual DMIS |
Ver. 5.0 |
50200265060403049418 BB532E2D |
MD5 |
Средства для программирования или изменения метрологически значимых функций отсутствуют. Операционная система, имеющая оболочку, доступную пользователю, отсутствует.
Программы Virtual DMIS устанавливаются на заводе-изготовителе при поставке КИМ. Программы Virtual DMIS защищены ключом-заглушкой. Имеется два типа защитных ключей: один требует параллельный порт, а другой использует USB порт. Каждый защитный ключ имеет свой собственный уникальный серийный номер и соответствующий номер лицензии. Каждый лицензионный номер определяется на главном производстве. Каждый серийный номер точно соответствует определенному защитному ключу.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на специальную табличку на задней панели КИМ методом наклейки и на титульный лист руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в разделе «Глава 6 - Эксплуатация» руководства по эксплуатации КИМ MI 300.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине координатно-измерительной MI 300МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне Г10-6 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя International Metrology Systems Ltd, Великобритания.
Изготовитель
Фирма International Metrology Systems Limited (IMS), Великобритания Адрес: 2 Dryden Place, Bilston Glen Industrial Estate, Loanhead, Edinburgh, Scotland, EH20 9HP, Unitted Kingdom Tel: +44(0131) 440 7500; Fax: +44 (0131) 440 7501 product.support@dmis-cmm.com ; www.dmis-cmm.comЗаявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ»129164, Москва, Проспект Мира, д. 124, а/я № 38 тел:+7 (495) 775-75-25; факс:+7 (495) 616-66-14 postmaster@pergam.ru ; www.pergam.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», г. Москва,Конструктивно КИМ является машиной консольного типа с подвижным столом по одной горизонтальной координатной оси и стойкой и пинолью, несущей измерительную головку по второй горизонтальной и вертикальной координатным осям. Принцип действия основан на считывании с измерительных шкал значений измеряемой величины, соответствующей интервалу перемещений датчиков по осям XYZ. Машина оснащена контактным (Ren-ishaw TP20) и бесконтактным (видеокамера фирмы SONY (черно-белая) XC-ST50CE) датчиком. Видеокамера оснащена объективом Naviar Zoom 600 с автоматическим масштабированием 0,7х ~ 4,5 х и комплектом дополнительных объективов (Naviar 0,75x и Naviar 1,5x) Для выполнения считывания информации используют оптоэлектронно-механический измерительный блок.
Конструкция этой машины выполнена из литого алюминиевого сплава для обеспечения прочности и жесткости при эксплуатации, как в цеховых, так и в лабораторных условиях. Высокоточные подшипники линейных направляющих этой КИМ обеспечивают возможность плавного и прецизионного контроля размеров, при установке сервоприводов постоянного тока.
Управление перемещением по осям происходит при помощи электронного пульта для
ручного управления или ЧПУ.
представлена в таблице 3. Таблица 3
Наименование |
Кол-во |
Примечание | |
1. |
Координатная измерительная машина |
1 шт. | |
2. |
Видеокамера Sony |
1 шт. | |
3. |
Измерительная система с контактным датчиком Renishaw TP20 |
1 шт. | |
4. |
Компьютер с комплектующими |
1комп. |
Наименование |
Кол-во |
Примечание | |
5. |
Программное обеспечение Virtual DMIS и ключ |
1 комп. | |
6. |
Руководство по эксплуатации на русском языке |
1 комп. | |
7. |
Методика поверки |
1 шт. |
Таблица 2
Диапазон измерений по осям, мм X Y Z |
Св. 0 до 300 вкл. Св. 0 до 200 вкл. Св. 0 до 150 вкл. |
Пределы допускаемой основной абсолютной погрешности объемных измерений, (L - длина в мм), мкм |
±(3,0 +L/200) |
Допустимая масса измеряемой детали, кг |
50 |
Потребляемая мощность, Вт |
750 |
Напряжение сети, В |
110 или 240 В, 50 Гц |
Допустимая влажность, %, без конденсации влаги |
От 40 до 80 вкл. |
Диапазон рабочих температур, °С |
От 10 до 40 вкл. |
Масса машины, кг |
150 |
Габаритные размеры, мм -Длина |
720 |
-Ширина |
740 |
-Высота |
1220 |
