Номер по Госреестру СИ: 48102-11
48102-11 Машина координатно-измерительная
(Premier 10.10.8)
Назначение средства измерений:
Машина координатно-измерительная Premier 10.10.8 (далее по тексту - КИМ) предназначена для измерений геометрических размеров и формы деталей сложной формы.
Внешний вид.
Машина координатно-измерительная

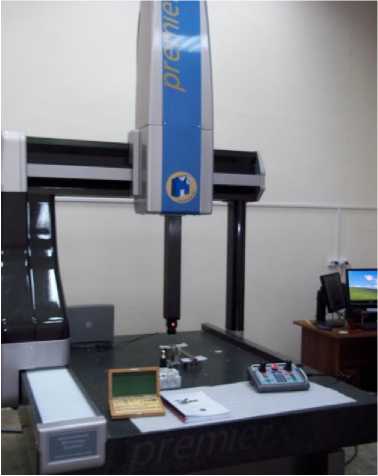

Рисунок № 1
Внешний вид.
Машина координатно-измерительная

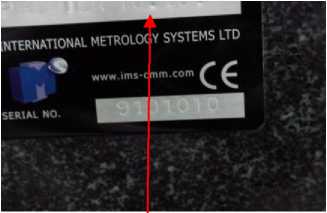

Рисунок № 2
Внешний вид.
Машина координатно-измерительная
Рисунок № 3
Программное обеспечение
Программное обеспечение Virtual DMIS CAD+ обеспечивает: выбор меню, включая конструкцию, настройку, геометрические допуски, управление датчиком, программирование последовательности обмера деталей, автоматическую установку - зоны безопасного отвода датчика и векторов перемещения. Кроме этого программное обеспечение Virtual DMIS CAD+ производит 3D моделирование для автономной и оперативной работы, 3D графическое представление детали в виде объемной модели, измерение зубчатых колес, составления графиков отчетов, импорт CAD файлов - IGES, VDA, DXF, STEP.
Наименование программного обеспечения |
Идентификационное наименование программного обес печения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Virtual DMIS CAD+ |
Ver. 6.5 |
502304066530064 12357 |
D5053826 |
MD5 |
Средства для программирования или изменения метрологически значимых функций отсутствуют. Операционная система, имеющая оболочку, доступную пользователю, отсутствует.
Программа Virtual DMIS CAD+ устанавливается на заводе-изготовителе при поставке КИМ. Программа Virtual DMIS CAD+ защищена ключом-заглушкой. Имеется два типа защитных ключей: один требует параллельный порт, а другой использует USB порт. Каждый защитный ключ имеет свой собственный уникальный серийный номер и соответствующий номер лицензии. Каждый лицензионный номер определяется на главном производстве. Каждый серийный номер точно соответствует определенному защитному ключу.
Защита ПО СИ соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на специальную табличку на задней панели КИМ методом наклейки и на титульный лист руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Метод измерений изложен в разделе «Глава 6 - Работа с КИМ Premier» руководства по эксплуатации координатно-измерительных машин Premier.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине координатно-измерительной Premier 10.10.8МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя International Metrology Systems Limited (IMS), Великобритания.
Поверка
Поверка осуществляется в соответствии МИ 2569-99 «ГСИ. Машины координатно-измерительные портального типа. Методика поверки».Основные средства поверки:
- концевые меры длины 3- го разряда по МИ 1604-87.
Изготовитель
Фирма International Metrology Systems Limited (IMS), Великобритания Адрес:2 Dryden Place, Bilston Glen Industrial Estate, Loanhead, Edinburgh, Scotland, EH20 9HP, Unitted Kingdom
Tel: +44(0131) 440 7500, Fax: +44 (0131) 440 7501
product.support@dmis-cmm.com
www. dmis-cmm. com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ» 129164, Москва, Проспект Мира, д. 124, а/я № 38 тел:+7 (495) 775-75-25, факс:+7 (495) 616-66-14 postmaster@pergam.ruwww.pergam.ru
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г.МоскваМашина координатно-измерительная Premier 10.10.8 портальной конструкции. Три направляющие измерительной машины образуют декартову базовую систему координат X,Y,Z , в которой расположена трехмерная щуповая головка. Конструкция машины портальная с гранитным измерительным столом.
Конструкционные элементы КИМ - мостовая балка, главный суппорт по оси Y, несущая опора по оси Y и колонна по оси Z изготовлены из легкого углепластика, что обеспечивает высокую жесткость машины при небольшой массе и высокую скорость достижения температурного равновесия при изменении условий окружающей среды.
Технология контактных измерений Premier Matrix разработана для работы вручную и в автоматическом режиме с контактными головками фирмы Renishaw (TP20 и др.). Машина снабжена дополнительной оптической измерительной головкой VIP с возможностью оптиче-ского/видео отслеживания кромок (распознавания контура детали).
Рисунок 1 - Фотографии внешнего вида КИМ и таблички с заводским номером.
Наименование |
Кол-во |
Примечание | |
1. |
Координатная измерительная машина Premier 10.10.8 с комплектом крепежа |
1 шт. | |
2. |
Компьютер с комплектующими |
1 комп. | |
3. |
Сфера из карбида вольфрама (диаметр сферы 29,9938 мм, отклонение от круглости < 0,05 мкм) |
1 шт. | |
4. |
Измерительная головка с автоматической индексацией |
1 шт. | |
5. |
Программное обеспечение Virtual DMIS CAD+; и защитный ключ |
1 комп. | |
6. |
Руководство по эксплуатации на английском и русском языках |
1 комп. |
Лист № 3 всего листов 3
Диапазон измерений по осям, мм X |
Cb. 0 до 1000 вкл. |
Y |
Cb. 0 до 1000 вкл. |
Z |
Cb. 0 до 800 вкл. |
Пределы допускаемой основной абсолютной погрешности объемных измерений (L - длина в мм), мкм |
±(2,5 +L/250) |
Допустимая масса измеряемой детали, кг |
750 |
Потребляемая мощность, Вт |
750 |
Расход воздуха, л/мин |
12 л/мин при 5,5 бар |
Напряжение сети, В |
110 или 240 В, 50 Гц |
Допустимая влажность воздуха, %, без конденсации влаги |
От 40 до 80 вкл. |
Диапазон рабочих температур, °С |
От 10 до 40 вкл. |
Масса машины, кг |
2010 |
Габаритные размеры, мм -Длина |
1790 |
-Ширина |
1930 |
-Высота |
3230 |
