Номер по Госреестру СИ: 52145-12
52145-12 Генераторы сигналов произвольной формы
(U2761A)
Назначение средства измерений:
Генераторы сигналов произвольной формы U2761A (далее - генераторы) предназначены для формирования периодических сигналов наиболее распространённых форм и сигналов произвольной формы.
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 1
Программное обеспечение
Генераторы работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Лист № 2 Всего листов 5 Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО для генераторов сигналов произвольной формы U2761A |
Agilent Measurement Manager |
2.2.1.0 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель генератора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Генераторы сигналов произвольной формы U2761A. Руководство по эксплуатации U2761A-90000 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы U2761A
1 Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом U2761A-90000 МП «Инструкция. Генераторы сигналов произвольной формы U2761 А. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 29 сентября 2012 г.
Основные средства поверки приведены в таблице 5. Таблица 5
Наименование средства поверки |
Тип |
Регистрационный номер |
Метрологические характеристики |
Частотомер электронносчётный вычислительный |
Ч3-64 |
9135-83 |
Диапазон частот от 0,005 Гц до 1 ГГц, пределы допускаемой относительной погрешности измерений частоты в диапазоне от 100 до 350 МГц ± 5М0-7 |
Анализатор спектра |
Anritsu MS2721B |
35715-07 |
Диапазон частот от 9 кГц до 7 ГГц, пределы допускаемой абсолютной погрешности измерений уровня мощности ± 5 дБ |
Осциллограф цифровой запо минающий |
Wave Runner 104Xi |
34580-06 |
Диапазон частот от 0 до 1 ГГц, пределы допускаемой погрешности измерений напряжения ± 2 % |
Вольтметр уни версальный |
В7-78/1 |
31773-06 |
Диапазон измерений напряжений постоянного тока от 3,5 мкВ до 1 кВ, пределы допускаемой относительной погрешности ± 0,005 % |
Ваттметр поглощаемой мощности |
М3-54 |
7058-79 |
Диапазон частот от 0 до 17,85ГГц, диапазон измерений мощности от 10-4 до 1 Вт, пределы основной погрешности измерений мощности ± 4 % |
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс (495) 744-81-12, е-mail: office@vniiftri.ru.
Принцип действия генераторов основан на формировании сложного сигнала по принципу прямого цифрового синтеза.
Конструктивно генератор выполнен в виде малогабаритного модульного блока. На лицевой стороне корпуса генератора размещаются входные и выходные высокочастотные разъёмы, светодиодные индикаторы. На задней панели корпуса генератора размещаются разъём для подключения кабеля питания и разъём для подключения USB-кабеля для связи с компьютером.
Питание генераторов сигналов произвольной формы U2761A осуществляется через адаптер переменного/постоянного тока 12 В, 2 А.
Генератор оснащается стандартным интерфейсом USB 2.0, который обеспечивает его связь с ПЭВМ.
Защиту генератора от механических воздействий обеспечивают защитные накладки (амортизаторы).
Внешний вид генераторов с указанием места размещения знака утверждения типа и места пломбировки от несанкционированного доступа приведен на рисунке 1.
При оформлении внешнего вида могут использоваться как логотипы компании «Agilent Technologies», так и компании «Keysight Technologies».

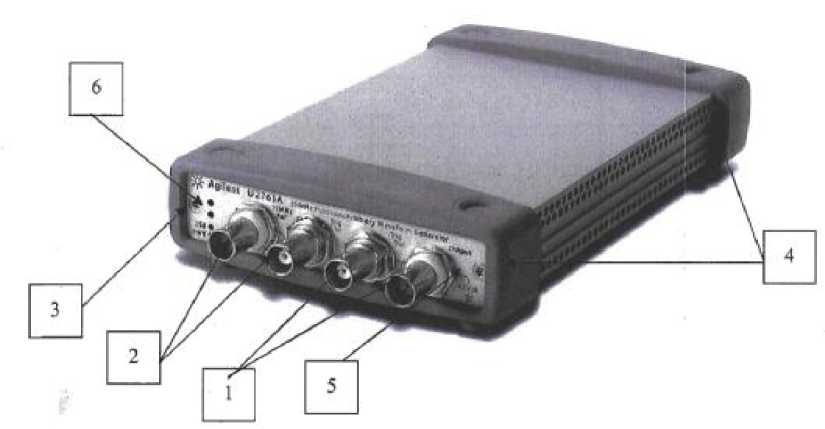

1 - Выходные высокочастотные разъёмы. 2 - Входные высокочастотные разъёмы.
3 - Светодиодные индикаторы. 4 - Защитные накладки (амортизаторы).
-
5 - Место пломбировки от несанкционированного доступа.
-
6 - Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид генератора
Комплект поставки генераторов приведён в таблице 4. Таблица 4
Наименование |
Обозначение |
Количество |
Генератор сигналов произвольной формы U2761A |
- |
1 |
Адаптер переменного/постоянного тока 12 В, 2 А |
- |
1 |
Сетевой кабель |
- |
1 |
Интерфейсный кабель USB с соединителями Standart A и Mini-B |
- |
1 |
Программное обеспечение на CD |
Agilent Measurement Manager |
1 |
Руководство по эксплуатации |
U2761A-90000 РЭ |
1 |
Методика поверки |
U2761A-90000 МП |
1 |
Паспорт |
1 |
генераторов приведены в
таблицах 2, 3.
Таблица 2 - Метрологические характеристики генераторов
Характеристика |
Тип сигнала |
Диапазон значений |
Пределы допускаемой абсолютной погрешности |
Частота, F |
Синусоидальный, прямоугольный |
от 1 мкГц до 20 МГц |
± 8Ч0"6 • f |
Пилообразный, произвольной формы |
от 1 мкГц до 200 кГц | ||
Импульсный |
от 1 мкГц до 5 МГ ц | ||
Амплитуды (U) напряжения на нагрузке 50 Ом |
Все типы сигналов |
от 0,04 до 5,0 В |
± (0,01-U + 0,005) В |
Амплитуды (U*) напряжения в режиме холостого хода |
от 0,08 до 10,0 В |
± (0,01-U* + 0,01) В | |
Напряжение (Uc) смещения по постоянному току |
Режим нагрузка 50 Ом |
от минус 2,5 до 2,5 В |
± (0,01-U+ 0,02/Тс + 0,005) В |
Режим холостого хода |
от минус 5 до 5 В |
± (0,01-U* + 0,02/Тс +0,01) В | |
Неравномерность АЧХ |
Синусоидальный |
от 1 мкГц до 200 кГц |
± 0,2 дБ |
от 100 кГц до 1 МГц |
± 0,35 дБ | ||
от 1 до 20 МГц |
± 0,7 дБ | ||
Уровень паразитных гармоник |
от 1 мкГц до 20 кГц U < 1 В U > 1 В |
менее минус 70 дБ менее минус 60 дБ | |
от 20 до 100 кГц U < 1 В U > 1 В |
менее минус 65 дБ менее минус 60 дБ |
Уровень паразитных гармоник |
Синусоидальный |
от 100 кГц до 1 МГц U < 1 В U > 1 В |
менее минус 50 дБ менее минус 45 дБ |
от 1 до 20 МГц U < 1 В U > 1 В |
менее минус 40 дБ менее минус 35 дБ | ||
Коэффициент гармоник |
от 1 мкГц до 20 кГц |
менее 1 % | |
Уровень негармонических искажений |
от 1 мкГц до 1 МГ ц |
менее минус 65 дБ | |
от 1 до 2 МГц |
менее минус 59 дБ | ||
от 2 до 4 МГц |
менее минус 53 дБ | ||
от 4 до 8 МГц |
менее минус 47 дБ | ||
от 8 до 16 МГц |
менее минус 41 дБ | ||
от 16 до 20 МГц |
менее минус 35 дБ | ||
Длительность импульса |
Импульсный |
от 40 нс до 1/f - 40 нс |
дискретность установки 10 нс |
Длительность фронта/среза |
- |
менее 18 нс | |
Выброс |
- |
менее 3% | |
Прямоугольный |
- |
менее 2% | |
Скважность |
от 1,25 до 5,0 |
(f от 1 мкГц до 10 Мгц) | |
от 1,67 до 2,5 |
(f от 10 МГц до 20 Мгц) | ||
Ассиметрия |
скважность 2,0 |
менее 1 % | |
Фазовое дрожание (джиттер) |
частота менее 50 кГц |
1 нс + 1/f -10-4 | |
частота более 50 кГц |
10 нс + 1/f -10-4 | ||
Импульсный |
- |
300 нс + 1/f -Ю’7 | |
Произвольной формы |
- |
10 нс + 3/f -10-5 | |
Линейность |
- |
менее 0,002 U | |
Отношение времени нарастания к времени спада |
Пилообразный |
от 0 до 100% |
- |
Частота дис креции |
50 МГц |
- | |
Разрешение по амплитуде |
14 бит |
- | |
Объём памяти |
64 бит |
- | |
Время установления |
до 0,995-U |
менее 250 нс |
Таблица 3 - Технические характеристики генераторов
Наименование характеристики |
Значение характеристики |
Мощность, потребляемая от источника постоянного напряжения + 12 В, Вт, не более |
24 |
Масса, г, не более: - без защитных накладок |
480 |
- с защитными накладками |
530 |
Габаритные размеры (ширинах длина х высота), мм, не более: - без защитных накладок |
105 х 193 х 25 |
- с защитными накладками |
117x195x41 |
Рабочие условия эксплуатации: о - температура окружающего воздуха, С |
от 0 до 50 |
- атмосферное давление, кПа (мм рт. ст.) |
от 70 до 106,7 (от 460 до 800) |
- относительная влажность окружающего воздуха при температуре 25 о С, %, не более |
85 |
