Наименование

Обозначение

Количество

1

2

3

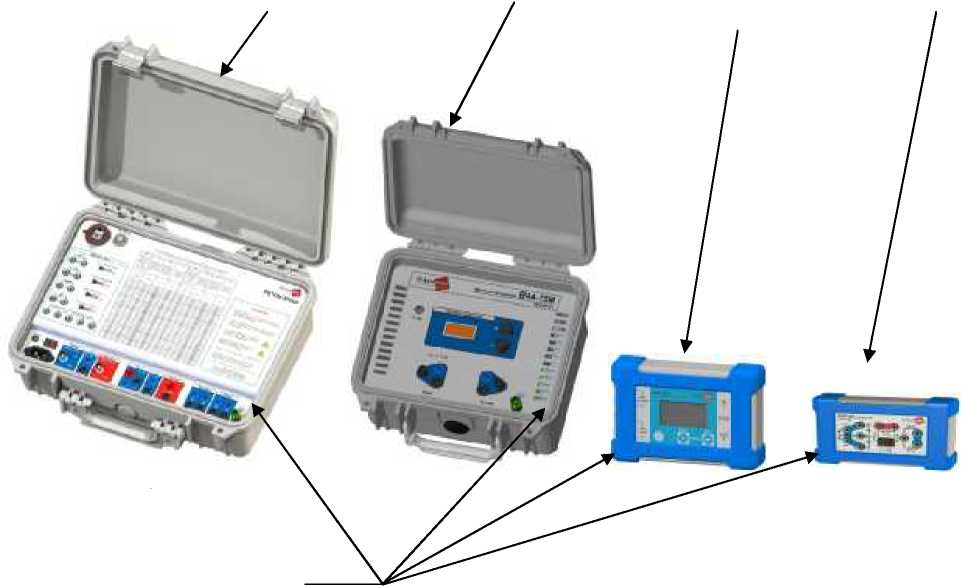

Комплексы РЕТОМ^™-ВЧ в составе:

• - Устройство РЕТОМ^™-ВЧ/64;

• - Тестер высокочастотный ВЧТ-25М;

• - Магазин затуханий ВЧА-75М;

• - Магазин RC ВЧР-64;

• - Комплект запасных частей и принадлежностей на устройство РЕТОМ^™-ВЧ/64;

• - Комплект запасных частей и принадлежностей на тестер высокочастотный ВЧТ-25М;

• - Комплект запасных частей и принадлежностей на магазин затуханий ВЧА-75М;

-

1 шт.

Руководство по эксплуатации на комплекс РЕТОМ -ВЧ

БРГА.441322.047 РЭ

1 экз.

Методика поверки на комплекс РЕТОМ -ВЧ

БРГА.441322.047-02 МП

1 экз.

Паспорт на комплекс РЕТОМ -ВЧ

-

1 экз.

Диск с ПО

-

1 шт.

Таблица 2 - Метрологические характеристики устройств РЕТОМ^™-ВЧ/64

Наименование характеристики

Значение

Выход 1

Тип выхода

несимметричный

Диапазон воспроизведения частоты, Гц

от 200 до 1200000

Пределы допускаемой основной абсолютной погрешности воспроизведения частоты, Гц

■(2^10⁶FreH +0,02) ^1}

Пределы допускаемой дополнительной погрешности воспроизведения частоты, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Диапазон воспроизведения напряжения переменного тока, В

от 0,06 до 12

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 200 Гц до 1,2 МГц при сопротивлении генератора 75 Ом и сопротивлении нагрузки 75 Ом, В

±(0,022-.Хизм + 0,003'¹

Пределы допускаемой дополнительной погрешности воспроизведения напряжения переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Диапазон установки уровня сигнала переменного тока, при сопротивлении генератора 75 Ом и сопротивлении нагрузки 75 Ом, дБм²⁾

от минус 13 до плюс 33

Пределы допускаемой основной абсолютной погрешности установки уровня сигнала переменного тока при сопротивлении генератора 75 Ом и сопротивлении нагрузки 75 Ом, дБм:

• - в диапазоне частот от 200 до 500 Гц

от минус 13 до плюс 7

св. плюс 7 до плюс 33

• - в диапазоне частот от 500 Гц до 1,2 МГц

от минус 13 до плюс 7

св. плюс 7 до плюс 33

±0,7

±0,6

±0,5

±0,4

Пределы допускаемой дополнительной погрешности установки уровня сигнала переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Наименование характеристики

Значение

Выход 2

Тип выхода

симметричный

Воспроизведение частоты, Гц

50

Пределы допускаемой основной абсолютной погрешности воспроизведения частоты, Гц

±0,02

Пределы допускаемой дополнительной погрешности воспроизведения частоты, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Диапазон воспроизведения напряжения переменного тока, В

от 1 до 120

Пределы допускаемой основной приведенной погрешности воспроизведения напряжения переменного тока (к верхнему значению диапазона воспроизведения), %

±2,5

Пределы допускаемой дополнительной погрешности воспроизведения напряжения переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Пределы допускаемой основной абсолютной погрешности воспроизведения времени выдачи в режиме источника постоянного напряжения в диапазоне от 0,001 до 0,999 с, с ³⁾

±0,001

Пределы допускаемой дополнительной погрешности воспроизведения времени выдачи в режиме источника постоянного напряжения, обусловленной изменением температуры окружающей среды от нормальных условий измерений ³⁾

не более 0,5 предела основной погрешности на каждые 10 °С

Вход инч

Тип входа

симметричный

Номинальный диапазон частоты, Гц

от 0 до 4000

Диапазоны измерений среднего значения напряжения постоянного тока и среднеквадратичного значения напряжения переменного тока, В

от 0,03 до 3; св. 3 до 30;

св. 30 до 300

Пределы допускаемой основной абсолютной погрешности измерений среднего значения напряжения постоянного тока и среднеквадратичного значения напряжения переменного тока, В

±(0,022Хзм + 0,003Хк)

Пределы допускаемой дополнительной погрешности измерений среднего значения напряжения постоянного тока и среднеквадратичного значения напряжения переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Диапазоны измерений среднеквадратичного значения уровня сигнала напряжения переменного тока, дБн⁴⁾

от минус 28 до плюс 12; св. плюс 12 до плюс 32; св. плюс 32 до плюс 52

Пределы допускаемой основной абсолютной погрешности измерений уровня сигнала напряжения переменного тока, дБн

±0,5

Пределы допускаемой дополнительной погрешности измерений уровня сигнала напряжения переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Наименование характеристики

Значение

Вход Ih,

Номинальная частота, Гц

50

Диапазон измерений среднеквадратичного значения силы переменного тока, А

от 0,003 до 0,030

Диапазон измерений среднего значения силы постоянного тока, А

от 0,005 до 0,050

Пределы допускаемой основной абсолютной погрешности измерений среднего значения силы постоянного тока и среднеквадратичного значения силы переменного тока, А

±(0,022Хзм + 0,003Хк)

Пределы допускаемой дополнительной погрешности измерений среднего значения силы постоянного тока и среднеквадратичного значения силы переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Вход 1

Номинальный диапазон частоты, Гц

от 200 до 1200000

Диапазоны измерений среднеквадратичного значения напряжения переменного тока, В

от 0,01 до 1; св. 1 до 10;

св. 10 до 100

Пределы допускаемой основной абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока, В

±(0,022ХИзм + 0,003ХК)

Пределы допускаемой дополнительной погрешности измерений среднеквадратичного значения напряжения переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Диапазоны измерений среднеквадратичного значения уровня сигнала переменного тока (нагрузка 75 Ом), дБм

от минус 29 до плюс 11; св. плюс 11 до плюс 30; св. плюс 30 до плюс 51

Пределы допускаемой основной абсолютной погрешности измерений уровня сигнала, дБм

±0,4

Пределы допускаемой дополнительной погрешности измерений уровня сигнала, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

ВЧ-ЧАСТОТОМЕР (Вход 1)

Диапазон измерений частоты, Гц

от 200 до 1200000

Пределы допускаемой основной абсолютной погрешности измерений частоты при уровне входного сигнала от 50 до 100 % от предела измерений (на пределах 1 В, 10 В, 100 В), Гц:

• - в диапазоне частот св. 200 до 500 Гц

• - в диапазоне частот св. 500 Гц до 1,2 МГц

±(0,00016Хизм + 4,8)

±5

Пределы допускаемой дополнительной погрешности измерений частоты, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Наименование характеристики

Значение

МАГАЗИН RLC

Магазин R1

Номинальное значение воспроизведения сопротивления, Ом

10; 15; 20; 50; 100; 150

Пределы допускаемой основной относительной погрешности воспроизведения сопротивления, %

±1

Пределы допускаемой дополнительной погрешности воспроизведения сопротивления, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Номинальный диапазон частоты, кГц

от 0 до 1000

Магазин R2

Номинальное значение воспроизведения сопротивления, Ом

75; 240; 280; 310; 330;

450

Пределы допускаемой основной относительной погрешности воспроизведения сопротивления, %

±1

Пределы допускаемой дополнительной погрешности воспроизведения сопротивления, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Номинальный диапазон частоты, кГц

от 0 до 1000

Магазин С1

Номинальное значение емкости, нФ

2,2; 3,2; 4,4; 4,65; 6,4; 7

Пределы допускаемой основной относительной погрешности воспроизведения емкости, %

±2

Пределы допускаемой дополнительной погрешности воспроизведения емкости, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Номинальный диапазон частоты, кГц

от 0,2 до 1000

Магазин L1

Номинальное значение индуктивности, мГн

0,25; 0,5; 0,6; 1,0; 1,2; 2,0

Пределы допускаемой основной относительной погрешности воспроизведения индуктивности, %

±5

Пределы допускаемой дополнительной погрешности воспроизведения индуктивности, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Наибольший допустимый ток, А

0,5

Номинальный диапазон частоты, кГц

от 24 до 1000

ДИФФЕРЕНЦИАЛЬНЫЙ ТРАНСФОРМАТОР Т1

Коэффициент трансформации W₃₅/W₁₂ ⁵⁾

2

Коэффициент трансформации W₃₄/W₁₂ ⁵⁾

1

Коэффициент трансформации W₄₅/W₁₂ ⁵

1

Пределы допускаемой основной относительной погрешности установки коэффициентов трансформации, %

±5

Пределы допускаемой дополнительной погрешности установки коэффициентов трансформации, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Пределы допускаемой основной относительной погрешности асимметричности коэффициентов трансформации W34/W12, W₄₅/W₁₂ (при номинальной нагрузке Ии_ом=150 Ом), %

±5

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности асимметричности коэффициентов трансформации, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Наибольшее допустимое входное напряжение, В

10

Номинальный диапазон частоты, кГц

от 24 до 1000

МИЛЛИСЕКУНДОМЕР

Диапазон измерений времени, с

от 0,001 до 99

Пределы допускаемой основной абсолютной погрешности измерений временных интервалов, с:

• - в диапазоне св. 0,001 до 0,999 с;

• - в диапазоне св. 0,999 до 9,999 с;

• - в диапазоне св. 9,999 до 99,00 с

±0,001

±0,01

±0,1

Пределы допускаемой дополнительной погрешности измерений временных интервалов, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

• ¹⁾ В формулах абсолютной погрешности приняты обозначения:

Хизм - измеренное значение;

ХК- конечное значение диапазона/предела измерений;

F_reH - частота воспроизведения, Гц.

• ²⁾ дБм - абсолютный уровень по мощности относительно базиса 1 мВт.

• ³⁾ для РЕТОМ-ВЧ/64-01

• ⁴⁾ дБн - абсолютный уровень по напряжению относительно базиса 0,775 В.

• ⁵⁾ W₃₅, W12, W₃₄, W₄₅ - обмотки дифференциального трансформатора.

Наименование характеристики

Значение

Вход ивч

Номинальный диапазон частоты, кГц:

от 24 до 1200

Диапазоны измерений среднеквадратичного значения напряжения переменного тока, В

от 0,02 до 0,2; св. 0,2 до 2; св. 2 до 20;

св. 20 до 100

Пределы допускаемой основной абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока, В:

• - для диапазонов от 0,02 до 0,2 А; св. 0,2 до 2 А; св. 2 до 20 А

• - для диапазона св. 20 до 100 А

±(0,022-.Хизм + 0,003'Хк)¹

±(0,022-.Хизм + 0,006-Хк)

Пределы допускаемой дополнительной погрешности измерений среднеквадратичного значения напряжения переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Диапазоны измерений среднеквадратичного значения уровня сигнала переменного тока (нагрузка 75 Ом), дБм²⁾

от минус 23 до минус 3; св. минус 3 до плюс 17; св. плюс 17 до плюс 37; св. плюс 37 до плюс 51

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерений среднеквадратичного значения уровня сигнала переменного тока, дБм:

±0,5

Пределы допускаемой дополнительной погрешности измерений среднеквадратичного значения уровня сигнала переменного тока, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

• ¹⁾ В формулах основной абсолютной погрешности приняты обозначения:

Хизм - измеренное значение;

ХК - конечное значение диапазона/предела измерений.

• ²⁾ дБм - абсолютный уровень по мощности относительно базиса 1мВт.

Наименование характеристики

Значение

Номинальный диапазон частоты, МГц

от 0,004 до 1

Характеристическое сопротивление, Ом

75

Максимальное входное напряжение переменного тока, В

75¹

Диапазон установки затухания, дБ

от 0 до 49

Дискретность установки диапазона затухания, дБ

1

Пределы допускаемой основной абсолютной погрешности установки затухания, дБ

±0,25

Пределы допускаемой дополнительной погрешности установки затухания, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

¹⁾ Допустимая длительность работы при напряжении 50 В - 10 минут, при напряжении 75 В -не более 1 минуты.

Наименование характеристики

Значение

Сопротивление R1

Номинальное значение сопротивления, Ом

75

Пределы допускаемой основной относительной погрешности воспроизведения сопротивления, %

1

Пределы допускаемой дополнительной погрешности воспроизведения сопротивления, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Номинальный диапазон частоты, кГц

от 0 до 1000

Магазин R2

Номинальное значение сопротивления, Ом

310, 450

Пределы допускаемой основной относительной погрешности воспроизведения сопротивления, %

1

Пределы допускаемой дополнительной погрешности воспроизведения сопротивления, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Номинальный диапазон частоты, кГц

от 0 до 1000

Магазин С1

Номинальное значение емкости эквивалентов конденсатора связи, нФ

3,2; 4,65; 6,4; 7;

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности воспроизведения емкости, %

2

Пределы допускаемой дополнительной погрешности воспроизведения емкости, обусловленной изменением температуры окружающей среды от нормальных условий измерений

не более 0,5 предела основной погрешности на каждые 10 °С

Номинальный диапазон частоты, кГц

от 0,2 до 1000

Наименование характеристики

Значение

Максимальная выходная мощность в режиме воспроизведения напряжения переменного тока на Выходе 2, Вт, не более

5

Мощность R1 (МАГАЗИН RLC устройства РЕТОМ™-ВЧ/64), Вт, не более

1

Мощность R2 (МАГАЗИН RLC устройства РЕТОМ™-ВЧ/64), Вт, не более

30

Рабочее напряжение С1 (МАГАЗИН RLC устройства РЕТОМ™-ВЧ/64), В, не более

100

Мощность R1 (магазин RC ВЧР-64), Вт, не более

50

Мощность R2 (магазин RC ВЧР-64), Вт, не более

4

Рабочее напряжение С1 (магазин RC ВЧР-64), В, не более

200

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +15 до +25

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - устройства РЕТОМ™-ВЧ/64

• - тестера высокочастотного ВЧТ-25М

• - магазина затуханий ВЧА-75М

• - магазина RC ВЧР-64

• - относительная влажность воздуха, %, не более

от +10 до +40 от 0 до +45 от 0 до +50 от -20 до +50

80

Питание комплексов:

• - устройства РЕТОМ™-ВЧ/64:

• - частота однофазной сети, Гц

• - номинальное напряжение сети, В

• - напряжение сети, В

• - тестера высокочастотного ВЧТ-25М:

• - тип аккумулятора

• - количество элементов, шт.

• - напряжение, В

• - емкость, мАч

• - магазина затуханий ВЧА-75М:

• - тип аккумулятора

• - количество элементов, шт.

• - напряжение, В

• - емкость, мАч

от 45 до 65

230 от 187 до 242

Li-Ion

1

3,7 2200

Li-Ion

1

3,7

2200

Наименование характеристики

Значение

Габаритные размеры (длина^хширина^хвысота), мм, не более:

- устройства РЕТОМ™-ВЧ/64

415^х175^х335

- тестера высокочастотного ВЧТ-25М

125x185x50

- магазина затуханий ВЧА-75М

270x246x174

- магазина RC ВЧР-64

125x185x50

Масса, кг, не более:

- устройства РЕТОМ™-ВЧ/64

6,3

- тестера высокочастотного ВЧТ-25М

0,5

- магазина затуханий ВЧА-75М

3

- магазина RC ВЧР-64

0,3

Высота над уровнем моря, м, не более

2000

Средний срок службы, лет, не менее

30

Средняя наработка на отказ, ч, не менее

25000
