Наименование

Обозначение

Количество

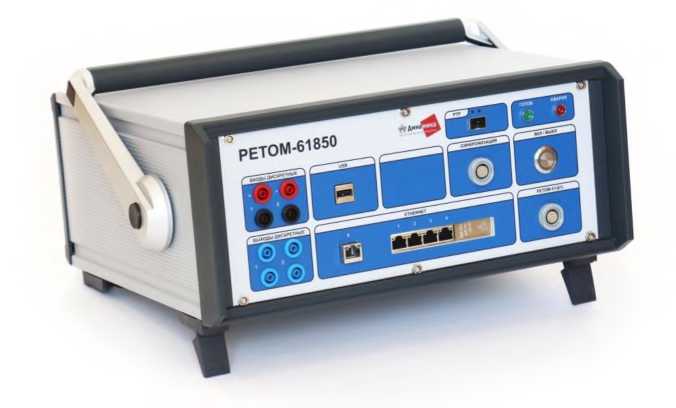

Комплекс программно-технический измерительный цифровой РЕТОМ™-61850

-

1 шт.

Комплект запасных частей и принадлежностей

-

1 шт.

Программное обеспечение (электронный носитель)

-

1 шт.

Руководство по эксплуатации

БРГА.441461.014 РЭ

1 экз.

Паспорт

БРГА.441461.014 ПС

1 экз.

Наименование характеристики

Диапазон значений

Пределы допускаемой погрешности (абсолютной Л, относительной 5)

Воспроизведение цифрового SV-потока

Среднеквадратическое значение фазного (линейного) напряжения переменного тока и напряжения переменного тока основной гармоники в диапазоне частот св. 40 до 70 Гц включ., В

от 0,1 • ином до ином

±0,003 В (Л), для диапазона значений от 1 до 10 В включ.;

±0,03 % (5), св. 10 В

Среднеквадратическое значение фазного (линейного) напряжения переменного тока и напряжения переменного тока основной гармоники в диапазоне частот св. 70 до 500 Гц включ., В

от 0,1 • ином до ином

±0,003 В (Л) ¹¹, для диапазона значений от 1 до 10 В включ.;

±0,03 % (5) ¹¹, св. 10 В

Напряжение постоянного тока, В

от 0,1 • ином до ином

±0,03 % (5) ¹⁾

Среднеквадратическое   значение   силы

переменного тока и силы переменного тока основной гармоники в диапазоне частот св. 40 до 70 Гц включ., А

от 0,1 '/ном до /ном

±0,0003 А (Л), для диапазона значений от 0,1 до 1 А включ.;

±0,03 % (5), св. 1 А

Среднеквадратическое   значение   силы

переменного тока и силы переменного тока основной гармоники в диапазоне частот св. 70 до 500 Гц включ., А

от 0,1 '/ном до /ном

±0,0003 А (Л) ¹⁾, для диапазона значений от 0,1 до 1 А включ.;

±0,03 % (5)   св. 1 А

Сила постоянного тока, А

от 0,1 '/ном до /ном

±0,03 % (5) ¹

Частота переменного тока, Гц ³

св. 40 до 70 включ.

±0,0003 % (5) ¹⁾

±0,0006 % (5) ²⁾

св. 70 до 500 включ.

±0,0003 % (5) ¹

Наименование характеристики

Диапазон значений

Пределы допускаемой погрешности (абсолютной Л, относительной 5)

Угол фазового сдвига по основным гармоникам между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы в диапазоне частот св. 40 до 70 Гц включ., ... ° ³

от 0 до 360

±0,01° (Л)

Угол фазового сдвига между основной гармоникой напряжения (тока) и фронтом опорного сигнала 1 Гц в диапазоне частот св.

40 до 70 Гц включ., ... ° ⁴

от 0 до 360

± kFi' f (Л)¹ kF1 = 0,0003 °/Гц

± kF2' f (Л) ²² kF2 = 0,001 °/Гц

Угол фазового сдвига между основной гармоникой напряжения (тока) и фронтом опорного сигнала 1 Гц в диапазоне частот св.

70 до 500 Гц включ., . ° ⁴³

от 0 до 360

±kFi' f (Л) ¹ kF1 = 0,0003 °/Гц

Измерение цифрового SV-потока

Среднеквадратическое значение фазного (линейного) напряжения переменного тока и напряжения переменного тока основной гармоники в диапазоне частот св. 40 до 70 Гц включ., В

^от 0, ¹ ' Цном ^{до и}ном

±0,03 % (5)

Среднеквадратическое значение фазного (линейного) напряжения переменного тока и напряжения переменного тока основной гармоники в диапазоне частот св. 70 до 500 Гц включ., В

^{от 0}, ¹ ' ^ином ^{до и}ном

±0,03 % (5) ¹³

Напряжение постоянного тока, В

от 0,1 • ином до ином

±0,03 % (5) ¹³

Среднеквадратическое   значение   силы

переменного тока и силы переменного тока основной гармоники в диапазоне частот св. 40 до 70 Гц включ., А

от 0,1 '/ном до /ном

±0,03 % (5)

Среднеквадратическое   значение   силы

переменного тока и силы переменного тока основной гармоники в диапазоне частот св. 70 до 500 Гц включ., А

от 0,1 '/ном до /ном

±0,03 % (5) ¹³

Сила постоянного тока, А

от 0,1 '/ном до /ном

±0,03 % (5) ¹³

Частота переменного тока, Гц ³³

св. 40 до 70 включ.

±0,0003 % (5) ¹³

±0,0006 % (5) ²³

св. 70 до 500 включ.

±0,0003 % (5) ¹³

Угол фазового сдвига по основным гармоникам между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы в диапазоне частот св. 40 до 70 Гц включ., ... ° ³³

от 0 до 360

±0,01° (Л)

Угол фазового сдвига между основной гармоникой напряжения (тока) и фронтом опорного сигнала 1 Гц в диапазоне частот св. 40 до 70 Гц включ., ... ° ⁴

от 0 до 360

± kF1' f (Л) ¹ kF1 = 0,0003 °/Гц

± kF2' f (Л) ²²

Наименование характеристики

Диапазон значений

Пределы допускаемой погрешности (абсолютной Л, относительной 5)

kF2 = 0,001 °/Гц

Угол фазового сдвига между основной гармоникой напряжения (тока) и фронтом опорного сигнала 1 Гц в диапазоне частот св. 70 до 500 Гц включ., ... ° ⁴

от 0 до 360

±кп f (Л) ¹ kF1 = 0,0003 °/Гц

Синхронизация цифрового SV-потока

Период выходного опорного сигнала (1PPS), с

1

±0,540’⁶ (Л)

¹ Только для протокола МЭК-61850-9-2LE;

²⁾ Только для протокола МЭК-61850-9-2;

• ³  Напряжение св. 1 В до ином, сила тока св. 0,1 А до 1ном;

• ⁴  Напряжение св. 1 В до ином, сила тока св. 0,1 А до 1ном. Здесь f - целочисленное значение частоты.

Наименование характеристики

Значение

Частота дискретизации сигналов SV-потоков (количество выборок на

80 ¹²

период номинальной частоты)

256 ¹⁾

₉₆ 22

288 ²²

Номинальное значение частоты, Г ц

50

Максимальное количество выходных SV-потоков

20

Максимальное количество входных SV-потоков

10

Количество портов Ethernet RJ-45

5

Параметры электрического питания устройства:

- напряжение сети, В

от 100 до 240

- номинальное напряжение сети, В

230

- частота питающей сети, Гц

от 47 до 63

- потребляемая мощность, В^А, не более

150

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность воздуха, %

от 30 до 80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от +1 до +40

- относительная влажность воздуха при +25 °С, %, не более

80

- высота над уровнем моря, м, не более

2000

Габаритные размеры устройства (ширина^хвысота^хглубина), мм, не более

420^х230^х340

Масса устройства, кг, не более

8

Средняя наработка на отказ устройства, ч

25000

Средний срок службы устройства, лет

30

¹ Для протокола МЭК-61850-9-2LE;

²² Для протокола МЭК-61850-9-2.
