Номер по Госреестру СИ: 51391-12
51391-12 Трансформаторы напряжения
(CPA 362)
Назначение средства измерений:
Трансформаторы напряжения СРА 362 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 330 кВ.

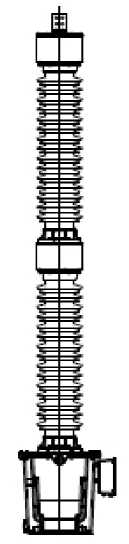

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения СРА 362-
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
-
2. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
-
3. Техническая документация фирмы «ABB Power Technologies AB», Швеция.
Изготовитель
Фирма «ABB Power Technologies AB», Швеция.Адрес: SE-77180, Ludvika, Sweden.
Тел.: +46 240 78 3711 Факс: +46 240 78 2702
Web-сайт: http://www.abb.com
Заявитель
ООО «М-ПРО», г. Санкт-Петербург.
Адрес: 199004, г. Санкт-Петербург, 5-я линия В.О., д. 42, лит. А, пом.26Н.
Тел.: (812) 318-11-95 Факс: (812) 318-11-95
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Трансформаторы напряжения CPA 362 представляют собой емкостные трансформаторы и состоят из емкостного делителя напряжения типа CSA и электромагнитного устройства типа ЕОА.
Емкостной делитель CSA состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. Делитель смонтирован в виде колонны из двух модулей, устанавливаемых один на другой.
К выходу делителя подключено электромагнитное устройство ЕОА, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора.
Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой.
Трансформаторы снабжены табличкой с указанием основных характеристик.
Трансформаторы устанавливаются на открытых распределительных устройствах электрических подстанций. Рабочее положение трансформаторов - вертикальное.
лист № 2 всего листов 3Таблица 1 - Характеристики трансформаторов напряжения CPA 362
Характеристика |
Значение |
Класс напряжения, кВ |
330 |
Номинальные напряжения, кВ - первичной обмотки |
330/^3 |
- основной вторичной обмотки №1 |
0,1/^3 |
- основной вторичной обмотки №2 |
0,1/^3 |
- дополнительной вторичной обмотки |
0,1 |
Наибольшее рабочее напряжение первичной обмотки, кВ |
362 |
Класс точности основной вторичной обмотки № 1 |
0,2 |
Класс точности основной вторичной обмотки №2 |
0,5 |
Класс точности дополнительной вторичной обмотки |
3Р |
Номинальная мощность основной вторичной обмотки №1, В^А |
10 |
Номинальная мощность основной вторичной обмотки №2, В^А |
200 |
Номинальная мощность дополнительной вторичной обмотки, В • А |
100 |
Номинальная частота, Гц |
50 |
Схема и группа соединения обмоток |
1/1/1/1-0-0-0 |
Габаритные размеры, мм (высотахдлинахширина) |
4245х720х520 |
Масса, кг |
630 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от - 45 до + 40 |
