Сведения о средстве измерений: 90917-23 Трансформаторы напряжения

Номер по Госреестру СИ: 90917-23
90917-23 Трансформаторы напряжения
(CPB)

Назначение средства измерений:
Трансформаторы напряжения CPB (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

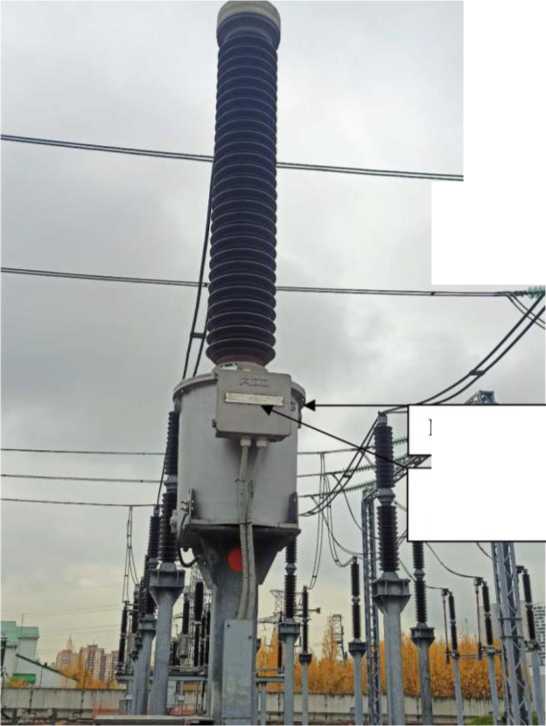

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 28.12.2023
Срок свидетельства -
Номер записи - 192824
ID в реестре СИ - 1413324
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СРВ 245, CPB 550, CPB 245HC, CPB 245,

Производитель

Изготовитель - Фирма "ABB Power Technologies AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 25
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2818 от 2023.12.27 ПРИКАЗ_Об утверждении типов средств измерений (17)

№434 от 2024.02.20 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Трансформаторы напряжения (CPB)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ABB Power Technologies AB"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15852-06
01.07.2011
Трансформаторы напряжения, CPA 72-550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
15853-06
01.07.2011
Трансформаторы напряжения, CPB 72-800
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
32002-06
01.07.2011
Трансформаторы тока, IMB 72-800
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
32003-06
01.07.2011
Трансформаторы напряжения, EMF 52-170
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
51061-12

Трансформаторы напряжения, СРВ 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
8 лет
51391-12

Трансформаторы напряжения, CPA 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
8 лет
68549-17

Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
4 года
68632-17

Трансформаторы тока, TPU 40.13
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
4 года
71813-18

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
74034-19

Трансформатор тока, IMB 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
74866-19

Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
75527-19

Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
76152-19

Трансформаторы тока, IMB 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
77650-20

Трансформаторы тока, IMB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
78968-20

Трансформаторы напряжения, CPA 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
78966-20

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
78903-20

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
80241-20

Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
81471-21

Трансформаторы тока, IMB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
85047-22

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
86681-22

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
86728-22

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
88047-23

Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
88248-23

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
90917-23

Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
90918-23

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Трансформаторы напряжения (CPB)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЕТРОСЕРВИС"
(RA.RU.311269)
  • CPB 245
  • CPB 550
  • 12 12 0 12 0 0 0 0
    ООО "ЭНЕРГОКОМПЛЕКС"
    (RA.RU.311677)
  • СРВ 245
  • CPB 245
  • 7 7 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • CPB 550
  • CPB 245HC
  • 13 0 13 0 0 0 0

    Стоимость поверки Трансформаторы напряжения (CPB)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора напряжения.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    Фирма «ABB Power Technologies AB», Швеция Юридический адрес: SE-77180. Ludvika. Sweden

    Изготовитель

    Фирма «ABB Power Technologies AB», Швеция
    Адрес: SE-77180. Ludvika. Sweden

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    Фирма «ABB Power Technologies AB», Швеция Юридический адрес: SE-77180. Ludvika. Sweden

    Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. К выходу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.

    Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

    К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций CPB 245, CPB 245HC и CPB 550, которые отличаются друг от друга значениями номинального напряжения, классом точности и номинальной мощностью вторичных обмоток.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации CPB 245 зав. № 1HSE 8769826, 1HSE 8769827, 1HSE 8806022, 1HSE 8806023, 1HSE 8806024, 8440772, 8440773, 8440774, модификации CPB 245HC зав. № 8438359 и модификации CPB 550 зав. № 1HSE 8772905, 1HSE 8772904, 1HSE 8772894, 1HSE 8795089, 1HSE 8795090, 1HSE 8795091, 1HSE 8772205, 1HSE 8772203, 1HSE 8772198, 1HSE 8777080, 1HSE 8777083, 1HSE 8777084, 1HSE 8812411, 1HSE 8812412, 1HSE 8812414, 1HSE 8812416, 1HSE 8812417, 1HSE 8812418.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового, либо буквенно-цифрового обозначения.

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы напряжения (CPB), http://oei-analitika.ru

    Место пломбировки

    Место нанесения заводского номера

    Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    CPB 245; CPB 245HC; CPB 550

    1 шт.

    Паспорт

    CPB 245; CPB 245HC; CPB 550

    1 экз.


    Таблица 1.1 - Метрологические характеристики трансформаторов напряжения CPB 245

    Наименование характеристики

    Значение для заводских номеров

    1HSE 8769826,

    1HSE 8769827,

    1HSE 8806022,

    1HSE 8806023,

    1HSE 8806024

    8440772,

    8440773,

    8440774

    Номинальное напряжение первичной обмотки и1ном, кВ

    220/\3

    220/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/^3

    100/V3

    Номинальная частота Гном, Гц

    50

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,2

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    100

    400

    Таблица 1.2 - Метрологические характеристики трансформаторов напряжения CPB 245HC

    Наименование характеристики

    Значение для заводского номера

    8438359

    Номинальное напряжение первичной обмотки и^ом, кВ

    220/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    Номинальная частота Гном, Гц

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    400

    Таблица 1.3 - Метрологические характеристики трансформаторов напряжения CPB 550

    Наименование характеристики

    Значение для заводских номеров

    1HSE 8772905,

    1HSE 8772904,

    1HSE 8772894

    1HSE 8772205,

    1HSE 8772203,

    1HSE 8772198

    Номинальное напряжение первичной обмотки и^ом, кВ

    500/\3

    500/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    100/\3

    Номинальная частота Гном, Гц

    50

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,2

    0,2

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    170

    100

    200

    Продолжение таблицы 1.3

    Наименование характеристики

    Значение для заводских номеров

    1HSE 8777080, 1HSE 8777083,

    1HSE 8777084

    Номинальное напряжение первичной обмотки и^ом, кВ

    500/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    Номинальная частота Гном, Гц

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,2

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    50;150

    100; 250

    Продолжение таблицы 1.3

    Наименование характеристики

    Значение для заводских номеров

    1HSE 8795089,

    1HSE 8795090,

    1HSE 8795091

    1HSE 8812411,

    1HSE 8812412,

    1HSE 8812414,

    1HSE 8812416,

    1HSE 8812417,

    1HSE 8812418

    Номинальное напряжение первичной обмотки и^ом, кВ

    500/\3

    500/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    100/\3

    Номинальная частота Гном, Гц

    50

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,2

    0,2

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    100;120

    50

    200

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
