Номер по Госреестру СИ: 51335-12
51335-12 Расходомеры электромагнитные
(TIDALFLUX 4300)
Назначение средства измерений:
Расходомеры электромагнитные TIDALFLUX 4300 предназначены для измерения объёмного расхода и объёма воды и других электропроводящих жидкостей в полностью или частично заполненных трубопроводах.

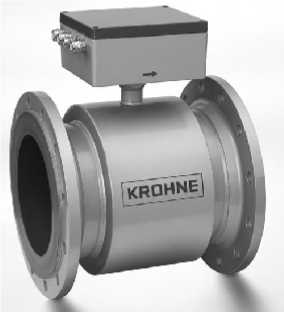

Внешний вид.
Расходомеры электромагнитные
Рисунок № 1

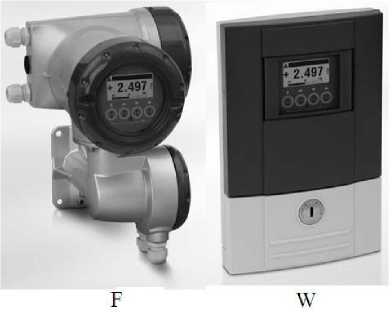

Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Программное обеспечение
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010.
Идентификационные данные программного обеспечения (ПО) конвертеров сигналов IFC 300 приведены в таблице 1.
Таблица 1.
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора |
Микропрограмма расходомера |
ER 3.3.0 |
3.3.х |
A1D4ECF2 |
CRC-32 |
Знак утверждения типа
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным TIDALFLUX 4300ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 28723-2005 «ГСИ. Расходомеры скоростные электромагнитные и вихревые. Общие технические требования и методы испытаний».
ГОСТ Р 8.470-1985 «ГСИ. Государственная поверочная схема для средств измерений объёма жидкости».
Техническая документация фирмы «KROHNE Altometer B.V.», Нидерланды.
Заявитель
ООО «КРОНЕ Инжиниринг», Россия443532, Самарская обл., Волжский р-н, п. Стромилово;
тел.: (846)993-60-34, (846)377-44-22; http://www.krohne.ru.
Изготовитель
Фирма «KROHNE Altometer B.V.», Нидерланды
Kerkeplaat 14, 3313LC Dordrecht, Postbus 110
3300AC Dordrecht, Netherlands
Tel.: +31 (0)78 6306300 ; Fax: +31 (0)78 6306390
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва».Регистрационный номер в Государственном реестре 30010-10,
Адрес: 117418 Москва, Нахимовский пр., 31, тел. (495)544-00-00; info@rostest.ru
Принцип работы расходомеров электромагнитных TIDALFLUX 4300 основан на законе электромагнитной индукции. Два измерительных электрода расположены в нижней части измерительной трубы, на высоте примерно 10 % от внутреннего диаметра трубы, для обеспечения надежного измерения при уровне заполнения не менее 10 %. Сигнал снимается с электродов и передается в конвертер, где происходит его обработка.
Расходомер электромагнитный TIDALFLUX 4300 является электромагнитным расходомером со встроенной ёмкостной системой измерения уровня. Область заполнения рассчитывается при помощи запатентованной ёмкостной системы измерения уровня, которая встроена в футеровку измерительной трубы. Необходимый для этого электронный модуль размещается в компактном корпусе, смонтированном непосредственно на верхней части первичного преобразователя. Этот электронный модуль соединяется с удаленным конвертором сигнала IFC-300 посредством цифровой линии связи.
Расходомеры электромагнитные TIDALFLUX 4300 состоят из двух частей: первичного преобразователя TIDALFLUX 4000 и конвертера сигналов IFC 300, которые разнесены на некоторое расстояние (разнесенное исполнение).
Первичный преобразователь состоит из металлической трубы, на внутреннюю поверхность которой нанесена футеровка, выполненная из непроводящего электрический ток материала. В нижней части футеровки герметично закреплены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена многосекционная обмотка возбуждения.
Первичные преобразователи TIDALFLUX 4000 имеют фланцевую конструкцию. Измерительная труба выполнена из нержавеющей стали, футеровка - из полиуретана, электроды
- из хастеллоя.
Конвертеры сигналов
IFC 300
Конвертер сигналов IFC 300 представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания первичного преобразователя расхода, отображения измерительной информации на жидкокристаллическом дисплее, а так же преобразования её в виде нормированных сигналов (токовых и/или частотноимпульсных).
Конвертеры сигналов выпускаются в следующих исполнениях:
F - Разнесенное исполнение. Конвертер сигналов изготовлен в корпусе полевого исполнения и соединен с первичным преобразователем сигнальным кабелем.
W - Разнесенное исполнение. Конвертер сигналов изготовлен в корпусе для настенного монтажа и соединен с первичным преобразователем сигнальным кабелем.
Расходомеры электромагнитные TIDALFLUX 4300 имеют аналоговые и частотноимпульсные выходы, магнитные сенсоры, смарт-систему, протокол HART.
Пломбировка расходомеров электромагнитных TIDALFLUX 4300 не предусмотрена.
Условные диаметры, Ду, мм
от 200 до 1600. от 0,5 до 12 м/с;
от 1 до 4,5 м/с.
10.
Диапазон скоростей потока, м/с
- при полностью заполненном трубопроводе
- при частично заполненном трубопроводе Минимальный уровень заполнения, % от Ду Диапазоны измерений расхода приведены в таблице 2. Таблица 2.
Скорость м/с |
Диаметры условного прохода*, мм | |||||||||||||
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1600 | |
0,5 |
60 |
90 |
130 |
175 |
230 |
355 |
510 |
700 |
900 |
1200 |
1400 |
2000 |
2800 |
3600 |
1 |
120 |
180 |
260 |
350 |
460 |
710 |
1020 |
1400 |
1800 |
2300 |
2850 |
4050 |
5550 |
7250 |
4,5 |
510 |
800 |
1150 |
1560 |
2000 |
3200 |
4600 |
6250 |
8150 |
10500 |
12700 |
18300 |
25000 |
32600 |
12 |
1360 |
2120 |
3050 |
4150 |
5450 |
8500 |
12200 |
16600 |
21700 |
27500 |
33900 |
48800 |
66500 |
86800 |
* - Внутренний диаметр может незначительно отличаться от диаметра условного прохода.
Электропроводность измеряемой жидкости, мкСм/см от 50 до 5000. Температура измеряемой среды, °С от минус 5 до плюс 60.
Допустимое содержание твёрдых частиц, % от объёма не более 70.
Допустимое содержание газа, % от объёма не более 5.
Рабочее давление, МПа, не более 1,0.
Температура окружающей среды, °С от минус 25 до плюс 65.
Пределы допускаемой относительной погрешности измерений расхода приведены в таблице 3.
Таблица 3.
Заполнение |
Пределы допускаемой относительной погрешности измерений расхода (при скорости потока V, м/с), %, не более | |
V < 1 |
1 < V < 12 | |
Полностью заполненный |
*[' ' )2 ] ■ |
±1,0, (±1,5) |
Частично заполненный |
- |
± / , (±3,0) i max |
Примечание: 1. Qi и Qmax - измеренный и максимальный расходы прибора, соответственно.
-
2. Указанная точность гарантируется при наклоне первичного преобразователя не более чем на 1 % от горизонта.
-
3. В скобках указано значение пределов допускаемой относительной погрешности измерений расхода при проведении поверки расходомера имитационным методом с помощью устройства «MAGCHECK VERIFICATOR».
Минимальная длина прямого участка трубопровода
не менее 5 и не более КА Ду;
не менее 3-Ду.
IP66 / IP67 (IP68 - опционально).
от 190 до 240 (50 + 60 Гц);
24 (50 + 60 Гц).
14.
277x202x296;
198x138x299;
(350 + 1600)x(340 + 1830)x(473 + 1991).
5,7;
2,4;
от 40 до 1659.
-
- до расходомера
-
- после расходомера
Категория пылевлагозащиты
Напряжение питания переменного тока, В
-
- стандартно
-
- опционально
Потребляемая мощность, Вт, не более
Габаритные размеры (ДхШ*В), мм
-
- конвертер сигналов IFC-300F
-
- конвертер сигналов IFC-300W
-
- первичный преобразователь TIDALFLUX 4000 Масса составных частей расходомера, кг, не более
-
- конвертер сигналов IFC-300F
-
- конвертер сигналов IFC-300W
-
- первичный преобразователь TIDALFLUX 4000
