№983 от 23.05.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31995
О внесении изменений в описание типа и продлении свидетельства
об утверждении типа средства измерений № 51335 "Весы электронные автомобильные RW"
Приказы по основной деятельности по агентству Вн. Приказ № 983 от 23.05.2018
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «23» мая 2018 г. №983
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные автомобильные RW
Назначение средства измеренийВесы электронные автомобильные RW (далее весы) предназначены для измерения нагрузки, создаваемой одиночной осью автотранспортного средства на дорогу, а также для определения общей массы транспортного средства.
Описание средства измеренийКонструктивно весы состоят из грузоприемного устройства (ГПУ) (здесь и далее терминология и нормирование метрологических характеристик приведены в соответствии с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»), которое включает в себя две, четыре, шесть, восемь, десять или двенадцать портативных грузоприемных платформ с пандусами и портативного весоизмерительного устройства в виде индикатора со встроенным принтером.

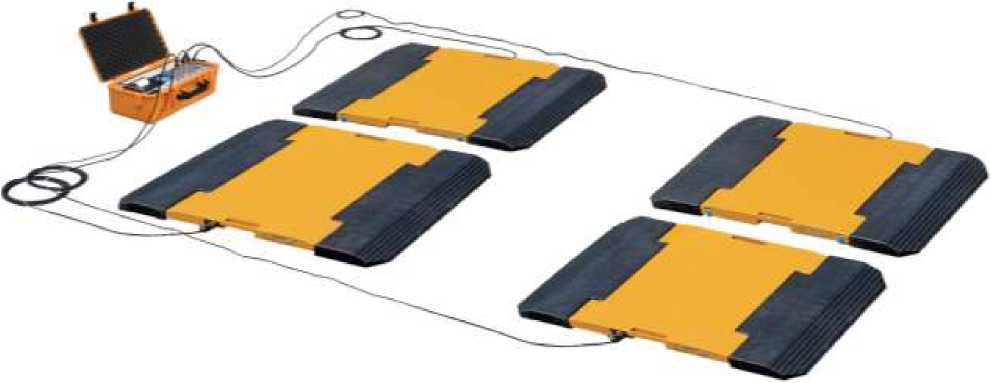

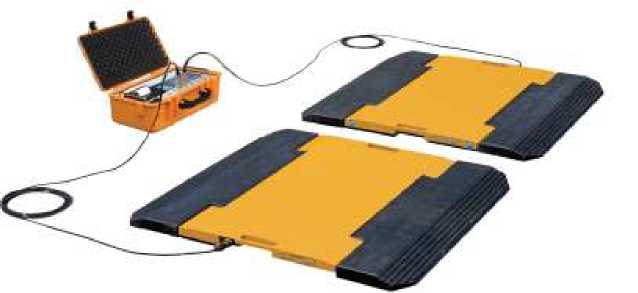

Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов RW
Весы снабжены следующими устройствами:
- устройство автоматической и полуавтоматической установки нуля.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести колеса автомобиля, находящегося на весовой платформе, в аналоговый электрический сигнал, изменяющийся соответственно действующей силе тяжести. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на жидкокристаллическом дисплее индикатора, а также могут быть выведены на печать встроенного принтера.
Масса автомобиля в целом может определяться только при условии одновременного нахождения всех колес автомобиля на грузоприемных платформах. Определение общей массы автомобиля путем суммирования результатов измерения нагрузки, создаваемой одиночной осью, не допускается.
Для определения нагрузки, создаваемой одиночной осью автотранспортного средства на дорогу, обязательно применение пассивных площадок либо установка грузоприемных платформ в приямок с целью обеспечения расположения поверхностей колес соседних осей транспортного средства на одном уровне с поверхностью грузоприемных устройств.
Все измерения должны выполняться в строгом соответствии с Руководством по эксплуатации и методикой измерений. Методика измерений является неотъемлемой частью руководства по эксплуатации.
Питание весов осуществляется от сети или встроенного аккумулятора.
Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d ) и поверочным делением ( e), а также массой и габаритными размерами.
Программное обеспечениеПрограммное обеспечение (далее - ПО) весов является встроенным.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
В весах для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик, защищенный паролем.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Защита от несанкционированного доступа к программному обеспечению обеспечивается установкой защитной пломбы на лицевой стороне весоизмерительного индикатора. Расположение защитной пломбы представлено на рисунке 2.
Идентификационные данные ПО приведены в таблице 1.

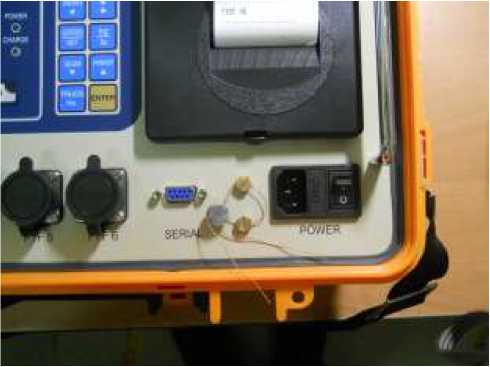

Рисунок 2 - Расположение защитной пломбы
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Наименование программного обеспечения (для индикаторов) |
|
Идентификационное наименование ПО |
RW Firmware |
|
Номер версии (идентификационный номер) ПО |
1.00, 1.01, 1.02 |
|
Цифровой идентификатор ПО |
— |
|
Примечание - Цифровой идентификатор ПО (контрольная сумма исполняемого кода) не используется на устройствах при работе со встроенным ПО. | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики для одной платформы
|
Метрологическая характеристика |
RW-05 |
RW-10 |
RW-15 |
|
Максимальная нагрузка, Max, т |
5 |
10 |
15 |
|
Минимальная нагрузка, Min, т |
0,1 |
0,1 |
0,2 |
|
Поверочное деление е, и Действительная цена деления, d, (e=d), кг |
5 |
5 |
10 |
|
Число поверочных делений (n) |
1000 |
2000 |
1500 |
|
Пределы допускаемой погрешности, mpe, при поверке 0<m<500e 500е<т< 2000е 2000е<т<3000е |
±0,5е ±1е ±1,5е | ||
Таблица 3 - Метрологические характеристики для 2 платформ
|
Метрологическая характеристика |
RW-05-2 |
RW-10-2 |
RW-15-2 |
|
Максимальная нагрузка, Max, т |
10 |
20 |
30 |
|
Минимальная нагрузка, Min, т |
0,2 |
0,2 |
0,4 |
|
Поверочное деление е, и действительная цена деления, d, (e=d), кг |
10 |
10 |
20 |
|
Число поверочных делений (n) |
1000 |
2000 |
1500 |
|
Пределы допускаемой погрешности, mpe, при поверке 0<m<500e 500е<т< 2000е 2000е<т<3000е |
±0,5е ±1е ±1,5е | ||
Таблица 4 - Метрологические характеристики для 4, 6, 8, 10, 12 платформ
|
Метрологическая характеристика |
RW-05-4 |
RW-05-6 |
RW-05-8 |
RW-05-10 |
RW-05-12 |
|
Максимальная нагрузка, Max, т |
20 |
30 |
40 |
50 |
60 |
|
Минимальная нагрузка, Min, т |
0,4 |
1 |
1 |
1 |
2 |
|
Поверочное деление е, и действительная цена деления, d, (e=d), кг |
20 |
50 |
50 |
50 |
100 |
|
Число поверочных делений (n) |
1000 |
600 |
800 |
1000 |
600 |
|
Пределы допускаемой погрешности, mpe, при поверке 0<m<500e 500е<т< 2000е 2000е<m<3000e |
±0,5е ±1е ±1,5е | ||||
Таблица 5
|
Метрологическая характеристика |
RW-10-4 |
RW-10-6 |
RW-10-8 |
RW-10-10 |
RW-10-12 |
|
Максимальная нагрузка, Max, т |
40 |
60 |
80 |
100 |
120 |
|
Минимальная нагрузка, Min, т |
1 |
1 |
2 |
2 |
2 |
|
Поверочное деление е, и действительная цена деления, d, (e=d), кг |
50 |
50 |
100 |
100 |
100 |
|
Число поверочных делений (n) |
800 |
1200 |
800 |
1000 |
1200 |
|
Пределы допускаемой погрешности, mpe, при поверке 0<m<500e 500е<т< 2000е 2000е<т<3000е |
±0,5е ±1е ±1,5е | ||||
Таблица 6
|
Метрологическая характеристика |
RW-15-4 |
RW-15-6 |
RW-15-8 |
RW-15-10 |
RW-15-12 |
|
Максимальная нагрузка, Max, т |
60 |
90 |
120 |
150 |
180 |
|
Минимальная нагрузка, Min, т |
1 |
2 |
2 |
2 |
10 |
|
Поверочное деление е, и действительная цена деления, d, (e=d), кг |
50 |
100 |
100 |
100 |
500 |
|
Число поверочных делений (n) |
1200 |
900 |
1200 |
1500 |
360 |
|
Пределы допускаемой погрешности, mpe, при поверке 0<m<500e 500е<т< 2000е 2000е<т<3000е |
±0,5е ±1е ±1,5е | ||||
Примечание. Цифры 2, 4, 6, 8, 10 и 12, входящие в обозначения моделей, соответствуют количеству грузоприемных платформ.
Пределы допускаемой погрешности при эксплуатации равны удвоенным пределам допускаемой погрешности при поверке.
Таблица 7
|
Наименование характеристик |
Значение характеристик |
|
Диапазон температур | |
|
Весоизмерительное устройство: |
от - 10 до + 40 °С |
|
Грузоприёмное устройство: |
от - 40 до + 40 °С |
|
Габаритные размеры весов (ширина/длина/высота), мм, не более: | |
|
весоизмерительное устройство |
417/325/175 |
|
грузоприёмное устройство RW-05 |
500/400/39 |
|
грузоприёмное устройство RW-10 и RW-15 |
900/500/39 |
|
Длина кабеля, соединяющего любую из грузоприемных |
50 50 |
|
платформ с весоизмерительным устройством, не более, м | |
|
Масса весов, кг, не более: | |
|
весоизмерительное устройство |
10 |
|
одно грузоприёмное устройство RW-05 |
16 |
|
одно грузоприёмное устройство RW-10 и RW-15 |
30 |
|
Параметры электропитания от сети переменного тока: | |
|
- напряжение, В |
220 15% |
|
- частота, Гц |
50/60 |
|
Параметры электропитания весоизмерительного устройства | |
|
от аккумулятора: |
2 x 6В, 10 А-ч |
наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
|
Наименование |
Количество |
|
Весоизмерительное устройство |
1 шт. |
|
Грузоприемная платформа |
2, 4, 6, 8, 10 или 12 шт. |
|
Руководство по эксплуатации |
1 шт. |
Примечание. Руководство по эксплуатации вместо бумажного носителя может предоставляться в электронном виде.
Поверкаосуществляется по документу МП 54021-13 «Весы электронные автомобильные RW. Методика поверки», утвержденному ФГУП «ВНИИМС» 08.10.2012 г.
Основные средства поверки: гири класса М1 по OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 1.3.
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам электронным автомобильным RWГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
Техническая документация фирмы «CAS Corporation», Республика Корея.
ИзготовительФирма «CAS Corporation», Республика Корея
Адрес: #440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея
ЗаявительМОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН»
ИНН 773851001
Адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2
Тел./факс: +7 (495) 784-77-47
E-mail: casrussia@globalcas.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
23 мая 2018 г.
№ 983
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 51335 «Весы электронные автомобильные RW»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями Московского представительства «К АС КОРПОРЭЙШН» б/д приказываю:
-
1. Внести изменения в описание типа на весы электронные автомобильные RW, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54021-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 51335 «Весы электронные автомобильные RW» на последующие 5 лет.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
4. Контроль за исполнением нагтпящргл приказа оставпяю за собой.
