Номер по Госреестру СИ: 50284-12
50284-12 Спектрометры рентгенофлуоресцентные
(EDX-720-P/800HS-P, XRF 1800, MXF 2400)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные EDX-720-P/800HS-P, XRF-1800, MXF-2400 (далее - спектрометры) предназначены для контроля элементного состава твердых и жидких сред, порошков, пленок.

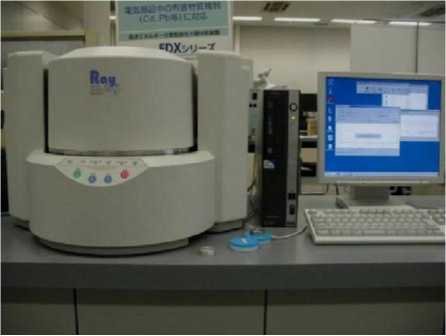

Внешний вид.
Спектрометры рентгенофлуоресцентные
Рисунок № 1

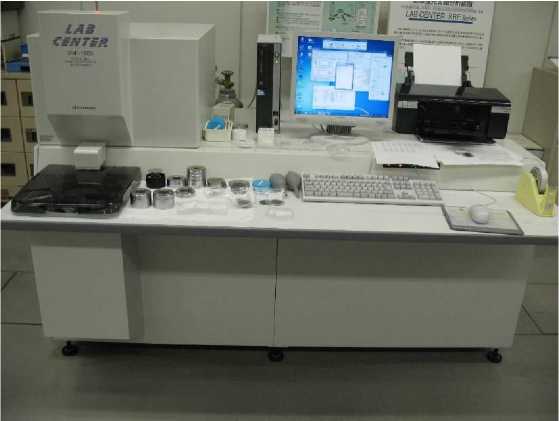

Внешний вид.
Спектрометры рентгенофлуоресцентные
Рисунок № 2
Внешний вид.
Спектрометры рентгенофлуоресцентные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.05.2027
Номер записи - 139697
ID в реестре СИ - 362097
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрометры рентгенофлуоресцентные, нет данных , модель MXF-2400, модель EDX-800HS-P, мод. XRF-1800, мод. MXF-2400, мод. MXF 2400, мод. EDX-800HS-P, XRF-1800, XRF 1800, MXF-2400, MXF 2400, EDX-800HS2, EDX-800HS-P, EDX-800HS, EDX-720-P/800HS-P, XRF 1800, MXF 2400, EDX-720-P/800HS-P, EDX-720-P,
Производитель
Изготовитель - Фирма "SHIMADZU CORPORATION"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 81
Выдано извещений - 0
Кол-во периодических поверок - 31
Кол-во средств измерений - 16
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 11381 дн.
Приказы РСТ, где упоминается данный тип СИ
№992 от 2017.05.15 О продлении срока действия свидетельств об утверждении типа средств измерений
№541 от 2022.03.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные (EDX-720-P/800HS-P, XRF 1800, MXF 2400)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "SHIMADZU CORPORATION"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
17037-98 |
Хромато-масс-спектрометры, QP 5000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
17819-98 |
Спектрофотометр атомно-абсорбционный, AA-6601F Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
17820-98 |
Спектрофотометр инфракрасный, FTIR-8201 PC Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
17822-98 |
Хроматограф газовый, GC-17A Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
19382-11 27.06.2016 |
Спектрофлуориметры, RF-5301PC Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
19383-10 06.04.2020 |
Хроматографы газовые, GC-14B, GC-17Av3, GCMS-QP5000/5050A, GC-2010, GC-2010Plus, GC-2014, GCMS-QP2010, GCMS-QP2010S, GCMS-QP2010Plus Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
21669-01 |
Спектрофотометр атомно-абсорбционный, AA-680 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
22613-08 01.06.2013 |
Весы электронные лабораторные, BL Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
22614-08 01.06.2013 |
Весы электронные лабораторные, BW, BX, UW, UX Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
25373-08 01.06.2013 |
Весы электронные, EL и ELB Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
26276-08 01.01.2014 |
Весы электронные лабораторные, AUW/AUW-D/AUX/AUY Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
26305-04 01.02.2009 |
Дифрактометры рентгеновские, XRD 6000, XRD 7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
2 года | |
26305-09 27.08.2024 |
Дифрактометры рентгеновские, XRD 6000, XRD 7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
2 года |
28035-04 |
Спектрофотометр, UV-1601 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
30425-05 |
Хроматограф жидкостной, Shimadzu-LC-6А Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
34800-07 |
Микротвердомер, HMV-2T Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
34906-12 29.06.2017 |
Спектрометры эмиссионные с индуктивно связанной плазмой, ICPE 9000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
40187-08 01.01.2014 |
Микротвердомеры, HMV-2 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
43425-09 01.01.2015 |
Весы электронные лабораторные, BW-K/BX-K Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
44557-10 01.08.2015 |
Машины испытательные универсальные, AG Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
46429-11 04.03.2016 |
Микротвердомеры, Shimadzu DUH211, Shimadzu DUH211S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
46429-17 19.06.2027 |
Микротвердомеры, DUH-211, DUH-211S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
46831-11 19.05.2016 |
Машины испытательные, EHN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
47102-11 31.03.2026 |
Спектрометры оптические эмиссионные, PDA-7000, PDA-8000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
47918-11 03.10.2016 |
Устройства испытательные, JF Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
47919-11 03.10.2016 |
Машины испытательные, ММТ, ЕМТ Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
48288-11 |
Дифрактометр рентгеновский, Shimadzu XRD-7000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
2 года |
48405-11 06.10.2026 |
Анализаторы нуклеиновых кислот, BioSpec-nano Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
48951-12 09.12.2026 |
Анализаторы общего углерода, TOC-L мод. TOC-LCSH, TOC-LCPH, TOC-LCSN, TOC-LCPN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
48951-12 09.12.2026 |
Анализаторы общего углерода, TOC-L мод. TOC-LCSH, TOC-LCPH, TOC-LCSN, TOC-LCPN Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
48982-12 09.12.2026 |
Дифрактометры рентгеновские, XRD 6100 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
49262-12 14.03.2017 |
Масс-спектрометры жидкостные, LCMS-8030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
50061-12 03.04.2022 |
Спектрофотометры, UV-2600, UV-2700 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
50284-12 15.05.2027 |
Спектрометры рентгенофлуоресцентные, EDX-720-P/800HS-P, XRF 1800, MXF 2400 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
54896-13 31.07.2023 |
Машины испытательные, AG-Xplus мод. AG-Xplus-0,5; AG-Xplus-1; AG-Xplus-HS-0,5; AG-Xplus-HS-1; AG-Xplus-SC-0,5; AG-Xplus-SC-1; AG-XDplus-0,5; AG-XDplus-1 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
54899-13 31.07.2023 |
Машины испытательные, EZTest мод. EZ-SX-0,5; EZ-SX-1; EZ-LX-0,5; EZ-LX-1; EZ-LX HS-0,5; EZ-LX HS-1 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
54913-13 26.06.2023 |
Анализаторы размеров частиц лазерные, SALD мод. SALD-201V, SALD-301V, SALD-2201, SALD-3101, SALD-7101, SALD-2300, SALD-7500nano Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
54996-13 31.07.2023 |
Машины испытательные, UH Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
57012-14 08.02.2024 |
Хромато-масс-спектрометры жидкостные, LCMS-8050 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
57523-14 03.06.2019 |
Хроматографы газовые с детектором, GC-2010Plus (хроматографы) BID (детектор) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
57524-14 15.04.2024 |
Хромато-масс-спектрометры модернизированные, GCMS-QP2010Ultra, GCMS-QP2010SE Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
57680-14 29.04.2024 |
Машины испытательные, AGS-X Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
1 год | |
58807-14 20.10.2019 |
Спектрометры рентгенофлуоресцентные, EDX-7000, EDX-8000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
58807-17 16.07.2024 |
Спектрометры рентгенофлуоресцентные, EDX-7000, EDX-7000P, EDX-8000, EDX-8000P Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
59082-14 19.09.2024 |
Фурье-спектрофотометры инфракрасные, IRTracer-100 и IRAffinity-1S Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
59373-14 01.11.2024 |
Машины испытательные, EHF Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ |
1 год |
60877-15 01.04.2025 |
Спектрометры параллельного действия с индуктивно связанной плазмой атомно-эмиссионные, ICPE-9800 мод. ICPE-9810, ICPE-9820 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
63431-16 16.03.2026 |
Хроматографы жидкостные, Prominence Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
63487-16 28.03.2026 |
Хроматографы жидкостные с детекторами, LC-30 NEXERA (хроматографы) SPD-М30А, RID-20A, Decade Elite, Decade Lite, LCМS-8030, LCМS-8040 (детекторы) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
63715-16 14.04.2026 |
Спектрофлуориметры, RF-6000 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
64032-16 18.05.2026 |
Анализаторы общего углерода, TOC-4200, TOC-Vws, TOC-Vwp Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
64401-16 28.06.2026 |
Хромато-масс-спектрометры жидкостные, LCMS-8060 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
66402-17 19.01.2027 |
Хромато-масс-спектрометры газовые, GCMS-QP2020 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
66787-17 01.03.2027 |
Масс-спектрометры с индуктивно-связанной плазмой , ICPMS-2030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
73667-18 29.12.2024 |
Весы лабораторные электронные неавтоматического действия, AP Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
74829-19 23.04.2024 |
Хромато-масс-спектрометры жидкостные, LCMS-8045 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
74689-19 10.04.2024 |
Спектрофотометры двухлучевые, UV-1900 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76065-19 13.09.2024 |
Калориметры дифференциальные сканирующие, DSC-60 Plus, DSC-60A Plus Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76391-19 18.10.2024 |
Хроматографы жидкостные, Prominence-i (мод. LC-2030 Plus, LC-2030C Plus, LC-2030C 3D Plus, LC-2030C LT Plus) и Nexera-i (мод. LC-2040C Plus, LC-2040C 3D Plus, LC-2040С MT Plus, LC-2040С 3D MT Plus) Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76854-19 10.12.2024 |
Хроматографы газовые, Nexis GC-2030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78795-20 28.07.2025 |
Спектрофотометры двухлучевые, UV-2600i, UV-2700i, UV-3600i Plus, SolidSpec-3700i Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78257-20 06.05.2025 |
Хроматографы газовые, GC-2010Plus и GC-2014 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78890-20 03.08.2025 |
Хромато-масс-спектрометры жидкостные, LCMS-9030 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
79183-20 11.09.2025 |
Весы электронные, UW Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
82085-21 18.06.2026 |
Хроматографы газовые, GC-2010 Pro Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
82777-21 26.08.2026 |
Хромато-масс-спектрометры газовые, GCMS-TQ8050 NX Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
84280-21 28.12.2026 |
Анализаторы термомеханические, ТМА-60 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
84281-21 28.12.2026 |
Анализаторы термические синхронные, DTG-60 Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
88041-23 27.01.2028 |
Спектрометры рентгенофлуоресцентные, EDX-8100P Фирма "SHIMADZU CORPORATION" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Спектрометры рентгенофлуоресцентные (EDX-720-P/800HS-P, XRF 1800, MXF 2400)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311432) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 7 | 0 | 4 | 0 | 5 | 0 | 4 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
ФБУ «Архангельский ЦСМ» (RA.RU.311492) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Нижнетагильский ЦСМ» (91) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 5 | 1 | 4 | 0 | 5 | 1 | 4 | ||
ФГУП «УНИИМ» (01.00258-2011) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Псковский ЦСМ» (RA.RU.311432) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тест-С.-Петербург» (RA.RU.311483) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры рентгенофлуоресцентные (EDX-720-P/800HS-P, XRF 1800, MXF 2400)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Калужский ЦСМ Калужская область |
235 | 7609 |
ФБУ ЦСМ Татарстан Республика Татарстан |
8431 | 7609 |
ФБУ Ростовский ЦСМ Ростовская область |
13382 | 7609 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
2200 | 7609 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
6700 | 7609 |
Программное обеспечение
Идентификационные данные программного обеспечения
Модель спектрометров |
Наименование программного обеспечения |
Идентифи-ка-ционное наименование программного обеспечения |
Номер версии (иден-тификацион-ный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
EDX-720-P/ 800HS-P |
PCEDX-E |
PCEDX-E |
Ver.1.12 |
1FBB767EC3FD058F 1A3E6E4C0713E873 |
Md5 |
MXF-2400 |
PCMXF-E |
PCMXF-E |
Ver.1.12 |
5072D8CB97867EDF 40D9BFF5C745099D |
Md5 |
XRF-1800 |
PCXRF-E |
PCXRF-E |
Ver.1.22 |
16D3C36BB038A93F E9B1354B71785539 |
Md5 |
лист № 4 всего листов 5 Степень защиты ПО соответствует уровню «С» в соответствии с МИ 3286-2010. Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.
Метрологически незначимая часть, состоит из ПО, которое используется для обеспечения наилучшей наглядности отображения информации.
Защита ПО осуществляется посредством записи защитного бита при программировании микропроцессора в процессе производства анализаторов. Защитный бит запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять защитный бит можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.
Программное обеспечение не влияет на метрологические характеристики спектрометров рентгенофлуоресцентных EDX-720-P/800HS-P, XRF-1800, MXF-2400.
Знак утверждения типа
Знак утверждения типананосится на шильдик с индивидуальным номером прибора и может дублироваться на лицевой панели прибора, а также, на титульный лист Руководства по эксплуатации спектрометра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным EDX-720-P/800HS-P, XRF-1800, MXF-2400
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийвне сферы государственного регулирования.
Поверка
Поверкаосуществляется по документу МП 50284-12 "Инструкция. Спектрометры рентгенофлуоресцентные EDX-720-P/800HS-P, XRF-1800, MXF-2400. Методика поверки", разработанным и утвержденным ГЦИ СИ ФГУП "ВНИИМС" в 2012 году и входящим в комплект поставки.
Основные средства поверки:
-
- ГСО состава латуни марганцево-железной ЛЦ 40 МцЗЖ;
-
- ГСО состава легированной стали № 8876-2007 (комплект ЛГ-58).
Изготовитель
Фирма "Shimadzu Corporation", ЯпонияАдрес: 1, Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)ФГУП "ВНИИМС", г. Москва
Принцип работы спектрометров основан на измерении интенсивности флуоресцентного излучения, испускаемого атомами определяемых элементов, содержащихся в пробе, под воздействием рентгеновских лучей.
Для регистрации квантов рентгеновского излучения в энергодисперсионных спектрометрах EDX-720-P/800HS-P, используется полупроводниковый детектор, охлаждаемый жидким азотом. В спектрометрах используют специальные фильтры, позволяющие увеличить соотношение сигнал/шум для отдельных элементов, и, соответственно, улучшить пределы обнаружения данных элементов.
В спектрометрах MXF-2400 реализована многоканальная оптическая схема (до 36 монохроматоров с фиксированной длиной волны), что позволяет одновременно определять 36 элементов. Прибор может быть также укомплектован сканирующими монохроматорами, обеспечивающими определение до 48 элементов.
Спектрометры имеют специальные кюветные отделения с автоматической загрузкой проб, позволяющие анализировать твердые, жидкие среды, порошки, гранулы, тонкие пленки.
При попадании рентгеновского излучения на исследуемый образец каждый элемент, входящий в состав образца, флуоресцирует на специфической для него длине волны (рентгеновская флуоресценция). Поскольку образец состоит из множества элементов, то вторичная рентгеновская флуоресценция представляет собой излучение, состоящее из множества линий характеристического излучения элементов. Это излучение попадает в монохроматоры, расположенные вокруг образца. Каждый монохроматор установлен на соответствующую длину волны. После этого луч попадает в детектор, присоединенный к монохроматору. Интенсивность излучения пропорциональна содержанию соответствующего элемента. Прибор позволяет одновременно обнаружить, измерить и зафиксировать интенсивность излучения различных элементов.
В спектрометре MXF-2400 для определения большинства элементов используются газовые детекторы отпаянного типа с окном из легкого металла, заполненные инертным газом (Ne, Ar или Kr) под давлением 1 -105 Па.
Для определения таких элементов, как C, F и Na, характеристический спектр которых поглощается окном из металла, используется проточно-газовый детектор с постоянным потоком газа и окном из ультратонкой пленки из высокомолекулярных соединений с напылённым на неё слоем алюминия.
Спектрометры имеют специальные кюветные отделения с автоматической загрузкой проб, позволяющие анализировать твердые, жидкие среды, порошки, гранулы, тонкие пленки.
Спектрометры XRF-1800 состоят из блока генератора рентгеновского излучения, блока спектрометра, контроллера и рабочей станции XRF. Блок генератора рентгеновского излучения представляет собой цепь для образования первичного рентгеновского излучения. В спектрометре происходит облучение образца первичным рентгеновским излучением и регистри-
лист № 2 всего листов 5 руется рентгеновская флуоресценция, излучаемая образцом на каждой длине волны, путем использования аналитического кристалла и измерения интенсивности исходящих рентгеновских лучей при вращении гониометра.
Блок спектрометра состоит из самого спектрометра, устройства подачи образца, детектора, системы вакуумирования и системы термостатирования.
Первичное рентгеновское излучение проходит через бериллиевое окно на торце рентгеновской трубки и облучает анализируемый образец. Мишень рентгеновской трубки изготовлена из родия (Rh), поэтому первичное рентгеновское излучение представляет собой непрерывное рентгеновское излучение и характеристическое рентгеновское излучение родия (линии серий Rh-K, Rh-L и т.д.).
В процессе работы мишень (анод ) рентгеновской трубки сильно разогревается. Для предотвращения расплавления мишень охлаждается потоком дистиллированной воды с низкой электропроводностью посредством охлаждающего термостата. Рентгеновская трубка также охлаждается за счет циркуляции охлаждающей воды.
Устройство для подачи образца состоит из турели, на которой можно установить восемь образцов, подъемника, держателя образца и устройства вращения образца.
Модель XRF 1800 имеет дополнительное устройство для вращения анализируемого образца с цифровой видеокамерой, что позволяет выбрать необходимый локальный участок (до 500 мкм) с целью оценки распределения содержания элементов в образце.
С помощью программного обеспечения реализуется полная автоматизация анализа, начиная от загрузки образца и до представления результатов измерений в виде таблиц, графиков, спектров, с учетом матричных эффектов выполняется корректировка градуировочных характеристик, автоматически изменяется скорость сбора данных с целью оптимизации количественного анализа.
Идентификация элементов и определение их содержания выполняются на основе базы данных. Программа управляет системой непрерывного мониторинга состояния прибора.
Рис. 1. Внешний вид спектрометра EDX-720.
Рис. 2. Внешний вид спектрометра MXF-2400.
Рис. 3. Внешний вид спектрометра XRF-1800.
Спектрометры рентгенофлуоресцентные EDX-720-P/800HS-P, XRF-1800, MXF-2400.
Руководство по эксплуатации на русском языке.
Методика поверки.
Наименование характеристики |
EDX-720-P/800HS-P |
XRF-1800 |
MXF-2400 |
Определяемые элементы |
от Na до U (EDX 720-P); от C до U (EDX 800HS-P) |
от Be до U | |
Диапазон измерений массовой доли, % |
от 10-4 до 100 (в зависимости от определяемого элемента) | ||
Пределы допускаемого относительного СКО (%) случайной составляющей погрешности измерений в диапазоне массовой доли (от 10-4 до 1) % |
5 | ||
свыше 1 % |
1 | ||
Разрешение, не более |
180 эВ (FeKa) |
0,60(CuKa) |
0,60(CuKa) |
Максимальное число определяемых в пробе элементов |
82 (EDX 720p); 87 (EDX 800HS-P) |
88 |
36 (ещё 48 при дополнительной комплектации) |
Напряжение питания, В |
220±10 % | ||
Потребляемая мощность, кВт, не более |
1,5 |
15 |
10 |
Масса, кг, не более |
100 |
760 |
600 |
Г абаритные размеры, мм, не более |
580х750х420 |
1770х1080х1350 |
1130х1160х1672 |
Условия применения:
0/~' - температура окружающей среды, С для EDX-720-P/800HS-P |
от 10 до 30 |
для XRF-1800, MXF-2400 |
от 18 до 28 |
- относительная влажность, % |
от 40 до 70 |
