Номер по Госреестру СИ: 49336-12
49336-12 Нагрузки электронные постоянного тока
(B&K PRECISION серии 85XX мод. 8500, 8502, 8510, 8512, 8514, 8518, 8520, 8522, 8524, 8526, 8540)
Назначение средства измерений:
Нагрузки электронные постоянного тока B&K PRECISION серии 85XX моделей 8500, 8502, 8510, 8512, 8514, 8518, 8520, 8522, 8524, 8526, 8540 (далее - нагрузки) предназначены для воспроизведения и измерений силы и напряжения постоянного тока, электрического сопротивления и электрической мощности.
Внешний вид.
Нагрузки электронные постоянного тока
Рисунок № 1
Внешний вид.
Нагрузки электронные постоянного тока
Рисунок № 2
Внешний вид.
Нагрузки электронные постоянного тока
Рисунок № 3
Внешний вид.
Нагрузки электронные постоянного тока
Рисунок № 4
Внешний вид.
Нагрузки электронные постоянного тока
Рисунок № 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель нагрузки графическим способом и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Нагрузки электронные постоянного тока B&K PRECISION серии 85XX моделей 8500, 8502, 8510, 8512, 8514, 8518, 8520, 8522, 8524, 8526, 8540 компании «B&K Precision Corp.», США. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нагрузкам электронные постоянного тока B&K PRECISION серии 85XX моделей 8500, 8502, 8510, 8512, 8514, 8518, 8520, 8522, 8524, 8526, 8540
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МП 49336-12 «Инструкция. Нагрузки электронные постоянного тока B&K PRECISION серии 85XX моделей 8500, 8502, 8510, 8512, 8514, 8518, 8520, 8522, 8524, 8526, 8540 компании «B&K Precision Corp.», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» в сентябре 2011 года.Основные средства поверки:
-
- мегаомметр Ф4101М (Регистрационный номер 4542-74), предел измерения электрического сопротивления до 200 МОм, кл.т. 2,5;
-
- мультиметр В7-64/1 (Регистрационный номер 16688-97), предел измерений напряжений
до 1250 В, пределы допускаемой относительной погрешности измерений ± (0,004 0,005) %;
Лист № 6 всего листов 6
- катушка электрического сопротивления Р310 (Регистрационный номер 1162-58), номинальное значение электрического сопротивления 0,001 Ом, кл.т. 0,01;
-
- комплекс поверочный К2-89 (Регистрационный номер 44470-10), диапазон воспроизведения напряжения постоянного тока от 1 •IO-4 до 1-103В, пределы допускаемой относительной погрешности воспроизведения ± (0,01 - 0,04) %, диапазон воспроизведения силы постоянного тока от 110 5 до 1402 А, пределы допускаемой относительной погрешности воспроизведения ± (0,01 - 0,05) %;
-
- мера электрического сопротивления CROPICO RS3/0001 (Регистрационный номер 43734-10), номинальное значение электрического сопротивления 0,0001 Ом, кл.т. 0,02.
Изготовитель
Компания «B&K Precision Corp.», США22820 Savi Ranch Parkway, Yorba Linda, CA 92887
Tel: 714-921-9095, Fax: 714-921-6422
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное «Главный научный метрологический центр Министерства обороны Российской Федерации»(ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)
141006, Московская область, г. Мытищи, ул. Комарова, 13
Тел.: (495) 583 99 23, Факс: (495) 583-99-48
Конструктивно нагрузка выполнена в виде настольного прибора в металлическом корпусе. На передней панели расположены кнопки переключения режимов работы, клеммы для подключения нагрузки в измерительную цепь и жидкокристаллический дисплеи индикации выходных параметров.
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов.
Нагрузки имеют встроенные цифровые вольтметр и амперметр для измерений напряжения на нагрузке и тока через нее.
Модели нагрузок идентичны по принципу действия, управлению и отличаются по габаритным размерам, диапазонам воспроизведения и измерений.
На лицевой панели название компании-изготовителя B&K PRECISION стилизовано в B+K PRECISION.
Внешний вид нагрузок и места пломбировки от несанкционированного доступа приведены на рисунках 1-5.

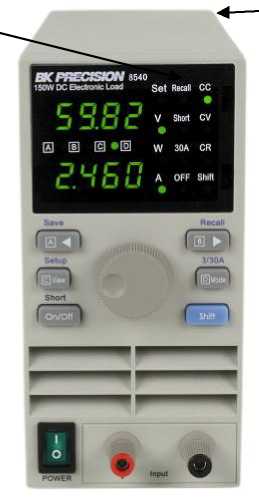

Рисунок 1 - Внешний вид нагрузки модели 8540

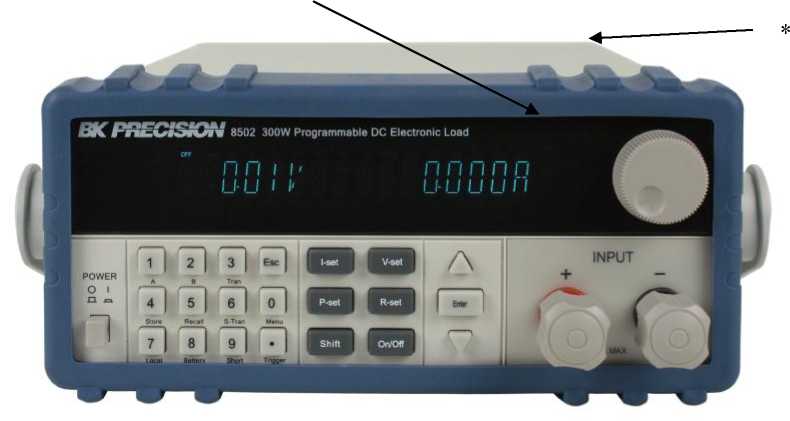

Рисунок 2 - Внешний вид нагрузок моделей 8500, 8502

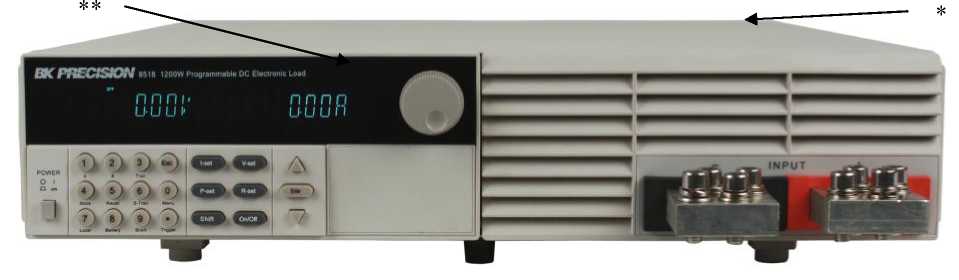

Рисунок 3 - Вагрузок моделей 8510, 8512, 8514, 8518

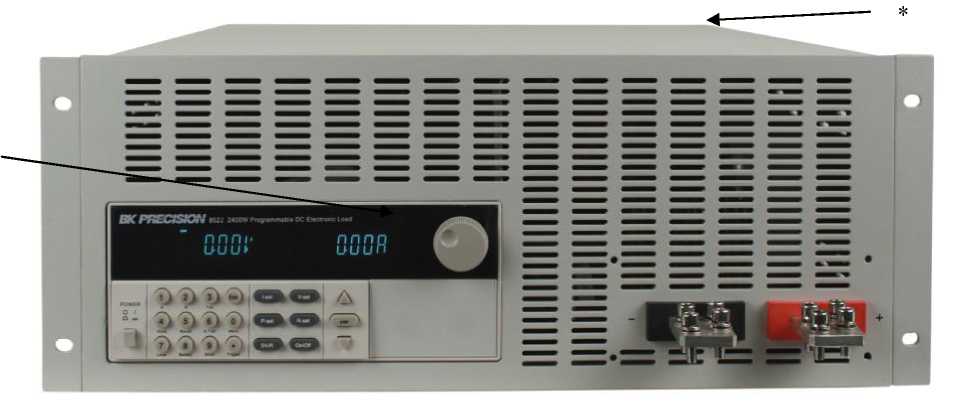

Рисунок 4 - Внешний вид нагрузок моделей 8520, 8522

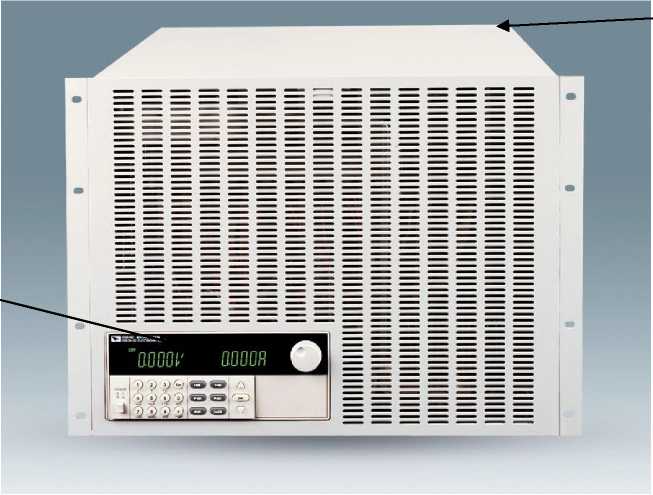

Рисунок 5 - Внешний вид нагрузок моделей 8524, 8526
* - Место пломбировки от несанкционированного доступа.
** - Место нанесения знака об утверждения типа средства измерений.
Для защиты от несанкционированного доступа у каждой модели нагрузки на задней панели левый верхний крепежный болт имеет защитную метку, нанесенную несмываемой краской.
В комплект поставки входят:
нагрузка электронная постоянного тока B&K PRECISION 8500 или B&K PRECISION 8502, или B&K PRECISION 8510, или B&K PRECISION 8512, или B&K PRECISION 8514, или B&K PRECISION 8518, или B&K PRECISION 8520, или B&K PRECISION 8522, или B&K PRECISION 8524, или B&K PRECISION 8526, или B&K PRECISION 8540 - 1 шт.;
руководство по эксплуатации - 1 шт.;
методика поверки - 1 шт.
Основные метрологические и технические характеристики нагрузок приведены в таблицах 1 - 7.
Таблица 1
Модель |
Характеристики | ||
Диапазоны установки напряжения постоянного тока, В |
Диапазоны установки силы постоянного тока, А |
Мощность, Вт | |
8500 |
от 0 до 120 |
от 0,001 до 30 |
300 |
8502 |
от 0 до 500 |
от 0,001 до 15 |
300 |
8510 |
от 0 до 120 |
от 0 до 120 |
600 |
8512 |
от 0 до 500 |
от 0 до 30 |
600 |
8514 |
от 0 до 120 |
от 0 до 240 |
1200 |
8518 |
от 0 до 60 |
от 0 до 240 |
1200 |
8520 |
от 0 до 120 |
от 0 до 240 |
2400 |
8522 |
от 0 до 500 |
от 0 до 120 |
2400 |
8524 |
от 0 до 60 |
от 0 до 240 |
5000 |
8526 |
от 0 до 500 |
от 0 до 120 |
5000 |
8540 |
от 0 до 60 |
от 0 до 30 |
150 |
Таблица 2
Модель |
Характе |
эистики | |
Пределы установки и измерений силы постоянного тока (1пред), А |
Разрешение, мА |
Пределы допускаемой погрешности установки и измерений силы постоянного тока | |
8500 |
3 |
0,1 |
±(0,0011уст +0,0011пред) |
30 |
1 |
±(0,0021уст+0,00151пред) | |
8502 |
3 |
0,1 |
±(0,0011уст+0,0011пред) |
15 |
1 |
±(0,0021уст +0,00151пред)/ ±(0,0021уст +0,0031пред) | |
8510,8522, 8526 |
12 |
1 |
±(0,0011уст+0,0011пред) |
120 |
10 |
±(0,0021уст+0,00151пред) | |
8512 |
3 |
1 |
±(0,0011уст+ 0,0011пред) |
30 |
10 |
±(0,0021уст+0,00151пред) | |
8514, 8518, 8520, 8524 |
24 |
1 |
±(0,0011уст+0,0011пред) |
240 |
10 |
±(0,0021уст+ 0,00151пред) | |
8540 |
3 |
1 |
±(0,0011уст +0,0011пред) |
30 |
10 |
±(0,0011уст +0,00151пред) | |
Примечание 1уст - значение силы постоянного тока установленного/измеренного на нагрузке |
Таблица 3
Модель |
Характеристики | ||
Пределы установки / измерений напряжения постоянного тока (ипред), В |
Разрешение, мВ |
Пределы допускаемой погрешности установки/измерений напряжения постоянного тока | |
8500, 8510, 8514, 8520 |
18 |
1 |
±(0,0005/Пуст+ 0,0002/ипред)/ ±(0,0002^иуст+ 0,0002^ипред) |
120 |
10 |
±(0,0005/иуст+0,00025/ипред)/ ±(0,0002/иуст+0,00025/ипред) | |
8502, 8512, 8522,8526 |
18 |
1 |
±(0,0005/иуст+0,0002/ипред)/ ±(0,0002^иуст+0,0002^ипред) |
500 |
10 |
±(0,0005/Пуст+ 0,00025/ипред)/ ±(0,0002/Пуст+ 0,00025/ипред) | |
8518,8524 |
18 |
1 |
±(0,0005/иуст+0,0002/ипред)/ ±(0,0002^иуст+0,0002^ипред) |
60 |
10 |
±(0,0005/иуст+0,00025/ипред)/ ±(0,0002/иуст+0,00025/ипред) | |
8540 |
60 |
10 |
±(0,0005^иуст+0,00Ьипред) |
Примечание UycT - значение напряжения постоянного тока установленного/измеренного на нагрузке
Таблица 4
Модель |
Характеристики | ||
Пределы установки и измерений электрического сопротивления (R-пред) |
Разрешение, Ом |
Пределы допускаемой погрешности установки и измерений электрического сопротивления | |
8500, 8502, 8510, |
10 Ом |
1 мОм | |
8512,8514, 8518, |
99 Ом |
10 мОм |
±(0,01^уст +0,003^Ипред) |
8520, 8522, 8524, |
999 Ом |
100 мОм | |
8526 |
4 кОм |
1 Ом |
±(0,01^уст +0,008^Ипред) |
8540 |
10 Ом |
1 мОм | |
99 Ом |
10 мОм |
±(0,01^уст +0,008^Ипред) | |
999 Ом |
1 Ом | ||
4 кОм |
1 Ом | ||
Примечание Rуст - значение электрического сопротивления установленного на нагрузке |
Таблица 5
Модель |
Характеристики | ||
Пределы установки и измерений мощности (₽пред), Вт |
Разрешение, мВт |
Пределы допускаемой погрешности установки и измерений мощности | |
8500, 8502 |
100 |
1 |
±(0,0Ь?уст +0,001Тпред) |
300 |
100 | ||
8510,8512 |
100 |
1 | |
600 |
100 | ||
8514,8518 |
100 |
1 | |
1200 |
100 | ||
8520, 8522 |
100 |
1 | |
2400 |
100 | ||
8524, 8526 |
100 |
1 | |
5000 |
100 | ||
Примечание: Густ - значение мощности установленной на нагрузке |
Таблица 6
Модель |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
8500,8502 |
355 х 88 х 215 |
5,2 |
8510,8512, 8514, 8518 |
355 х 88 х 429 |
14 |
8520, 8522 |
539 х 180 х 444 |
30 |
8524, 8526 |
539 х 357 х 444 |
67 |
8540 |
282 х 175 х 38 |
2,7 |
Таблица 7
Наименование характеристики |
Значение |
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В |
от 198 до 242 |
Рабочие условия эксплуатации:
|
от 15 до 25 до 80 |
