Номер по Госреестру СИ: 47503-11
47503-11 Источники питания постоянного тока
(B&K PRECISION серии XLNХХХХ мод. B&K PRECISION XLN3640, B&K PRECISION XLN6024, B&K PRECISION XLN8018, B&K PRECISION XLN10014)
Назначение средства измерений:
Источники питания постоянного тока B&K PRECISION серии XLNХХХХ моделей B&K PRECISION XLN3640, B&K PRECISION XLN6024, B&K PRECISION XLN8018, B&K PRECISION XLN10014 (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Внешний вид.
Источники питания постоянного тока
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на лицевую панель источника питания графическим способом и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИсточники питания постоянного тока B&K PRECISION серии XLNXXXX моделей B&K PRECISION XLN3640, B&K PRECISION XLN6024, B&K PRECISION XLN8018, B&K PRECISION XLN10014 компании «B&K Precision Corp.», США. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока B&K PRECISION серии XLNXXXX моделей B&K PRECISION XLN3640, B&K PRECISION XLN6024, B&K PRECISION XLN8018, B&K PRECISION XLN10014
Техническая документация компании «B&K Precision Corp.», США.
Лист № 4 Всего листов 4
Поверка
Поверкаосуществляется по документу «Инструкция. Источники питания постоянного тока B&K PRECISION серии XLNXXXX моделей B&K PRECISION XLN3640, B&K PRECISION XLN6024, B&K PRECISION XLN8018, B&K PRECISION XLN10014 компании «B&K Precision Corp.», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 12.05.2011 года.
Основные средства поверки:
-
- система измерительная автоматизированная постоянного напряжения К6-10 (Регистрационный № 27520-04), диапазон измерений от 1 нВ до 1000 В, пределы допускаемой погрешности измерений ± 0,001 %);
-
- мультиметр В7-64 (Регистрационный № 16688-97), диапазон измерений от 1 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений ± 0,005 %);
-
- катушка электрического сопротивления Р310 (Регистрационный № 1162-58), номинальное значение электрического сопротивления 0,001 Ом, кл.т. 0,02);
-
- милливольтметр В3-48А (Регистрационный № 4534-74, диапазон измерений от 0,3 мВ до 300 В, пределы допускаемой относительной погрешности измерений ± 2,5 %);
-
- мегаомметр М4100/3 (Регистрационный № 3424-73), диапазон измерений от 1 до 108 Ом, кл.т. 1,0).
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное учреждение «32 Государственный научно-исследовательский испытательный институт Министерства обороны Российской Федерации»(ГЦИ СИ ФГУ «32 ГНИИИ Министерства обороны России»)
141006, Московская область, г. Мытищи, ул. Комарова, 13
Тел.: (495) 583-99-23
Факс: (495) 583-99-48
Конструктивно источник питания выполнен в металлическом корпусе, индикация выходных параметров осуществляется по жидкокристаллическому дисплею, на передней панели расположены кнопки переключения режимов работы, на задней - клеммы для подключения нагрузки.
Принцип действия источников питания основан на сравнении параметров выходного сигнала с опорным сигналом и подачей сигнала рассогласования на регулирующий элемент.
Источники питания обладают возможностями: работы в режиме стабилизации напряжения и в режиме стабилизации тока; плавной настройки выходного напряжения и тока.

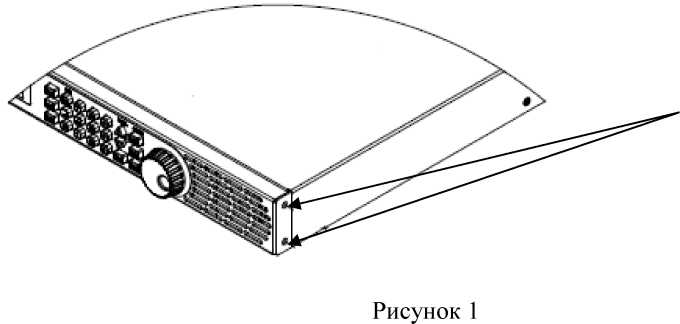

Внешний вид источников питания и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
На лицевой панели приборов название «B&K PRECISION» стилизовано в «B+K PRECISION».
I
о
ВК PRECISION* XLN6024
36V/40А 1.44kW Programmable DC Power Supply
*
Примечание * - места пломбировки от несанкционированного доступа
источников питания приведены в таблицах 1 - 4.
Таблица 1
Модель |
Диапазон установки выходного напряжения, В |
Пределы допускаемой основной погрешности установки выходного напряжения |
Пределы допускаемой дополнительной абсолютной погрешности установки выходного напряжения, вызванной изменением напряжения питающей сети в пределах от 198 до 242 В, мВ |
Пульсации выходного напряжения, мВ, не более |
B&K PRECISION XLN3640 |
от 0 до 36 |
± (0,0005/U + 10 мВ) |
± 4 |
5 |
B&K PRECISION XLN6024 |
от 0 до 60 |
± (0,0005/U + 15 мВ) |
± 6 |
6 |
B&K PRECISION XLN8018 |
от 0 до 80 |
± (0,0005/U + 20 мВ) |
± 8 |
7 |
B&K PRECISION XLN10014 |
от 0 до 100 |
± (0,0005/U + 25 мВ) |
± 10 |
8 |
Примечание U - воспроизводимое напряжение |
Таблица 2
Модель |
Диапазон установки силы выходного тока, А |
Пределы допускаемой основной погрешности установки силы выходного тока |
Пределы допускаемой дополнительной абсолютной погрешности установки силы выходного тока, вызванной изменением напряжения питающей сети в пределах от 198 до 242 В, мА |
Пульсации выходного тока, мА, не более |
B&K PRECISION XLN3640 |
от 0 до 40 |
± (0,0005-1 + 10 мА) |
± 4 |
90 |
B&K PRECISION XLN6024 |
от 0 до 24 |
± (0,0005-I + 18 мА) |
70 | |
B&K PRECISION XLN8018 |
от 0 до 18 |
± (0,0005-I + 7 мА) |
50 | |
B&K PRECISION XLN10014 |
от 0 до 14,4 |
± (0,0005-1 + 6 мА) |
40 | |
Примечание I - воспроизводимая сила тока |
Таблица 3
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
432 х 420 х 43,6 |
9 |
Таблица 4
Наименование характеристики |
Значение |
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В |
от 198 до 242 |
Рабочие условия эксплуатации:
|
от 15 до 25 до 75 |
