Номер по Госреестру СИ: 49113-12
49113-12 Трансформаторы тока
(TPU 7)
Назначение средства измерений:
Трансформаторы тока (далее - трансформаторы) предназначены для преобразования тока в электрических сетях 35 кВ, используются для целей измерений и в цепях защиты.

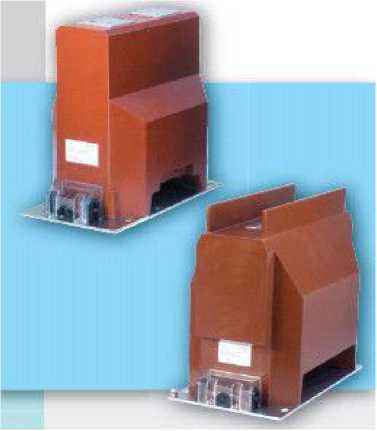

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформаторов методом
наклейки и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока TPU 7.
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Основные средства поверки:
ИТТ3000.5 диапазон первичного тока 1-3000 А, номинальная частота 50 Гц, номинальное рабочее напряжение 660 В, предел допускаемой погрешности ±0,01% -токовый, ±0,4' - угловой.
КТ01 номинальный ток 1; 5 А, номинальная частота 50 Гц, предел допускаемой погрешности от ±0,001% до ±0,10% - токовый, от ±0,1% до ±10'- угловой.
Р5018 диапазон значений нагрузки от 1,25 до 50 Ом при cos ф= 0,8; от 1 до 15 Ом при cos ф= 1 , номинальная частота 50 Гц, номинальный ток 5 А, пределы допускаемой погрешности ±(0,05Z + 0,02) Ом
Изготовитель
Фирма «ABB s.r.o.»
Адрес: Videnska 117, 619 00 Brno, Czech Republic.
Тел. +420 547 152 602 Факс: +420 547 152 626
Web-сайт: http://www.abb.com
Заявитель
ООО «АББ», г. Москва.Адрес: 117997, Москва, ул. Обручева, 30/1, стр. 2.
Тел. +7 (495) 960-22-00 Факс: +7 (495) 960-22-01
Web-сайт: http://www.abb.ru
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов.
Трансформаторы тока однофазные, одноступенчатые, опорного типа с литой изоляцией, выполненной на основе эпоксидного компаунда. Эпоксидное литье выполняет функцию изолятора и несущей конструкции. Первичные обмотки трансформаторов могут быть одновитковыми, либо многовитковыми. Выводы первичной обмотки расположены на верхней части трансформаторов, подключение осуществляется с помощью болтов М12. | Трансформаторы могут иметь до шести сердечников и соответственно до шести вторичных обмоток. Выводы вторичных обмоток помещены в литую коробку вторичных зажимов с пластмассовой, пломбируемой крышкой. Трансформаторы изготавливаются с различными коэффициентами трансформации с возможностью переключения коэффициента трансформации на стороне первичной или вторичной обмотки. Трансформаторы монтируются в любом положении и крепятся с помощью четырех болтов. Заземляющий зажим М8 находится на опорной плите трансформаторов.
Трансформаторы тока TPU 7 имеют следующие исполнения (модификации): TPU 70.51; TPU 70.52; TPU 70.53; TPU 70.54; TPU 70.61; TPU 70.63; TPU 70.64; TPU 70.66; TPU 73.51; TPU 73.52; TPU 73.53; TPU 73.54; TPU 73.61; TPU 73.63; TPU 73.64; TPU 73.66; TPU 74.51; TPU 74.53; TPU 74.61; TPU 74.63; TPU 75.51; TPU 75.53; TPU 75.61; TPU 75.63; TPU 76.51; TPU 76.53; TPU 76.61; TPU 76.63.
Внешний вид трансформаторов тока TPU 7.
Условное обозначение исполнений (модификаций) трансформаторов тока TPU 7
TPU |
7 |
Х. |
Х |
Х |
Напряжение |
Ток |
Размеры |
Зажимы первичной | |
35 кВ |
0 - до 600 А, |
5 - короткое, |
обмотки | |
многовитковый; |
узкое (220 мм) |
1 - без | ||
3 - до 1250 А, |
исполнение; |
переключения, без | ||
одновитковый; |
6 - длинное, |
изоляционных | ||
4 - до 1500 А, |
широкое (260 |
перегородок /40x80 | ||
одновитковый; |
мм) исполнение; |
мм, 80х80 мм/; | ||
5 - до 2000 А, |
7 - короткое, |
2 - с переключением | ||
одновитковый; |
узкое (220 мм) |
на первичной | ||
6 - до 3000 А, |
исполнение, |
обмотке, без | ||
одновитковый |
рама основания |
изоляционных | ||
260. |
перегородок /40x80 |
мм/;
-
3 - без переключения, с изоляционными перегородками /40x80 мм, 60x68 мм, 80х80 мм/;
-
4 - с переключением на первичной обмотке, с изоляционными перегородками /40x80 мм/;
-
5 - без переключения, с изоляционными перегородками /80x80 мм - 6хМ12/;
-
6 - без переключения, с изоляционными перегородками /60x67 мм/, расстояние 220 мм.
Трансформатор тока TPU 7 (исполнение по заказу) - 1 шт.
Паспорт - 1 экз.
Номинальное напряжение, кВ |
35 |
Наибольшее рабочее напряжение, кВ |
40,5 |
Номинальная частота переменного тока, Гц |
50; 60 |
Номинальный первичный ток, до, А - TPU 70.51; TPU 70.52; TPU 70.53; TPU 70.54; TPU 70.61; TPU 70.63; TPU 70.64; TPU 70.66 - TPU 73.51; TPU 73.52; TPU 73.53; TPU 73.54; TPU 73.61; TPU 73.63; TPU 73.64; TPU 73.66 |
10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1250 |
- TPU 74.51; TPU 74.53; TPU 74.61; TPU 74.63 |
10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1250, 1500 |
- TPU 75.51; TPU 75.53; TPU 75.61; TPU 75.63 |
10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1250, 1500, 2000 |
- TPU 76.51; TPU 76.53; TPU 76.61; TPU 76.63 |
10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1250, 1500, 2000, 2500, 3000 |
Номинальный вторичный ток, А |
1 и/или 5 |
Количество вторичных обмоток |
от 1 до 6 |
Класс точности обмотки для измерений |
0,2; 0,2S; 0,5; 0,5S; 1 |
Класс точности обмотки для защиты |
5Р;10Р |
Номинальная вторичная нагрузка, В • А |
5; 10; 15; 20; 25; 30; 50; 60 |
Коэффициент безопасности приборов обмотки для измерений |
5, 10 |
Номинальная предельная кратность вторичной обмотки для защиты |
10; 15; 20; 25; 30 |
Односекундный ток термический стойкости, кА |
от 2 до 100 |
Ток электродинамической стойкости, кА |
от 5 до 250 |
Масса, кг
|
49 78 |
Средний срок службы, не менее, лет |
25 |
Категория размещения (ГОСТ 15150-69) |
3 |
Климатическое исполнение У (ГОСТ 15150-69) в диапазоне от минус 25 до 50°С |
