Номер по Госреестру СИ: 49111-12
49111-12 Трансформаторы напряжения
(TJP 6.2-G, TJP 7.3-G, TJC 6-G, TJC 7.0-G, TDC 6-G)
Назначение средства измерений:
Трансформаторы напряжения TJP 6.2-G; TJP 7.3-G; TJC 6-G; TJC 7.0-G; TDC 6-G (далее -трансформаторы) предназначены для измерения и учета электроэнергии при непосредственном подсоединении к шинам генераторного напряжения электрических станций или к выводам генераторов, а также для защиты, автоматики, управления и сигнализации в установках переменного тока номинальной частотой 50 и 60 Гц классов напряжения до 35 кВ.
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 232
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Внешний вид.
Трансформаторы напряжения
Рисунок № 3
Notice: Undefined offset: 3 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 4 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 5 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 6 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 7 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 8 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 9 in /var/www/www-root/data/www/oei-analitika.ru/kurilka/si_type_info.php on line 258
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 250
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 258
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформаторов методом наклейки и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методах приведены в соответствующем разделе паспорта.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TJP 6.2-G; TJP 7.3-G; TJC 6-G; TJC 7.0-G; TDC 6-G
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия». ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки» Техническая документация фирмы-изготовителя.
Поверка
ПоверкаОсуществляется в соответствии с ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-образцовый трансформатор и прибор сравнения, пределы допускаемых погрешностей при номинальном первичном напряжении:
Класс точности поверяемого трансформатора |
Предел допускаемой основной погрешности образцового трансформатора |
Предел допускаемой абсолютной погрешности прибора сравнения при измерении | ||||
при учете значений погрешности, указанных в свидетельстве о поверке |
без учета значений погрешности, указанных в свидетельстве о поверке | |||||
Погрешность напряжения, % |
Угловая погрешность, мин |
Погрешность напряжения, % |
Угловая погрешность, мин |
погрешности напряжения, % |
угловой погрешности, мин | |
0,2 |
±0,10 |
±5 |
±0,05 |
±3 |
±0,006 |
±0,4 |
0,5 |
±0,20 |
±10 |
±0,10 |
±5 |
± 0,030 |
±2,5 |
1,0 |
±0,50 |
±20 |
±0,20 |
±10 |
± 0,050 |
±3,0 |
- образцовый трехэлектродный конденсатор с рабочим напряжением не менее 1,2
где - номинальное значение первичного напряжения поверяемого трансформатора (кВ) с номинальным значением емкости С (пФ), определяемым по формуле
102 ^иом
коэффициентом напряжения емкости (КНЕ) не более 10 , тангенсом угла потерь (tg®) в -4
рабочем диапазоне напряжений не более 10 , температурным коэффициентом емкости
(ТКЕ) не более 1/°С и нестабильностью значения емкости, не превышающей 0,1 % за
год;
- образцовый трехэлектродный конденсатор с рабочим напряжением не менее 1000 В, номинальным значением емкости 3000 - 6000 пФ, КНЕ не более 10 4, tg ® не более 1О^4,
* — 4
допустимым изменением tg° в рабочем диапазоне напряжений не более ±10 , ТКЕ не
более 5'10 1/°с и нестабильностью значения емкости, не превышающей 0,1 % за год;
-
- электромагнитный компаратор токов (ЭМКТ) с рабочими частотами 50 и 60 Гц,
3 измеряющий отношение токов в диапазоне 1:1 - 1:10 с пределом допускаемой
относительной основной погрешности не более 1'1 0 ; допускаемая абсолютная основная
погрешность измерения фазового сдвига между токами не должна превышать 1'Ю^ рад; диапазон значений сравниваемых токов 3'10 - 12'10 А;
-
- вольтметры по ГОСТ 8711-78 классов точности 0,5 или более точный с пределом измерения 150 В; 1,0 или более точный с пределом измерения 1500 В; 1,0 с пределом измерения 5-7 В;
-
- частотомер электронно-счетный с пределом измерения 0,01 Гц - 12 МГц, с пределом абсолютной погрешности не более 0,01 Гц;
-
- нуль-индикатор с чувствительностью не менее 1 мм/мкВ в диапазоне частот 40-60 Гц, избирательностью по третьей гармонике не менее 60 дБ и значением полного входного сопротивления не менее 500 Ом;
-нагрузочные устройства (магазины проводимости или магазины сопротивления), обеспечивающие нагрузку поверяемого трансформатора в пределах от 25 до 100 % его номинальной мощности, с пределом допускаемой основной погрешности активной и реактивной составляющих мощности не более ±4%;
-источник высокого напряжения мощностью не менее 25 кВ ■ А, с номинальным значением частоты 50 или 60 Гц (в зависимости от номинального значения частоты поверяемого трансформатора) с допускаемым отклонением частоты от номинального значения не более ±0,5 Гц, обеспечивающий возможность регулирования напряжения в диапазоне от 20 до 120% номинального первичного напряжения поверяемого трансформатора, допускаемыми колебаниями напряжения от установленных значений, не превышающими ±3% в течение 5 мин, и коэффициентом гармоник не более 5 %.
-источник напряжения мощностью не менее 500 В'А, с номинальным значением частоты 50 или 60 Гц (в зависимости от номинального значения частоты поверяемого трансформатора), с допускаемым отклонением частоты от номинального значения не более ± 0,5 Гц, обеспечивающий возможность регулирования напряжения в диапазоне от 0 до 1000 В, с допускаемыми колебаниями напряжения от установленных значений, не превышающими ± 3 % в течение 5 мин, и коэффициентом гармоник не более 5 %.
Изготовитель
Фирма «ABB s.r.o.», Чехия
Адрес: Videnska 117, 619 00 Brno, Czech Republic.
Тел. +420 547 152 602 Факс: +420 547 152 626
Web-сайт: http://www.abb.com
Заявитель
ООО «АББ», г. Москва.Адрес: 117997, Москва, ул. Обручева, 30/1, стр. 2.
Тел. +7 (495) 960-22-00 Факс: +7 (495) 960-22-01
Web-сайт: http://www.abb.ru
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 432
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 440
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 449
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 358
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 468
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 478
Notice: Undefined offset: 0 in /var/www/www-root/data/www/oei-analitika.ru/lib_type_si_export.php on line 232
Трансформаторы напряжения TJP 6.2-G; TJP 7.3-G; TJC 6-G; TJC 7.0-G; TDC 6-G заземляемые и незаземляемые, с одним или двумя коэффициентами трансформации, могут иметь одну или две вторичные обмотки. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформаторы напряжения TJP 6.2-G; TJP 7.3-G; TJC 6-G; TJC 7.0-G являются однофазными, TDC 6-G - двухфазными.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Выводы первичных обмоток трансформаторов напряжения TJC 6-G; TJC 7.0-G; TDC 6-G расположены на верхней части корпуса. Трансформаторы TJP 6.2-G и TJP 7.3-G имеют встроенные предохранители.
Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются прозрачной пластмассовой пломбируемой крышкой.
Основание трансформаторов снабжено металлической опорной плитой, вмонтированной в диэлектрический корпус. Для крепления трансформатора на месте эксплуатации в опорной плите изготовлены 4 отверстия.

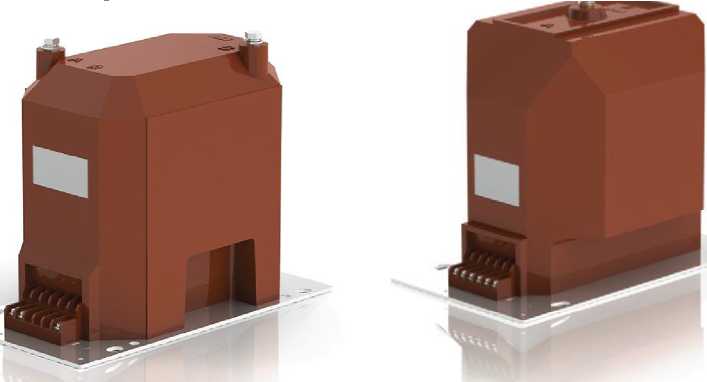

Внешний вид трансформаторов напряжения TDC 6-G; TJC 7.0-G

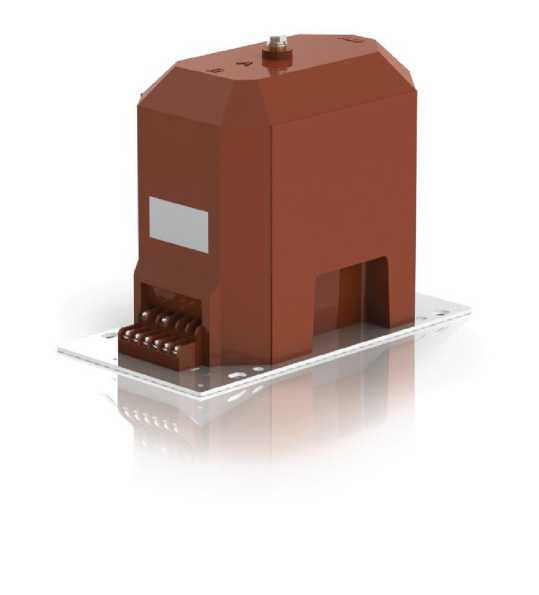

Внешний вид трансформаторов напряжения TJC 6-G

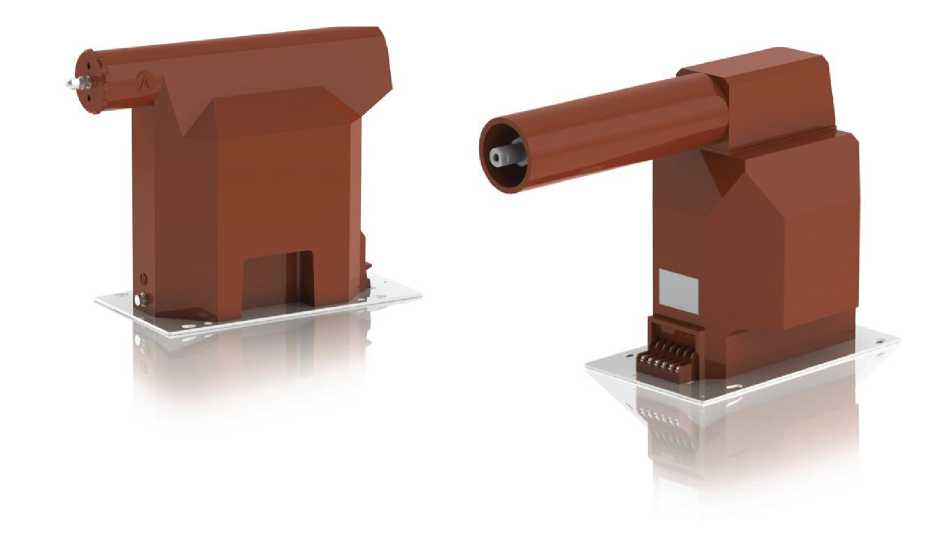

Внешний вид трансформаторов напряжения TJP 6.2-G; TJP 7.3-G
