Номер по Госреестру СИ: 48803-11
48803-11 Трансформаторы тока измерительные
(KBU)
Назначение средства измерений:
Трансформаторы тока измерительные KBU (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для ее передачи средствам измерений и устройствам защиты и управления в составе закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 0,4 кВ.
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным KBU
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия». Документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки". Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ± (0,1 ± 0,05 •А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4%).
Изготовитель
Фирма «MBS AG» , Германия
Адрес: Eisbachstrafte 51, D-74429 Sulzbach-Laufen
Телефон: 49(0) 7976/9851-0 Факс: 49(0) 7976/9851-21
E-mail: mbs@stromwandl. er. de;
Сайт: www. stromwandler. de
Заявитель
ООО «ЭТК» ДЖОУЛЬ»
Адрес: 111141, Москва, Электродная ул., д.2, стр.12.13.14.
Тел. 363-18-67, e-mail: mail@joule.ru;
Сайт: www.joule.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением, числа витков первичной и вторичной обмоток.
Каждый трансформатор состоит из размыкаемого магнитопровода с прямоугольным отверстием для первичного шинопровода, вторичной обмотки, намотанной на сердечник и пластикового корпуса. Через отверстие магнитопровода пропускается шина или кабель служащие первичной обмоткой трансформатора. Для удобства монтажа магнитопровод сделан разъемным. Клеммники вторичной обмотки имеют пластмассовые крышки с устройствами для пломбирования с целью ограничения доступа к измерительной цепи.
Трансформаторы тока измерительные KBU представлены следующими моделями: KBU 23, KBU 58, KBU 812, KBU 816, которые различаются диапазоном первичного тока, классом точности, мощностью вторичной нагрузки, а также габаритными размерами.
Трансформаторы являются неремонтируемыми изделиями и по номенклатуре показателей надежности относятся, к группе II вида I согласно ГОСТ 27.003-90
Общий вид трансформатора приведен на рисунке 1.

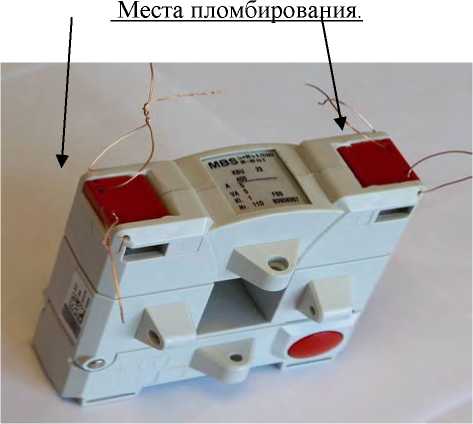

Рисунок 1 - Общий вид трансформатора KBU
Таблица 1 -
KBU 23 |
KBU 58 |
KBU 812 |
KBU 816 | |||||
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки SHom, В-А | |||||||
100 |
1,25 | |||||||
150 |
1,5 | |||||||
200 |
1,5 | |||||||
250 |
1,5 |
1,0 |
1,5 |
1,0 |
1,5 | |||
300 |
1,5 |
3,75 |
1,5 |
2,5 |
1,5 |
2,5 | ||
400 |
2,5 |
5,0 |
1,5 |
2,5 |
1,5 |
2,5 | ||
500 |
2,5 |
5,0 |
2,5 |
5,0 | ||||
600 |
2,5 |
5,0 |
2,5 |
5,0 | ||||
750 |
2,5 |
5,0 |
2,5 |
5,0 | ||||
800 |
2,5 |
7,5 |
2,5 |
7,5 | ||||
1000 |
5,0 |
10,0 |
5,0 |
10,0 |
10,0 |
10,0;15,0 | ||
1200 |
5,0 |
10,0 |
10,0 |
10,0;15,0 | ||||
1250 |
7,5 |
15,0 | ||||||
1500 |
7,5 |
15,0 |
10,0; 15,0 |
10,0;15,0 | ||||
1600 |
10,0; 15,0 |
10,0;15,0 | ||||||
2000 |
10,0; 15,0 |
10,0;15,0 | ||||||
2500 |
10,0; 15,0 |
10,0;5,0 | ||||||
3000 |
15,0 |
15,0;30,0 | ||||||
4000 |
15,0; 30,0 |
15,0;30,0 | ||||||
5000 |
15,0; 30,0 |
15,0;30,0 | ||||||
Класс точности |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
Номинальные вторичные токи, I2 , А |
1 или 5 | |||||||
Номинальное первичное напряжение, U1 |
0,72 кВ | |||||||
Номинальная частота fH0M |
50 или 60 Гц | |||||||
Отверстие цепи, мм |
20x30 |
50x80 |
80x120 |
80x160 | ||||
Габаритные размеры, мм |
93x106x58 |
125x158x58 |
155x198x58 |
195x243x79 | ||||
Масса, кг |
0,85 |
1,08 |
1,32 |
3,80 |
Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69 Наработка на отказ 400 000 часов
Срок службы не менее 30 лет.
