Номер по Госреестру СИ: 84965-22
84965-22 Трансформаторы тока измерительные
(CTB-R)
Назначение средства измерений:
Трансформаторы тока измерительные CTB-R (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для его передачи средствам измерений учета, устройствам защиты и управления в закрытых распределительных устройствах переменного тока частоты 50 или 60 Гц рабочим напряжением до 1,2 кВ.
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНаносится на табличку трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклейки и в руководство по эксплуатации, совмещенное с паспортом типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 руководства по эксплуатации, совмещенного с паспортом.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторамГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 год №2768 Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока
Техническая документация завода-изготовителя
Изготовитель
Фирма «MBS AG», ГерманияАдрес: Eisbachstraee 51, D-74429 Sulzbach-Laufen
Телефон: +49 7976 9851-0; Факс: +49 7976 9851-90;
Web-сайт: www.mbs-ag.com
E-mail: info@ mbs-ag.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119631, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов заключается в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.
Каждый трансформатор состоит из замкнутого магнитопровода с отверстием для первичной обмотки, вторичной обмотки, намотанной на сердечник, и пластикового корпуса с местом крепления. Клеммники вторичной обмотки самозажимные, выполнены по патентованной технологии фирмы «MBS AG», Германия.
Через отверстие магнитопровода при монтаже пропускается шина или кабель, играющие роль первичной обмотки.
Выпускаются следующие модификации трансформаторов: СТВ-R 31.35; СТВ-R 41.35; СТВ-R 51.35; СТВ-R 61.35; СТВ-R 81.35; СТВ-R 101.35, ЕСТВ-R 31.35; ЕСТВ-R 41.35; ЕСТВ-R 51.35; ЕСТВ-R 61.35; ЕСТВ-R 81.35; ЕСТВ-R 101.35 которые отличаются друг от друга номинальными значениями первичного тока, номинальными вторичными нагрузками, классами точности и размерами.
Заводской номер в формате цифро-буквенного обозначения наносится на табличку трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.
Общий вид трансформаторов представлен на рисунке 1.

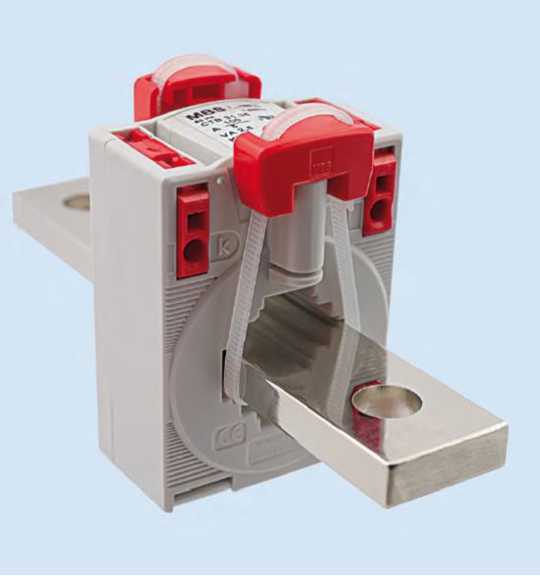

Рисунок 1 - Внешний вид трансформаторов CTB-R Места пломбирования.
Рисунок 2 - Пломбирование трансформаторов
Программное обеспечение отсутствует.
№ п/п |
Наименование |
Обозначение |
Кол-во |
1 |
Трансформатор тока измерительный |
СТВ-R 31.35; СТВ-R 41.35; СТВ-R 51.35; СТВ-R 61.35; СТВ-R 81.35; СТВ-R 101.35, ЕСТВ-R 31.35; ЕСТВ-R 41.35; ЕСТВ-R 51.35; ЕСТВ-R 61.35; ЕСТВ-R 81.35; ЕСТВ-R 101.35 |
1 шт. |
2 |
Крепеж |
- |
1 комплект |
3 |
Руководство по эксплуатации, совмещенное с паспортом |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
СТВ-R 31.35 |
СТВ-R 41.35 | |||||
Номинальный первичный ток*, А |
Номинальная вторичная нагрузка**, В^А | |||||
50 |
- |
1,25 |
- | |||
60 |
1,25 |
- | ||||
75 |
2,5 |
1,25 | ||||
80 |
2,5 |
1,25 | ||||
100 |
2,5 |
2,5 | ||||
125 |
1,5 |
2,5 |
2,5 | |||
150 |
2,5 |
5 |
2,5 | |||
200 |
2,5 |
5 |
1,5 |
5 | ||
250 |
5 |
5 |
2,5 |
5 | ||
300 |
5 |
5; 10 |
2,5 |
5 | ||
400 |
5; 10 |
5; 10 |
5 |
5 | ||
500 |
5; 10 |
5; 10 |
5 |
5; 10 | ||
600 |
5; 10 |
5; 10 |
5; 10 |
5; 10 | ||
750 |
5; 10 |
5; 10 |
5; 10 |
5; 10 | ||
800 |
- |
- |
5; 10 |
5; 10 | ||
1000 |
- |
- |
5; 10 |
5; 10 | ||
Класс точности |
0,5 |
1 |
3 |
0,5 |
1 |
3 |
Номинальный вторичный ток, А |
1 или 5 | |||||
Наибольшее рабочее напряжение, кВ |
1,2 | |||||
Номинальная частота переменного тока, Г ц |
50 или 60 |
СТВ-R |
51.35 |
СТВ-R 61.35 |
СТВ-R |
81.35 | ||
Номинальный первичный ток*, А |
Номинальная вторичная нагрузка**, В^А | |||||
100 |
- |
1,25 |
- |
- | ||
125 |
- |
2,5 |
- |
- | ||
150 |
- |
2,5 |
- |
- | ||
200 |
1,5 |
5 |
2,5 |
2,5 | ||
250 |
2,5 |
5 |
2,5 |
5 | ||
300 |
2,5 |
5 |
5 |
5 | ||
400 |
5 |
5; 10 |
5 |
5 |
2,5 |
5 |
500 |
5; 10 |
5; 10 |
5 |
5 |
2,5 |
5 |
600 |
5; 10 |
5; 10 |
5 |
5 |
5 |
5 |
750 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
800 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
1000 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
1200 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
1250 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
1500 |
- |
- |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
1600 |
- |
- |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
2000 |
- |
- |
- |
- |
10; 15 |
10; 15 |
Класс точности |
0,5 |
1 |
0,5 |
1 |
0,5 |
1 |
Номинальный вторичный ток, А |
1 или 5 | |||||
Наибольшее рабочее напряжение, кВ |
1,2 | |||||
Номинальная частота переменного тока, Г ц |
50 или 60 |
СТВ-R 101.35 | ||
Номинальный первичный ток*, А |
Номинальная вторичная нагрузка**, В^А | |
400 |
2,5 |
5 |
500 |
5 |
5 |
600 |
5 |
10 |
750 |
5; 10 |
5; 10 |
800 |
5; 10 |
5; 10 |
1000 |
5; 10 |
5; 10 |
1200 |
5; 10 |
5; 10 |
1250 |
5; 10 |
5; 10 |
1500 |
10; 15 |
10; 15 |
1600 |
10; 15 |
10; 15 |
2000 |
10; 15 |
10; 15 |
2500 |
10; 15 |
10; 15 |
Класс точности |
0,5 |
1 |
Номинальный вторичный ток, А |
1 или 5 | |
Наибольшее рабочее напряжение, кВ |
1,2 | |
Номинальная частота переменного тока, Г ц |
50 или 60 |
ЕСТВ-R 31.35 |
ЕСТВ-R 41.35 | |||||||
Номинальный первичный ток*, А |
Номинальная вторичная нагрузка**, В^А | |||||||
100 |
1,5; 2,5 |
1,5; 2,5 |
1,5 |
- |
- |
- | ||
125 |
1,0; 1,5; 2,5 |
1,0; 1,5; 2,5 |
1,0; 1,5 |
1,0; 1,5 |
- |
- | ||
150 |
1,5; 2,5 |
1,5; 2,5 |
1,5 |
1,5 |
- |
- | ||
200 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5 | ||
250 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5 |
2,5 |
2,5 | ||
300 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5 | ||
400 |
5; 10 |
5 |
5 |
5 |
5 |
5 | ||
500 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5 |
2,5 | |
600 |
5; 10 |
5; 10 |
5; 10 |
5 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 |
2,5 |
750 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 |
Класс точности |
0,5 |
0,5S |
0,2 |
0,2S |
0,5 |
0,5S |
0,2 |
0,2S |
Номинальный вторичный ток, А |
1 или 5 | |||||||
Наибольшее рабочее напряжение, кВ |
1,2 | |||||||
Номинальная частота переменного тока, Гц |
50 или 60 |
ЕСТВ-R 51.35 |
ЕСТВ-R 61.35 | |||||||
Номинальный первичный ток*, А |
Номинальная вто |
ричная нагрузка**, ВА | ||||||
100 |
1,5 |
1,5 |
- |
- |
- |
- |
- |
- |
125 |
1,5 |
1,5 |
- |
- |
- |
- |
- |
- |
150 |
2,5 |
2,5 |
- |
- |
- |
- |
- |
- |
200 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
- |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
- |
250 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
1,5; 2,5 |
1,5 |
300 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5 |
400 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5 |
500 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
600 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
750 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5 |
5; 10 |
5; 10 |
5 |
5 |
800 |
- |
- |
- |
- |
5; 10 |
5; 10 |
5 | |
1000 |
5; 10 |
5; 10 |
5 |
5 |
5; 10 |
5; 10 |
5 | |
1200 |
- |
- |
- |
- |
5; 10 |
5; 10 |
- | |
1250 |
- |
- |
- |
- |
5; 10 |
5; 10 |
- | |
1500 |
- |
- |
- |
- |
5; 10 |
5; 10 |
- | |
Класс точности |
0,5 |
0,5S |
0,2 |
0,2S |
0,5 |
0,5S |
0,2 |
0,2S |
Номинальный вторичный ток, А |
или 5 | |||||||
Наибольшее рабочее напряжение, кВ |
1,2 | |||||||
Номинальная частота переменного тока, Г ц |
50 или 60 |
ЕСТВ-R 81.35 |
ЕСТВ-R 101.35 | |||||||
Номинальный первичный ток*, А |
Номинальная вторичная нагрузка**, В^А | |||||||
400 |
2,5 |
2,5 |
2,5 |
- |
2,5 |
- |
- | |
500 |
2,5; 5 |
2,5; 5 |
2,5 |
2,5 |
2,5 |
2,5 |
- | |
600 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
- | |
750 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
- | |
800 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5 | |
1000 |
5; 10; 15 |
5; 10; 15 |
5; 10 |
5 |
5; 10; 15 |
5; 10; 15 |
5 |
5 |
1200 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10 |
5; 10; 15 |
5; 10; 15 |
5; 10 |
5 |
1250 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10 |
5; 10; 15 |
5; 10; 15 |
5; 10 |
5 |
1500 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5 |
1600 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10 |
2000 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10 |
Класс точности |
0,5 |
0,5S |
0,2 |
0,2S |
0,5 |
0,5S |
0,2 |
0,2S |
Номинальный вторичный ток, А |
1 или 5 | |||||||
Наибольшее рабочее напряжение, кВ |
1,2 | |||||||
Номинальная частота переменного тока, Г ц |
50 или 60 |
Номинальный коэффициент безопасности приборов КБном, вторичных обмоток для измерений и учета: 5, 10 или 15.
Примечания:
* Диапазон первичного тока 5-120 %.
** для номинальной вторичной нагрузки от 1 до 3 В^А коэффициент мощности cosф=1; для номинальной вторичной нагрузки от 3 до 25 В^А коэффициент мощности cosф=0,8.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
СТВ-R 31.35; ECTB-R 31.35 |
СТВ-R 41.35; ЕСТВ-R 41.35 |
СТВ-R 51.35; ЕСТВ-R 51.35 |
СТВ-R 61.35; ЕСТВ-R 61.35 |
СТВ-R 81.35; ЕСТВ-R 81.35 |
СТВ-R 101.35; ЕСТВ-R 101.35 |
Габаритные размеры, не более, мм Ширина |
60 |
70 |
85 |
95 |
120 |
130 |
Высота |
80,9 |
91.15 |
105,25 |
114,86 |
134,66 |
147,49 |
Длина |
52 |
52 |
52 |
52 |
52 |
52 |
Диаметр проводника |
25,7 |
31,8 |
43,7 |
43,7 |
54,7 |
70 |
Размер отверстия для |
30,3х10,3; |
40,3х10,3; |
50,3х12,3; |
63,2х10,3; |
80,2х10,3; |
100,5х10,3; |
первичного проводника, |
25,3х12,3; |
30,3х15,8; |
40,3х30,3; |
50,2х30,3; |
60,2х30,3; |
80,5х30,3; |
мм |
20,3х20,3; |
031,8 |
043,7 |
043,7 |
054,7 |
070 |
025,7 | ||||||
Масса, кг, не более |
0,3 |
0,35 |
0,45 |
0,6 |
0,8 |
1,1 |
Климатическое | ||||||
исполнение и категория размещения по ГОСТ | ||||||
15150-69 |
У3 | |||||
Средний срок службы, | ||||||
лет, не менее |
30 | |||||
Средняя наработка до | ||||||
отказа не менее, ч |
400000 |
