Номер по Госреестру СИ: 48216-11
48216-11 Уровнемеры магнитные поплавковые
(ITA)
Назначение средства измерений:
Уровнемеры магнитные поплавковые ITA предназначены для измерения уровня или раздела фаз жидкостей в открытых емкостях или емкостях, находящихся под давлением.
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 1
Знак утверждения типа
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам магнитным поплавковым ITA-
1 ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
-
2 Эксплуатационная документация фирмы-изготовителя.
Изготовитель
Intra-Automation GmbH, Германия, Адрес: Otto Hahn Str., 20 D-41515 Grevenbroich, Германия, тел.: +49 21 81/75665 Факс: +49 21 81/64492 E-mail: info@intra-automation.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институту раcходометрии» (ФГУП ВНИИР). Регистрационный номер 30006-09. Адрес: Россия, РТ, 420088, г. Казань, ул. 2-ая Азинская, 7 «а». Тел. (843) 272-70-62. Факс (843) 272-00-32. E-mail: vniirpr@bk.ruПринцип действия уровнемера основан на использовании закона сообщающихся сосудов. Поплавковая камера через присоединительные патрубки (при монтаже сбоку на емкости) или в виде опускной трубы (при монтаже сверху на емкости) сообщается с емкостью, и изменение уровня внутри измерительной трубы соответствуют изменению уровня жидкости в емкости. При изменении уровня, поплавок перемещается и под действием магнита флажки индикаторной рейки поворачиваются на 180° вокруг своей оси, становится видимой их оборотная сторона, имеющая контрастную окраску, что обеспечивает индикацию уровня. Уровнемер также может быть снабжен шкалой, градуированной в различных единицах измерения.
Уровнемеры состоят из поплавковой камеры в виде трубы, внутри которой перемещается поплавок со встроенным в него магнитом, и индикаторной рейки с размещенными внутри нее магнитными вращающимися флажками.
Для передачи данных измерения уровнемер может быть оснащен преобразователем в виде размещенной в трубке резисторной цепи с герконовыми контактами и электронного модуля токового выхода 4-20mA/HART или цифрового выхода PA или FF.
Для обеспечения сигнализации предельных уровней уровнемер дополнительно может быть снабжен предельными выключателями.
В зависимости от максимального рабочего давления, диапазона рабочих температур, материала поплавковой камеры и присоединительных фланцев, а также преобразователя уровнемеры имеют несколько исполнений: ITA 3, ITA 3.0, ITA 3 Cryo, ITA 3.0 Cryo, ITA 3 CR64, ITA 3.0 CR64, ITA 3.5, ITA 3.8, ITA 4, ITA 4.0, ITA 4.1, ITA 4.1.0, ITA 5, ITA 5.0, ITA 5.5, ITA 6, ITA 6.0, ITA 6 Cryo, ITA 6.0 Cryo, ITA 6 CR64, ITA 6.0 CR64, ITA 6.8, ITA 7, ITA 7.0, ITA 8.1, ITA 8.2, ITA 8.3, ITA 9.1, ITA 9.2, ITA 9.3, ITA 10, ITA10.0, ITA 11, ITA 11.0, ITA 12, ITA 12.0, ITA 13, ITA 13.0, ITA-AVK, ITA-T1S, ITA-T1R.

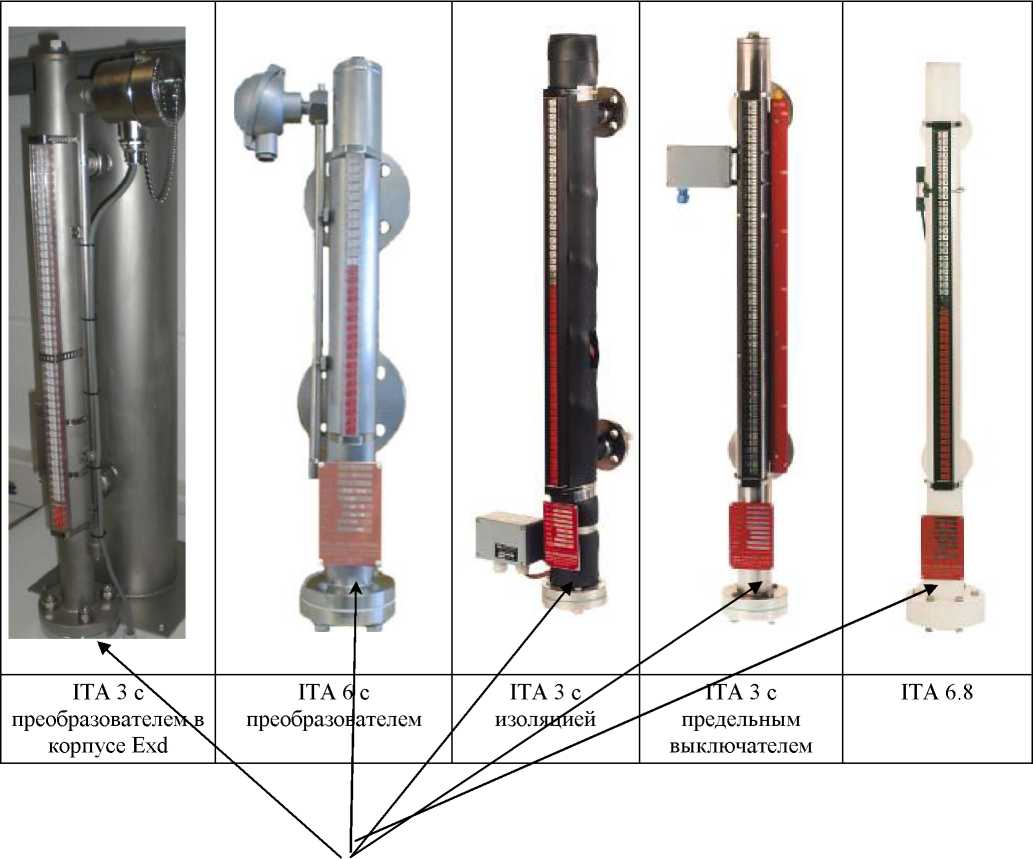

Внешний вид уровнемеров приведен на фото:
Место пломбирования
Наименование характеристики |
ITA (ITA-AVK)* |
ITA T1S/ T1R | |||||||||||||||||||||
3/3.0 |
5/5.0/ 6/6.0 |
7/7.0 |
10/ 10.0 |
11/ 11.0 |
12/ 12.0 |
13/ 13.0 |
3/3.0 Cryo |
3/3.0 CR64 |
6/6.0 Cryo |
6/6.0 CR64 |
3.5/ 5.5 |
3.8 |
6.8 |
4/4.0 |
4.1/ 4.1.0 |
8.1 |
8.2 |
8.3 |
9.1 |
9.2 |
9.3 | ||
Диапазон измерения при исполнении одной цельной части, мм |
от 200 до 5000 ** |
от 200 до 3100 |
от 200 до 1700 |
от 200 до 2800 |
от 300 до 2750 |
от 200 до 5000 ** |
от 200 до 2500 |
от 300 до 6000 | |||||||||||||||
Минимальная плотность продукта, не менее кг/дм3 |
от 0,35 до 2,00 (в зависимости от давления и температуры) |
0,57 |
0,77 |
0,68 |
0,35 |
0,75 |
0,65 |
0,85 |
0,7 |
0,5 | |||||||||||||
Разрешающая способность индикаторной рейки, мм |
±2,5 | ||||||||||||||||||||||
Пределы допускаемой абсолютной погрешности, мм |
±5 | ||||||||||||||||||||||
Диапазон температур измеряемой среды, °С |
от -50 до +400 |
от -200 до +100 |
от -50 до +160 |
от -50 до +400 |
от -30 до +60 |
от -10 до +80 |
от -40 до +120 |
от -30 до +60 |
от -10 до +80 |
от -40 до +120 |
от -10 до 100 | ||||||||||||
Диапазон температур окружающей среды, °С |
-40.+85 |
-40... +85 |
-40... +85 |
-40.+85 |
-30. +60 |
-10 ... +80 |
-40. +85 |
-30. +60 |
-10. +80 |
-40. +85 |
-40. +85 | ||||||||||||
Максимальное давление измеряемой среды, МПа |
1,6 |
4,0 |
6,4 |
10 |
16 |
25 |
32 |
1,6 |
4,0 |
1,6 |
4,0 |
1,6 |
0,1 |
0,6 |
4,0 | ||||||||
Вид взрывозащиты |
1Exd |
1ПСТ6 Х или 1 I AdIICTO.T- |
/ QExiaIICr |
Г4.Т6 Х | |||||||||||||||||||
Аналоговый выход, мА |
0/4.20, HART (либо цифровой PA, FF) | ||||||||||||||||||||||
Напряжение питания постоянного тока , В |
8.35 | ||||||||||||||||||||||
Габаритные размеры в исполнении из одной цельной части, не более, мм |
6000 х 250 x 250 |
4000 х 250 x 250 |
2600 х 250 x 250 |
3700 x 250 x 250 |
6000 х 500 x 500 |
6000 х 250 x 250 |
6000 х 500 x 500 |
6000 х 250 x 250 | |||||||||||||||
Масса, не более, кг |
от 50 кг до 250 кг (в зависимости от исполнения, общей длины и размера фланцев) |
Примечание:
* ITA - модель с индикаторной рейкой с размещенными внутри нее магнитными вращающимися флажками;
ITA-AVK - модель с преобразователем в виде размещенной в трубке резисторной цепи с герконовыми контактами и электронного модуля токового выхода 4-20 mA/HART или цифрового выхода PA или FF.
** при составном исполнении из двух или трех частей диапазон измерения может составлять до 12000 мм.
Лист № 4 всего листов 4
