Назначение средства измерений:
Измерители скорости звука универсальные MIDAS SVX2 (далее - измерители) предназначены для измерения скорости звука в воде методом прямых измерений.
Внешний вид.
Измерители скорости звука универсальные
Рисунок № 1
Программное обеспечение
Работоспособность измерителей обеспечивается встроенным программным обеспечением, представленным технологической программой «DataLog X2».
Программа DataLog X2 - это программные пакеты для взаимодействия, настройки и загрузки данных с приборов Valeport. DataLog x2, в дополнение к возможностям взаимодействия и загрузки, имеет встроенные обширные инструменты построения графиков и анализа данных.
Программа будет работать с любым прибором Valeport, который взаимодействует через последовательный RS232.
Метрологически значимая часть ПО измерителей встроенная, не идентифицируется и не имеет доступа. Поэтому проверка ПО при поверке не проводится. ПО подлежит изменению только на заводе-изготовителе, ввиду особенностей конструкции.
Ввиду особенностей эксплуатации измерителей пломбирование корпуса невозможно. Ограничение доступа к внутренним элементам измерителей обеспечивается конструктивными особенностями - при несанкционированном вскрытии корпуса нарушается работоспособность измерителей.
Идентификационные данные программы «DataLog X2» приведены в таблице 1, а их отображения на экране дисплея приведены на рисунке 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование программы |
DataLog X2 1 1 0 1332.exe |
Номер версии (идентификационный номер программы) |
1_1_0_1332 |
Цифровой идентификатор программы (контрольная сумма) |
2bdf4cdd5015190061a71804854d5309 |
Алгоритм вычисления цифрового идентификатора про- |
MD5 |
граммы |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации производителя «Измерители скорости звука в воде универсальные MIDAS SVX2. Руководство по эксплуатации», раздел 3.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.870-2014 «Государственная система обеспечения единства измерений (ГСИ).
Государственная поверочная схема для средств измерений скорости звука в жидких средах в диапазоне от 800 до 2000 м/с».
ПравообладательКомпания «Valeport Ltd.», Великобритания
Адрес: St. Peter's Quay, Totnes, Devon TQ9 5EW UK
Web-сайт: http://www.valeport.co.uk
E-mail: sales@valeport.co.uk
Телефон: 44(0)1803 869292
Изготовитель
Компания «Valeport Ltd.», ВеликобританияАдрес: St. Peter's Quay, Totnes, Devon TQ9 5EW UK
Web-сайт: http://www.valeport.co.uk E-mail: sales@valeport.co.uk Телефон: 44(0)1803 869292
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495)526-63-00
Web-сайт: www.vniiftri.ru
Е-mail: office@vniiftri.ru
Правообладатель
Компания «Valeport Ltd.», ВеликобританияАдрес: St. Peter's Quay, Totnes, Devon TQ9 5EW UK
Web-сайт: http://www.valeport.co.uk
E-mail: sales@valeport.co.uk
Телефон: 44(0)1803 869292
Принцип действия измерителей основан на времяпролетном импульсном методе измерений. Скорость звука определяется на основе точно определенного времени прохождения сигнала на базе известной длины.
Дополнительно в измерителях реализована индикация удельной электрической проводимости (УЭП), температуры, гидростатического давления. Получаемые значения обеспечивают контроль и учет состояния рабочей среды
Конструктивно измерители представляют собой герметичный титановый цилиндр с размещенными внутри него платой управления, преобразования измерительных сигналов и ввода-вывода информации, элементами питания. На нижнем торце цилиндра расположены датчики скорости звука в воде, УЭП, температуры, гидростатического давления. На верхнем - 10-контактный герметизируемый разъем для присоединения кабеля. Измерители водозащищены для погружения в воду. Для защиты датчиков от внешних воздействий и обеспечения удобства крепления измерителей в комплект входит защитная конструкция из нержавеющей стали с устройством подвеса.
Питание измерителей осуществляется от внешнего источника постоянного тока напряжением от 9 до 30 В при работе в режиме реального времени или от 8 стандартных элементов питания типоразмера С (алкалиновых или литиевых) при работе в автономном режиме. Измерительная информация в цифровом виде передается на персональный компьютер пользователя по кабелю посредством интерфейса RS232 в режиме реального времени или записывается во встроенную флэш-память с последующей перезаписью информации на персональный компьютер для ее обработки.
Внешний вид измерителей с установленной защитной конструкцией из нержавеющей стали представлен на рисунке 1. Нанесение знака утверждения типа на корпус измерителей и его пломбирование не предусмотрено. Ввиду особенностей эксплуатации СИ пломбирование корпуса невозможно. Ограничение доступа к внутренним элементам СИ обеспечивается конструктивными особенностями - при несанкционированном вскрытии корпуса нарушается работоспособность измерителей.
Нанесение знака поверки на измерители не предусмотрено.
К измерителям данного типа относятся измерители скорости звука универсальные MIDAS SVX2 заводские номера 83983, 83984.
Место нанесения

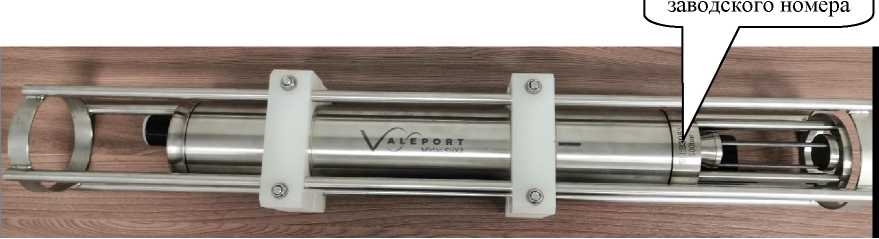

Рисунок 1 - Внешний вид измерителя скорости звука универсального MIDAS SVX2
Таблица 4- Комплектность измерителя
Наименование |
Обозначение |
Количество |
1 Измеритель скорости звука универсальный MIDAS SVX2 |
1 шт. | |
2 Защитная конструкция из нержавеющей стали с устройством подвеса |
1 шт. | |
3 Кабели питания/передачи данных |
1 шт. | |
4 Преобразователь интерфейсов RS232-USB |
1 шт. | |
5 USB-флеш-накопитель с программным обеспечением и сертификатом калибровки |
1 шт. | |
6 Заглушка |
1 шт. | |
7 Комплект ЗИП |
1 шт. | |
8 Транспортировочный кейс |
1 шт. | |
9 Комплект эксплуатационной документации |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование |
Значение |
Диапазон измерений скорости звука в воде, м/с |
от 1407 до 1600 |
Пределы допускаемой абсолютной погрешности измерений скорости звука в воде, м/с |
±0,15 |
Таблица 3 - Технические характеристики
Наименование |
Значение |
Рабочие условия измерений: | |
рабочая среда |
вода |
температура воды, оС |
от -5 до +35 |
соленость воды, о/оо |
от 0 до 40 |
Напряжение питания от источника постоянного тока, В |
от 9 до 30 |
Потребляемый ток, мА: | |
в режиме измерения при 12 В |
60 |
в режиме ожидания |
0,25 |
Габаритные размеры, мм, не более: измеритель скорости звука | |
диаметр |
88 |
высота |
659 |
защитная конструкция | |
длина |
140 |
ширина |
120 |
высота |
825 |
Масса, кг, не более | |
Измеритель скорости звука с защитной конструкцией |
12 |
