Сведения о средстве измерений: 47351-11 Сканеры лазерные зеркальные

Номер по Госреестру СИ: 47351-11
47351-11 Сканеры лазерные зеркальные
(VQ-180)

Назначение средства измерений:
Сканеры лазерные зеркальные VQ-180 (далее по тексту - сканеры) предназначены для измерений дальности и дальнейшего построения на основе результатов измерений двухмерной цифровой модели реальной поверхности сканируемого объекта.

сертификация программного обеспечения
Внешний вид. Сканеры лазерные зеркальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Сканеры лазерные зеркальные
Рисунок № 1
Внешний вид. Сканеры лазерные зеркальные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Сканеры лазерные зеркальные
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 01.08.2016
Номер записи - 136190
ID в реестре СИ - 358590
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Тайпит охта гл-15, Тайлит, ОХТА, ГЛИ-15,

Производитель

Изготовитель - Фирма "RIEGL Laser Measurement Systems GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 5
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 1460 дн.

Наличие аналогов СИ: Сканеры лазерные зеркальные (VQ-180)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "RIEGL Laser Measurement Systems GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
39657-08

Система лазерная координатно-измерительная сканирующая авиационная, СР560-IS
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
2 года
41884-09

Система лазерная координатно-измерительная сканирующая авиационная, CP680-IS
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
2 года
47351-11
01.08.2016
Сканеры лазерные зеркальные, VQ-180
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
1 год
47482-11
15.08.2016
Сканеры лазерные зеркальные, VQ-250
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
1 год
47504-11
15.08.2016
Комплексы измерительные сканирующие, VMX-250
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
1 год
51535-12

Система лазерная координатно-измерительная сканирующая авиационная, CP680i-IS
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
2 года
56068-13
27.12.2018
Системы лазерные координатно-измерительные сканирующие, VZ-4000, VZ-6000
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
1 год
58358-14
29.08.2019
Дальномеры лазерные серии, RIEGL LD90
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
1 год
58359-14
29.08.2019
Дальномеры лазерные, RIEGL FG21
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
1 год
59970-15
24.02.2020
Сканеры лазерные авиационные, LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
МП
1 год
60157-15
03.12.2024
Системы мобильного сканирования, Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
МП
1 год
60857-15

Система лазерная координатно-измерительная сканирующая авиационная, CP780-IS
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
МП
1 год
67065-17
24.03.2027
Сканеры лазерные, VZ-400, VZ-400i, VZ-1000, VZ-2000
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
МП
1 год
77679-20
28.02.2025
Сканеры лазерные мобильные, RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ-1HA
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
МП
1 год
78906-20
07.08.2025
Сканеры лазерные, RIEGL VZ-200, RIEGL VZ-2000i
Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ )
ОТ
МП
1 год

Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

  • Полное наименование организации
  • Общее количество поверок начиная в 2010 года
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
  • Общее количество первичных поверок
  • Общее количество периодических поверок
  • Общее количество поверок без статуса
  • Кол-во извещений о непригодности в штуках
  • Кол-во извещений о непригодности в процентах

Стоимость 200 руб. или по подписке

Кто поверяет Сканеры лазерные зеркальные (VQ-180)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "СУС"
(RA.RU.312520)
  • Тайлит
  • 3 0 3 0 0 0 0
    ООО "ЦЕНТР МЕТРОЛОГИИ"
    (RA.RU.320058)
  • Тайпит охта гл-15
  • ГЛИ-15
  • 2 0 1 0 0 0 0
    ООО "СЦМ"
    (RA.RU.311870)
  • ОХТА
  • 2 0 2 0 0 0 0
    ИП Субоч А.М.
    (RA.RU.313429)
  • ОХТА
  • 1 0 1 0 0 0 0

    Стоимость поверки Сканеры лазерные зеркальные (VQ-180)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Тюменский ЦСМ
    Тюменская область
    22216 22216

    Программное обеспечение

    Метрологически значимая часть программного обеспечения (ПО) сканеров представляет программный продукт «RiACQUIRE».

    ПО обеспечивает функционирование сканеров в соответствии с назначением, а также протоколирование результатов измерений.

    Основное окно программы содержит все основные панели программы, переключение между которыми осуществляется в стиле закладок. Меню основной панели содержит общие функции управления сканерами.

    Меню программы содержит ряд пунктов, вызывающих панели настройки различных параметров ПО.

    Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

    Таблица 1

    Наименование ПО

    Идентификационное наименование ПО

    Номер версии (иден-тификаци-онный номер) ПО

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    Алгоритм вычисления идентификатора ПО

    RiACQUIRE

    SW-GP-02-020-00

    1.4.3

    514b057917d698f724

    b28dc81e3e9b07

    md5

    Влияние метрологически значимой части ПО на метрологические характеристики сканеров не выходит за пределы согласованного допуска.

    Метрологически значимая часть ПО сканеров и измеренные данные защищены с помощью специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа средства измерений наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус сканера в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сканер лазерный зеркальный VQ-180. Руководство по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к сканерам лазерным зеркальным VQ-180

    Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    Осуществляется по документу «Инструкция. Сканеры лазерные зеркальные VQ-180 фирмы «RIEGL LASER MEASUREMENT SYSTEMS GmbH», Австрия. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 05 августа 2010 г.и руководителем ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10 августа 2010 г.

    Основные средства поверки:

    • - тахеометр электронный Trimble M3 (рег. № 32192-06), диапазон измерений угла от 0 до 360°, СКО измерений угла 3", диапазон измерений расстояния от 1,6 до 5000 м, СКО измерений расстояния в стандартном режиме (3 + 2-10-6-D), где D - измеренное расстояние, мм;

    • - комплект мер диффузного отражения ОДО-3 (рег. № 29288-05), коэффициент отражения от 0,06 до 0,99, пределы допускаемой относительной погрешности ± 5 %;

    • - осциллограф цифровой запоминающий WaveSerfer 62Xs (рег. № 40910-09), полоса пропускания 600 МГц, пределы допускаемой абсолютной погрешности измерения временных интервалов (± (1040'6 •Тизм), где Тизм - измеренное значение, с)

    • - линейка металлическая длиной 1 м по ГОСТ 427-75 с ц.д. 1 мм.


    Изготовитель

    Фирма «RIEGL LASER MEASUREMENT SYSTEMS GmbH», Австрия
    Лист № 4 Всего листов 4 Адрес: A-3580 Horn, Riedenburgstrasse 48, Austria
    Телефон: +43-2982-4211, Факс: +43-2982-4210, email: office@,riegl.co.at www.riegl.com

    Конструктивно сканер выполнен в металлическом цилиндрическом корпусе, внутри которого размещены система зеркал и электронная аппаратура. Сканер устанавливается на транспортное средство.

    Принцип измерения дальности основан на зависимости времени задержки отраженного зондирующего импульса, излученного сканером, от расстояния до объекта.

    Сканирование лазерного луча в вертикальной плоскости осуществляется трехгранным вращающимся зеркалом, угловое положение которого измеряется с помощью цифрового энко-дера. Движение транспортного средства обеспечивает сканирование в горизонтальной плоскости.

    Внешний вид сканера приведен на рисунке 1.

    Внешний вид. Сканеры лазерные зеркальные (VQ-180), http://oei-analitika.ru

    Рисунок 1

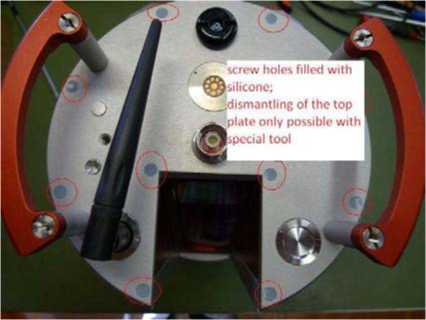

    Схема пломбировки от несанкционированного доступа сканера приведена на рисунке 2. Примечание - кружками отмечены места пломбировки от несанкционированного доступа.

    Внешний вид. Сканеры лазерные зеркальные (VQ-180), http://oei-analitika.ru

    Рисунок 2


    Комплект поставки включает:

    • - сканер лазерный зеркальный VQ-180 - 1 шт.;

    • - ПО на CD-диске - 1 шт.;

    • - упаковочная тара - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.


    сканеров приведены в таблице 2.

    Таблица 2

    Наименование характеристики
