Наименование

Обозначение

Количество

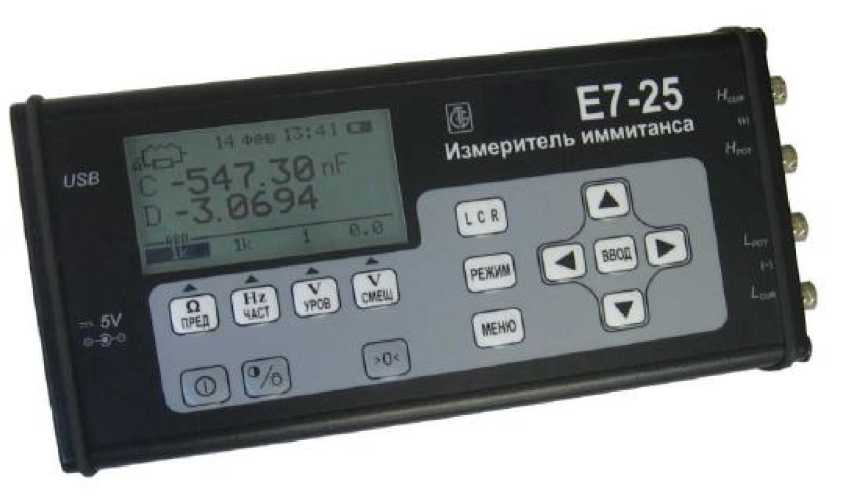

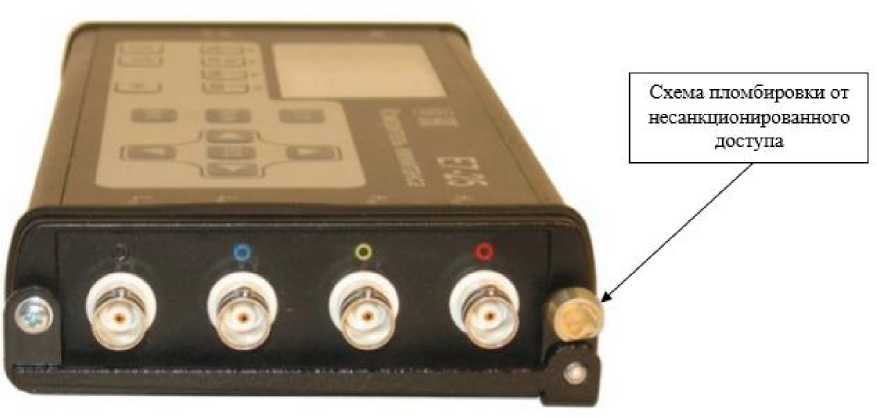

Измеритель иммитанса Е7-25

УШЯИ.411218.015

1 шт.

Сетевой адаптер

ES18E05-050

1 шт.

Устройство присоединительное УП-1

УШЯИ.685631.127

1 шт.

Устройство присоединительное УП-2

УШЯИ.685631.126

1 шт.

Устройство присоединительное УП-4

УШЯИ.685631.130

1 шт.

Кабель

УШЯИ.685631.112

4 шт.

Кабель интерфейсный

USB 2.0 A(M) - B(M)

1 экз.

Руководство по эксплуатации

УШЯИ.411218.015 РЭ

1 экз.

Методика поверки

УШЯИ.411218.015 МП

(МРБ МП.1806-2008)

1 экз.

Упаковка

УШЯИ.305641.055

1 шт.

Упаковка

УШЯИ.305647.298

1 шт.

Примечание

* Поставляется по отдельному заказу

Наименование характеристики

Значение

Диапазон рабочих частот, Гц

от 25 до 10⁶

Измеряемые параметры

|Z|, Rs, Rp, Xs, Xp, Gs, Gp, Bs, Bp, |Y|, Cs, Cp, ^LS, ^lp, D, ^Q, Ф^{, I}

Диапазон измерений (в зависимости от частоты) ^RS, ^Rp, ^Xs, ^Xp, |^Z|, ^Ом

от 10^-5 до 10⁹

^LS, ^LP, ^Гн

от 10^-11 до 10⁴

Cs, Cp, Ф

от 10^-15 до 1

Gp, Gs, Bp, Bs, |Y|, См

от 10^-11 до 10

D, Q,градус

от 10^-4 до 10⁴

Ф,градус

от-180° до +180°

I, А

от 10^-7 до 10^-3

Пределы допускаемой основной относительной погрешности измерения по |Z|, %

указаны в таблице 3

Пределы допускаемой основной относительной погрешности измерения ^{по r}s, ^rp, Gp, U ^lp, Cs^, cp,    Bp, Bs, D, Q, ¹

указаны в таблице 4

Пределы допускаемой основной абсолютной погрешности измерений

по D, Q, ф

указаны в таблице 4

Пределы допускаемой дополнительной погрешности измерения параметров иммитанса, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур на каждые 10 °С, %

не более 0,5 предела допускаемой основной погрешности

Диапазон установки напряжения (переменного тока) испытательного сигнала (среднее квадратическое значение), мВ

от +40 до +700

Диапазон установки напряжения смещения с шагом 0,1 В (в диапазоне от 0 до 10 В включительно) и 1 В (в диапазоне свыше 10 В), В

от 0 до +60

Выходное сопротивление источника сигнала, Ом

100±20

Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, кПа

от +18 до +22

от 30 до 80

от 84 до 106

Измеряемый параметр

Значение D, Q

Пределы допускаемой основной погрешности измерения

Y

-

3y = ±3z

Rs, Rp, Gp

Q<0,1

3r = 3g=±3z

Q>o,i

3r = 5g=±5z’(1+Q)

^Ls, ^Lp

D<0,1

3l = ±3z

D>0,1

3l = ±5z'(1+D)

Cs, Cp

D<0,1

3c = ±3z

D>0,1

3c = ±5z'(1+D)

Xs, Bp, Bs

D<0,1

3x = 3b=±3z

D>0,1

3x = 3b=±3z^(1+D)

D

D<1

Ad = ±(3z/100 °/o)-(1+10-D)

D>1

3d = ±5z-(10+D)

Q

Q>1

3q = ±3z'(10+Q)

Q<1

Aq = ± (3z/100 %)-(1+10-Q)

Ф

-

Дф = ± (3z/ 1 %)-1^o

I

-

A_i = ±(3+50 мкА/I) %

Примечания

• 1 Значение 5_Z определяется из таблицы 3

• 2 D, Q, I - измеренные значения фактора потерь, добротности, тока утечки, соответственно.

Наименование характеристики

Значение

Параметры электрического питания -напряжение переменного тока, В

230±23

-частота переменного тока, Гц

50

Потребляемая мощность, В • А, не более

10

Габаритные размеры, мм, не более

- высота

220

- ширина

109

- длина

35

Масса, кг, не более

0,8

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -20 до +50

- относительная влажность (при температуре 25 °С), %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч

15000
