Номер по Госреестру СИ: 35609-20
35609-20 Измерители иммитанса
(Е7-23)
Назначение средства измерений:
Измерители иммитанса Е7-23 (далее - измерители) предназначены для измерений параметров пассивных элементов электрических цепей (|Z| - полное сопротивление, ф - угол фазового сдвига комплексного сопротивления, RS - электрическое сопротивление переменного тока по последовательной схеме, RP - электрическое сопротивление переменного тока по параллельной схеме, XS -реактивное электрическое сопротивление по последовательной схеме, GP -активная проводимость по параллельной схеме, CS - электрическая емкость по последовательной схеме, CP - электрическая емкость по параллельной схеме, LS -индуктивность по последовательной схеме, LP -индуктивность по параллельной схеме, D - тангенс угла потерь, Q - добротность, I - ток утечки) при частотах 100 Гц, 1 и 10 кГц.
Внешний вид.

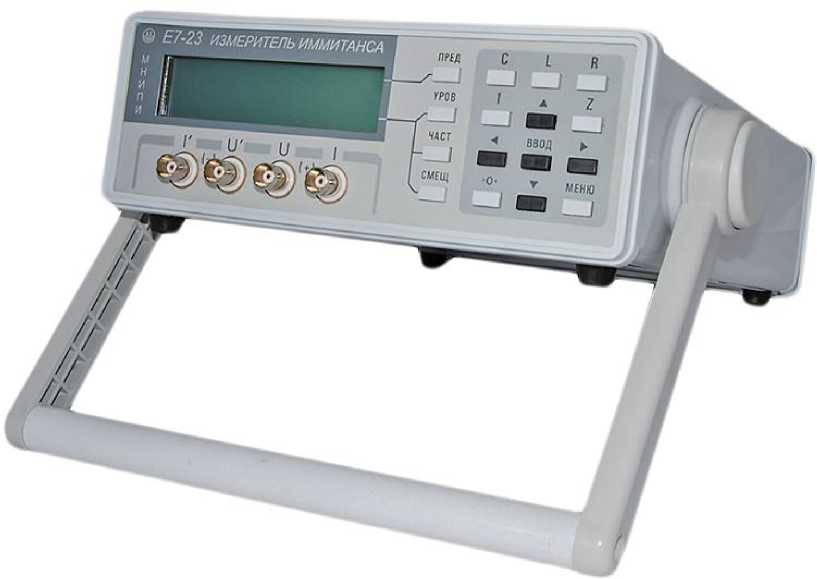

Измерители иммитанса
Рисунок № 1
Внешний вид.

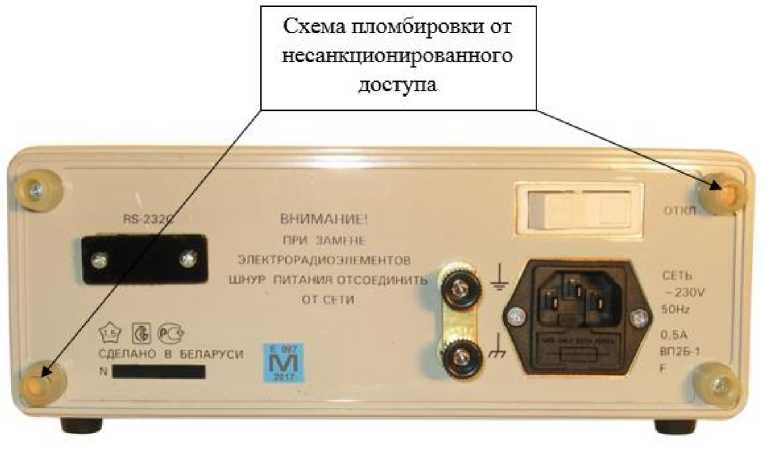

Измерители иммитанса
Рисунок № 2
Общие сведения
Дата публикации - 20.09.2020
Срок свидетельства - 30.01.2023
Номер записи - 178239
ID в реестре СИ - 1381992
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Е7-23, -,
Производитель
Изготовитель - ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Измерители иммитанса (Е7-23)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ)
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
16926-97 01.05.2008 |
Осциллографы универсальные, С1-151 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
16927-97 01.05.2008 |
Осциллографы сервисные, С1-150 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
19744-00 01.09.2010 |
Осциллографы, С1-157 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
20250-00 01.10.2005 |
Вольтметры универсальные, В7-65 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
20250-06 01.02.2011 |
Вольтметры универсальные, В7-65 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
20251-00 01.01.2011 |
Осциллографы двухканальные цифровые запоминающие, С8-33 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
20252-00 01.10.2005 |
Генераторы функциональные, Г6-43 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
22632-02 01.04.2007 |
Осциллографы двухканальные цифровые запоминающие, С8-36 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
22632-08 01.06.2013 |
Осциллографы двухканальные цифровые запоминающие, С8-36 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
24226-03 01.05.2013 |
Измерители иммитанса, Е7-21 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
24227-03 27.08.2021 |
Вольтметры универсальные, В7-77 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
24227-03 01.05.2013 |
Вольтметры универсальные, В7-77 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
24551-03 01.04.2008 |
Осциллографы универсальные, С1-166 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
24810-10 01.04.2015 |
Антенны измерительные, П6-23М ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
2 года |
24810-16 29.10.2021 |
Антенны измерительные, П6-23М ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
2 года |
25520-03 01.09.2008 |
Осциллографы универсальные, С1-166/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
25521-03 01.01.2014 |
Осциллографы запоминающие цифровые, С8-38 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
25563-03 01.01.2014 |
Генераторы сигналов функциональные, Г6-46 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
25563-16 30.10.2019 |
Генераторы сигналов функциональные, Г6-46 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
25564-03 26.06.2019 |
Генераторы сигналов низкочастотные, Г3-131 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
25564-03 01.01.2014 |
Генераторы сигналов низкочастотные, Г3-131 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
26050-03 01.12.2008 |
Мегаомметры, Е6-23 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
26050-10 01.08.2015 |
Мегаомметры, Е6-23 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
26051-03 01.12.2008 |
Мегаомметры цифровые, Е6-22 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
26051-10 01.08.2015 |
Мегаомметры, Е6-22 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
26425-04 01.03.2009 |
Вольтметры универсальные, В7-72 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
26425-09 01.11.2014 |
Вольтметры универсальные, В7-72 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
26596-04 01.08.2015 |
Частотомеры электронно-счетные, Ч3-84 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
27323-04 01.08.2015 |
Частотомеры электронно-счетные, Ч3-81 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
27904-12 11.09.2017 |
Измерители иммитанса, Е7-20 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
27904-18 31.08.2022 |
Измерители иммитанса, Е7-20 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
28316-04 01.08.2010 |
Измерители параметров электростатического поля, ИПЭП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
28316-04 |
Измерители параметров электростатического поля, ИПЭП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
28316-11 26.12.2016 |
Измерители параметров электростатического поля, ИПЭП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
28452-04 01.01.2010 |
Осциллографы цифровые, С8-41 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
28727-05 01.03.2010 |
Осциллографы, С1-157/2 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
28932-05 01.08.2015 |
Антенны измерительные, П6-62 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
28933-05 01.08.2015 |
Антенны измерительные, П6-61 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
29624-05 01.08.2010 |
Осциллографы, С1-157/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
29625-05 01.08.2010 |
Источники питания постоянного тока, Б5-78 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
30900-05 01.01.2011 |
Осциллографы запоминающие цифровые, С8-39 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
30975-06 01.02.2011 |
Измерители параметров полупроводниковых приборов, ИППП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
31798-06 01.06.2011 |
Шумомеры цифровые, ВШ-2000 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
32598-06 01.10.2011 |
Антенны измерительные, П6-63 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
2 года | |
32599-06 01.10.2011 |
Антенны измерительные, П6-64 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
2 года | |
33410-06 01.01.2012 |
Генераторы сигналов, Г4-221, Г4-221/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
33410-14 31.10.2019 |
Генераторы сигналов, Г4-221, Г4-221/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
33848-07 01.03.2012 |
Вольтметры универсальные, В7-82 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
33848-16 30.07.2018 |
Вольтметры универсальные, В7-82 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
33994-07 01.03.2012 |
Гигрометры-термометры цифровые, ГТЦ-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
35608-07 01.08.2012 |
Источники питания постоянного тока, Б5-84, Б5-84/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
35609-07 01.08.2012 |
Измерители иммитанса, Е7-23 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
35903-07 01.10.2012 |
Измерители электрического сопротивления изоляции, Е6-26 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
35904-07 13.06.2018 |
Частотомеры электронно-счетные, Ч3-88 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
35904-07 01.10.2012 |
Частотомеры электронно-счетные, Ч3-88 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
36421-07 01.01.2013 |
Осциллографы цифровые, С8-43 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
37753-08 01.06.2013 |
Осциллографы, С1-167 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
39843-08 01.01.2014 |
Осциллографы, С1-170 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
43324-09 01.01.2015 |
Антенны измерительные, П6-65 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
2 года |
44226-10 01.04.2015 |
Пикоамперметры, А2-4 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
46511-10 01.08.2015 |
Измерители иммитанса, Е7-25 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
46511-17 29.11.2017 |
Измерители иммитанса, Е7-25 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
47731-11 29.05.2019 |
Осциллографы, С1-176 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
47731-11 16.09.2016 |
Осциллографы, С1-176 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
53773-13 13.06.2018 |
Калибраторы универсальные, Н4-101 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
55583-13 20.11.2018 |
Осциллографы, С1-157/4, С1-157/5, С1-157/6 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
61007-15 23.04.2025 |
Калибраторы универсальные, Н4-201 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
61215-15 24.07.2021 |
Измерители параметров полупроводниковых приборов, ИППП-3 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
65049-16 26.08.2019 |
Осциллографы цифровые, С8-53, С8-53/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
65050-16 30.07.2018 |
Осциллографы цифровые, С8-52 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
68559-17 26.12.2018 |
Анализаторы иммитанса широкополосные, Е7-28 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
69150-17 23.12.2020 |
Вольтметры универсальные, В7-91, В7-91/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
69676-17 30.04.2020 |
Измерители иммитанса, Е7-30 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
70910-18 03.06.2021 |
Установки высоковольтные измерительные (испытательные), УПУ-22 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
72339-18 06.09.2024 |
Измерители параметров полупроводниковых приборов, ИППП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
72774-18 30.08.2021 |
Вольтметры цифровые универсальные, В7-89 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
73523-18 29.11.2021 |
Анализаторы иммитанса широкополосные, Е7-29 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
26425-19 28.02.2022 |
Вольтметры универсальные, В7-72 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
46511-19 29.03.2023 |
Измерители иммитанса, Е7-25 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
28316-19 29.03.2023 |
Измерители параметров электростатического поля, ИПЭП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
75261-19 29.11.2021 |
Частотомеры электронно-счетные, Ч3-96 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
75260-19 03.10.2022 |
Калибраторы универсальные, Н4-101 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
75259-19 22.12.2021 |
Осциллографы цифровые, С8-54 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
35904-19 28.11.2022 |
Частотомеры электронно-счетные, Ч3-88 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
27323-19 27.10.2021 |
Частотомеры электронно-счетные, Ч3-81 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
76668-19 31.01.2022 |
Наборы мер электрического сопротивления, Н2-2 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
77962-20 30.11.2023 |
Калибраторы универсальные, Н4-301, Н4-301/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
35609-20 30.01.2023 |
Измерители иммитанса, Е7-23 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
24226-20 30.01.2023 |
Измерители иммитанса, Е7-21 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Кто поверяет Измерители иммитанса (Е7-23)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО «НПО НИИИП - НЗиК» (RA.RU.312760) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО "ПРИСТ" (RA.RU.312058) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Измерители иммитанса (Е7-23)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции сбора, обработки, отображения и передачи измеренных данных. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик проведено с учетом влияния ПО.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Е7-23 |
Номер версии (идентификационный номер) ПО |
не ниже V1.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель методом офсетной печати и/или на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям иммитанса Е7-23
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 25242-93 Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний
ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
ГОСТ Р 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности
Приказ Росстандарта № 3456 от 30 декабря 2019 г. Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
ГОСТ Р 8.686-2009 ГСИ. Мосты переменного тока уравновешенные. Методика поверки
Техническая документация изготовителя ОАО «МНИПИ », Республика Беларусь
Поверка
Поверкаосуществляется по документу МРБ.МП.1490-2005 «Измерители иммитанса Е7-23. Методика поверки», утвержденному РУП «БелГИМ» 30 сентября 2005 г.
Основные средства поверки:
-набор мер сопротивления Н2-1 (регистрационный номер в Федеральном
информационном фонде 12942-91);
-меры сопротивления Р4016, Р4017 (регистрационный номер в Федеральном
информационном фонде 7791-80);
-меры емкости Р597 (регистрационный номер в Федеральном информационном фонде 2684-70);
-меры индуктивности Р5105-Р5115 (Р596) (регистрационный номер в Федеральном информационном фонде 9046-83);
-составные меры тангенса угла потерь по ГОСТ Р 8.686-2009 D= 0,001; 0,01; 0,1; 1, AD=203433 35 - З4ЗО7);
-составные меры добротности по ГОСТ Р 8.686-2009 Q= 10; 100, AQ=2 00,1 - 7О);
-частотомер электронно-счетный Ч3-81/1 (регистрационный номер в Федеральном информационном фонде 27323-04);
-вольтметр универсальный В7-65 (регистрационный номер в Федеральном
информационном фонде 20250-06);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Открытое акционерное общество «Минский научно-исследовательский
приборостроительный институт» (ОАО «МНИПИ)
Адрес: 220053, Республика Беларусь, г. Минск, ул. Я. Коласа, д. 73
Телефон: (017) 262-21-79, факс: (017) 262-88-81
Web-сайт: www.mnipi.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия измерителей иммитанса Е7-23 основан на методе вольтметра-амперметра. Напряжение рабочей частоты с генератора поступает через измеряемый объект на преобразователь, который формирует два синусоидальных напряжения (пропорциональное току, протекающему через объект, и пропорциональное напряжению на объекте), преобразующиеся в цифровую форму. Значение измеряемых параметров определяется расчетным путем и отображается на дисплее. Все метрологические характеристики определяются исходя из значения полного сопротивления и угла фазового сдвига (Z и ф) путем пересчета.
Общий вид измерителя представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Общий вид измерителей иммитанса Е7-23
ВНИМЛНИ1
ВП2Б 1
ПРИ ЗАМ1НБ
ЭЛЕ КТР0РАДИСГН11 Mf-HTOB ШНУР ЛИТАНИЯ ОТСОЕДИНИТЬ от CF «и
I ют
СЕТЬ
-23OW
SOW»
Схема пломбировки от несанкционированного доступа
Рисунок 2 — Схема пломбировки от несанкционированного доступа
Таблица 5 - Комплектность измерителей
Наименование |
Обозначение |
Количество |
Измеритель иммитанса |
Е7-23 |
1 шт. |
Сетевой шнур |
- |
1 шт. |
Устройство присоединительное УП-2 |
УШЯИ.685631.126 |
1 шт. |
Устройство присоединительное УП-4 |
УШЯИ.685631.130 |
1 шт. |
Руководство по эксплуатации |
УШЯИ.411218.013 РЭ |
1 экз. |
Методика поверки |
МРБ.МП.1490-2005 |
1 экз. |
Упаковка |
УШЯИ.305641.055 |
1 шт. |
Примечание * Поставляется по отдельному заказу |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Рабочие частоты, кГц |
0,1; 1; 10 |
Пределы допускаемой относительной погрешности установки частоты, % |
±0,02 |
Измеряемые параметры |
|Z|, Rs, Rp, Xs, Gp, Cs, Cp, Ls, Lp, D, Q, ф, I |
Диапазон измерений |Z|, Rs, Rp, Xs, Ом |
от 10-4 до 1 • 108 |
Gp, См |
от 140’9 до 10 |
Ф,градус |
от - 180 до 179,9 |
Cs, Cp, Ф |
от 140’14 до 1-10’1 |
U lp, Гн |
от 140’8 до 1Ч04 |
D, Q |
от С10’3 до 1^103 |
I, А |
от 1-1Q-7 до 140’3 |
Продолжение таблицы 2
Наименование характеристики |
Значение | |||||
Пределы допускаемой основной относительной погрешности измерения по |Z|, % для диапазона от 0,1 мОм до 100 Ом для диапазона от 100 Ом до 100 МОм |
8 z / ±KF • Ku • Kt • Kt • 8 z = ±Kf • Ku • Kt • Kt • |
^3 1________________________________________________________________________1 1_______________________________________________________________________1 |
2 * + * |
Z Z Z Z |
( Г _ 1 '_ 1 (' н' |
* * |
по Rs, Rp, Gp, % при Q<0,1 при Q>0,1 |
±6z ±5z"(1+Q), где Q - измеренное значение добротности | |||||
по Ls, Lp, Cs, Cp, Xs, % при D<0,1 при D>0,1 |
±6z ±5z-(1+D), где D - измеренное значение тангенса угла потерь | |||||
по D при D<1 при D>1 |
±)88^ &-01. 10 - D1 *100' 2 8z-010 + D1 | |||||
по Q при Q>1 при Q<1 |
2 z -010.Q1 ' Izo }01.10-q1 | |||||
по ф, градус |
± 5z | |||||
по I, % |
±[ 3.1o;&, где I - измеренное значение тока утечки | |||||
Напряжение измерительного сигнала (среднеквадратическое значение), В |
0,04; 1 | |||||
Выходное сопротивление источника сигнала, Ом |
100±20 | |||||
Диапазон напряжения смещения от внутреннего источника, В |
от 0 до 63 | |||||
Нормальные условия: температура окружающей среды, °С относительная влажность, %, не более атмосферное давление, кПа |
20±2 от 30 до 80 от 80 до 106,7 | |||||
* где KF, Ku, Kt, Kt - коэффициенты из таблицы 5; c и d - коэффициенты из таблицы 4; |Z|R (|Z|h) - конечное (начальное) значение диапазона измерений |Z| из таблицы 4; |Z| - импеданс тестируемого устройства |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания -напряжение переменного тока, В |
230±23 |
-частота переменного тока, Гц |
50±1 |
Потребляемая мощность, А, не более |
20 |
Габаритные размеры средства измерений, мм, не более -длина |
265 |
-ширина |
90 |
-высота |
317 |
Масса, кг, не более |
3,5 |
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +50 |
- относительная влажность (при 25 °С), %, не более |
80 |
- атмосферное давление, кПа |
от 80 до 106,7 |
Средний срок службы, лет |
5 |
Средняя наработка на отказ, ч |
15000 |
Таблица 4 - Значения коэффициента |Z|K, |Z|H, c, d
Номер диапазона измерений |Z| |
Диапазон измерений |Z|, Ом |
Значения коэффициентов | |||
|Z^, Ом |
|Z|fo Ом |
с, % |
d, % | ||
1 |
от 106 до 108 |
10 |
1,0 |
0,2 | |
2 |
от 105 до 106 |
105 |
0,3 |
0,03 | |
3 |
от 104 до 105 |
104 |
0,15 |
0,02 | |
4 |
от 103 до 104 |
10 |
0,15 |
0,02 | |
5 |
от 102 до 103 |
10 |
0,15 |
0,02 | |
6 |
от 10 до 102 |
- |
10 |
0,15 |
0,02 |
7 |
от 1 до 10 |
- |
10 |
0,3 |
0,03 |
8 |
от 10-4 до 1 |
- |
1 |
1,0 |
0,2 |
Таблица 5 - Значения коэффициентов KF, Ки, KT, Kt
Наименование коэффициента |
Дополнительные условия |
Значения коэффициентов |
Коэффициент зависимости |
Рабочая частота, Гц: | |
от частоты (KF) |
100 |
1,5 |
103 |
1,0 | |
104 |
2,0 | |
Коэффициент зависимости от |
Напряжение измерительного сигнала, В: | |
напряжения измерительного |
1 (№ диапазона измерений |Z| 1-8) |
1 |
сигнала (KU) | ||
0,04 (№ диапазона измерений |Z| 2-7) |
3 | |
(№ диапазона измерений |Z| 1, 8) |
не нормируется | |
Коэффициент зависимости от |
время одного измерения: | |
времени измерения (KT) |
60 мс |
3 |
600 мс |
1 | |
6 с |
1 |
Продолжение таблицы 5
Наименование коэффициента |
Дополнительные условия |
Значения коэффициентов | |
При использовании в диапазоне температур, °С: от +18 до 22 |
1,0 | ||
от +8 до +18; от +22 до +32 |
1,5 | ||
от -2 до +8; от +32 до +42 |
2,0 | ||
от -12 до -2; от +42 до +50 |
2,5 | ||
от -20 до -12 |
3,0 |
