Номер по Госреестру СИ: 43981-11
43981-11 Счетчики газа ультразвуковые
(FLOWSIC 600)
Назначение средства измерений:
Счетчики газа ультразвуковые FLOWSIC 600 (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода газа при рабочих и стандартных условиях, массового расхода различных неагрессивных и агрессивных газов, в том числе природного и нефтяного газов.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.08.2016
Номер записи - 132370
ID в реестре СИ - 354770
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
мод. FLOWSIC 600, Ду50, 2X, ДУ300, 4Р, ДУ100, 2Х, Quatro, Flowsick 600, FLOWSIC600, Flowsic 600 Quatro, FLOWSIC 600 16PN100P4, FLOWSIC 600 -, FLOWSIC 600, DN 300, 600/4GS160P2, 600, 4Р, ДУ80, 4Р, 2P, DN100, -, "Инструкция. ГСИ. Преобразователи расхода газа уль,
Производитель
Изготовитель - Фирма "SICK MAIHAK GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.
Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).
Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.
В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.
Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 681
Выдано извещений - 5
Кол-во периодических поверок - 276
Кол-во средств измерений - 321
Кол-во владельцев - 84
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 8583 дн.
Приказы РСТ, где упоминается данный тип СИ
№1169 от 2016.08.22 О внесении изменений в описание типа, переоформлении и продлении свидетельства об утверждении типа средства измерений № 43621 "Счетчики газа ультразвуковые FLOWSIC 600"
№4587 от 2011.08.21 Об утверждении типов средств измерений (Регистрационный номер с Гос. реестре СИ 47542-47549-11, 43981-11)
№2170 от 2017.10.13 О внесении изменений в описание типа на установки измерительные "ОЗНА-МАССОМЕР"
№1788 от 2018.08.22 О переоформлении свидетельства об утверждении типа средства измерений № 46257 "Установки измерительные "ОЗНА-МАССОМЕР" и внесении изменений в описание типа
№44 от 2020.01.22 О внесении изменений в описание типа СИ Установки измерителной групповой автоматизированной "АГЗУ-120М-4,0"
№2219 от 2020.12.23 О внесении изменений в описание типа на Установки измерительные групповые автоматизированные "АГЗУ-УТС"
№2217 от 2020.12.23 О внесении изменений в описание типа на Установки измерительные групповые автоматизированные "АГЗУ-120М-4,0"
№2378 от 2020.12.31 О внесении изменений в описание типа на установки измерительные "БАРС"
№1670 от 2021.08.06 О внесении изменений в сведения в части продления сроков действия средств измерений
№2837 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (20)
№2864 от 2021.12.14 О внесении изменений в сведения об утвержденных типах средств измерений 58077-14, 59157-14, 61118-15, 61379-15, 65410-16, 69415-17, 72469-18, 72632-18, 73375-18,79812-20
№3006 от 2021.12.24 ПРИКАЗ О внесении изменений в сведения об утвержденном типе СИ, влияющих на МХ, 34745-12 (1)
№98 от 2022.01.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№652 от 2022.03.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1739 от 2022.07.18 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2543 от 2022.10.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№3151 от 2022.12.13 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№135 от 2024.01.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№833 от 2024.03.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
Наличие аналогов СИ: Счетчики газа ультразвуковые (FLOWSIC 600)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
43981-11 Счетчики газа ультразвуковые (FLOWSIC 600) Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
56432-14 Расходомеры-счётчики газа ультразвуковые (Turbo Flow UFG) Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН») (РОССИЯ Ростовская обл., Мясниковский р-он, с. Чалтырь) |
43981-11 Счетчики газа ультразвуковые (FLOWSIC 600) Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
60932-15 Счетчики газа (КТМ100 РУС) ООО "НПП КуйбышевТелеком-Метрология" (РОССИЯ п.г.т. Волжский, Самарская обл.) |
43981-11 Счетчики газа ультразвуковые (FLOWSIC 600) Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
75380-19 Системы автоматизированные измерительные (ТЕСТ-9110-XXX-NNN-KKKKK-VVVV) ООО "VXI-Системы" (РОССИЯ г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1) |
43981-11 Счетчики газа ультразвуковые (FLOWSIC 600) Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
85350-22 Расходомеры-счетчики (ВС-12 ППД) Общество с ограниченной ответственностью "ЕН Автоматизация" (ООО "ЕН Автоматизация") (РОССИЯ г. Москва) |
43981-11 Счетчики газа ультразвуковые (FLOWSIC 600) Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
75566-19 Счетчики газа ультразвуковые (КТМ700 РУС) Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология») (РОССИЯ пгт Волжский, Самарская обл.) |
Все средства измерений Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология»)
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
16818-10 01.08.2015 |
Анализаторы пыли, GRAVIMAT SHC 500 (мод. 501 и 502) Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
16819-07 01.12.2012 |
Расходомеры газовые ультразвуковые, FLOWSIC 100 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
1 год | |
16820-09 01.07.2014 |
Газоанализаторы, GM 31 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
22600-07 01.11.2012 |
Газоанализаторы, GM 35 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
1 год | |
22601-07 01.11.2012 |
Системы газоаналитические, MCS 100E Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
1 год | |
22603-07 01.11.2012 |
Анализаторы пыли, FW 100 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
1 год | |
22604-07 01.11.2012 |
Анализаторы пыли, OMD 41 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
1 год | |
22605-07 01.11.2012 |
Системы газоаналитические модульные, S 700 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
1 год | |
25651-10 01.08.2015 |
Газоанализаторы, EuroFID Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
27156-04 01.07.2009 |
Измерители проводимости легких нефтепродуктов, MLA 900 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
1 год | |
36101-07 |
Система непрерывного мониторинга выбросов газоаналитическая, CMB Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
1 год | |
36104-07 01.11.2012 |
Газоанализаторы, SIDOR Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
1 год | |
36105-07 01.11.2012 |
Анализаторы, TOCOR 700 TH/UV Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
1 год | |
36108-07 01.11.2012 |
Газоанализаторы, GM 700 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
1 год | |
36110-07 01.11.2012 |
Газоанализаторы, Monocolor 1N Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
1 год | |
36459-07 |
Анализатор кислорода, ZIRKOR302 E Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
1 год | |
36876-08 01.02.2013 |
Счетчики газа ультразвуковые, FLOWSIC 600 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
39728-08 01.01.2014 |
Газоанализаторы кислорода, ZIRKOR 302 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
43455-09 01.01.2015 |
Фотометры для измерения дальности видимости, VISIC620 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
43980-10 01.04.2015 |
Расходомеры газа ультразвуковые, FLOWSIC 100 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
43981-10 01.04.2015 |
Счетчики газа ультразвуковые, FLOWSIC 600 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
43981-11 22.08.2016 |
Счетчики газа ультразвуковые, FLOWSIC 600 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
45260-10 |
Комплект светофильтров, SICK Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
45539-10 01.08.2015 |
Газоанализаторы, GM 32 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
45955-10 01.08.2015 |
Анализаторы пыли, DUSTHUNTER мод. T50, T100, T200, SF100, SP100, SB50, SB100 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
46284-10 01.08.2015 |
Газоанализаторы, GMS800 (мод. GMS810, GMS811, GMS815P, GMS820P, GMS830, GMS831) Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
46901-11 |
Анализаторы табачной пыли, FW102 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
54699-13 20.06.2023 |
Комплекты светофильтров, SICK Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
58785-14 |
Счетчики газа ультразвуковые, Flowsic 600 Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Счетчики газа ультразвуковые (КТМ700 РУС)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО ИК "СИБИНТЕК" (RA.RU.311951) | 5 | 0 | 4 | 2 | 3 | 0 | 2 | |||
ООО "НПО "КОМПЛЕКСНЫЕ СИСТЕМЫ" (RA.RU.312893) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "СНЭМА-СЕРВИС" (1479) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "НМОП" (RA.RU.311359) | 25 | 0 | 24 | 0 | 24 | 0 | 24 | |||
ООО НПП "ГКС" (1467) | 45 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (RA.RU.311285) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 32 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ЭРИС" (1314) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "Газпром трансгаз Уфа" (RA.RU.311299) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО НПО "Турбулентность-ДОН" (RA.RU.311736) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 12 | 0 | 12 | 1 | 12 | 0 | 12 | ||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "СТЕК" (RA.RU.312080) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 66 | 57 | 0 | 0 | 57 | 57 | 0 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 15 | 0 | 14 | 0 | 12 | 0 | 12 | ||
ООО "ИМЦ" (RA.RU.311684) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 20 | 0 | 9 | 1 | 18 | 0 | 9 | |||
ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 18 | 10 | 8 | 0 | 17 | 10 | 7 | ||
ООО "ГАЗПРОМ ТРАНСГАЗ УФА" (RA.RU.311299) | 5 | 0 | 2 | 0 | 1 | 0 | 1 | |||
АО «Мессояханефтегаз» (RA.RU.312942) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ПРИБОРАВТОМАТИКА" (1780) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (74) | РСТ | 9 | 0 | 0 | 0 | 9 | 0 | 0 | ||
ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
ООО "НПП КУЙБЫШЕВТЕЛЕКОМ - МЕТРОЛОГИЯ" (RA.RU.312775) | 15 | 3 | 5 | 0 | 4 | 1 | 3 | |||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 55 | 0 | 47 | 1 | 35 | 0 | 35 | ||
ООО НПП "ГКС" (RA.RU.312000) | 37 | 0 | 36 | 0 | 36 | 0 | 36 | |||
ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО СМЦ "ТЕХНЭС-ПРИБОР" (RA.RU.311890) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
ООО НПП "ИРВИС" (RA.RU.311654) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
ООО "Корпорация ИМС" (RA.RU.310495) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП "ВНИИР" (74) | 48 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ЭРИС" (RA.RU.310699) | 9 | 0 | 9 | 0 | 3 | 0 | 3 | |||
ООО "ГАЗПРОМ ДОБЫЧА НАДЫМ" (РОСС RU.0001.310423) | 7 | 0 | 2 | 0 | 7 | 0 | 2 | |||
ООО "ГАЗПРОМ ТРАНСГАЗ ТОМСК" (RA.RU.310626) | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |||
ООО "БАКС-СЕРВИС" (RA.RU.312365) | 19 | 0 | 13 | 0 | 12 | 0 | 12 | |||
ООО «БАКС-Сервис» (RA.RU.312030) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО Сервисный метрологический центр "ТЕХНЭС-ПРИБОР" (RA.RU.311890) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИ (РОСС RU.0001.310301) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ГАЗПРОМ ДОБЫЧА НАДЫМ" (РОСС RU.0001.310423) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ГАЗПРОМ ДОБЫЧА ШЕЛЬФ ЮЖНО-САХАЛИНСК" (RA.RU.311247) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО ИК "СИБИНТЕК" (RA.RU.311951) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО Научно-производственное предприятие "ГКС" (RA.RU.312000) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "НПП КУЙБЫШЕВТЕЛЕКОМ - МЕТРОЛОГИЯ" (RA.RU.312775) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 45 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "Газпром трансгаз Томск" (RA.RU.310626) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Томский ЦСМ» (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 25 | 0 | 25 | 0 | 11 | 0 | 11 |
Стоимость поверки Счетчики газа ультразвуковые (КТМ700 РУС)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
21661 | 13304 |
ФБУ Кузбасский ЦСМ Кемеровская область |
9193 | 13304 |
ФБУ Пермский ЦСМ Пермский край |
10528 | 13304 |
ФБУ Крымский ЦСМ Республика Крым |
6067 | 13304 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
20970 | 13304 |
Программное обеспечение
Алгоритмы вычислений счетчиков базируются на программном обеспечении электронного блока и предназначены для следующих задач:
-
- приведения измеренного объемного расхода и объема газа в рабочих условиях в объемный расход и объем газа при стандартных условиях, вычисление массового расхода и массы газа;
-
- вычисления теплофизических свойств газа.
Стандартно реализованы следующие методики вычисления теплофизических свойств газов:
-
- для природного газа, согласно ГОСТ 30319.(0-3)-96 «Газ природный. Методы расчета физических свойств»;
-
- для сухих и влажных многокомпонентных газовых смесей переменных составов, характерных для нефтяного газа, в газовой фазе и во флюидной области согласно методике ГСССД МР 113-03 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа».
Таблица 1 - Идентификационные данные программного обеспечения
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (иден-тификаци-онный номер) ПО 1' |
Цифровой идентификатор ПО 2) |
Алгоритм вычисления цифрового идентификатора ПО |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений |
FLOWSIC600 |
FLOWSIC600 |
3.4.06 |
0x5EA5 |
CRC-16 в соответствии с CCITT |
C по МИ 32862010 |
Примечания
|
Доступ к счетчику может осуществляться с помощью конфигурационного программного обеспечения MEPAFLOW 600 СВМ, которое состоит из набора программ редактирования. MEPAFLOW 600 СВМ предназначено для конфигурирования, параметризации и диагностики счетчика. Содержит процедурные модули, предназначенные для проведения проверки технического состояния счетчика и его поверки, такие как CBM (модуль автоматического сбора и обработки диагностических данных счетчика), калькулятор скорости звука в среде и другие модули.
Набор программ MEPAFLOW 600 СВМ защищен многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие из данных пользователь может вводить или изменять. При изменении конфигурации счетчика, настройки системы защиты, в том числе уровни доступа пользователей, задают вход по паролю через пользовательские интерфейсы.

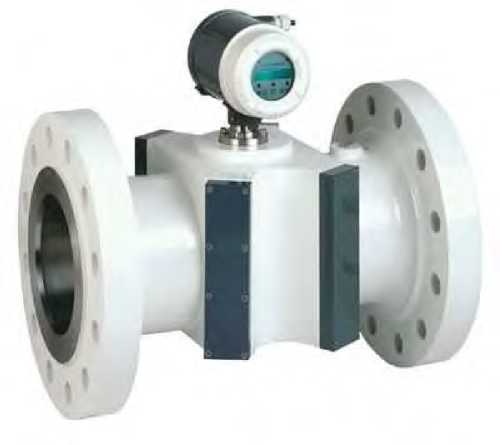

Рисунок 1 - Внешний вид счетчика (в стандартной модификации).
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на боковую панель счетчика в центре методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСчетчики газа ультразвуковые FLOWSIC 600. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым FLOWSIC 600техническая документация фирмы «SICK MAIHAK GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 43981-11 «Инструкция. ГСИ. Счетчики газа ультразвуковые FLOWSIC 600. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 5 апреля 2010 г.
Перечень основных средств поверки (эталонов):
- частотомер Ч3-63, диапазон измеряемых частот от 0,01 Гц до 20 МГц, по ДЛИ 2.721.007 ТУ;
- термометр сопротивления типа ТСП, пределы измерений от минус 20 °C до 70 °C, предел допускаемой погрешности 0,1%;
- образцовый манометр МО с верхним пределом измерений 25 МПа, класс точности 0,16 по ГОСТ 6521;
- поверочная расходоизмерительная установка, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%).
Допускается применение других средств измерений, обеспечивающих определение и контроль метрологических характеристик поверяемого счетчика с требуемой точностью.
Изготовитель
/Испытательный центр
научно-Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт расходометрии». Регистрационный номер 30006-09. Адрес:
420088, г.Казань, ул. 2-я Азинская, 7а тел. (843) 272-70-62, факс. (843) 272-0032 e-mail: vniirpr@bk.ru
Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
В зависимости от модели, для более точного определения объема и расхода газа в счетчике может быть установлено до восьми пар ультразвуковых приемопередатчиков, которые передают сигнал без его отражения от внутренней стенки корпуса счетчика. Пары приемопередатчиков стандартно располагаются в одной плоскости параллельно друг другу; в специальных исполнениях - в двух пересекающихся плоскостях.
Конструктивно стандартная модификация счетчика состоит из корпуса, с установленными в нем ультразвуковыми приемопередатчиками, и одного электронного блока (SPU), который закреплен с наружной стороны корпуса. Электронный блок может разворачиваться вокруг своей оси на угол до 330 градусов. Электронный блок может быть оснащен встроенным вычислителем расхода. В состав электронного блока входит жидкокристаллический дисплей, на котором могут отображаться результаты измерений и сообщения системы самодиагностики; результаты вычислений, данные архива, показания внешних датчиков - в модификации со встроенным вычислителем.
Модификация FLOWSIC 600 Quatro - в один стандартный корпус встроено два идентичных независимых счетчика, каждый из которых оснащен четырьмя парами приемопередатчиков и электронным блоком. Данная система позволяет осуществлять полное дублирование результатов измерений одним прибором.
Модификация FLOWSIC 600 2plex - в один стандартный корпус встроено два независимых счетчика, один из которых оснащен четырьмя парами приемопередатчиков и электронным блоком - измерительный счетчик, другой - одной парой приемопередатчиков и электронным блоком - контрольный счетчик. Данная система позволяет осуществлять контроль состояния измеряемой среды для дополнительного контроля показаний измерительного счетчика. Так же, система реализует принцип «CBM - Condition Base Maintenance (обслуживание по текущему состоянию)».
Модификация счетчика со встроенным в электронный блок вычислителем расхода дополнительно обеспечивает вычисление объемного расхода и объема газа при стандартных условиях, массового расхода и массы газа. Вычисление теплофизических свойств газовых смесей различного состава, осуществляется по специальным методикам, утвержденным и аттестованным в установленном порядке.
Вычислитель так же обеспечивает
-
- формирование и хранение энергонезависимых архивов событий, измеренных и вычисленных значений (состав и глубина архивов гибко настраиваемые);
-
- сигнализацию отказов и превышения установленных пределов измерений подключенных внешних датчиков;
-
- передачу информации по имеющимся интерфейсам связи, в том числе с выводом на принтер;
Лист № 2 Всего листов 6 - периодическое введение и регистрацию значений условно-постоянных величин;
- защиту от несанкционированного доступа к параметризации и архивам.
Все изменения конфигурируемых параметров или архивов автоматически протоколируются.
Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа). Длина прямого участка трубопровода перед счетчиком должна составлять не менее 10 DN, после - не менее 3DN. При применении струевыпрямителей длина прямых участков перед счетчиком может быть сокращена до 5DN, длина выходного участка составляет не менее 3DN.
В счетчиках предусмотрена автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин. Предусмотрена возможность осуществлять замену пары приемопередатчиков и блоков электроники без дополнительной поверки.
В счетчиках предусмотрена возможность измерения расхода газа как в прямом, так и в обратном направлениях (в реверсивном режиме).
В счетчиках предусмотрен широкий набор устройств ввода/вывода:
-
- аналоговый выход - активный/пассивный, оптически изолированный 4-20 мА; максимальная нагрузка 250 Ом;
-
- цифровые выходы - пассивные, оптически изолированные типа открытый коллектор или NAMUR;
-
- один или два интерфейса RS-485 (в зависимости от модификации);
-
- протокол шины - Modbus ASCII/ RTU, HART;
-
- Ethernet TCP/IP (через дополнительный модуль)
-
- для модификаций со встроенным в электронный блок вычислителем расхода, предусмотрен ввод в автоматическом режиме значений с датчиков температуры и давления - по протоколу HART; с других датчиков параметров газа (хроматограф, плотномер и т.д.) - по протоколу Modbus.
Счетчик газа ультразвуковой FLOWSIC 600 1 шт.
Руководство по эксплуатации 1 шт.
Методика поверки 1 шт.
Программное обеспечение MEPAFLOW600 CBM 1 шт.
Комплект заводской документации 1 шт.
Дополнительно в комплект могут входить:
- комплект запасных частей
- устройство для замены приемопередатчиков под давлением
- ответные фланцы, прокладки, крепеж
- прямые участки трубопровода, струевыпрямитель
- кабель для передачи сигнала, барьер искробезопасности
- комплект МЕРА
- блок питания
Таблица 2 -
Диапазон измерений расхода газа1), м3/ч |
от 6 до 130000 |
Диапазон температур измеряемого газа, °С |
от минус 194 до плюс 280 |
Диапазон давлений измеряемого газа2), МПа |
от атмосферного до 45 |
Диапазон значений скоростей потока измеряемого газа, м/с |
от 0 до 65 |
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, для комбинации пар приемопередатчиков расположенных в одной плоскости3):
- при 4 парах ультразвуковых приемопередатчиков, после калибровки и поверки на поверочной установке, % |
±2 ±1 ±0,5 ±0,3 |
Пределы допускаемой относительной погрешности счетчика при вычислении массового расхода, объемного расхода и объема газа, приведенных к стандартным условиям, 4) % |
±0,01 |
Пределы допускаемой относительной погрешности измерения времени, % |
±0,01 |
Напряжение питания постоянного тока, В |
от 12 до 28,8 |
Потребляемая мощность, не более, Вт |
1 |
Диапазон температур окружающей среды , °С |
от минус 40 до плюс 60 |
Максимальная относительная влажность окружающей среды, % |
95 |
Атмосферное давление, кПа |
от 84 до 106,7 |
Габаритные размеры (в зависимости от типоразмера и типа марки стали корпуса) длина, мм высота, мм ширина (диаметр фланца), мм |
от 150 до 2800 от 335 до 1785 от 150 до 1785 |
Масса, кг |
от 10 до 12100 |
Средний срок службы, лет, не менее |
10 |
Параметры взрывозащиты, соответствуют стандартам: ATEX ГОСТ Р |
1/2G EEx de ib [ia] IIC T4 1Exdeib[ia]IICT4 X или 1Exde[ia]IICT4 X |
Условный проход2), DN |
от 50 до 1400 |
Степень защиты от проникновения пыли, влаги и твердых тел по ГОСТ 14254-96 |
IP67 |
Примечания
Относительная погрешность измерений в диапазоне от минимального значения расхода (Qmin) до Qt, специфицируется в пределах:
|
