Назначение средства измерений:
Датчики весоизмерительные тензорезисторные VBB (далее - датчик) предназначены для преобразования статических и квазистатических значений нагрузки в электрический сигнал в весах, весовых и весодозирующих устройствах.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в эксплутационной документации на датчики весоизмерительные тензорезисторные
Нормативные и технические документы
Нормативные документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным VBB
1 ГОСТ 8.021-2005 «ГСИ . Государственная поверочная схема для средств измерений массы».
2 OIML R 60: 2000 «Метрологическое регулирование весоизмерительных датчиков ».
-
3 МИ 2720-2002 «Рекомендация. Государственная система обеспечения единства измерений. Датчики весоизмерительные тензорезисторные. Методика поверки
-
4 Техническая документация изготовителя .
вне сферы государственного регулирования.
Поверка
Поверкаосуществляется по документу МИ 2720-2002 «Рекомендация. ГСИ. Датчики весоизмерительные тензорезисторные. Методика поверки», утвержденному в декабре 2001 г.
Основное поверочное оборудование:
- гири эталонные 3-го и 4- го разряда в соответствии с ГОСТ 8.021-2005;
- массозадающие установки с пределом допускаемой погрешности не более 1/3 пределов допускаемой погрешности датчика.
Заявитель
Общество с ограниченной ответственностью «Шенк Процесс РУС» (ООО «Шенк Процесс РУС»)Юридический адрес: 105082, Москва, ул. Бакунинская 71 стр. 10 Фактический адрес: 105082, Москва, ул. Бакунинская 71 стр. 10 Тел.: (495) 981 12 68, Факс: (499)272-22-74
E-mail: inforus@mt.com
Http: www.mt.com
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва» регистрационный номер № 30010-10 117418, г. Москва, Нахимовский пр., 31Факс: 8 (499)124 99 96
E-mail: info@rostest.ru
Принцип действия датчика заключается в преобразовании нагрузки, действующей на его упругий элемент, в деформацию тензорезисторов и в последующем преобразовании этой деформации тензорезисторами, соединенными по мостовой схеме в виде одного или двух измерительных контуров, в пропорциональный электрический сигнал.

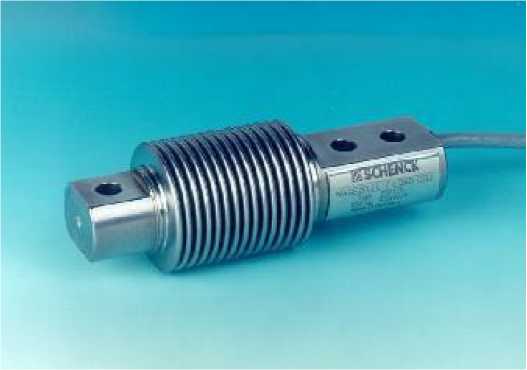

Общий вид датчика представлен на рисунке 1.
Рисунок 1- Общий вид датчика VBB
Маркировка датчиков производится на фирменной наклейке, на которой нанесено:
-
- торговая марка изготовителя;
-
- модель весоизмерительного датчика;
-
- серийный номер;
-
- класс точности по OIML R 60:2000;
-
- максимальная нагрузка Emax.
-
1 Датчик с кабелем - 1 шт.
-
2 Руководство по эксплуатации - 1 экз.
Таблица 1
Класс точности по OIML R 60:2000 |
D1 |
С3 |
С4 |
С6 |
Максимальное число поверочных интервалов nmax |
1000 |
3000 |
4000 |
6000 |
Максимальная нагрузка Emax, кг |
от 5 до 500 включ. |
от 5 до 500 включ. |
от 5 до 500 включ. |
от 5 до 500 включ. |
Минимальная нагрузка Emin, кг |
20 n |
10 n |
20 n |
50 n |
Рабочий коэффициент передачи при номинальной нагрузке (РКП), мВ/В |
2±0,02 |
2±0,001 |
2±0,001 |
2±0,001 |
Наименьшее значение поверочного интервала, nmin, % от Етах |
0,036 |
0,009 |
0,0066 |
0,0066 |
Входное сопротивление, Ом |
350-480 |
350-480 |
350-480 |
350-480 |
Выходное сопротивление, Ом |
356±0,2 |
356±0,12 |
356±0,12 |
356±0,12 |
Напряжение электропитания, В |
12 | |||
Изменение РКП при изменении температуры на 10 °С, % от РКП |
±0,05 |
±0,008 |
±0,007 |
±0,004 |
Изменение начального коэффициента передачи (НКП) при изменении температуры на 10 °С, % от РКП |
±0,05 |
±0,0125 |
±0,009 |
±0,009 |
Предельно допускаемая нагрузка, % от Етах |
150 |
150 |
150 |
150 |
Диапазон рабочих температур, °С |
от - 10 до + 40 | |||
Г абаритные размеры, мм |
0 42х123х20 | |||
Масса датчиков, кг, не более |
0,5 | |||
Допускаемый размах значений выходного сигнала датчиков, приведенные ко входу, соответствующих одной и той же нагрузке, не более |
абсолютные значения пределов допускаемой погрешности | |||
Пределы допускаемого изменения значения выходного сигнала датчика, приведенные к входу, при постоянной нагрузке, составляющей (90 - 100) % Етах |
0,7 пределов допускаемой погрешности в течение 30 мин; 0,15 пределов допускаемой погрешности за время между 20 и 30 минутами нагружения | |||
Пределы допускаемого изменения знания выходного сигнала датчика, приведенные ко входу, при постоянной нагрузке Е,,,,,, |
± 0,5 n после нагружения датчика в течение 30 мин постоянной нагрузкой, составляющей (90 - 100) % Е„ах; ± 0,7 n при изменении температуры окружающего воздуха на каждые 5 °С |
Значения пределов допускаемой погрешности датчика по входу при первичной поверке или калибровке, в единицах поверочного интервала (n=Dmax/ число поверочных интервалов):
- для датчиков класса точности D1 приведены в таблице 2. Таблица 2
Диапазон измерения |
Пределы допускаемой погрешности |
От Dmin до 50 n включ. |
± 0,35 n |
Св. 50 n до 200 n включ. |
± 0,7 n |
Св. 200 n |
± 1,05 n |
Примечание - При эксплуатации указанные значения пределов допускаемой погрешности удваиваются |
Лист № 3 Всего листов 4 для датчиков класса точности С3, С4, С6 приведены в таблице 3.
Таблица 3
Диапазон измерения |
Пределы допускаемой погрешности |
От Emin до 500 n включ. |
± 0,35 n |
Св. 500 n до 2000 n включ. |
± 0,7 n |
Св. 2000 n |
± 1,05 n |
Примечание - При эксплуатации указанные значения пределов допускаемой погрешности удваиваются |
